报告厅设计项目说明指导书.doc

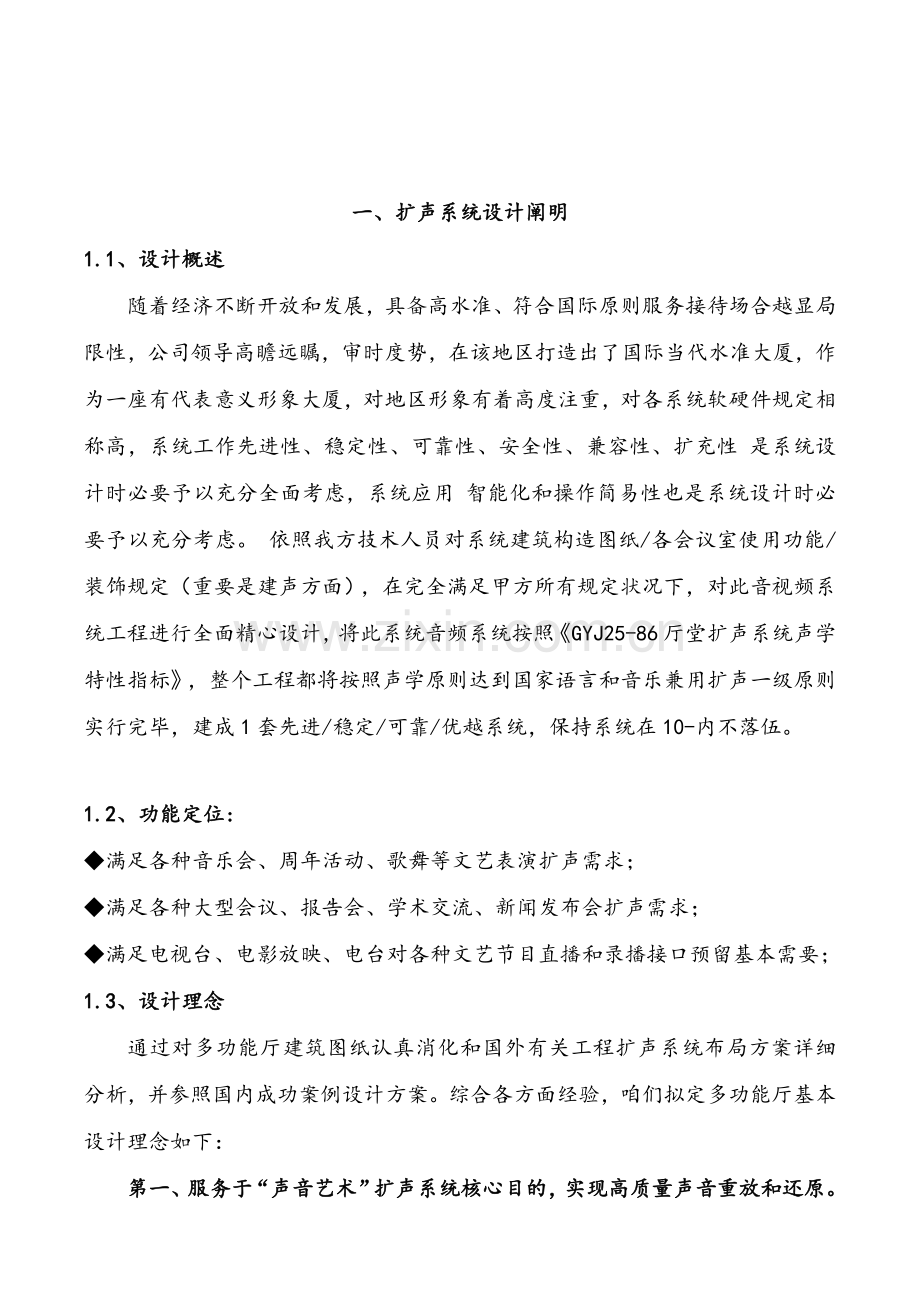

报告厅设计方案目 录一、扩声系统设计阐明21.1、设计概述21.2、功能定位:21.3、设计理念21.4、设计原则31.5、设计根据41.6、设计原则51.7、本设计方案特点61.8、厅堂声学环境规定和建议81.9、扩声系统重要性101.10、扩声控制室环境和配电规定10二、扬声器选型及扩声系统构成122.1、扬声器选型122.2、扩声系统构成:12三、扬声器布局设计143.1、多功能会议中心扬声器布局设计14 一、扩声系统设计阐明1.1、设计概述随着经济不断开放和发展，具备高水准、符合国际原则服务接待场合越显局限性，公司领导高瞻远瞩，审时度势，在该地区打造出了国际当代水准大厦，作为一座有代表意义形象大厦，对地区形象有着高度注重，对各系统软硬件规定相称高，系统工作先进性、稳定性、可靠性、安全性、兼容性、扩充性 是系统设计时必要予以充分全面考虑，系统应用 智能化和操作简易性也是系统设计时必要予以充分考虑。 依照我方技术人员对系统建筑构造图纸/各会议室使用功能/装饰规定（重要是建声方面），在完全满足甲方所有规定状况下，对此音视频系统工程进行全面精心设计，将此系统音频系统按照GYJ25-86厅堂扩声系统声学特性指标，整个工程都将按照声学原则达到国家语言和音乐兼用扩声一级原则实行完毕，建成1套先进/稳定/可靠/优越系统，保持系统在10-内不落伍。1.2、功能定位:满足各种音乐会、周年活动、歌舞等文艺表演扩声需求；满足各种大型会议、报告会、学术交流、新闻发布会扩声需求；满足电视台、电影放映、电台对各种文艺节目直播和录播接口预留基本需要；1.3、设计理念通过对多功能厅建筑图纸认真消化和国外有关工程扩声系统布局方案详细分析，并参照国内成功案例设计方案。综合各方面经验，咱们拟定多功能厅基本设计理念如下：第一、服务于“声音艺术”扩声系统核心目的，实现高质量声音重放和还原。基于对人听觉生理及心理特性研究成果，如何在观演建筑中让所有观众能获得“自然”、“真实”、“优美”听觉艺术享有是建筑声学和电声学研究者与设计者所共同关注问题。也是咱们设计所追求最后目的。在设计中，充分使用最新声学领域中研究成果和技术手段，以充分体现当代科技带给人们更先进艺术享有。第二、新技术应用让系统管理和控制变得更“精准”与“简朴”，彰显“人性化”设计。科技不断进步与发展，新技术层出不穷，供选取配备设备名录繁多，功能各异，在满足设计规定前提下，应当使管理者和操作者工作更简朴可靠。因而，坚持“人性化”设计是咱们基本设计理念。第三、系统设计及设备选型配备，要兼顾厅堂专业性规定基本上充分满足多功能使用需求。在满足观众对艺术体现品质、管理操作者对系统操控规定同步，从将来使用出发，对系统构成、产品选型配备均应体现出对各种用途适应性。1.4、设计原则多功能厅是“一专多用”视听环境，我公司遵循如下原则进行设计：（1）先进性和可扩展性当代信息技术发展，新产品、新技术层出不穷。因而本系统在投资费用允许状况下应充分运用当代最新技术，以使系统在尽量长时间内与社会发展相适应。但由于当代科学技术飞速发展，故必须充分考虑此后发展需要，设计方案必须具备前瞻性和可扩展性。当前如因投资等因素暂时未能配备或者非本方案提供系统设备，也必须在设计时作统筹安排考虑，并预留必要管、线和接口，便于此后升级扩展。这就是设计前瞻性和可扩展性。（2）科学性和规范性多功能厅项目与普通语言类扩声不同，是一种先进复杂综合性系统工程，必要从系统设计开始，涉及施工、安装、调试直到最后验收全过程，都严格按照国家关于原则和规范，作好系统原则化设计和科学管理工作。最后得交正规测实验收报告及全套施工图纸和技术资料供甲方存档。保证整个工程经得起各方面和较长时间严格考验。规定保证系统功能前提下，优化设计，使系统配备科学。 采用DSP数字解决技术，做到扬声器频响、压限、相位、延时等参数可调及依照不同活动类型配备相应扩声模式，切换以便，操作灵活。 对系统声场设计，采用计算机进行辅助设计，保证扬声器造型布局合理科学。（3）可靠与实用性品牌音箱技术处在国内同行领先位置，特别线阵列技术成熟、可靠性高,可以充分适应当代和将来技术发展需求，适合各种体育赛事和体育训练扩声环境。系统设计追求整体效果，在良好建声条件基本上做出合理电声设计，达到建声、电声、视频、灯光、网络等所有系统全面协调、最优化。（4）灵活性与可拓展性各个系统既具备独立使用功能，又具备互通联动使用功能,在系统设计中要充分考虑到随时拓展功能需求，对布线与接口留有拓展余量。（5）原则化要采用和支持各种有关国际原则、国标和行业原则，能适应将来技术发展，提供广播电视现场直播和转播活动原则接口,各项技术指标基本符合厅堂扩声系统声学特性指标及有关原则。1.5、设计根据A、有关建筑图纸和业主提供技术资料；B、现场考察；C、有关国标和规范： GB50371-厅堂扩声系统设计规范 GB 4959-95厅堂扩声特性测量办法 GBJ 76-84厅堂混响时间测量办法 IEC/CEI 914会议系统电及音频性能规定 SJ2112厅堂扩声系统设备互联优选电气配接值 JGJ/T131-体育馆声学设计及测量规程 JGJ/T16-民用建筑电气设计规范； GB50303-建筑电气工程施工质量验收规范； GB/T 14476-93 客观评价厅堂语言可懂度“RASTI”法 GB/T 14197-93 声系统设备互连优选配接值 GB/T50314-智能建筑设计原则 GB/T50311-建筑与建筑群综合布线工程设计规范 GB/T50312-建筑与建筑群综合布线系统工程验收规范 GB50259-96电气装置安装工程电气照明装置施工及验收规范 GB50169-92电气安装工程接地装置施工质量验收规范 GBJ 232 电气装置安装工程施工及验收规范 GB 50300 建筑工程施工质量验收统一原则 GB 50303 建筑电气安装工程施工质量验收规范 GB 50057 建筑物防雷设计规范 GB/T14549/93电能质量、公用电网谐波 GB/T126661/6/90电缆耐燃性考核原则 GB50217/94电缆设计规范 GB50258/96电缆敷设规范 平衡式模仿音频格式及有关接口及电气特性规定 国家关于电器设备使用其她关于原则。1.6、设计原则扩声系统设计按照中华人民共和国GB 50371- 厅堂扩声系统设计规范会议类和多用途类扩声系统一级指标设计。详细指标如下：1.7、本设计方案特点(1)扬声器选型长处：音箱是整个音响系统喉舌，所有音响设备都是为音箱声音还原而服务，因而音箱应作为首要因数考虑。由于扬声器选型在整个扩声系统设计中重要地位，在音箱选型时，充分注意所选音箱“高Q值（指向特性）、宽频带、高敏捷度”等重要技术参数。配合整体装修效果，优选声压大扬声器。此外，在满足客观声学特性指标前提下，还着重考虑人耳主观听觉感受。因此本系统选扬声器还充分考虑如下几点： 扬声器具备平滑频率响应； 扬声器具备良好瞬态响应； 扬声器音色甜美；咱们选用了语言清晰度很高、音乐体现力强会议室扬声器。通过精准箱体Q值设计，会使中低音顺畅平滑，并且富有弹性。固然，咱们也不会忽视您在使用过程中细节需要，计了各种吊挂、组合方式，可以进行自身多重组合。扩声方式除了具备科学性和可靠性特点：每一组音箱构成点声源发声，高声压、宽水平覆盖角度和可控制垂直角度，可以更好保证扩声场地语言清晰度和均匀度，使得所有听众区域听到一致效果。综合上述：从其功用考虑，设计时着重强调其保真度及对语言解析能力。从选用设备到调试均环绕这一点下足功夫，以保证真实地再现每一种音符。在功率承受方面也足以傲人。(2)在音箱吊装方面长处:采用七倍安全系统数音箱吊挂配件，保证最高安全性能！(3)产品质量方面长处:所投标音响产品已经通过国家有关部门检测和认证（其中涉及有产品检测报告、产品3C认证、产品绿色环保认证等）。(4) 设备品牌长处:国内一线品牌规定行业知名品牌，不但电声性能先进，并且尚有极好防雨防晒性能，扬声器具备全天候长期持续稳定工作能力。(5)计算机模仿长处：咱们将依照建筑图纸建立场馆建筑模型，然后导入EASE声学模仿软件中进行模仿运算。经计算和声场模仿，声压级指标完全达到和超过扩声技术规定，并且最大声压级预留有足够余量。 (6)中央控制设备及音源长处:中央控制设备和音源设备采用国产高性能高品位设备,调音台提供多组主输出、辅助输出和矩阵输出等，强大功能；再加上优秀电器性能，可以满足非常复杂工作需求；系统操作极为以便和精准，使扩声系统音色达到最佳效果。话筒设备采用单咪双接受无线话筒及话筒天线放大器，不但音质先进，还具备抗干扰性能强、信号传播距离远和稳定等特点。音频播放设备配备了进口 DVD机、CD机和 MD机等。1.8、厅堂声学环境规定和建议一方面，为达到好厅堂音质效果，搞好声学环境是先决条件。另一方面，是系统设计及其所选设备所起作用。科学合理平剖面体型，使厅内无回声、颤抖回声及汇集等声学缺陷；适当混响时间及其频率特性，以保证足够会议语言清晰度规定，并兼顾其他使用功能；厅内声场扩散良好，声场不均匀度满足使用规定；噪声控制设计得当，厅内本底噪声足够低，满足使用规定；详细规定如下：A.背景噪声 ：不大于或等于NR35； B.隔声、隔振办法 ：厅内应有良好隔声隔振办法，隔声隔振指标按GB3096-82都市区域环境噪声原则居民文教区执行即：昼间50dBA,夜间40dBA； C. 建筑声学指标 1)共振、回声、颤抖回声、房间驻波、声聚焦、声扩散： 厅内建筑门窗、吊顶、玻璃、座椅、装饰物等设施不得有共振现象；厅内不得浮现回声、颤抖回声、房间驻波和声聚焦等缺陷，声场扩散应均匀。2)混响时间 混响时间是声学装修中要控制首要指标，是进行声学装修精华所在，厅堂音质与否优美，这项指标占决定因素，也是唯一可以用科学仪器加以测量厅堂声学参数。 咱们建议甲方一定要考虑厅堂建声解决，以利音响设备效果正常发挥。我方可提供建声参照设计，并配合装修方搞好吸音、隔音、降噪等声学专业方面解决。 墙壁应做隔声和吸声解决，门应做隔声解决：1、安装隔声墙板；2、安装共震吸声墙板；3、安装金属或木材穿孔吸声墙板；4、直接喷涂防火吸声棉。吊顶应做吸声解决：1、吊挂吸声件；2、安装吸声天花板3、安装金属穿孔吸声天花板；4、直接喷涂防火吸声棉。声学设计规范中规定座位区音质重要是足够声压级，语言清晰、可懂度高，另一方面是丰满度，厅内各处要有适当响度和均匀度，听众区任何位置不得浮现回声和声聚焦等声学缺陷，并无来自听众厅内设备、外界环境噪声干扰，这些指标形成室内音质设计综合效果。*建造体型形状（关系到声学缺陷产生，反射声分布）*厅堂体积（拟定混响时间）*室内墙面、顶棚、地板、座椅等材料吸声系数室内声学系统是由建声、电声以及形成室内空间建筑要素构成一种系统工程，在系统思想指引下，以追求使用功能整体效果最优为目。因此厅堂扩声系统设计主线问题是声学问题，不是简朴设备选型与组套，厅堂内最后音质效果是电声与建声综合设计效果体现，扩声系统设计一方面要研究指定空间声场，才干给出精确“设计”，并获得最佳音响效果，这一点非常重要。语言清晰度语言听闻条件最后评估指标，是对语言可以听清晰限度，即语言清晰度。它可以通过一定测验程序获得。大厅内要达到满意语言清晰度，普通要考虑到下列四个因素(1)、讲者语声与否足够响，否则必要采用扩声系统。(2)、室内不受噪声和过度混响干扰。(3)、大厅形体设计中不浮现回声和声聚焦，有均匀分布声场。(4)、在不用扩声条件下，讲者必要朝向听众发声，或者朝着发射面把言语声能有效地发射给听众。依照EASE4.0操作手册，采用Long Form计算方式得出清晰度和辅音损失度，在主观评价和预测数值之间具备良好关联性，故咱们也采用该计算方式。1.9、扩声系统重要性厅堂音质设计相称重要，音质设计虽属建筑声学设计范畴，涉及响度、清晰度、混响时间、环绕感、亲切感等。但是，随着电声技术迅速发展，通过一套优良扩声系统将声源信号尽量不失真地在每一种座位处还原，并改进特定听音区主观听觉感受都已成为现实。扩声系统可以使得歌词清晰响亮、音乐有上佳明晰度和细腻感、整体有恰当混响感。详细来说，厅堂扩声系统重要作用有： 改进语言清晰度和音乐明晰度； 可以扩展小型表演功能； 扩展动态范畴（声源功率局限性时）； 应具备良好声还原特性（使用电声时应感觉不到有“电声”存在）； 可将某些节目信号存储和预设程序以简化技术操作； 可对现场节目进行拾音、记录以及为广播或电视转播提供现场音频信号。1.10、扩声控制室环境和配电规定A、控制室技术规定应符合下列规定：（1）应设带活窗扇观测室；窗尺寸和位置应保证调音员正常工作时对主席台和某些观众席有良好视野；（2）面积应满足设备布置和正常检修需要。地面宜铺设架空地板，或设立有盖电缆地沟；（3）室内应做吸声解决；（4）宜设立设备室，以放置正常工作时发出干扰噪声设备（如带冷却电扇功放及设备机柜、电源变压器等）。设备室与控制室之间宜有20dB隔声能力；（5）宜设扩声播音室，室内应做吸声解决。B、扩声设备工作接地，应设独立接地母线，并应单点接地。接地电阻必要不大于4欧姆。C、对于普通用电设备，只要能满足所需功率供应即可，在电源供应形式上不会有太多规定。但是，对音响系统工程来讲，由于音响设备工作条件特殊性，因此对电源供应形式提出了一定规定。就音响设备而言，虽然普通都是靠单相220V交流形式工作，但由于工业用电和灯光用电会对音响设备产生干扰，并且这种干扰会容易被人察觉，因此必须在供电形式上提出规定，尽量避免干扰产生。供电系统采用三相五线制，建议一次变电配送。普通来讲音响电源应取自供电线路中干扰较小一路，如果条件容许，音响系统供电应与灯光照明供电分开，尽量单独使用变压器，或者避开与动力和灯光用电使用相似相线。按国家关于电气规范咱们提出如下控制室温度和供电意见。（1)设备机房和功放机房温度规定：20C+/0C。（2)设备机房和功放机房温度规定：35%+75%。（3)为防止静电对敏感电子器材干扰，控制室地面应加装防静电活动地板。（4)规定用电系统送单相三线220V/50Hz，控制室内所有设备规定通过稳压及滤波，总供电功率比实际功率保存有1.5倍功率余量。二、扬声器选型及扩声系统构成2.1、扬声器选型扬声器系统是扩声系统歌喉，只有性能先进扬声器才干达到较好语言清晰度。为达到国标指标规定，并具备足够余量，音质主观评价达到抱负效果，扬声器选型是系统最核心某些。2.2、扩声系统构成:（1）成熟系统设计流程图：（2）严谨施工安装流程：扩声系统是一种精密科学系统，它必要同整个现场实际状况结合，并非选配高档器材堆砌就能达到抱负效果。咱们对本次“扩声系统工程” 极为注重，展开针对性讨论研究。由具备卓越技术水平和丰富实践经验专业人员，构成阵容强大技术队伍，进行可行性、实用性、先进性系统优化设计。设计过程中结合咱们所做工程成功案例详细测算各项指标。整个系统保证听众声场声压均匀分布，并提供高品质音乐以及语言清晰度。扩声系统具备工作稳定，高可靠性等性能，保证工程安全有序地进行。保证高质量工程施工，整洁布线体现了锐丰公司一贯严谨、认真作风。 三、扬声器布局设计3.1、多功能会议中心扬声器布局设计（1）、扬声器数量及布局设计n 数量： 左右主扩采用2只三分频两驱动单12寸全频扬声器；2只单15寸超低频扬声器；补声采用6只单10寸二分频扬声器；主席台返送采用2只单12寸二分频扬声器；n 主扩音箱安装位置：主席台左右两侧超低音箱上方摆放。n 补声音箱安装位置：观众席两侧上方均匀吊挂；n 超低频音箱安装位置：主席台左右两侧地面摆放;n 返送音箱安装位置：主席台地面摆放。n 覆盖特点：各个不同位置音箱，为观众和表演者提供更好艺术节奏和更好听觉效果。（2）、主扩扬声器布局设计n 数量：采用2只三分频单15寸全频扬声器； n 安装位置：主席台左右两侧超低音箱上方摆放；n 组合形式：1只/组*2组;n 覆盖特点：覆盖所有观众区域,采用左中右声道立体扩声方式，能有效地减少声像失真，使观众在欣赏表演时获得更好听觉效果。（3）、超低扬声器布局设计n 数量：采用2只单18寸超低频扬声器；n 安装位置：主席台左右两侧地面摆放；n 组合形式：每组1只扬声器；n 覆盖特点：有效地降烘托整场表演效果。（4）、补声扬声器扬声器布局设计n 数量：采用6只单10寸全频扬声器；n 安装位置：壁挂安装；n 组合形式：每组1只扬声器；n 覆盖特点有效地减少声干涉现像，提高扩声语言清晰度，保证舞台前面监听区域获得更好听觉效果。n（5）、舞台地面返听扬声器布局设计n 数量：采用2只单12寸二分频扬声器；n 安装位置：在舞台口位置流动摆放；n 组合形式：每组1只扬声器；n 覆盖特点：有效地减少声干涉现像，提高扩声语言清晰度，保证舞台前面监听区域获得更好听觉效果。
