监理平行检验专项方案.doc

监理平行检验方案
一、 工程概况：
1、工程项目特征
（1）项目名称：华瑞紫荆一期（东园一期及西园）
（2）建设地点：郑州市丰硕南街以东，天元路南，新苑路以北
（3）建筑面积：23.92万㎡²
（4）建筑用途：住宅及商业楼
（5）结构类型：住宅：剪力墙结构；商铺、地下车库：框架结构
（6）计划工期：731日历天
（7）工程质量目标：主体优质结构，其它精品工程。
（8）工程特点：（主楼）CFG复合地基、筏板基础，框架剪力墙结构。
2、工程项目建设实施相关单位名目
（1）建设单位：郑州华瑞房地产开发集团
（2）设计单位：河南省纺织建筑设计研究院
（3）承包单位：河南国信建设
河南瑞祥建筑工程
（4）监理单位：河南海纳建设管理
（5）勘察单位：河南卓越建设工程
二、平行检验在质量控制中关键性：
1、是衡量工程质量一把尺子，是实现协议质量目标关键手段。
2、在于细节处理，平行检验能够促进做好细节处理。
3、是监理本身工作需要。使监理平行检验工作愈加规范化、具体化。
三、监理部平行检验检测手段和仪器配置：

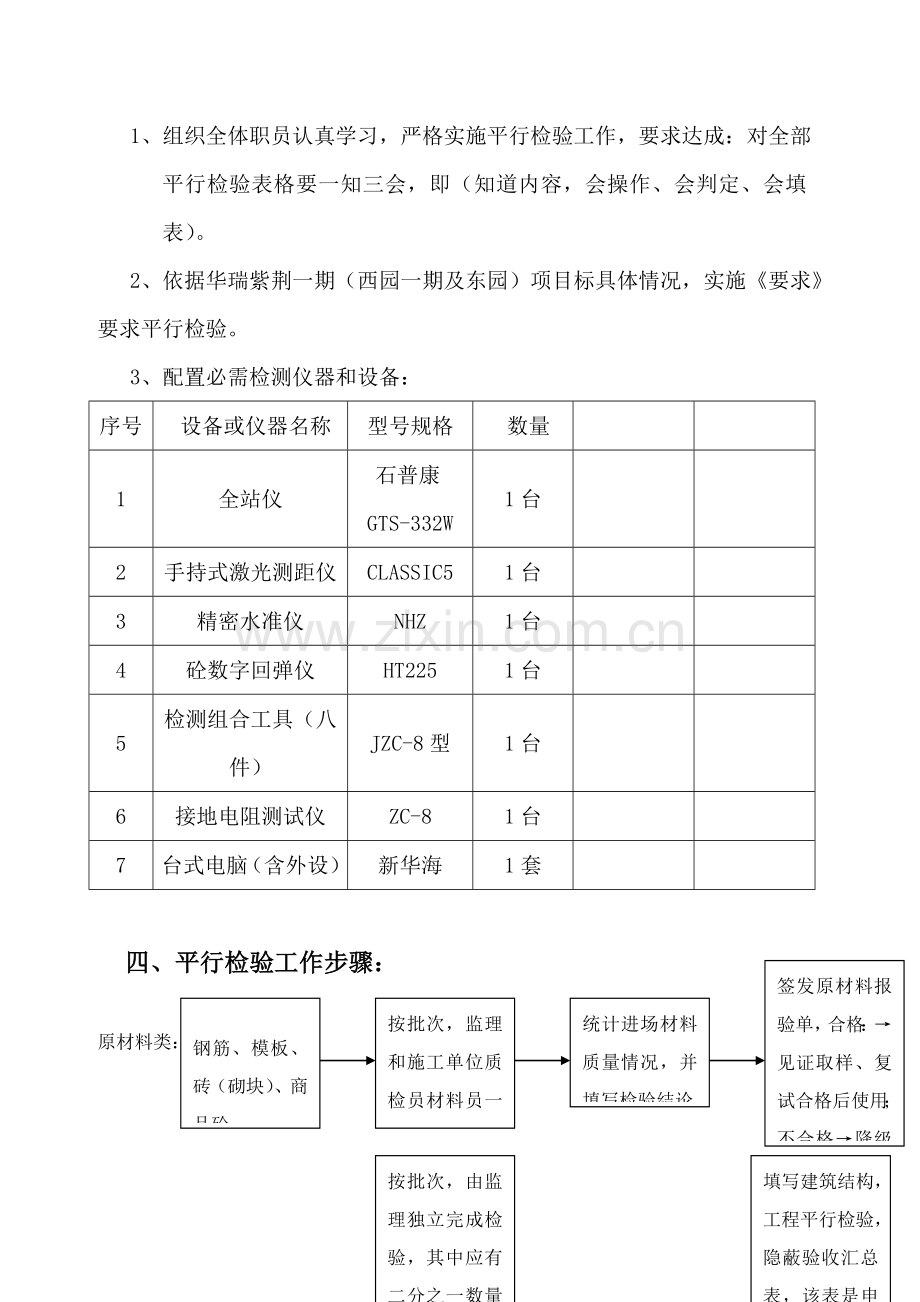

1、组织全体职员认真学习，严格实施平行检验工作，要求达成：对全部平行检验表格要一知三会，即（知道内容，会操作、会判定、会填表）。
2、依据华瑞紫荆一期（西园一期及东园）项目标具体情况，实施《要求》要求平行检验。
3、配置必需检测仪器和设备：
序号
设备或仪器名称
型号规格
数量

1
全站仪
石普康GTS-332W
1台

2
手持式激光测距仪
CLASSIC5
1台

3
精密水准仪
NHZ
1台

4
砼数字回弹仪
HT225
1台

5
检测组合工具（八件）
JZC-8型
1台

6
接地电阻测试仪
ZC-8
1台

7
台式电脑（含外设）
新华海
1套

签发原材料报验单，合格：→ 见证取样、复试合格后使用；不合格→降级使用或退货

四、平行检验工作步骤：
按批次，监理和施工单位质检员材料员一起进行检验

钢筋、模板、砖（砌块）、商品砼
统计进场材料质量情况，并填写检验结论

原材料类：

填写建筑结构，工程平行检验，隐蔽验收汇总表，该表是申报优质结构工程评定关键依据
按批次，由监理独立完成检验，其中应有二分之一数量复核施工单位自检数据

回弹检测砼强度钢筋保护层厚度构件尺寸、轴线、层高
统计实体质量检测情况，并填写检测结论

实体类：

五、制订平行检验项目和控制关键点：
1、钢筋进场外观检验统计
①检验数量：按进场批次
②严禁盘圆钢筋外加工，如经甲方同意场外加工，进场时应按批次验收和复试，外观和物理力学性能应符合规范要求。
③直条钢筋，直径偏差超出许可值时，可退货或降级使用。
④钢筋标牌上炉批号，应和质保书一致，不然应查明材料起源或退货。
2、模板试拼装及周转检验统计
控制关键点：
①检验数量：木模拼装和保养验收，以每一流水段为一个检验批。
②检验标准：木模板材厚度，不得出现负偏差，起皮、脱胶应变更。
③每次周转、变更模板块数应统计表内。
④脱模剂应有出厂合格证，不得使用废机油。刷脱模剂模板块数应统计表内。
3、砖（砌块）外观检验统计
控制关键点：
①检验数量：每日进场（同一厂家，同品种，同规格）砖（砌块）为一检验批。随机抽取20块砖（砌块）对几何尺寸，外观质量进行检验。
②每一次采购进场同一厂家，同品种，同规格砖（砌块）应最少提供一份
合格证或新产品准用证，并将证件编号统计表内。
③当有四块砖（砌块）不合格时，应双倍取样（另取40块）如仍有8块及以上
砖不合格时，则该批砖应退货。
4、混凝土坍落度检测统计
控制关键点：
①检验数量：每10车检验1次
②按规程取样，操作
③数据真实
5、混凝土强度回弹检验统计
控制关键点：
①检测数量：每一楼层，同一类型构件各不少于25
②检验时间：要在同养试块强度达成龄期后进行
③检测部位一栏要注明检测楼层和轴线
④长度大于3m构件，每一试件测区数不少于10个
⑤检测结果低于设计值一个等级需委托有资质检测单位检测
6、钢筋保护层厚度检测统计
控制关键点：
①检测数量：每层梁板构件不少于2个
②梁：应对梁底全部纵向受力钢筋保护层厚度进行检验
③板：应抽取不少于6根纵向受力钢筋保护层厚度进行检验
④检测前应全方面进行外观检验，对出现露筋和锈斑构件进行具体统计，并分类抽取有代表性构件进行检测
⑤合格标准：1）、最大偏差不超出规范许可偏差1.5倍
2）、合格率90%以上
7、现浇混凝土构件尺寸检验统计
控制关键点：
①检验数量：每一楼层，同一类型构件不少于2个
②检测时间：在现浇混凝土构件拆模后立即完成
③检测部位：梁、柱：取两端、中部共3个断面
墙、板：测量四个角和中间共五个点
④合格标准：最大偏差不超出规范许可偏差1.5倍
8、轴线、层高、净空尺寸检测统计
控制关键点：
①应将表格略加改变，以增加房间净空尺寸检测（修改后表2.9附后）
②检测数量：轴线、每层不少于10条
层高及净空尺寸10个自然间
③检测时间：在砌墙后进行
④表示方法：小白图+表格
⑤合格标准：轴线，层高：最大偏差不超出规范许可偏差1.5倍
净空尺寸：极差不超出1.6cm
9、建筑结构工程平行检验、隐蔽工程验收汇总表
控制关键点：
① 填写时间： 主体分部工程验收前
②本表是申报优质工程评选关键依据
10、模板标高检验统计（用小白图标注）
控制关键点：
①检验数量：标准层上全部板块模板面标高全部需测量
②检验时间：平台模板完成后，即开始检验
③每块板标高标准值50线控制
④许可偏差±5mm
11、砼楼面标高及平整度检验统计
控制关键点：
①检验数量：从标准层开始每层电梯厅、客厅、卧室、卫生间、阳台全数检验
②检验时间：每层砼浇筑后，能上人放线时检验
③许可偏差：层高±10mm、平整度8mm
④检验方法：层高用水准仪检验，平整度用2m靠尺和塞尺检验
12、地下室渗漏检验统计
控制关键点：
①检验时间：地下室拆模后，地下室粉刷前，完工验收前
②检验部位：顶面、墙面、地面
③统计表格：附后
④表示方法：文字加图形
13、屋面渗漏检验统计
控制关键点：
①检验时间：a、顶层拆模后、大雨后
b、屋面防水施工前、大雨后
c、屋面防水完工后、大雨后
d、完工验收前、大雨后（必需时蓄水检验，蓄水深度≥20mm）
②检验部位：顶层每个房间天棚面，落水管接水口四面
③统计表格：附后
④表示方法：文字加图形
14、厨房、卫生间渗漏检验统计
控制关键点：
①检验时间：a、下水管穿楼板洞口封堵2/3后，蓄水4h后观察（管根局部）
b、下水管穿楼板洞口全部封堵，蓄水24h后观察（管根局部）
c、楼面、墙根、管道根，防水涂料K11两遍刷完蓄水24h后观察
d、楼面50厚C20砼二次地坪浇筑后，蓄水24h 观察
e、完工验收前。蓄水24h 观察
②检验数量：全数
③检验部位：板底（含下水管道四面）
④检验条件：蓄水24h后，蓄水深度≥20mm
⑤统计表格：附后
15、铝合金外门窗渗水检验统计
控制关键点：
①检验时间：a、铝合金门窗安装完成，窗框和外墙面胶缝打胶后
b、每次大雨以后检验
c、完工验收前淋水1h 后检验
②检验数量：全数
③检验部位：a、窗框四面墙面，窗台板面有没有潮湿，水迹
b、窗扇和窗框，窗扇和窗扇交接处有没有渗水
c、窗下框滑 槽内有没有积水
④统计表格：附后
⑤表示方法：文字加图形
16、建筑物垂直度、标高、全高测量统计
控制关键点：
①检验时间：a、每层主体浇筑后，测量层高
b、主体封顶后，测量垂直度和全高
c、完工验收前，再测量垂直度，全高
②统计表格：附后
17、电导管暗敷、箱盒预埋安装检验统计
控制关键点：
①检验时间：a、电导管暗敷和箱盒预埋安装过程中
b、砼墙柱封模前
c、砼底板、楼面、屋面浇筑前
d、墙体粉刷前
e、二次地坪浇筑前
②检验数量：观感全数检验，尺量检验：a、导管15% b、接线盒30% c、 配电箱、多媒体箱、等电位箱、盒100%
③统计表格：附后
18、 暗敷接地焊接安装检验统计
控制关键点：
①检验时间：a、暗敷接地焊接安装过程中
b、砼墙柱封模前
c、砼底板、楼面、屋面浇筑前
d、墙体构架粉刷前
②检验数量：a、观感全数检验， b、防雷引下线位置、防雷接地测试点位置，等电位箱、盒位置全数检验 c、焊接质量60% d、焊接倍数尺量检验30%
③统计表格：附后
19、卫生间楼面上排水预留洞口平行检验统计：
控制关键点：
①检验时间：a、排水预留洞口模具定位过程中
b、楼面砼浇筑前
②检验数量：全数
③检验部位：楼面每个卫生间
④洞口形状：洞口模具为圆形，且上大下小
⑤统计表格：附后
20、卫生间排水接口平行检验统计：
控制关键点：
①检验时间：a、卫生间排水管安装过程中
b、二次地坪浇筑前
②检验数量：全数
③检验部位：每个卫生间
④统计表格：附后
21、卫生间及厨房给水接口平行检验统计
控制关键点：
①检验时间：a、卫生间给水管安装过程中
b、墙面粉刷前
②检验数量：全数
③检验部位：每个卫生间、厨房
④统计表格：附后

河南海纳建设管理
华瑞紫荆一期（西园一期及东园）监理部
02月
