ROHS环保控制作业指导说明书.doc

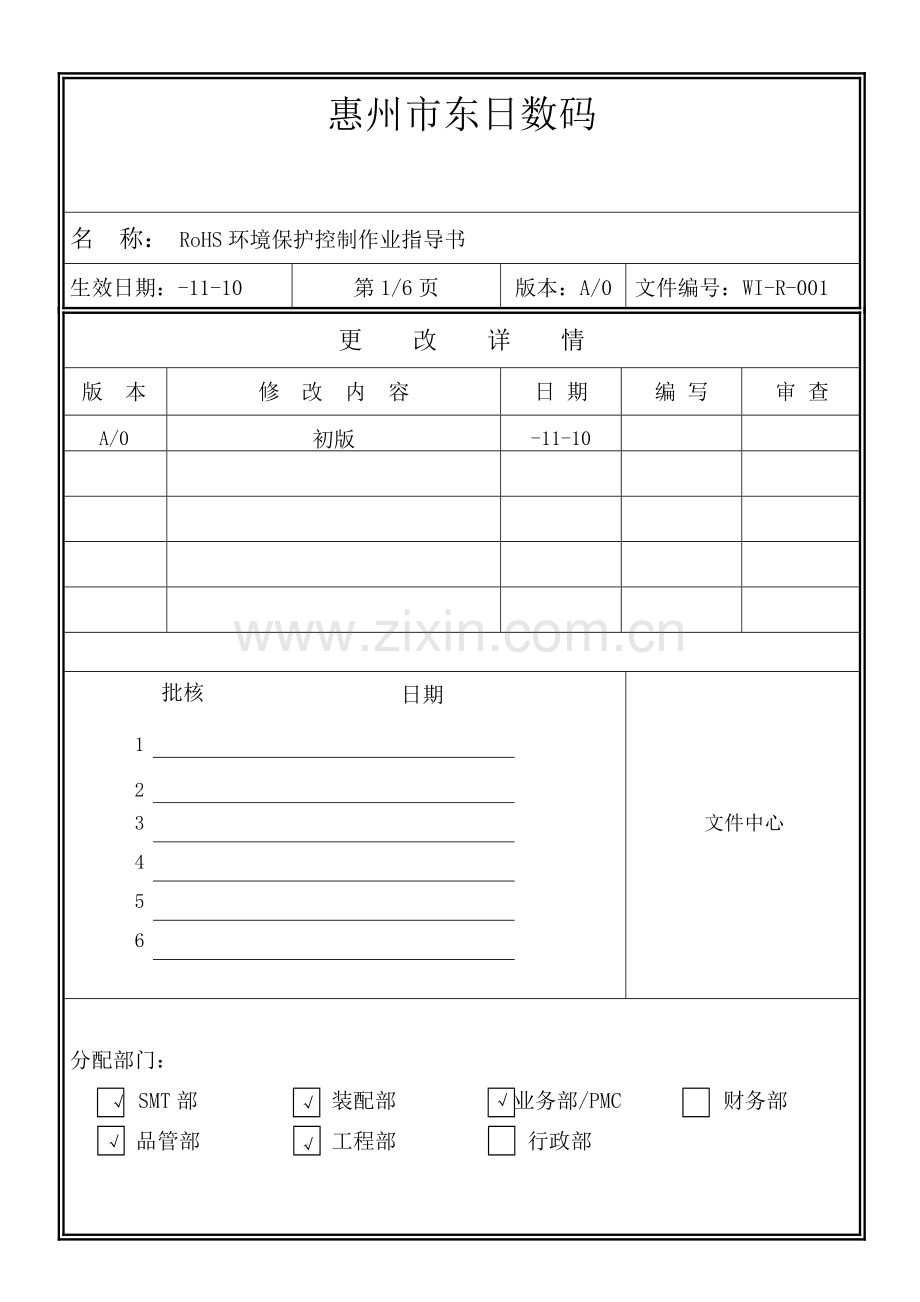

惠州市东日数码
名 称： RoHS环境保护控制作业指导书
生效日期：-11-10
第1/6页
版本：A/0
文件编号：WI-R-001
更　　改　　详　　情
版　本
修　改　内　容
日 期
编 写
审 查
A/0
初版
-11-10

日期

批核

1

2

3

文件中心
4

5

6

分配部门：

√ SMT部
√√
装配部
√√马
业务部/PMC
财务部
√

品管部
工程部√
√

行政部

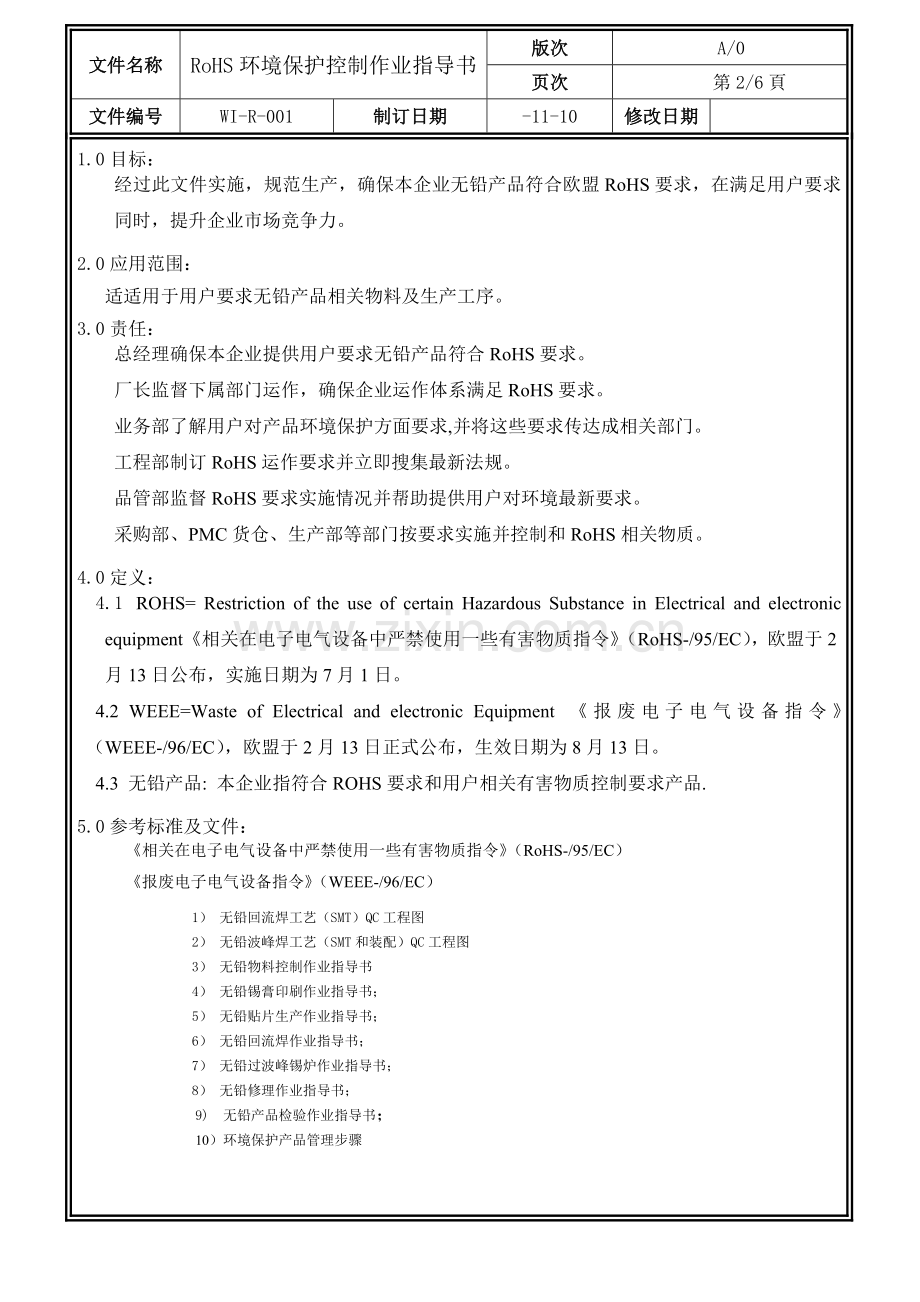

文件名称
RoHS环境保护控制作业指导书
版次
A/0
页次
第2/6頁
文件编号
WI-R-001
制订日期
-11-10
修改日期

1.0目标：
经过此文件实施，规范生产，确保本企业无铅产品符合欧盟RoHS要求，在满足用户要求同时，提升企业市场竞争力。
2.0应用范围：
适适用于用户要求无铅产品相关物料及生产工序。
3.0责任：
总经理确保本企业提供用户要求无铅产品符合RoHS要求。
厂长监督下属部门运作，确保企业运作体系满足RoHS要求。
业务部了解用户对产品环境保护方面要求,并将这些要求传达成相关部门。
工程部制订RoHS运作要求并立即搜集最新法规。
品管部监督RoHS要求实施情况并帮助提供用户对环境最新要求。
采购部、PMC货仓、生产部等部门按要求实施并控制和RoHS相关物质。
4.0定义：
4.1 ROHS= Restriction of the use of certain Hazardous Substance in Electrical and electronic equipment《相关在电子电气设备中严禁使用一些有害物质指令》（RoHS-/95/EC），欧盟于2月13日公布，实施日期为7月1日。
4.2 WEEE=Waste of Electrical and electronic Equipment 《报废电子电气设备指令》（WEEE-/96/EC），欧盟于2月13日正式公布，生效日期为8月13日。
4.3 无铅产品: 本企业指符合ROHS要求和用户相关有害物质控制要求产品.
5.0参考标准及文件：
《相关在电子电气设备中严禁使用一些有害物质指令》（RoHS-/95/EC）
《报废电子电气设备指令》（WEEE-/96/EC）
1） 无铅回流焊工艺（SMT）QC工程图
2） 无铅波峰焊工艺（SMT和装配）QC工程图
3） 无铅物料控制作业指导书
4） 无铅锡膏印刷作业指导书；
5） 无铅贴片生产作业指导书；
6） 无铅回流焊作业指导书；
7） 无铅过波峰锡炉作业指导书；
8） 无铅修理作业指导书；
9) 无铅产品检验作业指导书；
10）环境保护产品管理步骤

文件名称
RoHS环境保护控制作业指导书
版次
A/0
页次
第3/6頁
文件编号
WI-R-001
制订日期
-11-10
修改日期

6.1 相关RoHS控制组织架构：

总经理

RoHS管理代表：厂长

业务/采购/PMC主管
工程部主管
装配部主管
SMT部主管
品管部主管

6.2 WEEE涵盖10类商品.

WEEE类别
受影响产品描述
1、大型家电
如：冰箱、冷柜、洗衣机、烹饪用具、回转式干衣机等。
2、小型家电
如：真空吸尘器、烤面包机、咖啡机、吹风机、时钟、手表、天秤等。
3、信息技术和远程通信设备
如：计算机、打印机、扫描仪、计算器、传真机、电话、手机等。
4、消费性设备
如：电视机、收音机、录放机、DVD播放机、摄影机等。
5、照明设备（钨丝灯泡及家用日光灯除外）
如：非家用荧光灯管、霓虹灯等。
6、电动工具（大型静态工业用工具除外）
如：钻孔机、电锯、割草机、修篱器、吹叶器、喷洒设备、铆钉机、自动敲钉机、电动螺丝起子等。
7、玩具、娱乐及运动器材（需用电者）
如：电动火车玩具、四驱相关套件、掌上型游乐器、电视游戏机、大型游乐器材如：赛车、划船、骑车、跑步机、含电子零件运动设备、及抽币机等。

8、医疗设备（全部被植入或被感染产品除外）
如：用于诊疗、预防、监测、处理、减轻疾病、伤痛或残疾器材。
9、监控设备
如：烟雾探测器、热探测器、测量、家用或试验室用环境监控设备及工业监控设备等。
10、自动售货机
如：可用于售卖物品，如：饮料、糖果、代币等各式自动设备。
6.3 WEEE类别回收率和再利用率.
WEEE类别
回收率
再利用率
1、10
80%
75%
3、4
75%
65%
2、5、6、7、9
70%
50%
气态灯
80%
80%

文件名称
RoHS环境保护控制作业指导书
版次
A/0
页次
第4/6頁
文件编号
WI-R-001
制订日期
-11-10
修改日期

6.4 RoHS控制六大物质
重金属：Lead铅（Pb）
Mercury汞（Hg）
Cadmium镉（Cd）
Chromium（VI）六价铬（Cr6+）
有机物一些溴化阻燃剂：
Polybrominated biphenyls多溴联苯或聚溴联苯类PBB
Polybrominated biphenyls ethers多溴二苯或聚溴联苯醚类 PBDE
6.5 RoHS控制限量目标：
Cd：100PPM（0.01%）
Pb、Hg、Cr6+、PBB、PBDE：分别为1000PPM（0.1%）
6.6控制方案
我企业产品制造过程关键分为SMT和装配，全部产品元器件均由用户提供，生产辅助材料由本企业采购，故ROHS控制基础分为：供给商和服务商管制、用户提供物料控制、制程管制、其它相关控制。
6.6.1供给商管制
6.6.1.1和本企业RoHS相关供给商必需书面确保其提供原材料、物料符合RoHS要求，本企业能够经过加严方法控制供给商，确保函见附件《相关无铅物料中不能含有有害物质要求》、《环 保 声 明》。供给商签署合约时必需是法人代表并盖有企业公章。全部《环 保 声 明》必需是原件，传真件和复印件无效。
6.6.1.2采购人员在采购单上注明提供物料必需符合我企业对RoHS控制要求。
6.6.1.3本企业列入RoHS控制供给物料有：
制程辅助物料：锡膏、锡条、锡线、贴片胶、助焊剂。
6.6.1.4供给商必需提供有效符合RoHS要求国家认可第三机构检测证实,
如:SGS检测汇报, ITS检测汇报,采购部按供给商名称编排目录和保留,立即按
汇报使用期给予更换,标准上统计要求长久保留,一旦发觉被禁用物质,本公
司必需用保留资料证实已采取符正当令合适步骤,要求供给商赔偿。

文件名称
RoHS环境保护控制作业指导书
版次
A/0
页次
第5/6頁
文件编号
WI-R-001
制订日期
-11-10
修改日期

6.6.1.5在开发供给商时，采购部必需提供供给商含有国家认可第三机构有效检测证实到工程部和品管部，在被认可后，要求新供给商必需签署和本企业合作协议，由品管部按要求保留。
6.6.1.6当供给商对供给物料有变更时，采购部必需书面知会工程部和品管部重新确定。同时要求供给商提供变更后第三机构检测有效证实。
6.6.1.7全部外包服务商必需按我企业要求使用要求物料进行生产，采购部提供指定物料名称。
6.6.1.8采购部组织工程、品管责任人对全部供给商和服务商每十二个月调查或稽核一次。调查时，能够书面发出调查通知，提醒其不要使用RoHS严禁物质。
6.6.2用户提供物料控制：
6.6.2.1用户提供物料分为有铅和无铅物料,由货仓分仓放置，并按不一样用户分开；
6.6.2.2对用户提供无铅物料收料、运输、储存、发放、退料控制，由PMC货仓和
生产部物料仓仓管员根据《无铅物料控制作业指导书》要求实施。
6.6.3制程管制
6.6.3.1工程部依据无铅产品生产工序，编制无铅回流焊工艺（SMT）和无铅波峰焊工艺（SMT和装配）QC工程图，描述各生产工序次序、控制点、控制方法及注意事项。
6.6.3.2无铅产品生产工序关键包含锡膏印刷、贴片生产、回流焊、过波峰锡炉、修理、检验，其操作要求和控制方法参见对应作业指导书：
9） 无铅锡膏印刷作业指导书；
10） 无铅贴片生产作业指导书；
11） 无铅回流焊作业指导书；
12） 无铅过波峰锡炉作业指导书；
13） 无铅修理作业指导书；
14） 无铅产品检验作业指导书；
6.6.3.3品管部、生产部需将无铅产品要求作业指导书张贴到生产各工序/岗位，
并培训相关作业人员,确保作业人员能正确实施。

文件名称
RoHS环境保护控制作业指导书
版次
A/0
页次
第6/6頁
文件编号
WI-R-001
制订日期
-11-10
修改日期

6.6.3.4 PMC在制订《生产通知单》时，应将无铅产品和有铅产品分开，在无铅产品《生
产通知单》上盖上“无铅”印章；工程部在制订无铅产品“《贴片元件排
料表》(SMD PART LIST)”和贴片、插件组装图上盖上“无铅”印章。
6.6.3.5品管部、生产部必需将可能影响到无铅产品物料、工具按“5S”管理要求
划分区域摆放，并做好对应“无铅”标识；如有脱落，应立即补上。
6.6.3.6对任何有疑问物料,可将信息立即提供到工程部或品管部,要求明示是否可用。
6.6.4其它相关控制
6.6.4.1本企业采购无铅辅助材料管理，货仓管理员根据《无铅物料控制作业指导书》
要求实施。
6.6.4.2工程部立即搜集最新法规要求并修改相关文件；品管部除了监督RoHS要求外必
须帮助提供用户对环境最新要求。
6.6.4.3当用户需要提供无铅辅助材料RoHS检验汇报时，采购部则按要求提供。
6.6.4.4新进职员进厂30天内必需接收RoHS基础知识培训。
7.0文件保留和管理
7.1RoHS检测文件要求保留5年以上，以方便出现争议时查阅，能够用电脑扫描后分目
录保留，以降低旧文件占用太多空间。
7.2当扫描后文件够刻一张光盘时，由文控中心负责刻录并在光盘上注明保留资料期
限。
8.0附件
8.1《相关无铅物料中不能含有有害物质要求》
8.2《环 保 声 明》
