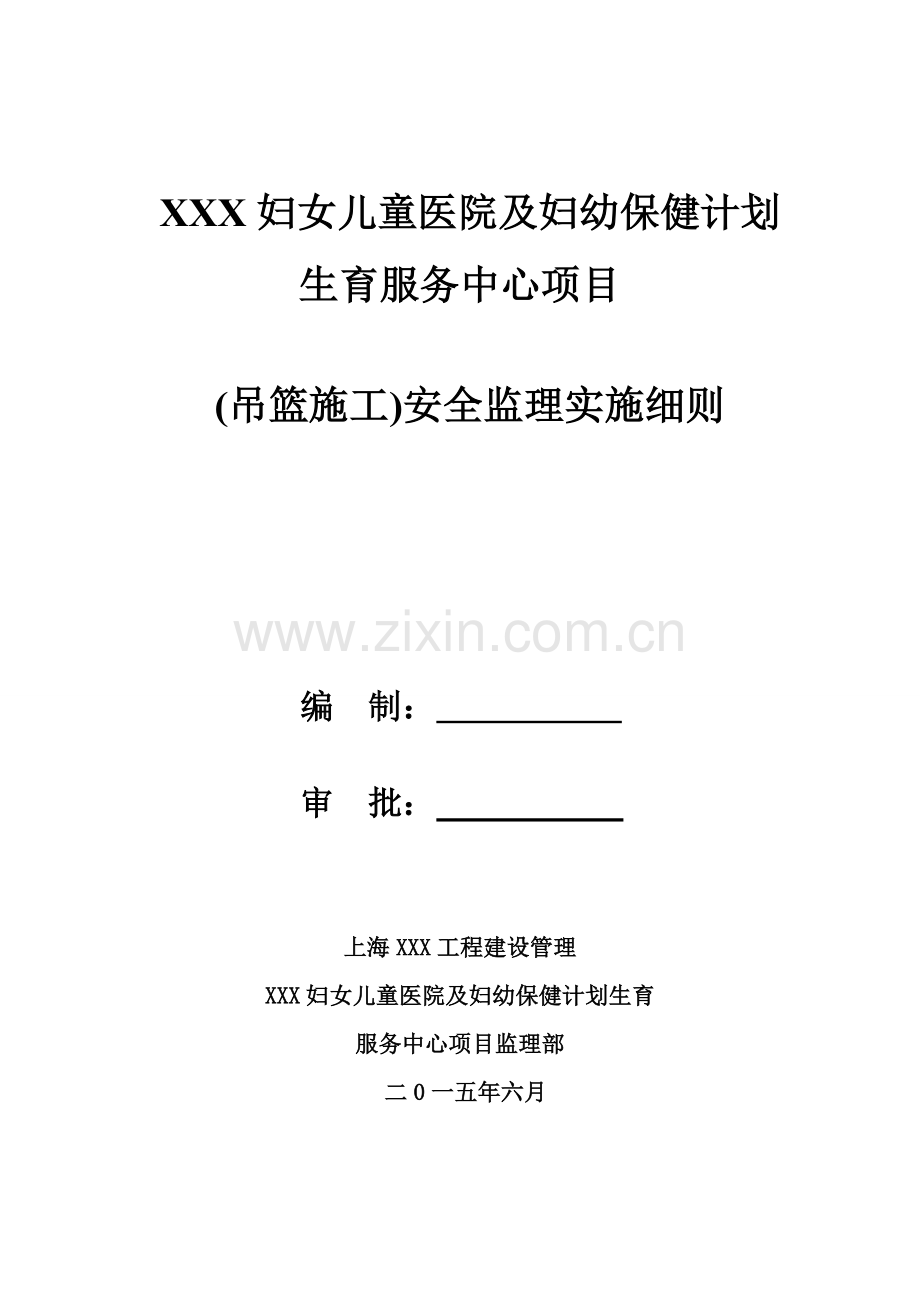

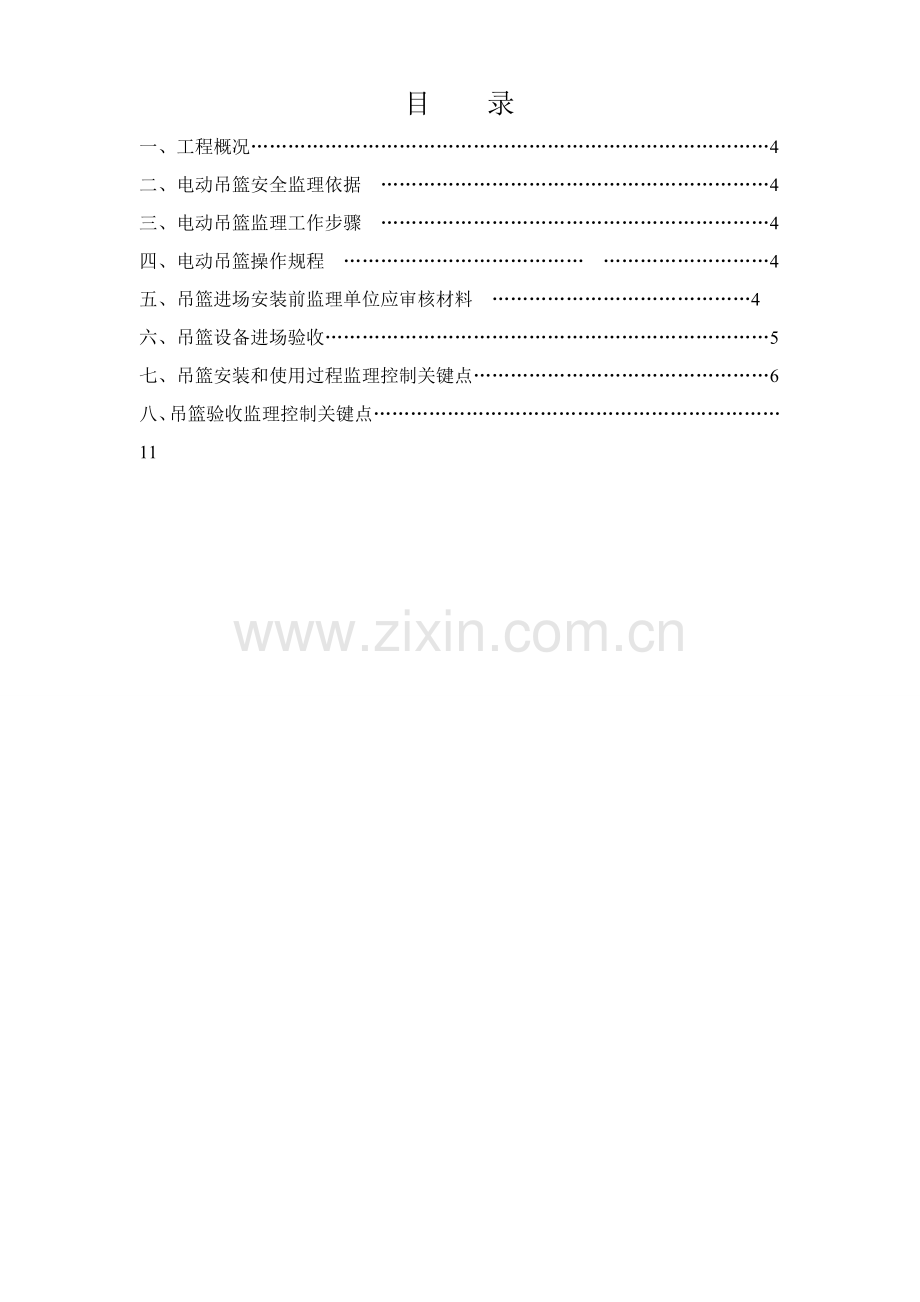

XXX妇女儿童医院及妇幼保健计划生育服务中心项目 (吊篮施工)安全监理实施细则 编制： 审批： 上海XXX工程建设管理XXX妇女儿童医院及妇幼保健计划生育服务中心项目监理部 二0一五年六月目 录一、工程概况4二、电动吊篮安全监理依据 4三、电动吊篮监理工作步骤 4四、电动吊篮操作规程 4五、吊篮进场安装前监理单位应审核材料 4六、吊篮设备进场验收5七、吊篮安装和使用过程监理控制关键点6八、吊篮验收监理控制关键点11 吊篮安装拆除移位作业安全监理实施细则一、工程概况1.1XXX县妇女儿童医院及妇幼保健计划生育服务中心地块在XXX县育才路以东，纬一路以南。计划用地面积22860.88平方米。地形基础平整，地块呈L型，南北长225米，东西宽70-168米。本项目是由妇女儿童医院和妇幼保健计划生育服务中心整合而成，根据国家二级专科医院建设标准设置。主体建筑呈八字型，功效为医疗用房，最高6层。隶属设备机房沿基地东侧设置。最高层建筑大屋面标高30.9米，各单体建筑均采取钢筋混凝土框架结构体系 。本工程主楼共6层，底层层高4.8m，二至三层层高4.2m，四至六层层高3.4m，机房层高4.8m。裙房共二层，底层层高4.8m，二层层高4.2m，女儿墙高1.1m。1.2 工程使用吊篮选型确定本工程在外墙装修过程中，依据不一样需要分别设置不一样长度电动吊篮。吊蓝型号及相关资料以下：1、 型号：ZLD50、ZLD63/ZLP630、ZLD80/ZLP8002、 长度：1m、1.5m、2m、2.5m、3m、6m（1-6m可任意组合长度）。3、 ZLD50型吊篮后支架安装32块配重（800KG）；ZLD63/ZLP630及ZLD80/ZLP800型吊篮后支架安装40块配重（1000KG）。4、 额定载重为：ZLD50为500KG；ZLD63/ZLP630为630KG；ZLD80/ZLP800为800KG。5、二、电动吊篮安全监理依据1、建设工程安全生产管理条例国务院令第393号2、建设工程监理协议3、建筑施工安全检验标准JGJ59-4、建筑工程高处作业安全技术规范JGJ80-916、高处作业吊篮GB19155-7、施工单位编制吊篮安装拆除专题方案8、项目监理部编制监理计划和安全监理实施细则10、建设工程施工安全监理规程DGJ08-2035- 11、施工现场临时用电安全技术规范JGJ46-12、特种设备安全监察条例 国务院令第373号 13、建筑机械使用安全技术规程JGJ33-14、施工现场临时用电安全技术规范JGJ46-15、建筑起重机械安全监督管理要求建设部第（）166号三、监理工作步骤审查吊篮专题施工（方案）审查安装单位资质、特种人员资格编制安全监理实施细则审核安装协议、维修保养协议施工过程中安全巡视监理督促施工单位做好维修保养督促施工承包单位做好安全交底组织吊篮安装联合验收督促施工单位做好安装检验检验施工机械、安全设施出厂合格证整理安全监理资料四、电动吊篮操作规程1、电动吊篮必需由取得建设行政主管部门颁发资质证书专业队进行，并应有安全人员在场监护，电动吊篮作业人员必需持证上岗。2、吊篮施工必需编制专题施工方案，经审核合格后方可组织施工。3、使用前要对行程、限位、急停开关，驱动机构和制动器等进行空载检验，正常后方可使用，检验时必需有防坠落方法。4、吊篮安装完成后，应经相关检测机构检测合格后方可使用。5、操作人佩戴安全带必需系在独立设置生命绳上。6、吊篮负载不得超出1176N/，严禁集中堆载、偏载、超载。7、电动吊篮电气设备必需接地、接零。8、吊篮内物料均匀分布，不得超出吊篮。长料立放时，应采取防滚落方法；散料应装箱或装笼。严禁超载使用吊篮。9、严禁人员攀登、穿越提升机架体和乘吊篮上下。10、吊篮静止在雷雨天气或五级以上大风环境下工作。11、专职检修人员应定时对整机关键部件进行检修，并做好统计，发觉故障应立即进行汇报。12、作业结束后，吊篮应和建筑物固定，并切断电源，锁好电器控制箱。五、吊篮进场安装前监理单位应审核资料 1、吊篮在进场安装前，吊篮产权单位（包含吊篮租赁单位和自有吊篮使用单位）首先应向监理单位、总包单位、使用单位提供以下资料（加盖公章复印件），并提交以下资料： （1）企业法人营业执照副本。 （2）本企业吊篮专业技术人员、安全管理人员、专业维修人员名单。开展吊篮安拆业务，还应提供本企业吊篮安装拆卸工名单。 （3）其它需要立案资料。 1） 高处作业吊篮（整机）合格证； 2） 高处作业吊篮出厂型式检验汇报及产权单位委托有资质检测机构进行抽检汇报（每个型号抽1台，使用期2年）； 3） 每次安装拆卸前，吊篮安装拆卸人员应持有（本市或外省市）建设行政主管部门颁发“建筑施工特种作业操作资格证”； 4） 高处作业吊篮用钢丝绳质量证实书； 5） 高处作业用安全绳检测汇报； 6） 安全锁在使用期内校验证实；新出厂安全锁自出厂之日起在12个月之内有效。 7） 产权单位属于租赁单位时，产权单位还应提供和使用单位签署租赁协议，租赁协议中应明确双方责权和安全管理范围。 2、监理单位、总包单位、使用单位应对以上资料进行审核，合格后方可进场安装。六、吊篮设备进场验收 1、吊篮整机验收： （1）吊篮整机使用年限标准为6年。对于超出使用年但使用情况良好吊篮，应经含有对应计量认证资格专业检验机构进行检验，检验合格可继续使用1年，检验不合格应给予报废。 （2）吊篮进入施工现场应该进行验收，未经进场验收或验收不合格吊篮，严禁在施工现场安装和使用。 2、吊篮验收参与单位： （1）吊篮验收由吊篮使用单位会同吊篮产权单位、安拆单位、工程监理单位共同进行，做好验收统计，填好施工机械检验验收表（电动吊篮）（表AQ-C9-2），本表由施工单位填报，经参与验收各方签字后，监理单位、施工单位、租赁单位、拆装单位各存一份。 （2）实施施工总承包或吊篮使用单位由建设单位依法直接分包，由总承包单位或建设单位负责组织吊篮进场验收。 3、吊篮进场验收内容： （1）吊篮生产厂家、出厂日期、购机日期（购机协议）； （2）吊篮及关键部件（提升机、安全锁）编号、吊篮使用及维修保养情况； （3）吊篮整机型式检验汇报、出厂检验合格证书、吊篮产品使用说明书（说明书中应标明各关键零件材质等技术要求，关键承载构件截面和壁厚尺寸等技术参数）； （4）吊篮整机使用年限、安全锁有效标定证实、吊篮钢丝蝇质量合格证实，严禁使用超出有效标定时而未标定安全锁； （5）组装吊篮提升机、安全锁、电控箱、型式检验汇报、出厂检验合格证书及同意组装授权书； （6）吊篮结构焊缝、裂纹、变形、磨损等和钢丝绳外观，应符合高处作业吊篮GB19155-要求； （7）吊篮结构件实际壁厚和截面尺寸偏差，不得大于吊篮产品使用说明书中标明设计壁厚10和设计截面尺寸5； （8）吊篮配重重量必需符合吊篮生产厂家设计要求，严禁使用严重破损配重件，严禁使用液体或散状物体做配重填充物； （9）吊篮及重部件（提升机、安全锁、电控箱）维修保养统计应齐全、真实。4、对于吊篮进场验收有重大争议，吊篮产权单位应委托含有对应计量认证资格专业检验机构进行检验。七、安全监理工作内容1、审核施工单位上报高处作业吊篮专题安拆方案，检验方案是否符合工程实际编制有具体说明、计算书、平面部署、资源配置；安全技术方法是否有针对性、可行性。2、审核施工单位上报高处作业吊篮安装拆卸单位资质是否符合要求，三类人员证件是否齐全有效，安装拆卸人员是否持证上岗，证件是否有效，是否签署高处作业吊篮租赁协议，是否有安装及维护保养协议。3、督促施工单位对高处作业吊篮安装拆卸人员及操作人员进行技术交底工作，检验高处作业吊篮安操作人员，是否经过三级培训，是否持证上岗，证件是否有效。4、对进场高处作业吊篮及相关设备进行检验，检验是否有出厂合格证及型式检验汇报，检验外观质量是否符合要求：零件加工表面不得有锈蚀、磕碰、划伤等缺点，已加工外露表面应进行防锈处理；吊篮可见外表面应平整、美观，按要求涂底漆和面漆；漆层应均匀、平滑、色泽一致，附着力强，不得有皱皮、脱皮、漏漆、流痕、气泡等缺点；罩壳应平整，不得有直径超出15mm锤印痕，安装牢靠可靠。5、检验高处作业吊篮结构是否安全，按下列要求进行逐项检验：1）吊篮制动器必需使带有动力试验载荷悬吊平台，在小于100mm制动距离内停止运行。2）吊篮必需设置上行程限位装置。3）吊篮每个吊点必需设置2根钢丝绳，安全钢丝绳必需装有安全锁或相同作用独立安全装置。在正常运行时，安全钢丝绳应顺利经过安全锁或相同作用独立安全装置。4）吊篮宜设超载保护装置。5）吊篮必需设有在断电时使悬吊平台平稳下降手动滑降装置。6）在正常工作状态下，吊篮悬挂机构抗倾覆力矩和倾覆力矩比值不得小于2。7）钢丝绳吊点距悬吊平台端部距离应小于悬吊平台全长1/4，悬挂机构抗倾覆力矩和额定载重量集中作用在悬吊平台外伸段中心引发最大倾覆力矩之比不得小于1.5。8）吊篮全部外露传动部分，应装有防护装置。9）当吊篮结构件出现以下情况时，不得使用，应给予报废：a) 吊篮关键结构件因为腐蚀、磨损等原因使结构计算应力提升，当超出原计算应力10%时；对无计算条件当腐蚀深度达成原构件厚度10%时，则应给予报废；b) 关键受力构件产生永久变形而又不能修复时，应给予报废；c) 悬挂机构、悬吊平台和提升机架等整体失稳后不得修复，应给予报废；d) 当结构件及其焊缝出现裂纹时，应分析原因，依据受力和裂纹情况采取加强方法。当达成原设计要求时，才能继续使用，不然应给予报废。6、检验高处作业吊篮关键部件、悬挂机构是否符合技术要求1）检验悬挂机构是否有足够强度和刚度。单边悬挂悬吊平台时，应能承受平台自重、额定载重量及钢丝绳自重。2）悬挂机构施加于建筑物顶面或构筑物上作用力均应符合建筑结构承载要求。3）检验配重是否标有质量标识。4）检验配重是否正确、牢靠地安装在配关键上。5）本工程悬挂机构由屋顶花架梁承受，配重由屋面板或屋面梁承受，花架梁和屋面板（梁）承载力须经设计单位确定。6.2检验高处作业吊篮悬吊平台是否符合技术要求1）检验悬吊平台是否有足够强度和刚度。承受2倍均布额定载重量时，不得出现焊缝裂纹、螺栓铆钉松动和结构件破坏等现象。2）悬吊平台在承受动力试验载荷时，平台底面最大挠度值不得大于平台长度l/300。3）悬吊平台在承受试验偏载荷时，在模拟工作钢丝绳断开，安全锁锁住钢丝绳状态下，其危险断面处应力值不应大于材料许用应力。4）检验悬吊平台四面是否装有固定式安全护栏，护栏是否设有腹杆，工作面护栏高度不应低于 0.8m，其它部位则不应低于1.1 m，护栏应能承受1000 N水平集中载荷。5）悬吊平台内工作宽度不应小于0.4m，并应设置防滑底板，底板有效面积大于0.25 m2人，底板排水孔直径最大为10 mm。6）检验悬吊平台底部四面是否设有高度大于150 mm挡板，挡板和底板间隙小于5 mm。7）悬吊平台在工作中纵向倾斜角度不应大于8。8）检验悬吊平台上是否醒目地注明额定载重量及注意事项。9）检验悬吊平台上是否设有操纵用按钮开关，操纵系统是否灵敏可靠。10）检验悬吊平台是否设有靠墙轮或导向装置或缓冲装置。6.3检验高处作业吊篮提升机是否符合技术要求1）提升机传动系统在绳轮之前严禁采取离合器和摩擦传动。2）提升机绳轮直径和钢丝绳直径之比值不应小于20。3）提升机必需设有制动器；其制动力矩应大于额定提升力矩1.5倍。制动器必需设有手动释放装置，动作应灵敏可靠。4）提升机应能承受125%额定提升力，电动机堵转转矩不低于180%额定转矩。5）手动提升机必需设有闭锁装置。当提升机变换方向时，应动作正确，安全可靠。6）手动提升机施加于手柄端操作力不应大于250 N。7）提升机应含有良好穿绳性能，不得卡绳和堵绳。8）提升机和悬吊平台应连接可靠，其连接强度不应小于2倍许可冲击力。9）当提升机变换运行方向时，制动器应起作用。10）卷扬式提升机：卷绕在卷筒上钢丝绳应排列整齐，卷筒应设置挡绕盘，当提升机高度达成最大行程时，挡绕盘高处卷筒上最终一层钢丝绳高度应为钢丝绳直径2倍，工作时，不应显著振动，工作钢丝绳应安装上限位装置，工作钢丝绳、安全钢丝绳在距地面1520mm处应安装坠铁，在建筑物合适处应安装保险绳。6.4检验高处作业吊篮安全锁是否符合技术要求1）安全锁或含有相同作用独立安全装置功效应满足：对离心触发式安全锁，悬吊平台运行速度达成安全锁锁绳速度时，即能自动锁住安全钢丝绳，使悬吊平台在100mm范围内停住； 对摆臂式防倾斜安全锁，悬吊平台工作时纵向倾斜角度小于8时，能自动锁住并停止运行；安全锁或含有相同作用独立安全装置，在锁绳状态下应不能自动复位。2）安全锁承受静力试验载荷时，静置10 min，不得有任何滑移现象。3）离心触发式安全锁锁绳速度小于25 mmin。4）安全锁和悬吊平台应连接可靠，其连接强度不应小于2倍许可冲击力。5）安全锁必需在有效标定时限内使用，有效标定时限小于十二个月。6.5检验高处作业吊篮钢丝绳是否符合技术要求1）吊篮宜选择高强度、镀锌、柔度好钢丝绳，其性能应符合规范要求。2）钢丝绳安全系数不应小于9。3）钢丝绳绳端检验及固定应符合规范要求；4）工作钢丝绳最小直径不应小于6mm。5）安全钢丝绳宜选择和工作钢丝绳相同型号、规格，在正常运行时，安全钢丝绳应处于悬垂状态。6）安全钢丝绳必需独立于工作钢丝绳另行悬挂。7）检验安全生命绳和建筑物固定端是否有防磨损方法，方法是否有效。6.6检验高处作业吊篮电气控制系统是否符合技术要求1）电气控制系统供电应采取三相五线制。接零、接地线应一直分开，接地线应采取黄绿相间线。2）吊篮电气系统应可靠接地，接地电阻不应大于4，在接地装置处应有接地标志。电气控制部分应有防水、防震、防尘方法。其元件应排列整齐，连接牢靠，绝缘可靠。电控柜门应装锁。3）控制用按钮开关动作应正确可靠，其外露部分由绝缘材料制成，应能承受50 Hz正弦波形1250V电压为时1 min耐压试验。4）带电零件和机体间绝缘电阻不应低于2 M。5）电气系统必需设置过热、短路、漏电保护等装置。6）悬吊平台上必需设置紧急状态下切断主电源控制回路急停按钮，该电路独立于各控制电路，急停按钮为红色，并有显著“急停”标识，不能自动复位。7）电气控制箱按钮应动作可靠，标识清楚、正确。8）应采取预防随行电缆碰撞建筑物、过分拉紧或其它可能造成损坏方法。6.7检验高处作业吊篮装配是否符合技术要求1）检验吊篮上各润滑点均是否加注润滑剂。2）检验减速器是否漏油，渗油不得超出一处(渗油量在10min内超出一滴为漏油，不足一滴为渗油)。3）检验吊篮进行空载、额定载重量和超载运行是否安全可靠，运行中应升降平稳，起、制动正常，限位装置、安全锁等应灵敏、安全可靠。4）检验手柄操作方向是否有显著箭头指示。6.7检验日常操作和维护是否符合要求6.7.1吊篮应经专业人员安装调试，并进行空载运行试验。操作系统、上限位装置、提升机、手动滑降装置、安全锁动作等均应灵活、安全可靠，经过专业检测机构检测合格，而且经相关单位联合验收合格后方可使用。6.7.2吊篮投入运行后，检验是否根据使用说明书要求定时进行全方面检验，并做好统计。6.7.3检验吊篮日常操作是否规范安全1）检验吊篮操作人员是否经过培训，合格后并取得有效证实方可进行操作。2）有架空输电线场所，吊篮任何部位和输电线安全距离不应小于10 m。假如条件限制，应和相关部门协商，并采取安全防护方法后方可架设。3）督促施工单位做好危险性较大分部分项工程安检登记，并在现场做好公告牌。4）天天工作前应经过安全检验员核实配重和检验悬挂机构。5）天天工作前应进行空载运行，以确定设备处于正常状态。6）吊篮上操作人员应配置独立于悬吊平台安全绳及安全带或其它安全装置，应严格遵守操作规程。7）吊篮严禁超载或带故障使用。8）吊篮在正常使用时，严禁使用安全锁制动。9）利用吊篮进行电焊作业时，严禁用吊篮做电焊接线回路，吊篮内严禁放置氧气瓶、乙炔瓶等易燃易爆品。6.7.4检验吊篮维护保养是否到位1）吊篮应按使用说明书要求进行检验、测试、维护保养。2）随行电缆损坏或有显著擦伤时，应立即维护和更换。3）控制线路和多种电器元件，动力线路接触器应保持干燥、无灰尘污染。4）钢丝绳不得折弯，不得沾有砂浆杂物等。 5）定时检验安全锁；提升机若发生异常温升和声响，应立即停止使用。6） 除非测试、检验和维修需要，任何人不得使安全装置或电器保护装置失效。在完成测试、检验和维修后，应立即将这些装置恢复到正常状态。八、安全监理验收关键点1、吊篮安装完成后，吊篮安拆单位应该先行自检，做好吊篮安装自检统计并存档备查。2、吊篮使用单位应会同吊篮产权单位、安拆单位、工程监理单位共同进行吊篮安装验收。3、实施施工总承包或吊篮使用单位由建设单位依法直接分包，由总承包单位或建设单位负责组织验收。4、吊篮安装验收要求1）标淮吊篮安装应该符合产品使用说明书和相关规范相关要求。2）吊篮工作钢丝绳和安全钢丝绳不得安装在同一悬挂点上，不得使用有缺点钢丝绳。3）当悬挂机构前梁支撑在建筑结构上时，应该有可靠预防前梁产生滑移和侧翻方法，支撑处建筑结构承载力应该大于吊篮各工况载荷最大值。4）悬挑机构前横梁外伸强度、刚度必需满足设计要求，悬臂距离满足整机稳定力矩和倾覆力矩之比大于2标准要求；前支撑和承接面接触要扎实稳定；悬挂机构横梁安装水平高差2%横梁长度，而且只许可前高后低，不许可前低后高；5）挂设安全带安全绳应该固定在含有足够强度建筑结构上，严禁和吊篮任何部位连接，安全绳拐角处须采取防磨断保护方法。6）每一台吊篮必需配“一机一闸一漏一箱”装置专用配电箱。7）其它安装项目应该符合高处作业吊篮GB19155-、建筑施工工具式脚手架安全技术规范JGJ202-要求；8）吊篮安装验收应该逐台逐项验收，经空载运行试验合格后方可投入使用，（悬吊平台在大于5 m行程中升降，测试升降速度和电动机功率，试验三次，将试验结果记入高处作业吊篮GB19155-表A5）（附1）9）吊篮安装验收实施施工机械检验验收表（电动吊篮）AQ-C9-2表（附2）。经参与验收各方签字，由各方存档备查。10）吊篮形式检验项目各项指标必需符合GB19155-要求11）凡未经安装验收或验收不合格吊篮，严禁投入使用。九、应急处理预案帮助和督促施工单位制订应急处理预案。预案应设领导小组，做到人员、物资、车辆、联络电话和汇报制度落实。上海XXX工程建设管理XXX县妇女儿童医院及妇幼保健计划生育服务中心项目监理部.06附：1施工机械检验验收表（电动吊篮）表AQ-C9-2编号工程名称设备型号总包单位项目责任人使用单位额定载荷租赁单位安全锁编号市建委统一编号提升机编号标定日期验收日期验收项目验收结果技术资料经过审批合格安装：技术方案 出租单位营业执照、产品合格证齐全安全锁标定证书安装、使用维护保养说明书齐全安装人员操作证件产品标牌内容是否齐全（产品名称、关键技术性能、制造日期、出厂编号、制造厂名称）吊篮平台防护吊篮主构件有没有开焊或显著腐蚀，螺栓有没有松动、缺损，外框有没有显著变形、锈蚀吊篮平台使用所需长度不能超出厂家使用说明书所要求长度吊篮平台底板四面是否装有标准高度踢脚板、吊篮平台底板是否有防滑方法，三面用密目网封闭提升机构提升机构全部装置外露部分是否装防护装置提升机连接螺母是否紧固电磁制动器和机械制动器是否灵敏有效安全装置上、下行程限位装置是否灵敏可靠超高限位器止挡安装在距顶端80cm处固定安全锁灵敏可靠，在标定使用期内，离心触发式制动距离100mm 摆臂防倾38锁绳独立设置保险绳，直径大于16mm锦纶绳，锁绳器符合要求钢丝绳钢丝绳无断丝、磨损、扭结、变形、腐蚀，无沙砾、灰尘附着，符合吊篮安全使用要求钢丝绳固定是否符合要求钢丝绳坠重应距地15cm垂直绷紧悬挂机构悬挂机构零部件是否齐全正确，安装是否符合要求，钢结构有没有开焊、变形、裂纹、破损配重应固定牢靠，重量及块数 （是否符合要求）悬挂机构挑梁外伸长度 （1.5M），两根挑梁之间距离是 ，悬挂机构前高后底设置，纤绳张紧度为前端上翘2-3cm，抗倾覆系数符合安全使用要求 （2）行走轮用木方垫起脱离地面电气系统电动吊篮专用箱必需达成一机、一闸、一漏配电箱外壳绝缘电阻大于0.5兆欧电线、电缆有没有破损，供电电压38010%电气系统多种安全保护装置是否齐全、可靠电气元件是否灵敏可靠验收结论验收人签字总包单位分包单位租赁单位安装单位监理单位验收：符合验收程序，同意使用（ ）不符合验收程序，重新组织验收（ ） 监理工程师： 年 月 日
