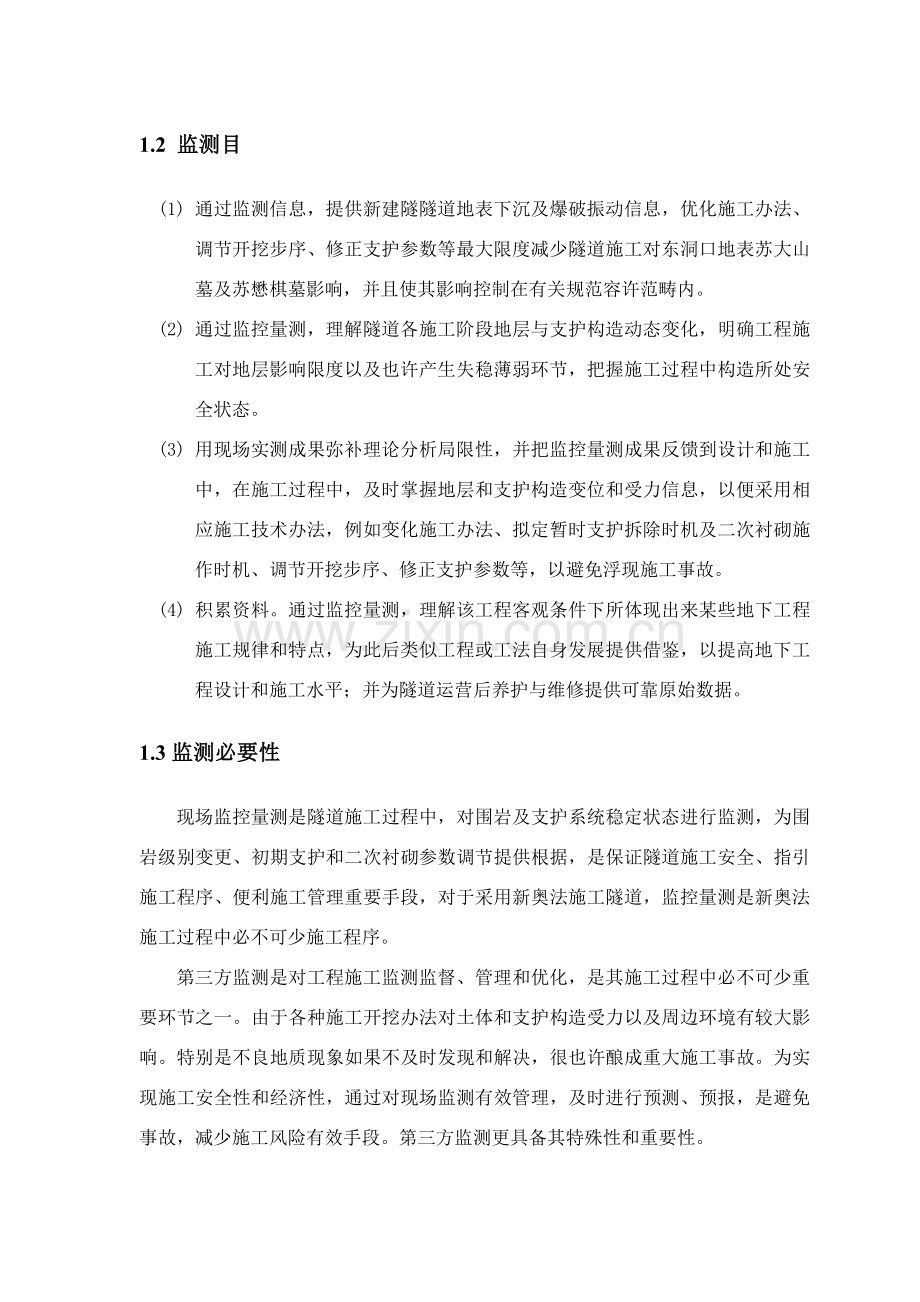

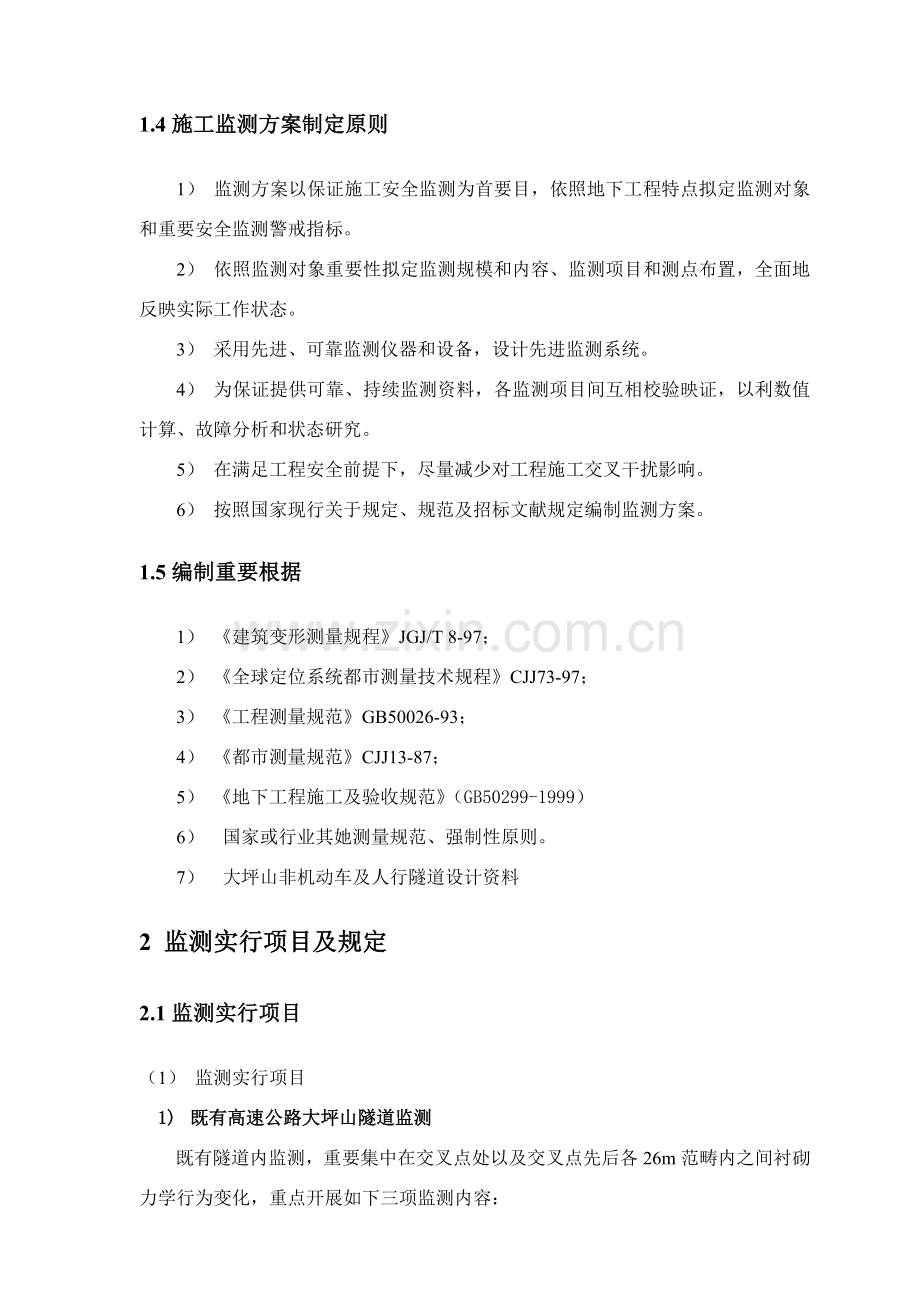

1.2 监测目(1) 通过监测信息，提供新建隧隧道地表下沉及爆破振动信息，优化施工办法、调节开挖步序、修正支护参数等最大限度减少隧道施工对东洞口地表苏大山墓及苏懋棋墓影响，并且使其影响控制在有关规范容许范畴内。(2) 通过监控量测，理解隧道各施工阶段地层与支护构造动态变化，明确工程施工对地层影响限度以及也许产生失稳薄弱环节，把握施工过程中构造所处安全状态。(3) 用现场实测成果弥补理论分析局限性，并把监控量测成果反馈到设计和施工中，在施工过程中，及时掌握地层和支护构造变位和受力信息，以便采用相应施工技术办法，例如变化施工办法、拟定暂时支护拆除时机及二次衬砌施作时机、调节开挖步序、修正支护参数等，以避免浮现施工事故。(4) 积累资料。通过监控量测，理解该工程客观条件下所体现出来某些地下工程施工规律和特点，为此后类似工程或工法自身发展提供借鉴，以提高地下工程设计和施工水平；并为隧道运营后养护与维修提供可靠原始数据。1.3监测必要性现场监控量测是隧道施工过程中，对围岩及支护系统稳定状态进行监测，为围岩级别变更、初期支护和二次衬砌参数调节提供根据，是保证隧道施工安全、指引施工程序、便利施工管理重要手段，对于采用新奥法施工隧道，监控量测是新奥法施工过程中必不可少施工程序。第三方监测是对工程施工监测监督、管理和优化，是其施工过程中必不可少重要环节之一。由于各种施工开挖办法对土体和支护构造受力以及周边环境有较大影响。特别是不良地质现象如果不及时发现和解决，很也许酿成重大施工事故。为实现施工安全性和经济性，通过对现场监测有效管理，及时进行预测、预报，是避免事故，减少施工风险有效手段。第三方监测更具备其特殊性和重要性。1.4施工监测方案制定原则1） 监测方案以保证施工安全监测为首要目，依照地下工程特点拟定监测对象和重要安全监测警戒指标。2） 依照监测对象重要性拟定监测规模和内容、监测项目和测点布置，全面地反映实际工作状态。3） 采用先进、可靠监测仪器和设备，设计先进监测系统。4） 为保证提供可靠、持续监测资料，各监测项目间互相校验映证，以利数值计算、故障分析和状态研究。5） 在满足工程安全前提下，尽量减少对工程施工交叉干扰影响。6） 按照国家现行关于规定、规范及招标文献规定编制监测方案。1.5编制重要根据1） 建筑变形测量规程JGJ/T 8-97；2） 全球定位系统都市测量技术规程CJJ73-97；3） 工程测量规范GB50026-93；4） 都市测量规范CJJ13-87；5） 地下工程施工及验收规范（GB50299-1999）6） 国家或行业其她测量规范、强制性原则。7） 大坪山非机动车及人行隧道设计资料2 监测实行项目及规定2.1监测实行项目（1） 监测实行项目1) 既有高速公路大坪山隧道监测既有隧道内监测，重要集中在交叉点处以及交叉点先后各26m范畴内之间衬砌力学行为变化，重点开展如下三项监测内容：爆破振动监测监测内容重要是隧道路面、隧道衬砌边墙爆破地震波峰值；隧道路面质点位移最大值。a. 测点布置隧道路面地震波测点沿既有隧道中线布置，在交叉点以及交叉点先后各10m处各布置一种测点，上下行两洞共布置23个测点；隧道衬砌边墙地震波布置测点有：衬砌边墙每断面对称布置两个测点，共三个断面，在交叉点以及交叉点先后各10m处各布置一种测点，上下行两洞共布置26个测点。隧道路面质点位移测点布置与路面地震波测点布置相似。爆破振动监测测点布置位置示意图b. 监测办法在测试目的建（构）筑物上设立采集点，在采集点上放置地震检波器，通过振动记录仪接受爆破产生信号，最后通过软件对振动信号解决，产生波形图。 采样频率爆破振动记录是一种持续模仿量曲线，而数据采集则是按每秒种采集点来离散记录振动曲线（量化），采样频率普通选取为5000点/每秒比较适当，这样可完全反映振动记录达1000Hz信号。采样时间对于单次爆破，普通记录时间设立为5秒钟已经完全满足记录数据需要。但对于多次爆破或延时爆破，要依照爆破持续时间拟定记录时间。持续触发选取为保证安全，要把爆破振动记录仪器放置在爆炸现场，设立好仪器记录参数仪器能依照爆破振动信号幅值与否超过设立触发门槛电压来记录信号，普通最佳选取“多次触发选取”项。选取了“多次触发选取”项可避免由于误触发而错过振动爆破信号记录。单次爆破振动信号记录：对于单次爆破，依照单次爆破持续时间设立采集时间即可，普通设立采集时间为5秒左右可保证记录到完整振动信号。多次延时爆破振动信号记录：对于延时爆破，要设立记录时间相对比较长些，保证能记录所有爆破记录。c. 监测仪器整套仪器由计算机、TOPBOX爆破震动自记仪，DD392测振仪或其他爆破地震测试仪，地震检波器构成。爆破振动测试仪d. 监测精度监测最小精度5.0cm/se. 监测频率每次爆破均需监测。f. 警戒值国内重要以爆破时质点振动速度（垂直方向）作为安全鉴定原则，由于建筑物多样性和自身强度多变性，每个建筑物抗振速度都不同，应依照详细状况而定。依照爆破安全规程（GB6722-），爆破时质点振动速度与建筑物破坏间关系如表：砖石建筑物和构筑物破坏与质点振速关系建筑物和构筑物破坏状况振速(cm/s)12抹灰中有细裂缝，掉白粉，原有裂缝有发展，掉小块抹灰0.751.51.53.0抹灰中有裂缝，抹灰成块掉落，墙和墙之间有裂缝1.56.03.06.0抹灰中有裂缝并有破坏现象，墙上有裂缝，墙之间联系被破坏2.56612墙壁上形成大裂缝，抹灰被大量破坏，砖体分离25371224建筑物严重破坏，构件联系破坏，支撑墙间有裂缝，屋檐、墙壁也许崩塌，质量不太好新老建筑物被破坏37602448 爆破振动监测；监测内容重要是测点振动速度和振幅，依照监测成果调节和优化爆破参数。详见1）节既有高速公路大坪山隧道监测爆破振动监测内容。 测点布置同地表下沉测点布置。2.2监测实行规定(1) 保证新建大坪山非机动车及人行隧道和围岩稳定，保证施工安全。(2) 保证泉厦高速公路既有大坪山隧道安全运营。(3) 最大限度减少隧道施工对东洞口地表苏大山墓及苏懋棋墓影响，并且使其影响控制在有关规范容许范畴内。3信息化监测和成果反馈3.1信息化监测流程为达到预定监测目，要进行科学合理组织安排，监测必须严格按监测流程图进行，见监测流程图。监测流程图3.2成果反馈体系依照国内都市建筑监测规则，大坪山非机动车及人行隧道第三方监测管理水平及管理体制可参照图管理水平及管理体制表。表中管理水平级按警戒值50%，管理水平级按警戒值75%，管理水平级按警戒值100%考虑。上述原则可视实际监测项目和其重要限度作恰当调节。监测成果反馈采用图监测成果反馈管理程序图管理。同步，建立健全监测工作质量保证体系，保证各项监测工作严格按监测方案及规范实行，保证监测数据精确性和真实性。监测数据收集后，及时整顿和分析进行监测值计算和图表绘制。并迅速、及时、精确地将信息（监测成果）反馈给业主。每次监测结束后，及时进行数据计算和分析，当监测成果达到警戒值时，必要及时向业主代表进行口头报告，并在24小时内将书面报告递交到业主。当监测成果未达到警戒值时，须在48小时内将书面报告递交到业主。及时向业主报告监测成果，按规定提交各种监测报告。现场监控量测，按监测方案认真组织实行，并与其他环节紧密配合，不得中断。监测成果反馈管理程序图3.3数据解决与报送监测数据解决，采用有关软件对监测数据进行集中管理。计算变化量、合计变化、变化速率、记录、分析，生成时程图和断面分布图，整顿监测数据以规范格式输出到Excel表格中。依照合同规定提供报告，程序生成图表做为报告一某些，插入报告中。存在各种问题，通过我公司在施工监控量测方面近年经验积累，能积极积极与施工单位沟通、协调、解决存在问题。同步我公司可为业主、设计及施工单位提供地质分析、物探管线调查等服务；对监测数据可进行反分析等数值解析等服务。
