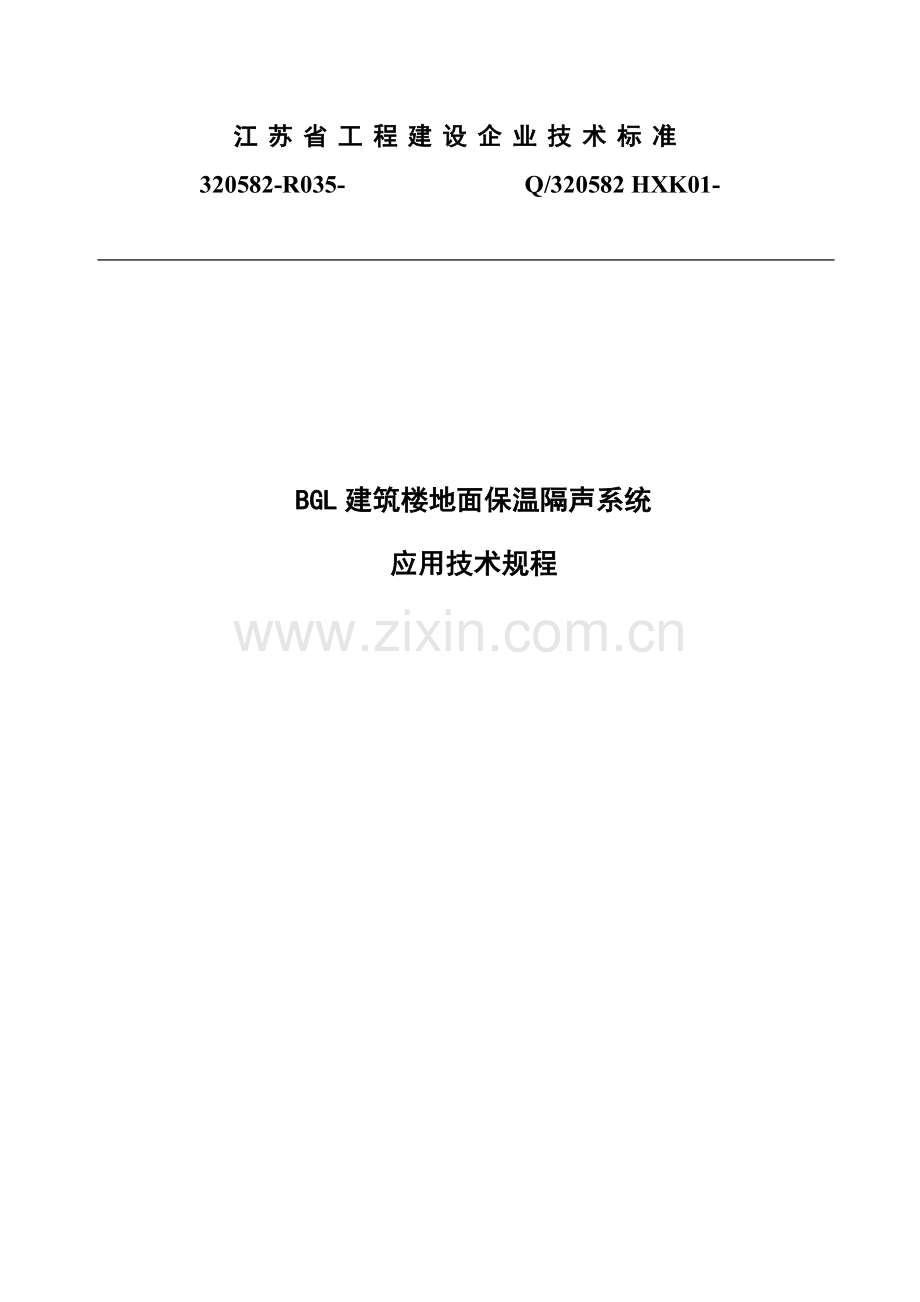

江苏省工程建设企业技术标准 320582-R035- Q/320582 HXK01-

BGL建筑楼地面保温隔声系统
应用技术规程

江苏汉旭建材科技 制订 公布
江苏省工程建设标准站 认证 公告

江苏省工程建设企业技术标准

BGL建筑楼地面保温隔声系统
应用技术规程

320582-R035-
Q/320582 HXK01-

主 编 单 位：江苏汉旭建材科技
制订公布单位：江苏汉旭建材科技
认 证 单 位：江苏省工程建设标准站

江苏凤凰科学技术出版社
南京

江苏省工程建设标准站
公 告
第35号

相关公布江苏省工程建设企业技术标准《BGL建筑楼地面保温隔声系统应用技术规程》公告

江苏汉旭建材科技制订实施企业技术标准《BGL建筑楼地面保温隔声系统应用技术规程》Q/320582 HXK01-符合江苏省工程建设企业技术标准认证公告规则，现予公告，编号320582-R035-，使用期截至12月23日。

江苏省工程建设标准站
12月24日

江苏汉旭建材科技

企业技术标准公布令

〔〕第001号

各相关单位、部门：
本企业组织编制企业技术标准《BGL建筑楼地面保温隔声系统应用技术规程》于09月20日经过了教授组审查，符合国家、行业和江苏省地方标准要求，符合江苏省工程建设技术政策要求。现同意公布，编号为Q/320582 HXK01-，自11月1日起实施。
此令。

江苏汉旭建材科技
法定代表人：曹忠伟
10月10日

前 言

本规程由江苏汉旭建材科技（地址：张家港市金港镇中华路88号善政路；邮政编码：215634；联络电话：）制订公布，负责管了解释，并对内容及实施结果负担责任。
本规程共6章，关键技术内容包含：1、总则；2、术语；3、性能要求；4、设计；5、施工；6、验收。
本规程包含江苏汉旭建材科技已申请以下两项专利技术：
实用新型专利：一个建筑用保温隔声垫板
申请号：20246447.7
发明专利：一个保温隔声垫板及其加工方法
申请号：10193154.1
本规程内容包含商标、专利等知识产权已取得全部权人就本规程编制、生产、应用等授权许可。
本规程包含全部产品、技术等由江苏汉旭建材科技直接供给，或授权许可供给。
本规程仅限于江苏汉旭建材科技或授权许可单位实施。
本规程主编单位、参编单位、关键起草人、认证单位、关键认证教授：
主编单位：江苏汉旭建材科技
参编单位：江苏省建筑科学研究院
东南大学建筑学院
南京市建筑工程质量监督站
南京市建筑材料市场管理中心
南京市建筑设计研究院
南京长江城市建筑设计股份
南京城镇建筑设计咨询
关键起草人：曹忠伟 程建波 刘必晟 郭玉洁 许锦峰 张宏 董文俊 张俊义 张瀛洲 沈中标 张良珂 吴志敏 张海遐 韩伟 李玉龙 吴京
认证单位：江苏省工程建设标准站
关键认证教授：金孝全 王然良 潘钢华 李 岗 吴立生 陶敬武 鲁开明

目 次

1 总 则 1
2 术 语 2
3 性能要求 3
3.1 系统 3
3.2 保温隔声板 4
3.3 其它材料 4
4 设 计 5
4.1 基础结构 6
4.2 通常要求 7
5 施 工 10
5.1 通常要求 10
5.2 施工工艺 10
5.3施工关键点 11
5.4施工安全 12
6 验 收 13
6.1 通常要求 13
6.2 主控项目 14
6.3 通常项目 15
本规程用词说明 16
条 文 说 明 17

1 总 则
1.0.1 为规范BGL建筑楼地面保温隔声系统在建筑工程中应用，做到技术优异、经济合理，确保工程质量，制订本规程。
1.0.2 本规程适适用于新建、扩建、改建工业和民用建筑中，采取BGL建筑楼地面保温隔声系统楼地面设计、施工和验收。
1.0.3 采取BGL建筑楼地面保温隔声系统建筑工程，除实施本规程要求外，尚应符合国家、行业和江苏省现行相关标准要求。

2 术 语
2.0.1 保温隔声板
对石墨模塑聚苯板进行加工后，在其顶面覆盖保护膜、将其底面切割成波纹状，用于建筑楼地面保温、隔声复合板。其结构示意见图2.0.1。

图2.0.1 保温隔声板结构示意图
2.0.2 BGL建筑楼地面保温隔声系统
设置在楼板上侧，自下而上由混凝土楼板基层、保温隔声板、混凝土保护层（内含钢丝网片）组成，起保温、隔声作用楼地面结构系统。
2.0.3 竖向隔声片
由EPE珍珠棉（发泡聚乙烯）材料制成，设置在保温隔声板、混凝土保护层和墙体之间竖向隔声材料；单面附有胶粘层。
2.0.4 防水胶带
粘贴在保温隔声板拼缝、竖向隔声片之间拼缝或保温隔声板和竖向隔声片之间拼缝上，预防混凝土振捣时水泥浆向下渗漏，起临时密封作用单面胶粘带。

3 性能要求
3.1 系统
3.1.1 BGL建筑楼地面保温隔声系统性能指标应符合表3.1.1要求。
表3.1.1 BGL建筑楼地面保温隔声系统性能指标
试验项目
性能指标
试验方法
传热系数〔W/（m2•K）〕
符合设计要求
DGJ32/J 23
空气声隔声性能（dB）
≥45，且符合设计要求
GB/T 19889.4
计权标准化撞击声压级（dB）
≤75，且符合设计要求
GB/T 19889.7
3.2 保温隔声板
3.2.1 保温隔声板关键规格尺寸见表3.2.1-1，其尺寸许可偏差应符合表3.2.1-2要求。

表3.2.1-1 保温隔声板关键规格尺寸
长度
（mm）
宽度（mm）
厚度
（mm）
底面波纹高度
（mm）
底面波纹波长
（mm）
1500、1800
600、900
15
3～5
22
20
4～8
25、30、35、40
5～10

3.2.1-2 保温隔声板尺寸许可偏差
试验项目
性能指标
试验方法
长度（mm）
±3.0
GB/T 6342
宽度（mm）
±2.0
厚度（mm）
±1.5
对角线差（mm）
±4.0
底面波纹波长（mm）
±2.0
底面波纹高度（mm）
±1.0
注：1 其它规格可依据需要定制；
2 底面波纹波长测量连续5个波纹后取平均值，底面波纹高度随机测量5个波纹后取平均值。

3.2.2 保温隔声板关键性能指标应符合表3.2.2要求。
表3.2.2 保温隔声板关键性能指标
试验项目
性能指标
试验方法
表观密度（㎏/m³）
18～22
GB/T 6343
体积吸水率（%）
≤15
GB/T 8810
导热系数[W/(m·K)]
≤0.035
GB/T 10294
压缩强度（KPa）
5～20
GB/T 8813
压缩弹性模量（MPa）
≤0.5
GB/T 8813
燃烧性能
不低于B1级
按GB/ T 8626和GB/ T 11785试验，按GB 8624判定
产烟特征
s1级
按GB/ T 11785试验，按GB 8624判定
烟气毒性
准安全ZA1级
按GB/ T 20285试验，按GB 8624判定
注：1 将两块保温隔声板上表面保护膜去除、底面波纹面贴合后制成样品，检验表观密度、吸水率、导热系数、压缩强度和压缩弹性模量；
2 燃烧性能、产烟特征、烟气毒性按铺地材料检验。
3.3 其它材料
3.3.1 竖向隔声片尺寸、密度应符合表3.3.1要求。
表3.3.1 竖向隔声片尺寸要求、密度指标
项目
尺寸要求、性能指标
试验方法
厚度（mm）
≥8
直尺测量
宽度（mm）
≥60
密度（㎏/m³）
≥22
GB/T 6343
3.3.2 防水胶带尺寸应符合表3.3.2要求。
表3.3.2 防水胶带尺寸要求
项目
尺寸要求
试验方法
宽度（mm）
≥40
直尺测量
3.3.3 钢丝网片尺寸许可偏差应符合表3.3.3要求。
表3.3.3 钢丝网片尺寸许可偏差
项目
许可偏差
试验方法
网孔
±2%
QB/T 3897
丝径
±0.06

4 设 计
4.1 基础结构
4.1.1 BGL建筑楼地面保温隔声系统分户（层间）楼板基础结构宜按图4.1.1设计。

图4.1.1 分户（层间）楼板基础结构
1—钢筋混凝土现浇板；2-保温隔声板；3—钢丝网片；4—混凝土保护层

4.1.2 BGL建筑楼地面保温隔声系统接触土壤地面基础结构宜按图4.1.2设计。

图4.1.2 接触土壤地面基础结构
1—素土扎实；2—素混凝土；3—水泥砂浆找平层；4—防潮层；5—水泥砂浆找平层；
6—保温隔声板；7—钢丝网片； 8—混凝土保护层

4.1.3 混凝土保护层内可设置地暖热水管，宜按图4.1.3设计。

图4.1.3 地暖楼地面基础结构
1—钢筋混凝土现浇板；2-保温隔声板；3—下层钢丝网片；4—地暖热水管；
5—上层钢丝网片；6—混凝土保护层
4.2 通常要求
4.2.1 采取BGL建筑楼地面保温隔声系统楼地面保温性能应符合江苏省、国家相关现行标准要求。
4.2.2 BGL建筑楼地面保温隔声系统分户（层）楼板传热系数按下式计算：
（4.2.2-1）
（4.2.2-2）
（4.2.2-3）
式中：
K——楼板传热系数〔W/（m2·K）〕；
R0——楼板传热阻(㎡·K/W)；
Ri——内表面换热阻(㎡·K/W)，按GB 50176附录二附表2.2 采取；
R——楼板热阻(㎡·K/W)；
R1、R2…Rn——楼板各层材料热阻（㎡•K/W）。
4.2.3 热工计算时保温隔声板热阻按下式计算：
（4.2.3）
式中： R保温隔声板——保温隔声板热阻(㎡·K/W)；
δ——保温隔声板高度(m)，包含底面波纹高度；
λ——导热系数，取0.035 W/(m﹒K)；
1.5——修正系数。
4.2.4 采取BGL建筑楼地面保温隔声系统楼板隔声性能应满足《民用建筑隔声设计规范》GB 50118及相关标准要求。经典结构分户（层）楼板隔声性能指标设计参考值见表4.2.4。
表4.2.4 经典结构分户（层）楼板隔声性能指标设计参考值
保温隔声板厚度
（mm）
空气声隔声性能（dB）
Rw+C
计权标准化撞击声压级
（dB）
15
54
68
20
64
25
60
≥30
56
注：经典结构为120mm现浇钢筋混凝土板+保温隔声板+40mm厚混凝土保护层。
4.2.5 保温隔声板厚度宜按热工计算和隔声要求共同确定，但不得低于15mm。若混凝土保护层内设置地暖热水管，保温隔声板厚度不得低于25mm。
4.2.6 混凝土保护层通常采取细石混凝土浇筑，强度等级宜为C25，厚度不低于40mm；当保护层内设置地暖热水管时，应采取豆石混凝土，强度等级宜为C15，厚度不低于50mm。
4.2.7 当地面面积超出30m2 或边长超出6m 时，混凝土保护层应按小于6m 间距设置伸缩缝。伸缩缝宽度宜为20mm，缝内可填B1级石墨模塑聚苯板。
4.2.8 混凝土保护层内应配钢丝网片，宜采取Ø3@75或Ø4@100钢丝网片；钢丝网片距离混凝土保护层顶面约10mm～20mm。若混凝土保护层内设置地暖热水管，可采取上下两层钢丝网片，钢丝网片距离混凝土保护层上下表面约10mm～20mm。

4.2.9 室内墙脚处墙面应粘贴竖向隔声片，将保温隔声板、混凝土保护层和墙体隔开。竖向隔声片应高于混凝土保护层表面。宜按图4.2.9设计。

图4.2.9 室内墙脚处墙面
1—钢筋混凝土现浇板；2-保温隔声板；3—钢丝网片；4—混凝土保护层；5—地面面层；
6-竖向隔声片；7—密封胶；8—踢脚线

5 施 工
5.1 通常要求
5.1.1 施工前应编制施工方案，并对施工人员进行培训和技术交底。
5.1.2 保温隔声板及配套材料在贮存和运输中应防晒、防雨，严禁露天堆放，必需在室内储存，板材不应平放或直接接触地面，应竖放码垛在平整干燥场地托块上，运输时应轻拿轻放。
5.1.3 基层楼板或地面素混凝土垫层完工后，经检验合格，方可进行BGL建筑楼地面保温隔声系统施工。
5.1.4 施工时环境温度不低于5℃。
5.1.5 竖向隔声片粘贴、保温隔声板铺设、防水胶带粘贴、混凝土保护层浇筑完工后，均应做好成品保护。
5.2 施工工艺
5.2.1 BGL建筑楼地面保温隔声系统施工工艺步骤应符合图5.2.1要求。
楼地面基层、墙脚处墙面处理

墙脚处墙面、穿楼板管道底部粘贴竖向隔声片

铺设保温隔声板

在保温隔声板及和竖向隔声片拼缝上粘贴防水胶带

铺设钢丝网片、安装地暖热水管

设置伸缩缝，门洞处支模

检验、加强拼缝处防水胶带

出塌饼

养护
浇筑混凝土保护层，振实、压光

图5.2.1 BGL建筑楼地面保温隔声系统施工工艺步骤

5.3施工关键点
5.3.1 楼地面基层、墙脚处墙面基层应清理洁净，无油渍、浮尘、污垢、脱模剂、风化物、泥土等影响粘结性能材料，并剔除表面突出物，使基层平整。基层应干燥。
5.3.2 在墙脚处墙面粘贴竖向隔声片。竖向隔声片应高于混凝土保护层表面，且应不间断充满房间内全部墙脚处墙面。竖向隔声片拼缝宽度不应大于1mm。
5.3.3 波纹面向下铺设保温隔声板。保温隔声板应平整铺设，板缝应相互对齐，横平竖直。相邻保温隔声板间应紧密相拼，拼缝宽度应小于2mm。保温隔声板可依据需要进行切割。
5.3.4 在保温隔声板之间拼缝、保温隔声板和竖向隔声片之间拼缝上粘贴防水胶带。防水胶带在拼缝两侧宽度应大致相等。用手向外平抹以挤出胶带里气泡并尽可能抹平胶带皱褶。若实在无法抹平，可在外侧再覆盖、粘贴一定长度防水胶带加强密封，预防浇筑混凝土时水泥浆下渗。
5.3.5 铺设钢丝网片。钢丝网片应洁净、无损伤。铺设时在钢丝网片下面垫上垫块(确保钢丝网片位置)，垫块面积大于50mm×50mm。钢丝网片搭接应用细铁丝绑扎，搭接宽度大于100mm。绑扎时应注意铁丝头向上，避免铁丝头刺破保温隔声板和防水胶带。伸缩缝处钢丝网片应断开。
5.3.6 当混凝土保护层层内设计埋设有地暖热水管时，安装地暖热水管并固定。。
5.3.7 埋设、固定伸缩缝处石墨模塑聚苯板，或预设木板条待混凝土保护层施工完成后取出。
5.3.8 门洞处支模，模板高度应大于混凝土浇筑后高度。
5.3.9 对房间内全部保温隔声板之间拼缝、保温隔声板和竖向隔声片之间拼缝上防水胶带进行检验。对有气泡、皱褶或不密封拼缝，在外侧覆盖、粘贴一定长度防水胶带加强，确保密封。
5.3.10 出塌饼，浇筑混凝土保护层。浇筑时，运输小车不可直接在钢丝网片和保温隔声板上行驶，应铺木板。在墙角处、穿楼板管道处浇筑混凝土时，应注意不使混凝土进入竖向隔声片和墙体之间。浇筑时注意立即调整钢丝网片位置。
5.3.12 混凝土保护层可用平板振捣器振捣密实；或用30kg重滚筒往返滚压，直到表面挤出浆来即可；低洼处应用混凝土补平。待2～3h混凝土稍收水后，采取铁抹子压光。压光工序必需在混凝土终凝前完成。
5.3.13 压光后覆盖并洒水养护，养护应确保覆盖物湿润，天天应洒水3～4次(天热时增加次数)。但当日平均气温低于5℃ 时，不得浇水。当混凝土保护层抗压强度达成5MPa后，其上面方可走人。养护期内严禁在其上推手推车、放重物品或随意践踏。
5.3.14 安装地暖热水管BGL建筑楼地面保温隔声系统，其施工还应遵守低温热水地板辐射供暖地面施工相关标准要求。

　5.4施工安全
5.4.1 BGL建筑楼地面保温隔声系统施工应严格遵守严格遵守安全施工相关标准和要求，施工人员应佩戴好多种劳防用具，做好职业健康保护。

6 验 收
6.1 通常要求
6.1.1 BGL建筑楼地面保温隔声系统质量验收应符合现行标准《建筑工程施工质量验收统一标准》GB 50300、《建筑地面工程施工质量验收规范》GB 50209、《建筑节能工程施工质量验收规范》GB 50411、江苏省现行建筑节能工程验收标准和其它相关标准要求。
6.1.2 保温隔声板、竖向隔声片、防水胶带及其它配套辅件（材）必需符合设计和国家及江苏省现行工程建设标准、产品标准要求。材料或产品进入施工现场时，应含有汉字标识出厂质量合格证、产品出厂检验汇报、使用期内型式检验汇报等。
6.1.3 BGL建筑楼地面保温隔声系统施工，应在主体或楼地面基层质量验收合格后进行。施工过程中应立即进行质量检验、隐蔽工程验收和检验批验收。施工完成后应进行建筑楼地面保温隔声分项工程验收。
6.1.4   BGL建筑楼地面保温隔声系统验收应按次序对下列工序和部位进行隐蔽工程验收，上一道工序经验收合格后方可进入下一道工序施工，验收应有具体文字统计和必需图像资料：
1   基层；
2   竖向隔声片粘贴；
3 保温隔声板铺设；
4 防水胶带处理拼缝；
5 钢丝网片铺设。
6.1.5   BGL建筑楼地面保温隔声系统检验批划分应符合下列要求：
1  每1000m2可划分为一个检验批，不足1000m2也为一个检验批；
2  检验批划分也可依据和施工步骤相一致且方便施工和验收标准，由施工单位和监理（建设）单位共同约定。
6.1.6 BGL建筑楼地面保温隔声系统检验批应按主控项目和通常项目验收。检验批质量验收合格，应符合下列要求：
1 主控项目应全部合格；
2 通常项目应合格；当采取计数检验时，最少应有80%以上检验点合格；
3 应含有完整施工操作依据和质量检验统计。

6.2 主控项目
6.2.1 保温隔声板、竖向隔声片、防水胶带及其它配套辅件（材）等进场时应进行质量检验和
验收，其品种、规格、厚度、性能应符合设计和相关标准要求。
检验方法：尺量，检验产品合格证、出厂检验汇报，核查使用期内型式检验汇报。
检验数量：按进场批次，每批随机抽取3个保温隔声板试样测量厚度；质量证实文件应根据其出厂检验批进行核查。
6.2.2 进场时应对保温隔声板导热系数、表观密度、吸水率、压缩强度和钢丝网片网孔尺寸、丝径进行现场抽样复验。
检验方法：核查抽样复验汇报。
检验数量：楼地面面积不足1000 m2时抽查1次；楼地面面积超出1000 m2 时，每增加 m2 应增加1次抽样；地面超出5000 m2 时，每增加3000 m2 应增加1次抽样。同项目、同施工单位且同时施工多个单位工程（群体建筑），可合并计算楼地面抽检面积。
同一工程保温隔声板、钢丝网片连续三次见证取样检测均一次检验合格时，其后现场抽样检测数量,可按要求抽样数量50%进行抽样检测。当按要求数量50%抽样检测后出现不合格时,除按“不合格”处理外，其后再进场材料仍应按原要求抽样数量进行抽样检测。
6.2.3 BGL建筑楼地面保温隔声系统施工前，应对基层进行处理，使其达成设计和施工方案要求。
检验方法：对照设计和施工方案观察检验。
检验数量：全数检验。
6.2.4 竖向隔声片粘贴应连续充满房间内全部墙脚处墙面；竖向隔声片拼缝宽度应小于1mm。
检验方法：观察检验，尺量。
检验数量：每个检验批抽取3个自然间，测量竖向隔声片拼缝宽度；其它全数检验。
6.2.5 保温隔声板铺设应平整，板缝相互对齐、横平竖直；板间拼缝宽度应小于2mm。
检验方法：观察检验，尺量。
检验数量：每个检验批抽取3处，每处10㎡，测量竖向隔声片拼缝宽度；其它全数检验。
6.2.6 拼缝上防水胶带应密封良好。
检验方法：浇筑混凝土前对拼缝上防水胶带进行观察检验。
检验数量：全数检验。
6.2.7 混凝土保护层强度等级应符合设计要求。
检验方法：核查检验汇报。
检验数量：检验同一施工批次混凝土保护层强度试块，应按每一层（或检验批）地面工程不少于1 组。当每一层（或按检验批）地面工程面积大于1000m2 时，每增加1000m2应增做1 组试块；小于1000m2 按1000m2 计算，取样1组。
6.2.8 BGL建筑楼地面保温隔声系统各层设置和结构做法应符合设计要求。
检验方法：钻孔、尺量检验。
检验数量：每个检验批抽查不得少于3处。
6.3 通常项目
6.3.1 混凝土保护层表面应密实，不应有起砂、蜂窝和裂缝等缺点。
检验方法：观察检验。
检验数量：全数检验。
6.3.2 混凝土保护层表面应平整，表面平整度小于5mm。
检验方法：用2m靠尺和楔形塞尺检验。
检验数量：每个检验批抽查不得少于3处。
6.3.3 钢丝网片安装应符合设计要求，搭接宽度大于100mm。
检验方法：钢尺量3处，取最小值。
检验数量：每个检验批抽查10%有代表性自然间或标准间，且不得少于3间。
本规程用词说明
1为便于在实施本规程条文时区分对待，对要求严格程度不一样用词说明以下：
1）表示很严格，非这么做不可：
正面词采取“必需”，
反面词采取“严禁”。
2）表示严格，在正常情况下均应这么做：
正面词采取“应”，
反面词采取“不应”或“不得”。
3）表示许可稍有选择，在条件许可时首先应这么做：
正面词采取“宜”或“可”，
反面词采取“不宜”。
2条文中指明必需按其它相关标准实施，写法为： “应按……实施”或“应符合……要求(或要求)”；非必需按指定标准实施写法为：“可参考……要求(或要求)”。

江苏省工程建设企业技术标准

BGL建筑楼地面保温隔声系统
应用技术规程

320582-R035-
Q/320582 HXK01-

条 文 说 明

目 次

1 总 则 19
2 术 语 20
4 设 计 21
4.1 基础结构 21
4.2 通常要求 21
5 施 工 22
5.1 通常要求 22
5.3施工关键点 22
5.4施工安全 22
6 验 收 23
6.2 主控项目 23

1 总 则
1.0.1 江苏汉旭建材科技针对市场实际需求，联合江苏省内省级建筑科研院所，开发出了BGL建筑楼地面保温隔声系统，编制了产品《企业标准》并经过了质监部门论证和立案。
该系统能有效处理楼上下噪音干扰、传热问题，含有显著经济、社会和环境效益。试点工程测试结果表明，系统空气隔声、撞击声隔声性能优异，远超出设计标准要求。
试点工程实践证实，BGL建筑楼地面保温隔声系统各项性能指标稳定，且含有一定领先性，其应用技术已基础成熟。为规范该产品在建筑地面工程中应用，指导工程设计、施工、验收等，确保工程质量，有必需编制应用技术规程。本规程编制过程中，参考了大量资料，总结了多个试点工程应用经验，开展了相关试验研究和工程应用分析，以期做到技术优异、安全可靠、经济合理，确保工程质量。
1.0.3 BGL建筑楼地面保温隔声系统在建筑工程应用设计、施工和验收，凡包含国家、行业及江苏省相关标准或要求，应同时遵守，尤其是其中强制性条文。

2 术 语
2.0.1 顶面保护膜不仅有保护作用，在保温隔声板受压时还能起到一定横向约束作用。
2.0.3 竖向隔声片作用关键是完全隔断混凝土保护层和四面墙面，预防形成传声桥。单面附有胶粘层便于施工。
2.0.4 防水胶带预防混凝土振捣时水泥浆向下渗漏，避免形成传声桥。防水胶带比通常胶带密封效果要好。

4 设 计
4.1 基础结构
4.1.1 常见建筑楼地面结构基础不能满足楼板撞击声隔声要求，而当建筑楼上下不一样时采暖空调时，分户（层间）楼板能耗较高。所以对分户（层间）楼板保温性能和隔声性能全部有需求。
4.1.2 对接触土壤室内地面，虽没有隔声性能要求，将保温隔声板仅作为保温层使用，可降低地面结露现象。
4.1.3 下层钢丝网片关键作用是固定地暖热水管；如有其它可靠固定方法，可仅使用一层钢丝网片（即上层钢丝网片）。

4.2 通常要求
4.2.3 修正系数取1.5，综合考虑了含水率、压缩变形、底面波纹空腔对尺寸和导热系数影响等相关原因。
4.2.4 楼板隔声包含对撞击声和空气声两种声隔绝性能。现在常见钢筋混凝土材料含有很好隔绝空气声性能。据测定，厚120mm钢筋混凝土空气隔声量在48 dB～50dB ，假如再加上其它结构方法效果会愈加好。但钢筋混凝土楼板对隔绝撞击声则显得不足。据测定，撞击声压级在80dB 左右，远达不到要求。所以，楼板撞击噪音干扰一直是居住建筑楼上下邻里矛盾热点。
4.2.6 《建筑地面设计规范》GB 50037附录A第A.0.4条要求，混凝土找平层强度等级为C15～C20。细石混凝土强度等级能够稍高。内设置地暖热水管时，对混凝土保护层厚度要求加大。
4.2.7 设置伸缩缝，关键目标是为了预防因温度改变产生不规则裂缝、空鼓等。伸缩缝应预先设置。
4.2.8 钢丝网片宜采取镀锌电焊网。
5 施 工
5.2 施工条件
5.1.4 环境温度低不利于混凝土强度增加，过低甚至可能引发冻害。
5.3 施工关键点
5.3.3 保温隔声板厚度较大，铺设密实不会产生错位、移动，故不需要错缝。板缝横平竖直有利于防水胶带粘贴和密封。板间拼缝宽度过大时可用板碎片填充、塞紧后多重粘贴防水胶带。
5.3.9 防水胶带密封效果对楼板撞击声隔声性能很关键。
5.4施工安全
5.4.1 保温隔声板是有机材料，运输、储存和施工工程中防火安全尤其要重视。

6 验收
6.2 主控项目
6.2.1 BGL建筑楼地面保温隔声系统工程使用材料品种、规格等应符合设计要求，不能随意改变和替换。在材料进场时，应经过目视和尺量、称重等方法检验，并对其质量证实文件进行核查确定。
6.2.2 现场抽样检验试验方法应遵守对应试验方法标准。现场抽样检验指标是否合格，应依据设计要求和产品标准判定。现场抽样检验应为见证取样送检，由含有见证资质检测机构进行试验。
