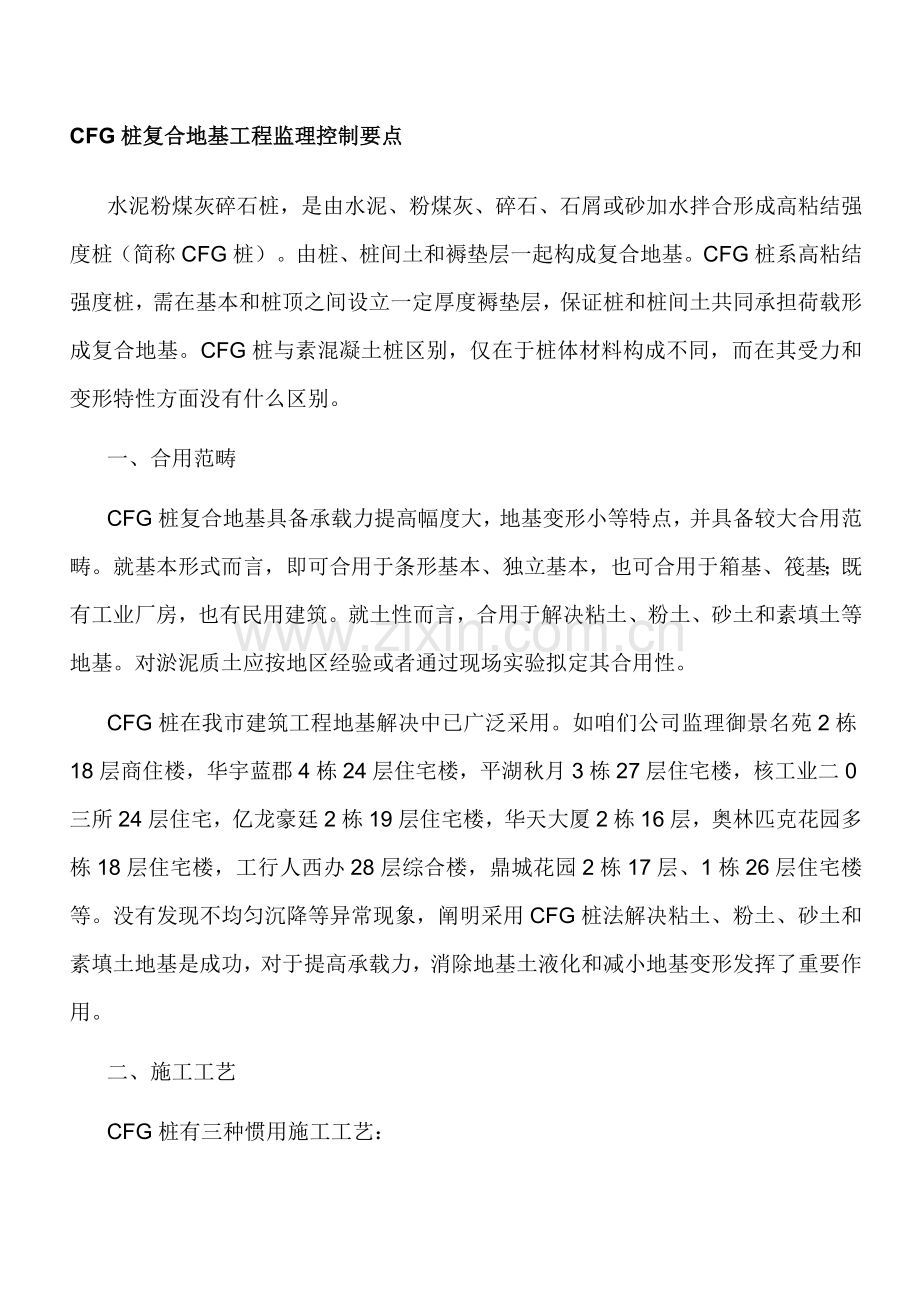

CFG桩复合地基工程监理控制要点
水泥粉煤灰碎石桩，是由水泥、粉煤灰、碎石、石屑或砂加水拌合形成高粘结强度桩（简称CFG桩）。由桩、桩间土和褥垫层一起构成复合地基。CFG桩系高粘结强度桩，需在基本和桩顶之间设立一定厚度褥垫层，保证桩和桩间土共同承担荷载形成复合地基。CFG桩与素混凝土桩区别，仅在于桩体材料构成不同，而在其受力和变形特性方面没有什么区别。
一、合用范畴
CFG桩复合地基具备承载力提高幅度大，地基变形小等特点，并具备较大合用范畴。就基本形式而言，即可合用于条形基本、独立基本，也可合用于箱基、筏基；既有工业厂房，也有民用建筑。就土性而言，合用于解决粘土、粉土、砂土和素填土等地基。对淤泥质土应按地区经验或者通过现场实验拟定其合用性。
CFG桩在我市建筑工程地基解决中已广泛采用。如咱们公司监理御景名苑2栋18层商住楼，华宇蓝郡4栋24层住宅楼，平湖秋月3栋27层住宅楼，核工业二0三所24层住宅，亿龙豪廷2栋19层住宅楼，华天大厦2栋16层，奥林匹克花园多栋18层住宅楼，工行人西办28层综合楼，鼎城花园2栋17层、1栋26层住宅楼等。没有发现不均匀沉降等异常现象，阐明采用CFG桩法解决粘土、粉土、砂土和素填土地基是成功，对于提高承载力，消除地基土液化和减小地基变形发挥了重要作用。
二、施工工艺
CFG桩有三种惯用施工工艺：

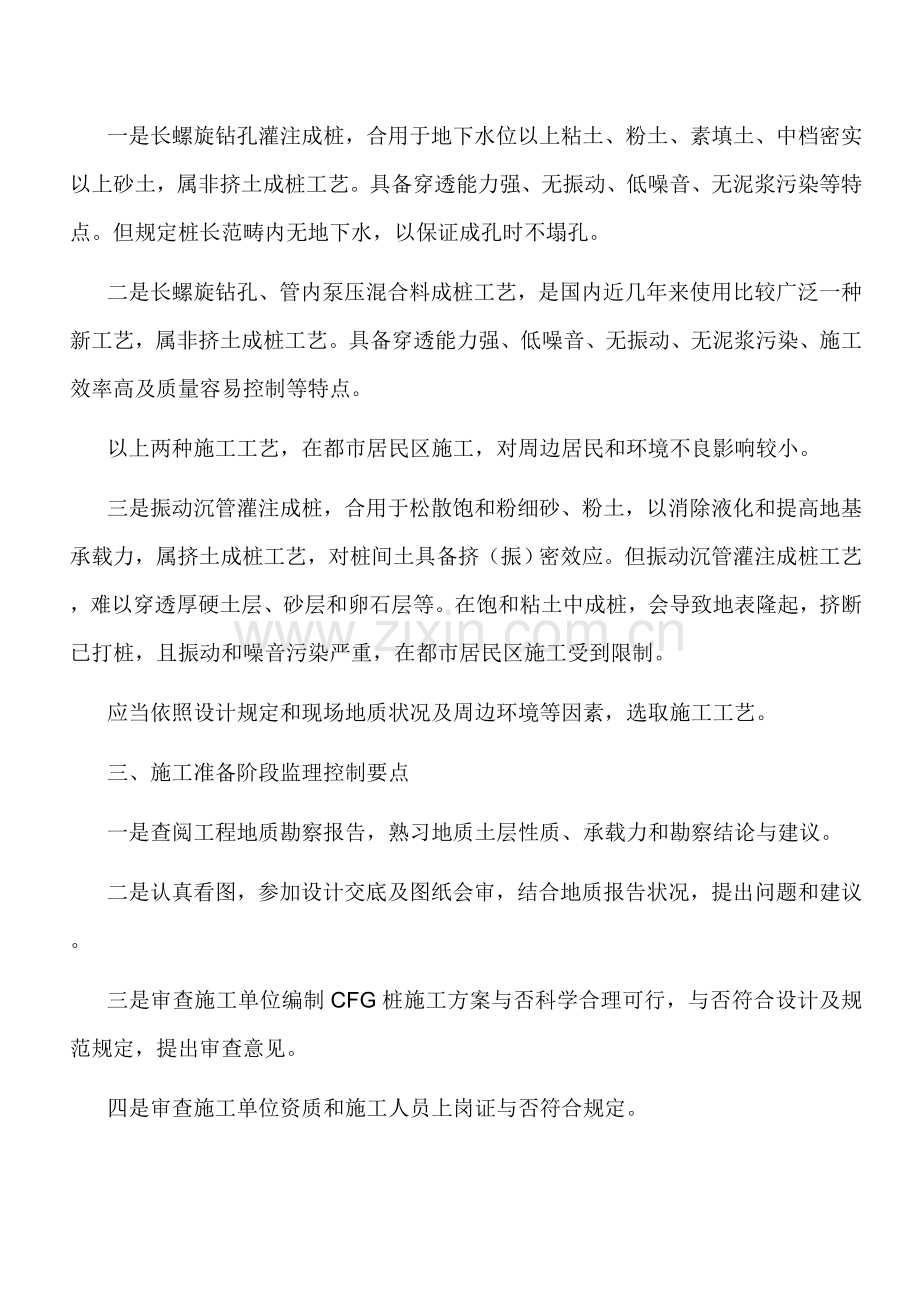

一是长螺旋钻孔灌注成桩，合用于地下水位以上粘土、粉土、素填土、中档密实以上砂土，属非挤土成桩工艺。具备穿透能力强、无振动、低噪音、无泥浆污染等特点。但规定桩长范畴内无地下水，以保证成孔时不塌孔。
二是长螺旋钻孔、管内泵压混合料成桩工艺，是国内近几年来使用比较广泛一种新工艺，属非挤土成桩工艺。具备穿透能力强、低噪音、无振动、无泥浆污染、施工效率高及质量容易控制等特点。
以上两种施工工艺，在都市居民区施工，对周边居民和环境不良影响较小。
三是振动沉管灌注成桩，合用于松散饱和粉细砂、粉土，以消除液化和提高地基承载力，属挤土成桩工艺，对桩间土具备挤（振）密效应。但振动沉管灌注成桩工艺，难以穿透厚硬土层、砂层和卵石层等。在饱和粘土中成桩，会导致地表隆起，挤断已打桩，且振动和噪音污染严重，在都市居民区施工受到限制。
应当依照设计规定和现场地质状况及周边环境等因素，选取施工工艺。
三、施工准备阶段监理控制要点
一是查阅工程地质勘察报告，熟习地质土层性质、承载力和勘察结论与建议。
二是认真看图，参加设计交底及图纸会审，结合地质报告状况，提出问题和建议。
三是审查施工单位编制CFG桩施工方案与否科学合理可行，与否符合设计及规范规定，提出审查意见。
四是审查施工单位资质和施工人员上岗证与否符合规定。
五是审核施工单位定位放线成果，复核测量控制基准点，检查保护办法，防止碾压碰撞。
六是检查地基普探与否符合规定，审核普探报告，监督检查问题坑解决。
七是检查施工机械装备，与否符合施工工艺规定。
八是检查试桩所用材料外观质量，审核质量证明文献，按规定见证取样送检复试，并见证试桩留置试块。
九是检查复核试桩桩位、桩径、桩深度、桩顶标高、塌落度和灌入量，与否符合设计规定和质量检查原则。施工桩顶标高宜高出设计桩顶标高不少于0.5M。
十是试桩完毕28天后，监理现场见证检测单位按规定进行CFG桩复合地基质量检测；建设单位将检测报告送设计单位审查确认后，才干打工程桩。
十一是试桩是用商品混凝土，还是现场自拌混凝土，必要与工程桩一致。如果采用现场搅拌混凝土，必要使用自动计量配料机和强制式搅拌机，以保证混凝土拌制质量。
十二是编制CFG桩复合地基工程监理实行细则。
四、施工阶段监理控制要点
一是试桩检测报告经设计单位审查批准后，开始工程桩施工。
二是检查验收进场材料出厂合格证、质量检查报告，并按规定见证取样送检复试合格后，方可使用。
三是检查设计配合比、施工配合比、电子自动计量配料机、搅拌机和开盘鉴定，与否符合设计及规范规定。
四是检查复核桩位放线，与否符合设计规定。
五是检查桩径、深度、塌落度、桩顶标高、垂直度和灌入量，与否符合设计及规范规定。
六是现场见证施工单位按规定留制试块，每台机械一天应做一组试块，原则养护，测定抗压强度。
七是成桩过程中应实行旁站监理，做好旁站监理记录，并由旁站监理人和施工单位质检员签字。
八是成桩过程中应检查监督施工单位严格控制粉煤灰掺量和塌落度以及拨管速度，防止发生泌水、离析、堵管、缩径、断桩问题。
九是CFG桩完毕28天后，人工清除桩间土和截桩头，且不得导致桩顶标高如下桩身断裂和扰动桩间土。为了截桩高低一致，且不破坏桩体，应测量并在每根桩顶标高处用红漆划上标志，以保证人工截桩标高精确，不破坏桩顶标高如下桩体。
十是，监理现场见证检测单位对CFG桩复合地基质量进行实验检测，出具检测报告，须经设计单位审查确认符合设计规定，质量合格后，方可进行褥垫层施工。
十一是，褥垫层材料宜用中砂、粗砂、级配砂石和碎石最大粒径不适当不不大于3cm。不适当采用卵石，因咬合力差，扰动性大，不能保证褥垫层厚度均匀。褥垫层铺设夯实后，夯填度（夯实后厚度与虚铺厚度比值）不得不不大于0.9.
五、工程验收阶段监理控制要点
一是CFG桩复合地基质量检查原则：

项目
序号
检查项目
容许偏差或容许值
检查办法
单位
数值
主控项目
1
原材料
设计规定
查出厂合格证、见证取样送检复试报告
2
桩径
mm
-20
用钢尺量
3
桩长
mm
+100
测桩管长度或垂球测孔深度
4
桩身强度
设计规定
查28d试块强度
5
地基承载力
设计规定
静载荷实验
普通项目
1
桩身完整性
按桩基检测技术规范
2
桩位偏差

≤0.40D
用钢尺量，D为桩径
3
桩垂直度
%
≤1.5
用经纬仪测量
4
褥垫层夯填度
≤0.9
用钢尺量
注：1、桩径容许偏差负值是指个别桩断面。
    2、夯填度指夯实后褥垫层厚度与虚铺厚度比值。
二是专业监理工程师审查施工单位报送CFG桩复合地基检查批质量验收登记表和工程验收资料，内容涉及竣工平面图，施工记录，材料实验报告，CFG桩复合地基质量检测报告、普探报告等，与否齐全、完整、符合设计及规范规定。
三是总监理工程师组织建设、勘察、设计、施工、监理、检测、质监站等单位关于人员，对CFG桩复合地基进行工程验收，审核验收资料，查看现场，与会各方刊登验收意见，确认程序合法，质量合格后，参建各方在《CFG桩复合地基子分部工程质量验收记录》上签字承认后，才干进行基本工程施工。
六、结束语
水泥粉煤灰碎石桩（简称CFG桩），经各地工程实践证明是比较成熟地基解决办法，早已列入了（《建筑地基解决技术规范》JGJ79-）和（《建筑地基基本工程施工质量验收规范》GB50202-）。但是由于施工单位多数是农民工队伍，管理不规范，人员素质低，质量意识淡薄，只顾经济效益，不顾工程质量问题时有发生，如桩位不准、错位、漏桩、深度不够、缩径、断桩等，不符合设计和《规范》规定问题。因而，规定施工单位应加强自身建设，规范管理。严格按照设计文献和《规范》规定，认真组织，精心施工，粗活细做，一次成活，避免返工，导致损失；监理单位监理人员（或建设单位工地代表），应当加强监管力度，在审查、审核、审批、巡视、旁站、见证取样送检和平行检查过程中，发现问题，及时纠正，不能姑息迁就，放任自流。只有精心施工，严格监理，才干保证CFG桩施工质量。

GJ0.1-2-1
技 术 核 定 单
工程名称
正大·美丽泉CFG桩基工程
关于图号

内 容
依照现场状况某些断桩凹陷深度为300-500mm，已达不到设计规定桩长，现采用设计图纸碎石级配填充，在施工碎石褥垫层时一起补齐。

主管： 审核： 经办：

年 月 日
设计单位：
审核：
经办： （签章）
年 月 日
建设单位：
意见：
（签章）
年 月 日
监理工程师：
意见：
（签章）
年 月 日
施工单位：
技术负责人：
（签章）
年 月 日
郑州市重点建设工程质量监督站监制
