LNG充装操作作业规程.docx

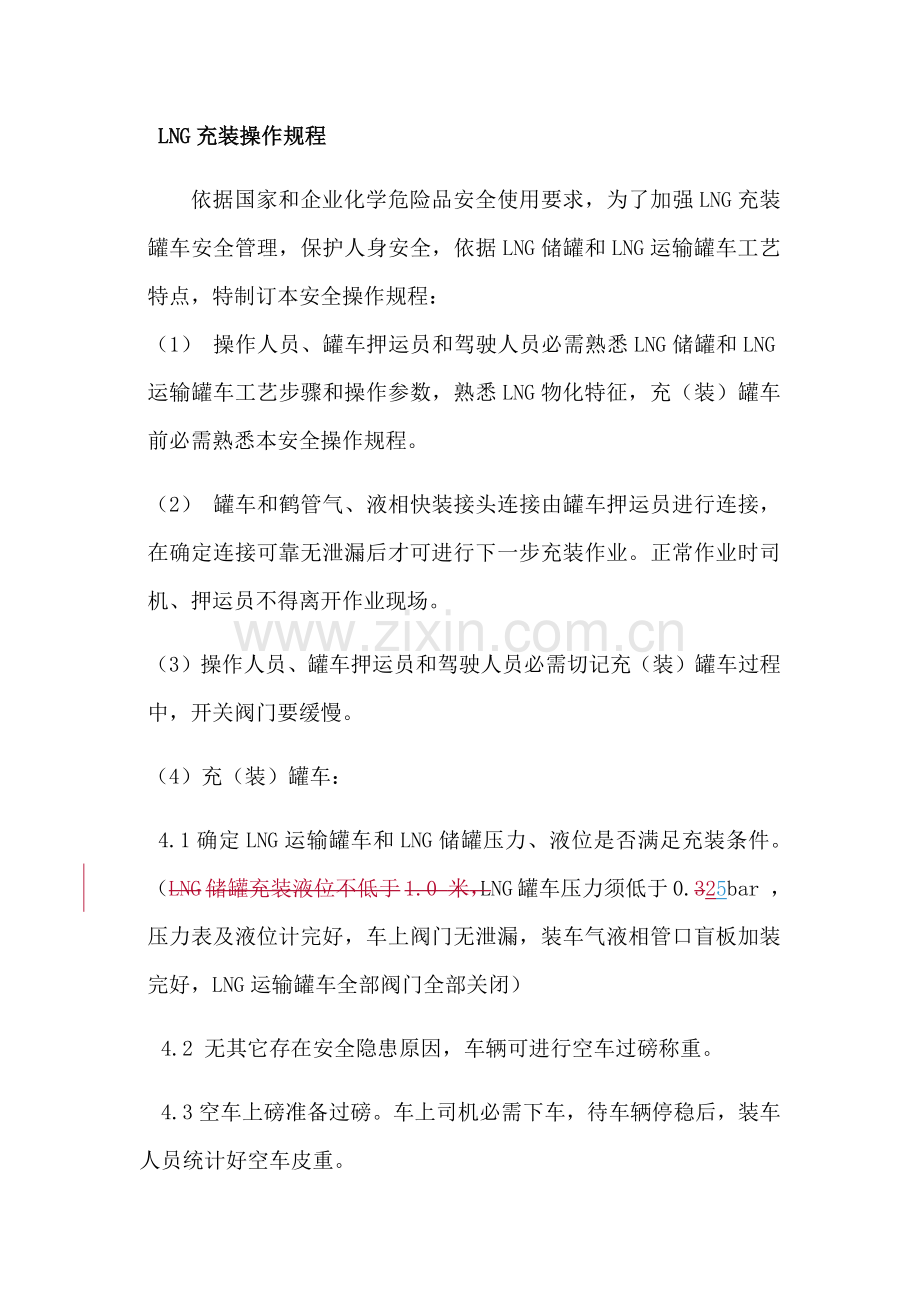

LNG充装操作规程 依据国家和企业化学危险品安全使用要求，为了加强LNG充装罐车安全管理，保护人身安全，依据LNG储罐和LNG运输罐车工艺特点，特制订本安全操作规程：（1） 操作人员、罐车押运员和驾驶人员必需熟悉LNG储罐和LNG运输罐车工艺步骤和操作参数，熟悉LNG物化特征，充（装）罐车前必需熟悉本安全操作规程。 （2） 罐车和鹤管气、液相快装接头连接由罐车押运员进行连接，在确定连接可靠无泄漏后才可进行下一步充装作业。正常作业时司机、押运员不得离开作业现场。 （3）操作人员、罐车押运员和驾驶人员必需切记充（装）罐车过程中，开关阀门要缓慢。 （4）充（装）罐车： 4.1确定LNG运输罐车和LNG储罐压力、液位是否满足充装条件。（LNG储罐充装液位不低于1.0 米，LNG罐车压力须低于0.325bar ，压力表及液位计完好，车上阀门无泄漏，装车气液相管口盲板加装完好，LNG运输罐车全部阀门全部关闭）4.2 无其它存在安全隐患原因，车辆可进行空车过磅称重。4.3空车上磅准备过磅。车上司机必需下车，待车辆停稳后，装车人员统计好空车皮重。4.4空车过磅后，开往装车鹤管处准备装车。当车辆停稳后，司机应立即将车辆熄火，拉上手刹并将车辆钥匙拔出。4.5 确定LNG储罐气、液相出口全部阀门全部关闭。LNG运输罐车液相管和气相管、装车鹤管接口完好无损。 4.6 确定罐车和装车鹤管附件静电接地线良好，完成罐车和装车 鹤管静电接地。 4.7 装车鹤管和LNG运输罐车气、液相管分别对应连接好，并确定无误。 4.8 LNG储罐V701A/B至LNG泵步骤正确。确保一个罐进液一个罐装车。4.9确保装车台氮气线至LNG管线阀门关闭。确保LNG装车台气液相放空阀关闭。4.10确保LNG泵至装车台步骤正确。打开除LNG泵出口阀门外至LNG罐车液相管线全部阀门。4.11检验LNG装车台气相管线回气至LNG储罐步骤正确。确保除LNG装车台气相一道阀门关闭外，其它阀门全开。4.12开启LNG泵。4.13检验立即开启LNG泵入口阀门打开。4.14检验LNG泵氮封压力为5barPsi。4.15检验LNG泵泵轴和LNG泵电机无结霜现象。4.16中控室检验LNG泵频率设定为0。4.17经过LNG泵出口放空阀排气对泵进行冷却和灌泵，当现场放空阀显示排出液体方可进行下一步。4.18联络配电室送电并问询是否达成启机条件，配电室检测机体部件温度应等于或低于-20方可达成启机条件。4.19开启LNG泵，当LNG泵出口压力高于0.3Mpa后可缓慢打开泵出口阀门。当LNG泵出口阀门开度大于50%后关闭放空阀门。在操作时应注意LNG泵电流不能大于其额定电流54A。在开启2台LNG泵时就注意保持其频率相同或尽可能靠近以预防其中一台泵超电流和不上量。4.20装车台应时刻注意LNG罐车装车情况。当LNG罐车压力高时应打开其气相阀门来降低LNG罐车压力。4.21在增加装车数量和降低装车数量前均应通知中控室，方便于中控室即时调整LNG泵频率。4.22装车完成后，降低LNG泵频率至30，运转一台LNG泵将LNG打回流至LNG储罐。在装车完成后，在日常巡检中，应时刻注意观察运转中LNG泵出口压力，预防因LNG泵不上量造成对LNG泵损害。4.23装车完成后应关闭液相鹤管上阀门，关闭罐车下进液阀门，关闭装车台气液相管线气液连通线前阀门后，打开液相鹤管上阀门，使用氮气吹扫液相管线2分钟将LNG液体经LNG罐车上进液至罐车内。4.24关闭氮气吹扫和罐车上进液阀门后，打开气液相放空阀放空鹤管内压力，待拆除鹤管和LNG罐车连接后方可关闭放空。4.25 LNG罐车全部气液相管口加装盲板，拆除静电接地线并移除罐车枕木后方可许可发动LNG罐车。4.26重车过磅上磅准备过磅。车上司机必需下车，待车辆停稳后，装车人员统计好充装重量，并按相关要求填写单据。4.27经门岗再次检验登记后LNG罐车方可离开LNG工厂。（5）充（装）罐车安全注意事项5.1充（装）罐车过程中，操作人员必需穿戴必需防护劳保用具。 5.2装罐车操作人员应熟悉步骤、熟悉LNG物性，熟悉本操作规程。 5.2在任何情况下，管道结冻时，不可敲打、火烤、水喷淋管线、 阀门等。 5.3在任何情况下，严禁水分、油污及机械杂质进入罐车、储罐或管道。5.4 LNG运输罐车内应留有不少于最大充装量 0.5%或 100kg 余量，且应保持不低于 0.1Mpa 压力。5.5在任何情况下，有液体时，严禁快速打开LNG运输罐车气 相截止阀或液相截止阀泄压，泄压时必需缓慢。5.6罐车严禁超量充装，冬天不得超出罐车最大充装量 890%， 夏天不超 70%。 5.7在充装罐车过程中，如发觉泄漏，必需先关闭相关截止阀管线泄压置换后，方可紧固，严格严禁任何情况下带压操作。 5.8定时检验鹤管接口和放液压部件情况，如有问题立即处理。5.9储罐和罐车压力表及安全阀按“压力容器安全技术监察规程”进行定时检验，液位计应注意其正确性。罐车到站保安组安全检验充装班长检验罐车过磅人员检验罐车车体及附件正常查对装车计划单连接罐车鹤管装车班开始充装作业装车完成检验液位符合要求罐车离开鹤管重车过磅空车过磅罐车对位计量、充装、保安在过磅榜单上签字罐车离站
