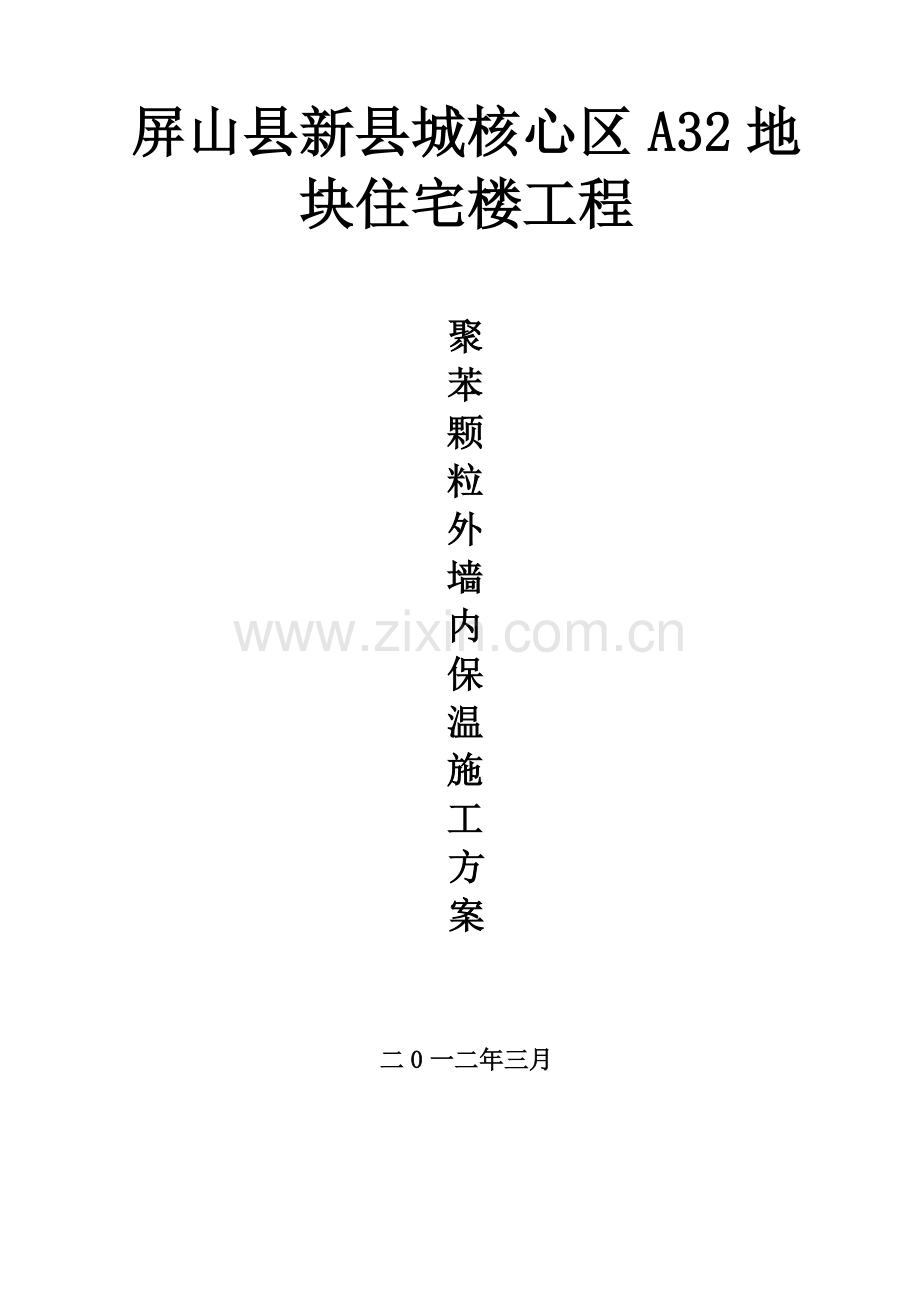

保温综合项目施工组织设计.doc

屏山县新县城核心区A32地块住宅楼工程

聚
苯
颗
粒
外
墙
内
保
温
施
工
方
案

二0一二年三月

目 录

一、编制根据
二、工程概况
三、施工组织布置和协调管理
四、施工现场管理组织
五、重要施工机具配备
六、施工现场暂时设施
七、施工办法
八、工程质量保证办法
九、施工进度筹划保证办法
十、工程安全生产保证办法
十一、文明生产、文明施工保证办法

一、编制根据
1.1《公共建筑节能设计原则》GB 50189-
1.2《四川居住建筑节能设计原则》DB51/5027-
1.3《外墙保温工程技术规程》JGJ144-
1.4《建筑外门窗气密、水密、抗风压性能分级及检测办法》GB/T7106-
1.5《民用建筑外保温系统及外墙装饰防火暂行规定》公通字【】46号
1.6《建筑装饰装修工程质量验收规程》(GB50210—)
1.7《居住建筑节能保温隔热工程质量验收规程》DB51/5033-
1.8《聚苯颗粒外墙外保温系统》JG158-
1.9施工图纸
1.10国家和地方有关规范、规定
二、工程概况
工程名称：屏山县新县城核心区A32地块住宅楼。
墙面保温体系为聚苯颗粒外墙内保温体系，外窗采用采用多腔塑钢型材中空玻璃窗和单层玻璃窗，凸窗不透明某些顶部、底部、侧面保温隔热采用玻化微珠无机保温砂浆，屋面采用酚醛保温板。详细做法为：
1、起居室、卧室、书房、商业网点等采暖空调房间外窗(涉及阳台推拉玻璃门)面积≤4.0㎡采用多腔塑钢型材中空玻璃窗(5+6A+5)，4.0㎡＜外窗(涉及阳台推拉玻璃门)≤8.0㎡采用多腔塑钢型材中空玻璃窗(5+12A+5)。厨房、卫生间、楼梯间等非采暖空调房间外窗采用多腔塑钢型材单层玻璃窗(5mm单层)。
2、住宅坡屋面保温施工，在构造层上做水泥砂浆找平层15mm厚，酚醛保温板30mm厚，水泥砂浆找平层15mm厚，防水层(见防水施工专项施工方案)，水泥砂浆找平层，屋面瓦施工。
3、住宅平屋面保温施工，在构造层上做水泥砂浆找平层20mm厚，水泥炉渣找坡层平均厚度60mm厚，水泥砂浆找平层20mm厚，防水层(见防水施工专项施工方案)，酚醛保温板30mm厚，细石砼40mm厚(内配钢筋)。
4、住宅外墙内保温施工，胶粉聚苯颗粒保温层30mm厚，聚合物砂浆5mm厚(内嵌网格布)。
5、凸窗不透明某些顶部、底部、侧面保温隔热施工，玻化微珠无机保温砂浆25mm厚，聚合物砂浆5mm厚(内嵌网格布)。
6、商铺平屋面保温施工，在构造层上做基层解决剂，水泥砂浆找平层20mm厚，水泥炉渣找坡层平均厚度60mm厚，水泥砂浆找平层25mm厚，防水层(见防水施工专项施工方案)，酚醛保温板35mm厚，细石砼40mm厚(内配钢筋)。
7、商铺外墙保温施工从外到内各层为，饰面层，15mm厚1:3水泥砂浆，胶粉聚苯颗粒保温层25mm厚，页岩空心砖/钢筋混凝土，胶粉聚苯颗粒保温层25mm厚，抗裂砂浆5mm厚(内嵌网格布)。
三、施工组织布置和和协调管理
3.1施工组织布置
3.1.1一切施工协调管理即人、材、物一方面要满足施工进度筹划规定，并及时调节，保证工程总施工进度筹划实行。
3.1.2无条件服从施工总筹划安排。
3.2施工协调管理
3.2.1与监理工程师协调
(1)在施工全过程中，严格按照业主及监理工程师批准“施工大纲”“施工组织设计”进行施工管理。在各施工班组 “自检”和项目工程施工专检基本上，接受监理工程师验收和检查，并按照监理规定，予以整治。
(2)贯彻公司己建立质量控制、检查、管理制度，并据此对各施工班组予以监控，保证产品达到一次性验收合格。属下任何施工班组工作失职、失误均视为我司工作失误。
(3)所有进入现场使用成品、半成品、材料、均积极向监理提交产品合格证或检查报告。
(4)按部位或分项工序检测质量，严格执行上道工序不合格、下道工序不施工准则，使监理能顺利开展工作。在现场质量管理工作中，维护好监理工程师权威性。
3.2.2与业主间协调
(1)按总进度制定控制节点，检查本节点实行状况，制定、修正、调节下一种节点实行规定。
(2)会同业主代表定期或不定期地组织对工程节点、工程质量，安全生产、工程技术资料及原材料等检查，并对检查成果做好书面记录进行汇总、总结，在总结中不断改进、提高。
(3)公司项目管理部门以周为单位，提出工程简报，向业主和各关于单位反映，通报工程进展状况及需要解决问题，使关于各方理解工程进行状况及时解决施工中浮现困难和问题，以保证工程进度。
3.2.3与土建施工方配合
依照本工程土建施工实际状况，制定详细方案办法，涉及施工管理人员构成，互相之间技术交底、互相联系、互相检查督促办法，保证整个工程施工顺利进行。
四、施工现场管理组织
项目经理：1人，全面负责该工程项目施工管理工作。
技术负责人：1人，，负责解决施工中技术问题、技术交底与施工操作规程培训、监督各施工班组施工质量、代表我方参加工程竣工验收。
质检员：1人，负责监督各施工班组施工质量
安全负责人：1人，负责项目施工安全制度制定、检查与执行。
资料员：1人，负责收发整顿告知、报告，完善竣工资料。
材料员：1人，负责施工现场各种材料、物资采购、库房管理及发放。
工长：1人，负责工程现场管理，施工技术指引与施工进度。

附项目部组织管理机构图

五、重要施工机具配备
机具名称
单 位
数 量
机具名称
单 位
数 量
砂浆搅拌机
台
2
运料斗车
台
16
水桶
只
40
2—3米靠尺
把
7
滚刷
把
8
铅坠
只
7
电锤
把
6
水泥钉
粒
若干
切割机
台
3
抹刀
把
20
剪刀
把
5

六、施工现场暂时设施
6.1暂时用地、用房
序 号
名 称
面积(平方米)
备 注
1
搅拌站
50

2
材料库房
80

3
现场办公室
10

4
职工宿舍
100

6.2施工用电
采用五芯电缆，从业主提供电源处接入现场。并且设分派电箱，施工现场暂时用电安全技术规范，依照国标JGJ-59-99原则实行。
6.3施工用水
依照业主提供应水管进口头子接入水源，并设立储水桶，以防用水高峰期供水局限性。
七、施工办法
7.1墙面保温工艺流程
墙体找平→基层墙体清理→吊垂直、房间套方、贴饼、冲筋→界面解决→抹保温浆料→抹抗裂砂浆→压入网格布→抹抗裂砂浆→饰面层。
7.2胶粉聚苯颗粒浆料基本构造图

胶粉聚苯颗粒外墙内保温构造图
7.3施工要点
7.3.1基层解决
墙面应清理干净，清洗油渍、清扫浮灰等；墙面松动某些应采用办法加固，风化某些应剔除干净。墙表面凸起物不不大于或等于10mm时应剔除。
7.3.2界面解决
将界面剂与水混合均匀搅拌成均匀浆状，稠度以能用滚筒或刷子以便滚刷为宜；将界面齐均匀涂刷在基层表面，以改进保温层和基层间粘结能力，配好界面砂浆在2小时内用完。
7.3.3保温层材料配制：
先将30㎏水(可视详细状况作微量调节)加入强制式搅拌机内，再加入一袋产25㎏保温胶粉料，搅拌3-5分钟形成均匀胶浆后再加入聚苯颗料骨料，再搅拌3-5分钟至形成均匀浆体状。搅拌好保温浆料必要在4小时内用完。
7.3.4保温层施工
每遍所抹聚苯颗粒浆料厚度不适当超过20mm，本工程聚苯颗粒浆料保温层厚度为30mm厚，施工时分两遍抹成，每遍施工间隔时间为24h。施工温度偏低时，间隔时间应延长。
聚苯颗粒浆料保温层施工应由上而下。
最后一遍聚苯颗粒浆料施工时应达到贴饼、冲筋厚度，并用大杠搓平，使墙面平整度达到规定。
保温层固体干燥(普通5d)后，方可进行下一道工序施工。
注意保证保温层与墙体粘结要达到密实，禁止有空鼓、脱落现象。保温层成形时要保证其平整度、垂直度及表面光洁度，达到四川地方原则，《居住建筑节能保温隔热工程质量验收规程》DB51/5033-。
门窗保温施工时，保温层必要翻边至门边或窗边。
凸窗不透明某些顶部、底部、侧面保温施工为：界面解决，玻化微珠无机保温砂浆25mm厚，抹抗裂砂浆5mm厚，压入网格布，饰面层。

凸窗不透明某些顶部、底部、侧面保温构造图
7.3.5抗裂砂浆及网格布施工
将2-3mm厚搅拌均匀柔性抗裂砂浆底料，按老式水泥砂浆施工办法均匀地压抹在保温层表面，使之平整密实。收光压实后及时将裁好耐碱玻纤网格布用铁抹子压入抗裂砂浆内，网格布不得皱褶、空鼓、翘边。网格布之间横向搭接长度≥80mm，纵向搭接≥100㎜，随后抹上柔性抗裂砂浆面料。压好后网格布应尽量接近抗裂砂浆外缘，以露纹不见网为最佳。 抗裂砂浆总厚度宜控制在5mm，不适当过厚。表面不适当过于光滑，应有一定粗糙度，以便于后工序施工。
在墙面阳角处，设1.5米高专用护角，护角应夹在两层耐碱网格布之间。阴阳角处两侧耐碱网格布应双向绕角互相搭接，各侧搭接宽度不不大于200㎜。
门窗洞口四角应预先沿45〇 方向增贴200㎜×400㎜附加耐碱网格布。
7.3.6施工部位
设计规定所有外墙。同步外墙和内墙交接处保温要向内墙翻边，宽度为600mm。
7.4屋面保温施工
7.4.1、工艺流程
基层清理→弹线找坡→管根固定→防水层施工→保温层铺设→细石砼保护层。
7.4.2、基层清理：现浇混凝土构造层表面，应将杂物、灰尘清理干净。
7.4.3、弹线找坡：按设计坡度及流水方向，找出屋面坡度走向。
7.4.4、管根固定：穿构造管根在保温层施工前，应用细石混凝土塞堵密实。
7.4.5、保温层铺设
7.4.5.1、酚醛板保温层铺设
7.4.5.1.1、酚醛板保温层：直接铺设在防水层上，表面两块相邻板边厚度应一致。
7.4.5.1.2、粘结铺设酚醛板保温层：酚醛板保温材料用粘结材料平粘在屋面基层上；酚醛板材料使用胶结料粘贴。
屋面保温构造
7.5成品保护
保温基层施工完毕后，因强度较低，应注意勿让外物扰动基层，影响粘结效果。面层罩面未达强度前，禁止外力因素重击，以免影响成型效果。对施工现场合有预埋件、管件进行保护，以免施工时粘上砂浆或受到损坏。
7.6重要控制项目
本系统所使用所有材料质量和技术性能均应满足关于国标、行业原则及本规程规定，应检查出厂合格证或进行复检。
保温层厚度及构造做法应符合建筑节能设计规定，保温层厚度应均匀，不容许有超规程正负偏差。
保温层与基层墙体以及各构造层之间必要粘结牢固，无脱层、空鼓、裂缝。
7.7普通控制项目
表面平整、干净、接茬平整，无明显抹纹，线角应顺直、清晰、面层无粉化、起皮、爆灰等现象。
阳角需作护角，以及门窗洞口四角等部位均需用网格布加强。
墙面埋设暗线、管道后，墙面用网格布和抗裂砂浆加强，表面抹灰平整。

检查项目
项 目
容许偏差(mm)
检查办法
水面垂直
4
用2米托线板检查
表面平整
4
2米靠尺及塞尺检
阴阳角垂直
4
用2米托线板检查
阴阳角方正
4
2米靠尺及塞尺检
分格条(缝)平直
3
拉5m小线和尺量检
上下窗口左右偏移
≯20
用经纬仪、吊线检查
同层窗口上、下
≯20
用经纬仪、吊线检查
保温层厚度
(0、+3)
用探针、钢尺检查

八、工程质量保证办法
8.1项目工程质量保证体系

8.2隐蔽工程验收制度
及时组织关于人员进行隐蔽工程验收，隐蔽工程验收成果必要填写《隐蔽工程验收记录》，作为档案资料保存。
8.3技术、质量交底制度
8.3.1项目部接到设计图纸后，项目经理必要组织项目全体人员对图纸进行认真学习。
8.3.2施工组织设计编制完毕并送审确认后，由项目经理牵头，项目工程师组织全体人员认真学习施工方案，并进行技术、质量、安全书面交底，列出监控及监控要点。
8.3.3本着谁负责施工谁负责质量、安全工作原则，各班组负责人在安排施工任务同步，必要对班组人员进行书面技术和安全交底，必要做到交底不明确不上岗，不签字不上岗。
8.3.4分项工程施工过程中，施工工长必要督促班组做好自检工作。
8.3.5分项工程施工完毕后，施工工长必要及时组织班组进行分项工程质量评估工作，并填写分项工程质量评估表交项目经理确认，最后评估表由技术负责人核定。
8.3.6项目经理每月组织一次施工班组之间质量互检，并进行质量讲评。
8.4工程质量奖罚制度
8.4.1遵循“谁施工，谁负责”原则，对各施工班组进行全面质量管理和追踪管理。
8.4.2各施工班组或个人在施工过程中违返操作规程，不按图施工，屡教不改或发生了先是问题必要进行惩罚，惩罚方式为整治、罚款、严格按照公司关于规章制度和惩罚条例进行惩罚。
8.4.3各施工班组及个人在施工过程中，按图施工，质量优良且达到优质，公司将给奖励，奖励形式为表扬、表扬、奖金；严格执行公司关于奖励制度。
8.4.4公司在实行奖罚时，以寻常检查、抽查，每月一次大检查、评估质量等形式作为根据。
九、施工进度筹划保证办法
9.1总工期及进度筹划安排
工作阶段
工作内容
责任单位
完毕时间
准
备
阶
段
技术准备内容
技术资料准备(平面设计图、外墙保温施工及验收规程、施工组织设计)
施工方，业主方配合
进场前10日
施工及验收规程、施工组织设计学习与培训
施工方
进场前10日
施工
组织
准备
成立施工项目部，人员配备到位
施工方
进场前10日
各施工班构成立，施工人员配备到位
施工项目部
进场前10日
施工物料、机具准备
重要产品准备，保持项目工程常备周转货品1000平方米
施工方生产管理部
进场时
施工所需各类辅助产品到位，保持充分货源
施工方生产管理部、项目采购部
进场前2日
编制施工所需机具周转筹划并贯彻到位
施工方生产管理部、项目采购部
进场前10日
进场
原、辅材料进入生产现场
施工项目部

施工机具进入生产现场
施工项目部

施工人员进入生产现场
施工项目部

现场库房用房及水电设施准备
施工项目部
进场前7日
现场施工
外墙保温节能系统工程施工
项目部领导下各施工班组
按总包方总体进度筹划，满足其工期规定
工程质量检查与验收

9.2筹划实行管理技术办法
9.2.1本工程施工时，将取消节假日、休息日，来缩短工期，争取提前完毕。
9.2.2按照施工总进度筹划，项目经理部将采用周(旬)筹划，以控制分某些项进度，用重要节点控制总进度，来保证工程按筹划完毕。
9.2.3投入充分足够劳动力，技术力量和机械设备。材料供应保证施工进度，并做到有组织有筹划进场。
9.2.4充分发挥我公司施工、技术、管理上优势，组织各专业作业队伍分区同步施工，保证工期目的实现。
9.2.5充分运用我司近年来施工同类型工程施工经验，并再次总结和完善，以加速施工进度。
9.3工程施工进度奖罚办法
若延误工期，项目经理、项目工程师、施工工长及各施工班组组长等严格按公司关于奖罚条例进行惩罚。导致一定影响要通报批评。若提前工期，也将按公司关于奖罚条例进行奖励。
十、工程安全生产保证办法
10.1安全管理制度
10.1.1建立、健全各级部门安全生产责任制，责任贯彻到人。
10.1.2新进公司工人必要进行公司(或工程处)、工程处(或施工队)和班组三级教诲。
(1)工人变换工种，须进行新工种安全技术教诲。
(2)工人应掌握本工种操作技能，熟悉本工种安全操作规程。
10.1.3安全检查
(1)必要建立定期安全检查制度，有时间、有规定，明确重点部位，危险岗位。
(2)安全检查有记录，对查出隐患应及时整治，做到定人，定期间、定办法。
10.1.4班组“三上岗，一讲评”活动班组在班前须进行上岗交底，上岗检查，上岗记录“三上岗”和每周一次“一讲评”安全活动。对班组安全活动，要有考核办法。
10.2“三宝”，“四口”安全保护办法
10.2.1安全帽
(1)安全帽必要经关于部门检查合格后方能使用。
(2)对的使用安全帽并扣好帽带。
(3)不准把安全帽抛、扔或坐、垫。
(4)不准使用缺衬、缺带及破损安全帽。
10.3施工用电
10.3.1支线架设
(1)配电箱电缆应有套管，电线进出不混乱。大容量电箱上进出加滴水弯管。
(2)支线绝缘好，无老化、破损和漏电。
(3)支线应沿墙或电杆架空敷设，并用绝缘子固定。
(4)过道线可采用硬质护套管埋地并作标记。
(5)室外支线应用橡皮线架空，接头不受拉力并符合绝缘规定。
10.3.2现场照明
(1)普通场合采用220V电压。危险、潮湿场合和金属容器内照明及手持照明灯具，应采用符合规定安全电压。
(2)照明导线应用绝缘子固定。禁止使用花线或塑料胶质导线不得随处拖拉或绑在脚手架上。
(3)照明灯具金属外壳必要接地接零。单箱四路内照明开关箱必要装设漏电保护器。
(4)室外照明灯具距地面不得低于3m；室内距地面不得低于2.4m。碘钨灯固定架设，要保证安全。灯线不得接近灯具表面。
10.3.3电箱(配电箱、开关箱)
(1)电箱应有门、锁、色标和统一编号。
(2)电箱内开关电器必要完整无损，接线对的。各类接触装置敏捷可靠，绝缘良好，无积灰、杂物，箱体不得歪斜。
(3)电箱安装高度和绝缘材料等均应符合规定。
(4)电箱内应设立漏电保护器，选用合理额定漏电动作电流进行分极配合。
(5)配电箱应设总熔丝、分熔丝、分开关、零排地排齐全。动力和照明分别设立。
(6)配电箱开关电器应与配电线或开关箱一一相应配合，作分路设立，以保证专路专控；总开关电器与分路开关电器定值，动作整 定值适应。熔线应和用电设备实际负荷相匹配。
(7)金属外壳电箱应作接地或接零保护。
(8)开关箱与用电设备实行一机一闸一保险。
(9)同一移动开关箱禁止配由380v和220v两种电压级别。
10.4搅拌机及砂浆机
(1)必要搭设防雨操作棚，机体安装坚实平稳。
(2)各类离合器、制动器、钢丝绳、防护罩必要安全可靠有效，
(3)操作人 员应持证上岗操作。
(4)必要有良好单独接地，接地电阻应符合规定。
(5)搅拌机操作杆必要有保 险装置，进料斗应有挂钩及链。
(6)搅拌机拉铲必要使用安全电压。
(7)砂浆机筒体防护齐全，出料应配备圆式手转盘。
10.5治安综合治理
加强工地治安综合治理，做到目的管理，制度贯彻，责任到人。施工现场治安和防范办法有力，重点要害单部位防盗设施到位。施工现场劳务人员，建立档案卡，订立治安、防火合同书，加强法制教诲。
十一、文明生产、文明施工保证办法
11.1材料堆放
材料堆放到定地点，保持道路畅通、整洁，不乱堆放，无散落物。
11.2生活卫生
(1)施工现场须设有茶水亭和茶水桶，做到有盖加配杯子，有消毒设备(除沙滤水外)。
(2)每间职工宿舍订立宿舍制度，设立值日轮流表，每天有专人负责清除，宿舍内鞋帽物品必要堆放整洁，床铺整洁。
(3)生活垃圾必要随时解决或集中加以遮挡，妥善解决，保持场容清洁。
11.3施工现场
班组必要做好操作落手清，随作随清，物尽其用。在施工作业时，应有防止尘土飞扬，浆料洒漏办法。有考核制度，定期检查评分考核，发布业绩并进行恰当、奖罚。
11.4环保办法
11.4.1废弃物管理
(1)废料、网格布边角余料、包装纸、包装袋、剩余不再使用砂浆余料、其他辅料及废弃物。
(2)废弃物应分类存储，并在存储处用标牌或其他方式注明废弃物种类。
包装物可以分为可再运用和不可再运用两类，可以重新使用包装物应收集、存储于专门地方，以备回收运用，不可运用按建筑垃圾解决。
(3)外运前必要将废弃物履盖严实，不得浮现漏掉。对危险、有毒有害废弃物运送，必要执行国家关于法规，防止二次污染环境。
对于也许对环境导致二次污染废弃物，要采用有效防止办法。
11.4.2噪声控制
所选用施工机械必要符合环保原则，操作人员必要先通过相应环保教诲且有一定有关经验。
保证施工机械正常运转，禁止超负荷运转。加强各种施工机械维修保养，缩短维修保养周期，尽量减少施工机械噪声排放。
