A.0.4

无锡市XDG--60地块工程
监理实行细则

（ 基坑监测 ）

内容提纲：
专业工程特点
监理工作流程
监理工作要点
监理工作办法及办法

项目监理机构（章）：　　　 　　
专业监理工程师：　　　　　　 　 　
总监理工程师（签字、执业印章）：
　　　 日 期：　　　　　　　 　
江苏省住房和城乡建设厅监制

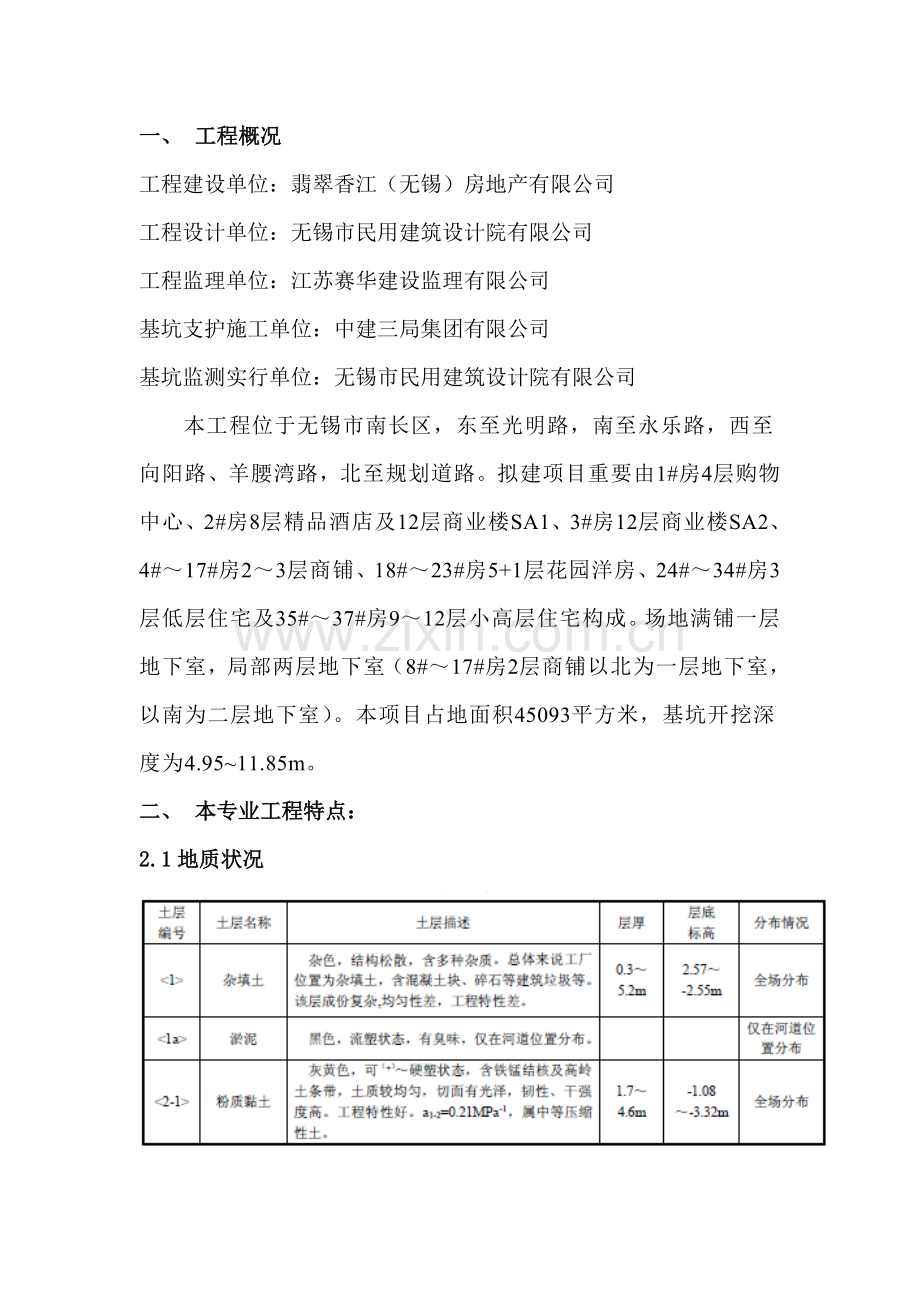

一、 工程概况
工程建设单位：翡翠香江（无锡）房地产有限公司
工程设计单位：无锡市民用建筑设计院有限公司
工程监理单位：江苏赛华建设监理有限公司
基坑支护施工单位：中建三局集团有限公司
基坑监测实行单位：无锡市民用建筑设计院有限公司
本工程位于无锡市南长区，东至光明路，南至永乐路，西至向阳路、羊腰湾路，北至规划道路。拟建项目重要由1#房4层购物中心、2#房8层精品酒店及12层商业楼SA1、3#房12层商业楼SA2、4#～17#房2～3层商铺、18#～23#房5+1层花园洋房、24#～34#房3层低层住宅及35#～37#房9～12层小高层住宅构成。场地满铺一层地下室，局部两层地下室（8#～17#房2层商铺以北为一层地下室，以南为二层地下室）。本项目占地面积45093平方米，基坑开挖深度为4.95~11.85m。
二、 本专业工程特点：
2.1地质状况

2.2水文概况
无锡地区气候温和湿润，雨量充沛，属长江下游海洋性温湿气候带。据无锡市气象台记录资料：85～87年年平均降水量为1241.3mm，年平均蒸发量为1290.5mm，年平均相对湿度79%，年平均气温15.4℃，最高气温37.7℃（85年7月）；1月份平均最低气温-0.83℃，最低气温-8℃（86年1月）。但从近年降水量资料分析，年际变化较大，1954年年降水量达1521.3mm，而1978年年降水量仅569.1mm。气候总特点是：冬季偏北风为主，受北方大陆冷空气侵袭，干燥寒冷；夏季以东南风为主导风，受海洋季风影响，炎热湿润；其中春夏之交“梅雨”天气是江南地区特有气候特性，天气闷热、多雨、湿气较大。夏末秋初台风次数较多，狂风暴雨相结合时，往往带来较大降水，具备较大破坏性。
无锡市年最大降雨量1630.7mm（1991年），近年平均雨量为1112.3mm；最大汛雨量1216.1mm（1991年），5～9月近年平均汛雨时为681.8mm；最大梅雨量801mm（1991年），近年平均梅雨量为246.1mm，平均梅雨期27天。
无锡地区地表水系十分发育，河网密布，除太湖外，重要有京杭大运河横贯市区，锡澄运河、锡北运河连接长江，梁溪河、洋溪河通向太湖。河湖水位变化与降水量年际、年内变化基本一致，稍有滞后，从近几十年来资料反映，市区近年平均水位为1.254m，历史最高水位为3.054m（1991年），最低水位为0.104m（1934年）(上述高程均属85黄海高程系统)。
2.3基坑变形保护级别和检测工作重点
依照本工程基坑工程安全级别、周边环境级别、地基复杂限度，拟定基坑监测级别为：除基坑东侧9-9、10-10剖面按一级基坑考虑除外，其她剖面按二级剖面考虑。
基坑施工监测重点如下：
1、以围护体系变形为重要监测对象；
2、以地下水位变化为重要监测对象；
3、以地表垂直位移为重要监测对象；
4、以地下管线垂直位移为重要监测对象；
5、基坑施工影响范畴2～3倍基坑开挖深度内建(构)筑物为重要监测对象；
6、以围护体系锚索拉力监测对象；
7、通过掌握核心性施工监控数据、周边坏境巡视信息、支护体系巡视信息、开挖面巡视（地质状况观测描述）还涉及综合预警信息、风险事故解决信息（涉及解决方案、过程、成果及变化趋势等）来加强对重点风险源监测控制。
三、 监理根据：
1)《建筑地基基本设计规范》(GB50007-)
2)《建筑基坑支护技术规程》(JGJ120-)
3)《工程测量规范》(GB50026-)
4)《建筑基坑工程监测技术规范》(GB50497-)
5)《建筑变形测量规范》(JGJ8-)
6)《国家一、二等水准测量规范》(GB12897－)
7) 业主提供关于本工程勘察、设计及周边环境资料
8）关于基坑围护设计和施工方案专家论证意见
四、 监理工作控制要点及目的值：
检测基坑过程质量控制如下：
（一）、事前控制：
1、熟悉基坑围护工程图纸和有关规范。
2、结合专家论证审查检测单位提交基坑监测方案。
3、审查检测设备有关检测证件，保证每台检测设备检定报告都在有效期内。
4、审查作业人员资格证。保证持证上岗。
（二）、事中控制：
业主已经委托有资质单位进行监测，监测单位应定期及特殊时间向工程关于各方提供监测记录。监理部工作重要配合采用巡视与平行检查手段。
（1）点位设立
督促监测单位事先对周边原有地下管线、路面和管线进行调查、检测、鉴定，做好记录、拍照，按施工图设计及通过专家论证检测方案规定设立观测点。
设点阶段重点在于埋设于围护桩内测斜管埋设时机，应配合围护桩施工进度，埋设完毕后应进行检测，一旦应砼浇筑过程中发生损坏，应采用补救办法，另行在桩外侧土体内埋设测斜管。
（2）观测时间与周期规定：
序号
监测内容
监测频率
开挖深度 1m～3m
开挖深度3m～坑底
1
围护体深层水平位移监测
1次/2-3d
1次/1-2天
2
围护体顶部沉降监测
1次/2d-3d
1次/1-2天
3
围护体顶部位移监测
1次/2-3d
1次/1-2天
4
地下水位监测
1次/2-3d
1次/1-2天
5
地表沉降监测
1次/2-3d
1次/1-2天
6
管线沉降监测
1次/2-3d
1次/1-2天
7
建筑物监测
1次/2-3d
1次/1-2天
8
基坑施工0～60天1次/3-5天，土方回填前0～30天1次/7天
（3）应急办法规定：
1、督促施工单位编制好应急预案，必要时组织演习；
2、建立好建设单位、设计单位、监理单位、施工单位和检测单位间联系程序和机制，保证信息畅通流转。
3、当监测项目超过警戒值时，监测单位应及时报告工程关于各方，必要迅速停止基坑开挖，原位回填或作解决。同步，将现场状况如实书面报建设单位并抄送基坑围护设计单位。
五、基坑周边重点位置应急解决办法
1、当周边建筑物监测值浮现报警时，应加固解决或回填，同步报建设单位并督促施工单位按应急预案进行解决。
2、若管线位移、围护变形和地下水位监测数值浮现报警时，规定施工单位及时依照施工图规定和技术规定，提出解决意见报业主、设计、监理部门审批实行，防止事故发展扩大。

江苏赛华建设监理有限公司
　　　　　　　 XDG--60号地块新建—住宅、商业项目监理部
9月12日
