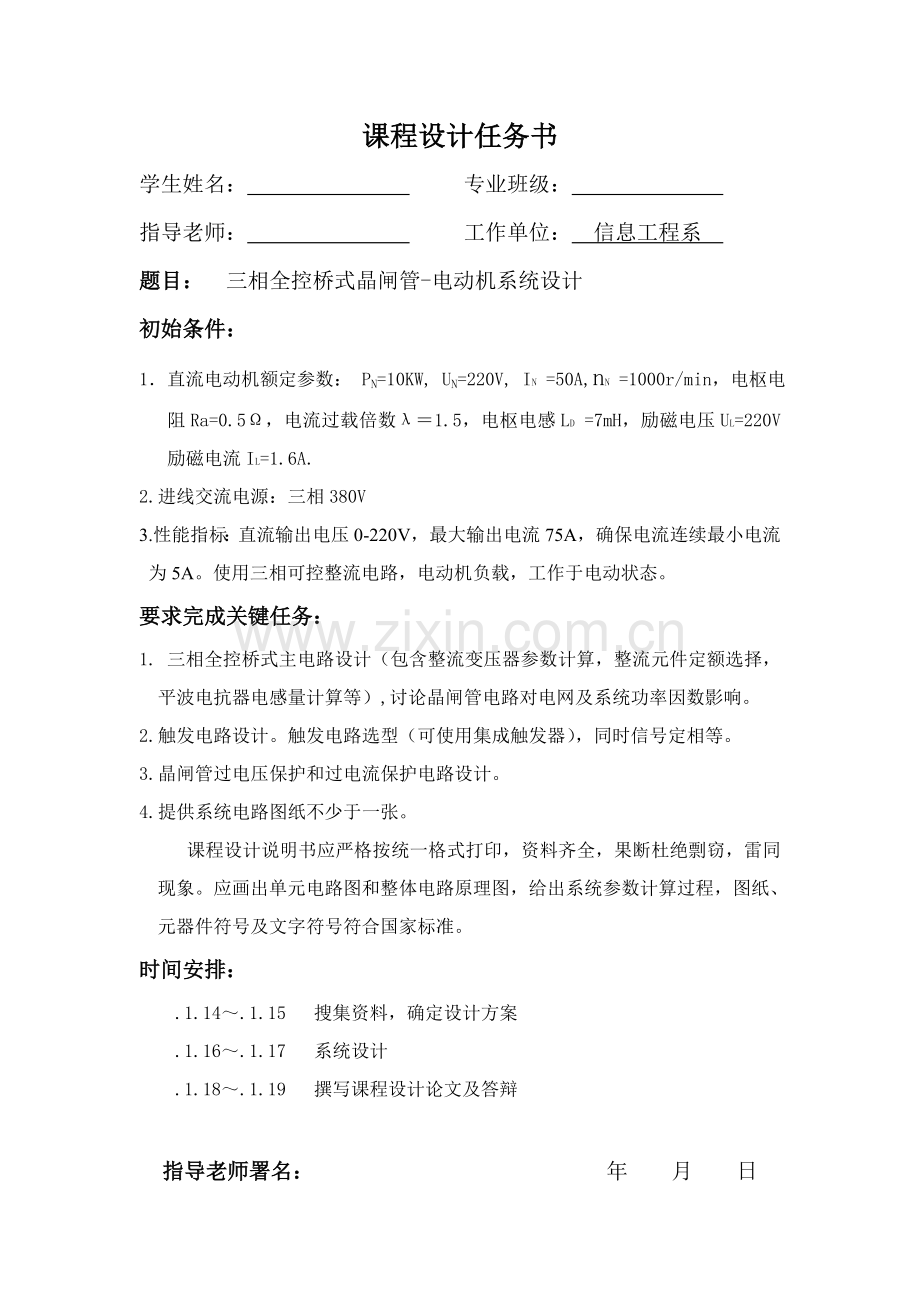

课程设计任务书
学生姓名： 专业班级：
指导老师： 工作单位： 信息工程系
题目： 三相全控桥式晶闸管-电动机系统设计
初始条件：
1．直流电动机额定参数： PN=10KW, UN=220V, IN =50A,nN =1000r/min，电枢电阻Ra=0.5Ω，电流过载倍数λ＝1.5，电枢电感LD =7mH，励磁电压UL=220V 励磁电流IL=1.6A.
2.进线交流电源：三相380V
3.性能指标：直流输出电压0-220V，最大输出电流75A，确保电流连续最小电流为5A。使用三相可控整流电路，电动机负载，工作于电动状态。
要求完成关键任务：
1. 三相全控桥式主电路设计（包含整流变压器参数计算，整流元件定额选择，平波电抗器电感量计算等）,讨论晶闸管电路对电网及系统功率因数影响。
2.触发电路设计。触发电路选型（可使用集成触发器），同时信号定相等。
3.晶闸管过电压保护和过电流保护电路设计。
4.提供系统电路图纸不少于一张。
课程设计说明书应严格按统一格式打印，资料齐全，果断杜绝剽窃，雷同现象。应画出单元电路图和整体电路原理图，给出系统参数计算过程，图纸、元器件符号及文字符号符合国家标准。
时间安排：
.1.14～.1.15 搜集资料，确定设计方案
.1.16～.1.17 系统设计
.1.18～.1.19 撰写课程设计论文及答辩

指导老师署名： 年 月 日 课程设计任务书
学生姓名： 专业班级：
指导老师： 工作单位： 信息工程系
题目： 可逆变流装置设计
初始条件：
1．直流电动机负载，电动机额定参数为：40KW，440V，104Ａ ，1000ｒ/min，电枢电阻Ra＝0.3Ω，电流过载倍数λ＝1.5，
2.进线交流电源：三相380V
3.性能要求：直流输出电压0-440V，最大输出电流156A，确保电流连续最小电流为10A，采取三相桥式反并联可逆线路，电机可实现四象限运行。
要求完成关键任务：
1.三相全控桥式反并联可逆线路设计（计算整流变压器容量，选择元件额定参数）。讨论晶闸管电路对电网及功率因数影响。
2.触发电路设计（触发电路选型，同时信号定相等）。
3.晶闸管过电压保护和过电流保护电路设计。
4.系统原理和环流分析。
5.提供系统电路图纸最少一张。
课程设计说明书应严格按统一格式打印，资料齐全，果断杜绝剽窃，雷同现象。应画出单元电路图和整体电路原理图，给出系统参数计算过程，图纸、元器件符号及文字符号符合国家标准。
时间安排：
.1.14～.1.15 搜集资料，确定设计方案
.1.16～.1.17 系统设计
.1.18～.1.19 撰写课程设计论文及答辩

指导老师署名： 年 月 日课程设计任务书
学生姓名： 专业班级：
指导老师： 工作单位： 信息工程系
题目：直流电动机调压调速单相可控直流电源设计
初始条件：
1．直流电动机参数：PN＝3KW，UN＝220V，IN＝16A，nN＝1500r/min，Ra＝0.2Ω，励磁：它励，励磁电压220V，电流过载倍数λ＝1.5，使用单相可控整流电路，工作于电动状态。
2.进线交流电源：单相220V
3.性能指标：直流输出电压0-220V，最大输出电流24A，确保电流连续最小电流为5A。
要求完成关键任务：
1. 单相全控桥式主电路设计（包含整流变压器参数计算，整流元件定额选择）,讨论晶闸管电路对电网及系统功率因数影响。
2.触发电路设计。触发电路选型（可使用单结管触发电路或集成触发器），同时信号定相等。
3.晶闸管过电压保护和过电流保护电路设计。
4.提供系统电路图纸不少于一张。
课程设计说明书应严格按统一格式打印，资料齐全，果断杜绝剽窃，雷同现象。应画出单元电路图和整体电路原理图，给出系统参数计算过程，图纸、元器件符号及文字符号符合国家标准。
时间安排：
.1.14～.1.15 搜集资料，确定设计方案
.1.16～.1.17 系统设计
.1.18～.1.19 撰写课程设计论文及答辩

指导老师署名： 年 月 日
课程设计任务书
学生姓名： 专业班级：
指导老师： 工作单位： 信息工程系
题目： 三相可控变流器设计
初始条件：
采取三相可控整流电路（三相全控桥或三相半控桥式整流电路），电阻-电感性（大电感）负载，R＝2.5Ω，直流输出电压0-180V，最大输出电流Id＝35A。
要求完成关键任务：
1.三相可控主电路设计及参数计算，计算整流变压器参数，选择整流元件定额，讨论晶闸管电路对电网影响及其功率因数。
2.触发电路设计（触发电路选型，同时信号定相等）。
3.晶闸管过电压保护和过电流保护电路设计。
4.系统原理分析
5.提供系统电路图纸最少一张。
课程设计说明书应严格按统一格式打印，资料齐全，果断杜绝剽窃，雷同现象。应画出单元电路图和整体电路原理图，给出系统参数计算过程，图纸、元器件符号及文字符号符合国家标准。

时间安排：
.1.14～.1.15 搜集资料，确定设计方案
.1.16～.1.17 系统设计
.1.18～.1.19 撰写课程设计论文及答辩

指导老师署名： 年 月 日 课程设计任务书
学生姓名： 专业班级：
指导老师： 工作单位： 信息工程系
题目： 单相可控变流器设计
初始条件：
单相全控桥式可控整流电路或单相半控桥式可控整流电路，电阻-电感性（大电感）负载，R＝1.5Ω，直流输出电压0-180V，最大电流Id＝40A。
要求完成关键任务：
1.单相可控主电路设计于参数计算，计算整流变压器参数，选择整流元件定额）。讨论晶闸管电路对电网影响及其功率因数。
2.触发电路设计（触发电路选型，同时信号定相等）。
3.晶闸管过电压保护和过电流保护电路设计。
4.系统原理分析
5.提供系统电路图纸最少一张。
课程设计说明书应严格按统一格式打印，资料齐全，果断杜绝剽窃，雷同现象。应画出单元电路图和整体电路原理图，给出系统参数计算过程，图纸、元器件符号及文字符号符合国家标准。
时间安排：
.1.14～.1.15 搜集资料，确定设计方案
.1.16～.1.17 系统设计
.1.18～.1.19 撰写课程设计论文及答辩

指导老师署名： 年 月 日课程设计任务书
学生姓名： 专业班级：
指导老师： 工作单位： 信息工程系
题目：晶闸管交流调压和调功电路设计
初始条件：
电源为工频380/220V，阻性负载R＝4Ω,交流输出0-220V可调。采取单相或三相交流调压和调功主电路。
要求完成关键任务：
1.交流调压和调功主电路设计。
2. 触发电路设计（如KJ004集成触发器）。
3.分析系统不一样负载下电流、电压波形及相控特征。
4.针对电阻炉负载分析系统过零控制特征。
5.提供电路图纸一张。
课程设计说明书应严格按统一格式打印，资料齐全，果断杜绝剽窃，雷同现象。应画出单元电路图和整体电路原理图，给出系统参数计算过程，图纸、元器件符号及文字符号符合国家标准。
时间安排：
.1.14～.1.15 搜集资料，确定设计方案
.1.16～.1.17 系统设计
.1.18～.1.19 撰写课程设计论文及答辩

指导老师署名：
年 月 日
课程设计任务书
学生姓名： 专业班级：
指导老师： 工作单位： 信息工程系
题目：BUCK变换器研究和设计
初始条件：
输入电压：20~30V，输出电压：0-15V，输出负载电流：0.1~1A，工作频率：30KHz，采取降压斩波主电路。
要求完成关键任务：
1. 直流供电电源设计。
2. 降压斩波主电路设计（包含电路结构形式，全控型器件选择）并讨论主电路工作原理。
3.脉宽调制电路（如SG3525集成PWM控制器）及驱动电路设计。
4. 分析PWM控制原理及波形。
5.提供电路图纸最少一张。
课程设计说明书应严格按统一格式打印，资料齐全，果断杜绝剽窃，雷同现象。应画出单元电路图和整体电路原理图，给出系统参数计算过程，图纸、元器件符号及文字符号符合国家标准。

时间安排：
.1.14～.1.15 搜集资料，确定设计方案
.1.16～.1.17 系统设计
.1.18～.1.19 撰写课程设计论文及答辩

指导老师署名：
年 月 日
