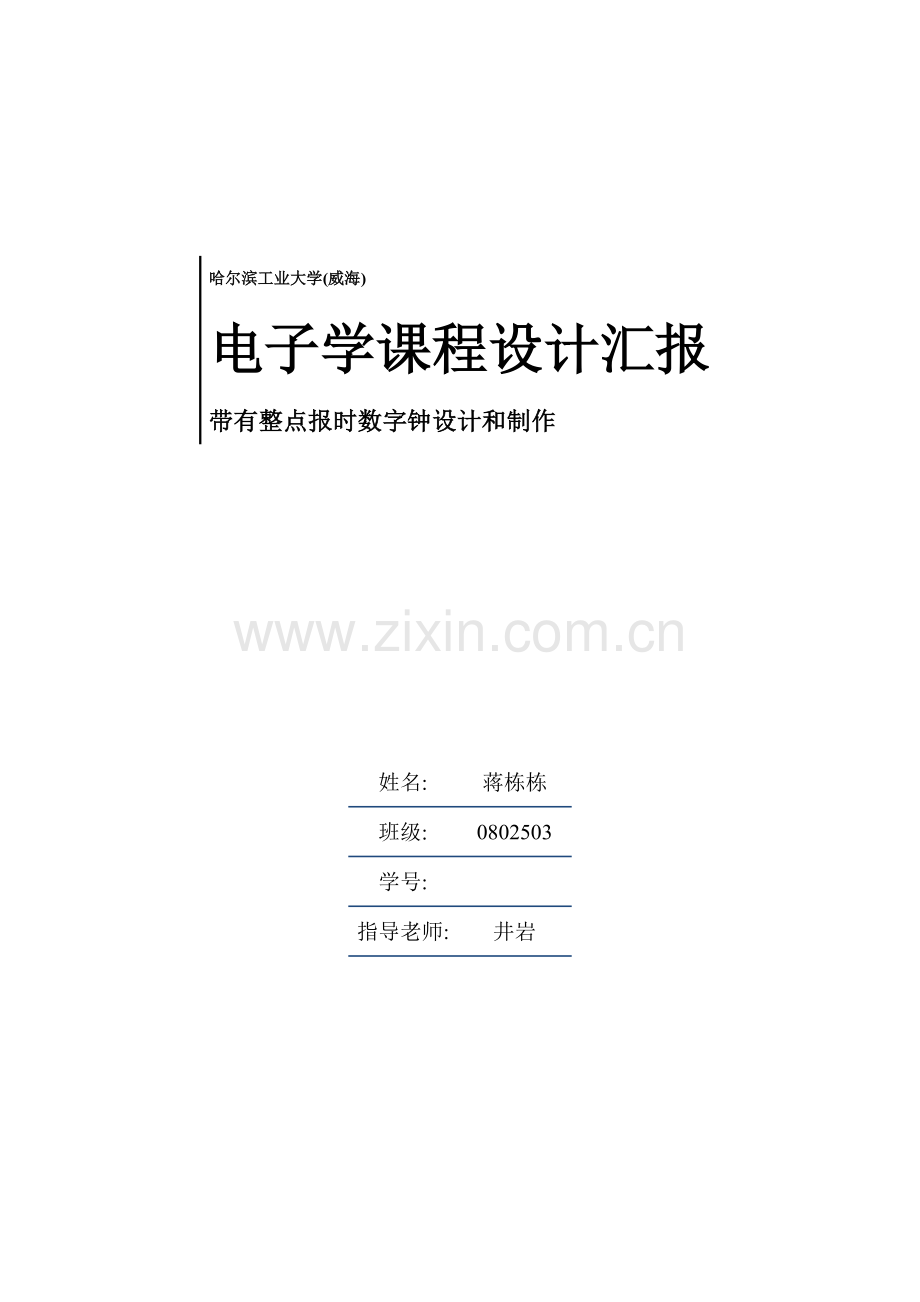

哈尔滨工业大学(威海)
电子学课程设计汇报
带有整点报时数字钟设计和制作

姓名:
蒋栋栋
班级:
0802503
学号:

指导老师:
井岩

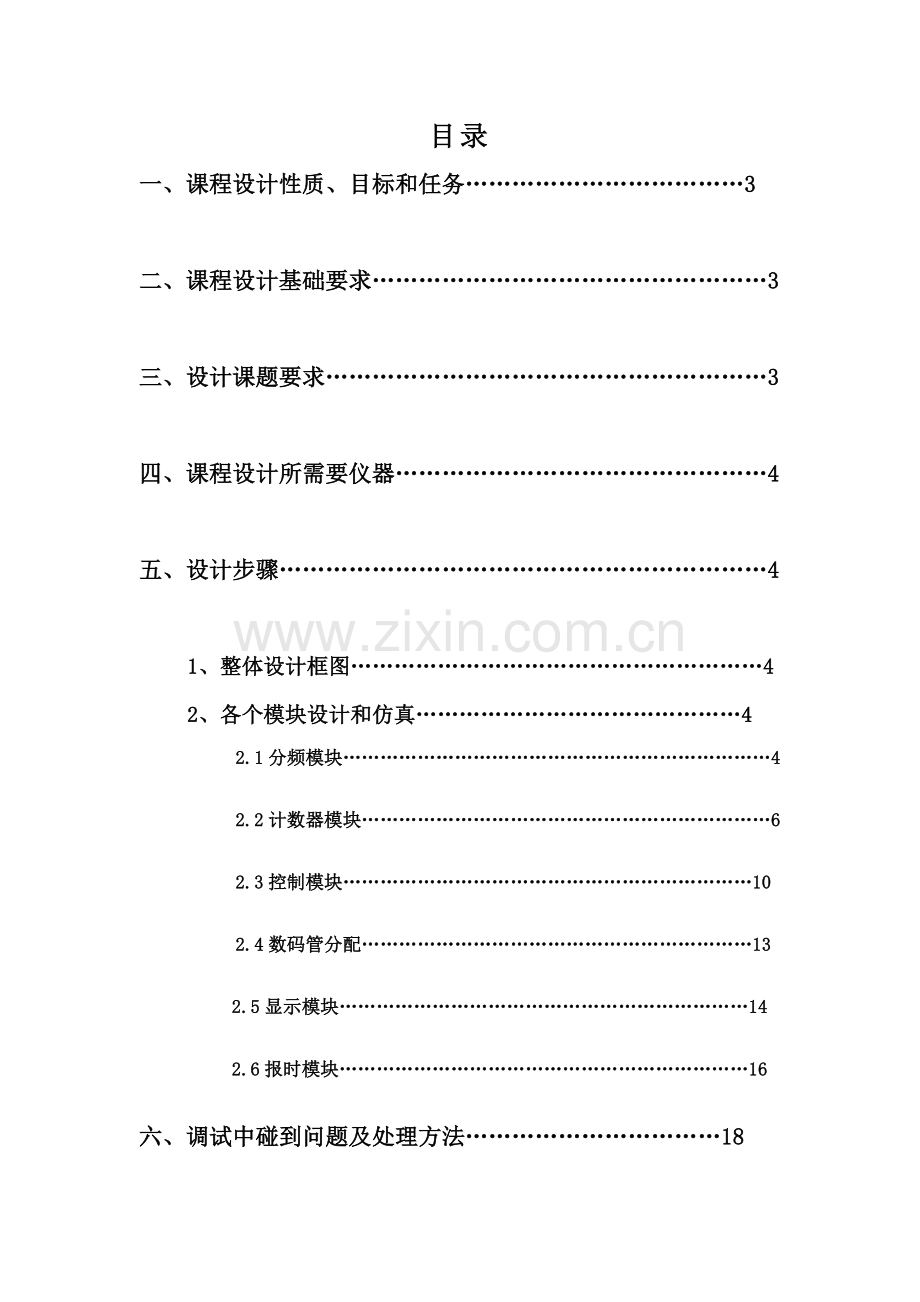

目录
一、课程设计性质、目标和任务………………………………3

二、课程设计基础要求……………………………………………3

三、设计课题要求…………………………………………………3

四、课程设计所需要仪器…………………………………………4

五、设计步骤………………………………………………………4

1、整体设计框图…………………………………………………4
2、各个模块设计和仿真………………………………………4
2.1分频模块……………………………………………………………4

2.2计数器模块…………………………………………………………6

2.3控制模块…………………………………………………………10

2.4数码管分配………………………………………………………13

2.5显示模块…………………………………………………………14

2.6报时模块…………………………………………………………16

六、调试中碰到问题及处理方法……………………………18

七、心得体会………………………………………………………18
一、课程设计性质、目标和任务
创新精神和实践能力二者之中，实践能力是基础和根本。这是因为创新基于实践、源于实践，实践出真知，实践检验真理。实践活动是创新源泉，也是人才成长必由之路。
经过课程设计锻炼，要求学生掌握电路通常设计方法，含有初步独立设计能力，提升综合利用所学理论知识独立分析和处理问题能力，培养学生创新精神。
二、课程设计基础要求
掌握现代大规模集成数字逻辑电路应用设计方法，深入掌握电子仪器正确使用方法，和掌握利用计算机进行电子设计自动化(EDA)基础方法。
三、设计课题要求
（1）结构一个二十四小时制数字钟。要求能显示时、分、秒。
（2）要求时、分、秒能各自独立进行调整。
（3）能利用喇叭作整点报时。从59分50秒时开始报时，每隔一秒报时一秒，抵达00分00秒时，整点报时。整点报时声频率应和其它报时声频有显著区分。
#设计提醒（仅供参考）：
（1）对频率输入考虑
数字钟内所需时钟频率有：基按时钟应为周期一秒标准信号。报时频率可选择1KHz和2KHz左右(两种频率相差八度音，即频率相差一倍)。另外，为预防按键反跳、抖动，微动开关输入应采取寄存器输入形式，其时钟应为几十赫兹。
（2）计时部分计数器设计考虑
分、秒计数器均为模60计数器。
小时计数为模24计数器，同理可建一个24进制计数器模块。
（3）校时设计考虑
数字钟校准有3个控制键：时校准、分校准和秒校准。
微动开关不工作，计数器正常工作。按下微动开关后，计数器以8Hz频率连续计数(若只按一下，则计数器增加一位)，可调用元件库中逻辑门建一个控制按键模块，即建立开关去抖动电路(见书70页)。
（4）报时设计考虑
能够将高频时钟分频得到约2KHz和1KHz音频，作为数字钟报时频率。当电子钟显示XX：59：50时，数字钟开始报时“DO"，连续一秒，而且每隔一秒报一下，直至显示XX：00：00时报“DI"，连续一秒后停止。最终输出至喇叭。应调用元件库中逻辑门建一个控制报时模块。
（5）建一个七段译码模块
因在系统可编程器件试验箱上数码管没有经过译码，故要用AHDL语言写一个七段译码模块，且应考虑数码管为共阳极。数码管上点(D2、D4、D6)应置Vcc。
四、课程设计所需要仪器
1、计算机一台
2、quartusⅡ软件
3、FPGA开发板
五、设计步骤
1、模块介绍
（1） 分频模块：产生1Hz、1KHz、2KHz频率
（2） 计数器模块：生成60进制、24进制计数器
（3） 控制模块：按键控制、按键消抖
（4） 显示模块：7段数码管显示器，分别显示小时、分钟、秒
（5） 报时模块：进行整点报时
2、各个模块设计和仿真
2.1分频模块
CLK晶振频率50MHZ，分成2KHZ,1KHZ,1HZ信号。基准1HZ信号作为时钟计时秒计数时钟信号；分频1KHZ,2KHZ信号用于报时电路不一样声讯。

程序代码：
library ieee;
use ieee.std_logic_1164.all;
entity fre is
port(
clk ,sel: in std_logic;
clk1hz,clk1khz,clk2khz:out std_logic);
end fre;
architecture beh of fre is
signal data1khz,data2khz,data1hz : std_logic := '0';
begin
clk1hz <= data1hz;
clk1khz <= data1khz;
clk2khz <= data2khz;
clk1khz_pro : process(clk) --产生1khz信号
variable cnt : integer range 0 to 24999;
begin
if clk'event and clk='1' then
if cnt = 24999 then
cnt := 0 ; data1khz <= not data1khz;
else
cnt := cnt + 1;
end if;
end if;
end process clk1khz_pro;
clk2khz_pro : process(clk) --产生2khz信号
variable cnt : integer range 0 to 12499;
begin
if clk'event and clk='1' then
if cnt = 12499 then
cnt := 0 ; data2khz <= not data2khz;
else
cnt := cnt + 1;
end if;
end if;
end process clk2khz_pro;
clk1hz_pro : process(data1khz) --产生1hz 信号
variable cnt : integer range 0 to 499;
begin
if data1khz'event and data1khz='1' then
if sel='0' then cnt:=0;
else if cnt = 499 then
cnt := 0 ;data1hz <= not data1hz ;
else
cnt := cnt + 1;
end if;
end if;
end if;
end process clk1hz_pro;
end beh;

输入模块电路图：

2.2计数器模块
由秒计数器，分计数器，时计数器组成了最基础数字钟计时电路，两个六十进制计数器和二十四进制计数器组合组成。

程序代码：
library ieee;
use ieee.std_logic_1164.all;
use ieee.std_logic_unsigned.all;
use IEEE.STD_LOGIC_ARITH.ALL;

entity shuzizhong is
port(
clk_change : in std_logic;
s_en,m_en,h_en:in std_logic;
sel:in std_logic;
secout,minout,hourout :out std_logic;
sl,sh,ml,mh,hl,hh:out std_logic_vector(3 downto 0);
a:out std_logic_vector(15downto 0)
);
end shuzizhong;
architecture behav of shuzizhong is

signal low_rega,high_rega,low_regb,high_regb,low_regc,high_regc :std_logic_vector(3 downto 0):="0000";
signal sout,mout,hout :std_logic :='0';
begin
--秒60进制进制
counter_sec_l : process(clk_change,s_en)
begin
sl<=low_rega;sh<=high_rega;ml<=low_regb;mh<=high_regb;hl<=low_regc;hh<=high_regc;
if clk_change'event and clk_change='1' then
if s_en='1' then
if low_rega="1001" then
low_rega <= "0000";
else
low_rega <= low_rega+'1';
end if;
end if;
end if;
end process counter_sec_l;
counter_sec_h : process(clk_change,s_en,low_rega)
begin
if clk_change'event and clk_change='1' then
if s_en='1' then
if low_rega="1001" then
if high_rega ="0101"then
high_rega <= "0000";
else
high_rega <= high_rega+'1';
end if;
end if;
end if;
end if;
end process counter_sec_h;
sout <= '1' when low_rega="1001" and high_rega="0101" else '0';

----分钟60进制设置
counter_min_l : process(clk_change,m_en)
begin
if clk_change'event and clk_change='1' then
if m_en='1' then
if sout='1'or sel='0' then
if low_regb="1001" then
low_regb <= "0000";
else
low_regb <= low_regb+'1';
end if;
end if;
end if;
end if;
end process counter_min_l;
counter_min_h : process(clk_change,m_en,low_regb)
begin
if clk_change'event and clk_change='1' then
if sout='1'or sel='0' then
if m_en='1' then
if low_regb="1001" then

if high_regb ="0101"then

high_regb <= "0000";
else
high_regb <= high_regb+'1';
end if;
end if;
end if;
end if;
end if;
end process counter_min_h;
mout <= '1' when low_regb="1001" and high_regb="0101"and sout='1' else '0';
--小时24进制设置
counter_hour_l : process(clk_change,h_en)
begin
if clk_change'event and clk_change='1' then
if h_en='1' then
if mout='1'or sel='0' then
if low_regc="1001"or hout='1' then
low_regc <= "0000";
else
low_regc <= low_regc+'1';
end if;
end if;
end if;
end if;
end process counter_hour_l;
counter_hour_h : process(clk_change,h_en,hout)
begin
if clk_change'event and clk_change='1' then
if mout='1'or sel='0' then
if h_en='1' then
if hout='1' then
high_regc<="0000";
else if low_regc="1001" then
high_regc <= high_regc+'1';
end if;
end if;
end if;
end if;
end if;
end process counter_hour_h;
hout <= '1' when low_regc="0011" and high_regc="0010" else '0';
secout<=sout;minout<=mout;hourout<=hout;
a<=high_regb&low_regb&high_rega&low_rega ;
end behav;

输入模块电路图：

2.3控制模块
分五个状态0状态正常计时，按下按键进入下一状态开始调时模式1，按下按键进入调秒模式2，按下按键进入调分模式3，按下按键进入调小时模式4.按下按键恢复正常计时模式。

程序代码：
library ieee;
use ieee.std_logic_1164.all;
use ieee.std_logic_unsigned.all;
entity key_press is
port( set ,mode: in std_logic;
clk1khz,clk1hz: in std_logic;
secout,minout: in std_logic;
clk_change,clk2hz_en:out std_logic ;
sel,s_ce,m_ce,h_ce:out std_logic;
s_en,m_en,h_en:out std_logic );
end key_press;
architecture beh of key_press is
signal key1,key2:std_logic;
signal sce_reg, mce_reg ,hce_reg:std_logic ;
signal ssl,ssen,mmen,hhen:std_logic;
signal con : integer range 0 to 4 :=0;
--按键按下（延时）
begin

key_press2 : process(set,clk1khz)
variable cnt :integer range 0 to 999;
begin
if set='0' then
if clk1khz'event and clk1khz='1'then
if cnt=50 and set='0' then
cnt :=cnt+1; key2 <= '1';
else cnt:=cnt+1;key2 <= '0';
end if;
end if;
else
cnt:=0; key2<='0';
end if;
end process key_press2;
key_press1 : process(mode,clk1khz)
variable cnt :integer range 0 to 999;
begin
if mode='0' then
if clk1khz'event and clk1khz='1'then
if cnt=50 and mode='0' then
cnt :=cnt+1; key1 <= '1';
else cnt:=cnt+1;key1 <= '0';
end if;
end if;
else
cnt:=0; key1<='0';
end if;
end process key_press1;
count : process(key1,key2)
begin
if key1'event and key1='1' then
if con=4 then
con<=0;
else
con<=con+1;
end if;
end if;
end process count;
con_pro : process(con)
begin
case con is
when 0 => ssl<='1';
sce_reg <= '0';ssen <='1';
mce_reg <= '0';mmen <='1';
hce_reg <= '0';hhen <='1';
clk2hz_en <='0';
when 1 => ssl<='0';
sce_reg <= '0';ssen <='1';
mce_reg <= '0';mmen <='1';
hce_reg <= '0';hhen <='1';
clk2hz_en <='1';
when 2 => ssl<='0';
sce_reg <= '1';ssen <='1';
mce_reg <= '0';mmen <='0';
hce_reg <= '0';hhen <='0';
clk2hz_en <='1';
when 3 => ssl<='0';
sce_reg <= '0';ssen <='0';
mce_reg <= '1';mmen <='1';
hce_reg <= '0';hhen <='0';
clk2hz_en <='1';
when 4 => ssl<='0';
sce_reg <= '0';ssen <='0';
mce_reg <= '0';mmen <='0';
hce_reg <= '1';hhen <='1';
clk2hz_en <='1';
when others => ssl<='0';
sce_reg <= '0';ssen <='1';
mce_reg <= '0';mmen <='1';
hce_reg <= '0';hhen <='1';
clk2hz_en <='0';
end case;
end process con_pro;
sel_pro : process(ssl)
begin
case ssl is
when '0'=> s_ce<=sce_reg;
m_ce<=mce_reg;
h_ce<=hce_reg;
clk_change<=key2;
when '1'=> s_ce<=ssen;
m_ce<=mmen;
h_ce<=hhen;
clk_change<=clk1hz;
when others=> s_ce<=ssen;
m_ce<=secout;
h_ce<=minout;
clk_change<=clk1hz;
end case;
end process sel_pro;
sel<=ssl;s_en<=ssen;m_en<=mmen;h_en<=hhen;
end beh;

输入模块电路图：

2.4数码管分配

程序代码：
library ieee;
use ieee.std_logic_1164.all;
entity display is
port(
datain : in std_logic_vector(3 downto 0);
dataout : out std_logic_vector(7 downto 0));
end display;
architecture duan of display is
begin
process(datain)
begin
case datain is
when "0000" => dataout <="11000000"; --dp,g,f,e,d,c,b,a
when "0001" => dataout <="11111001";
when "0010
