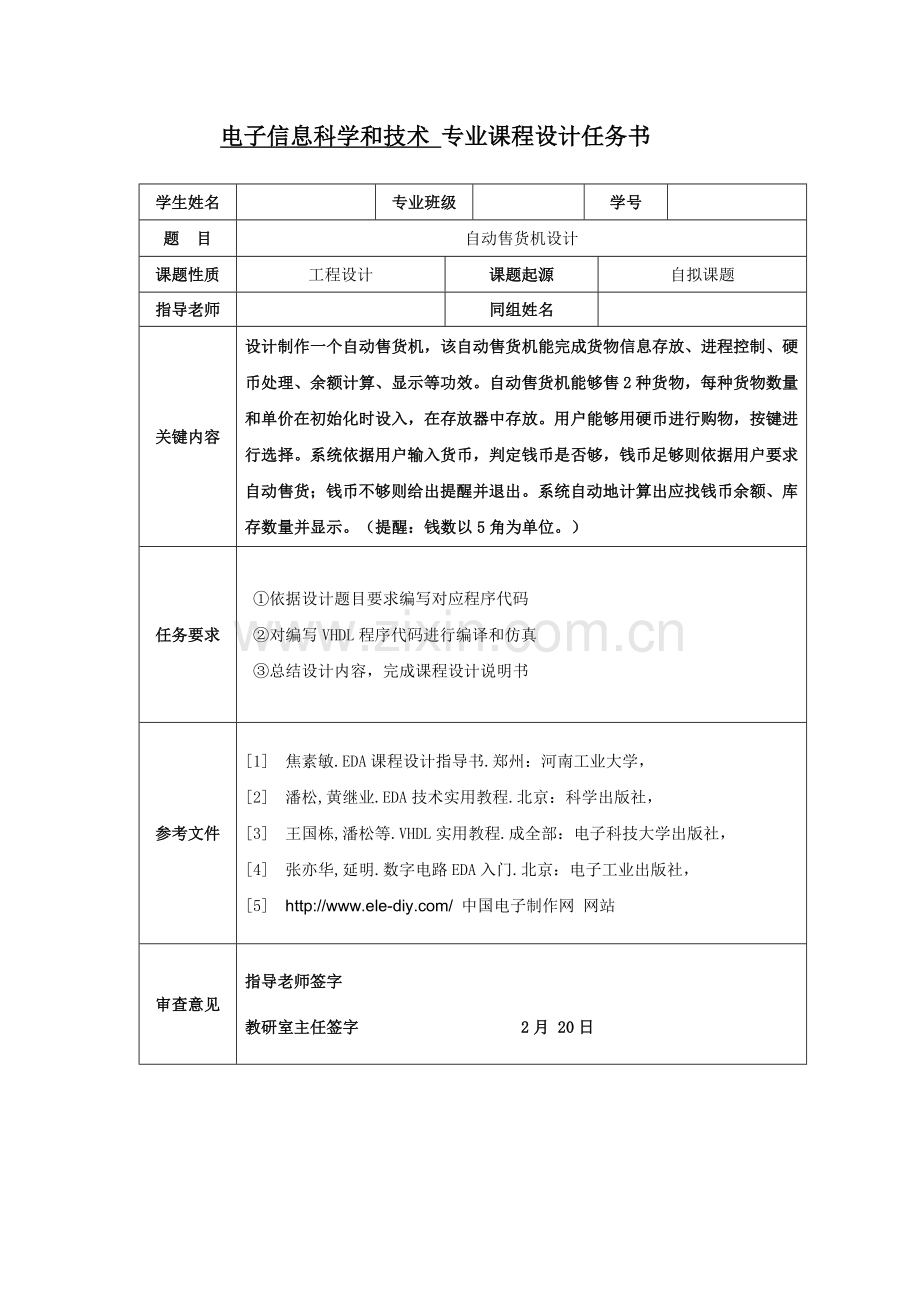

电子信息科学和技术 专业课程设计任务书

学生姓名

专业班级

学号

题 目
自动售货机设计
课题性质
工程设计
课题起源
自拟课题
指导老师

同组姓名

关键内容
设计制作一个自动售货机，该自动售货机能完成货物信息存放、进程控制、硬币处理、余额计算、显示等功效。自动售货机能够售2种货物，每种货物数量和单价在初始化时设入，在存放器中存放。用户能够用硬币进行购物，按键进行选择。系统依据用户输入货币，判定钱币是否够，钱币足够则依据用户要求自动售货；钱币不够则给出提醒并退出。系统自动地计算出应找钱币余额、库存数量并显示。（提醒：钱数以5角为单位。）
任务要求
①依据设计题目要求编写对应程序代码
②对编写VHDL程序代码进行编译和仿真
③总结设计内容，完成课程设计说明书
参考文件
[1]　焦素敏.EDA课程设计指导书.郑州：河南工业大学，
[2]　潘松,黄继业.EDA技术实用教程.北京：科学出版社，
[3]　王国栋,潘松等.VHDL实用教程.成全部：电子科技大学出版社，
[4] 张亦华,延明.数字电路EDA入门.北京：电子工业出版社，
[5] http://www.ele- 中国电子制作网 网站
审查意见
指导老师签字
教研室主任签字 2月 20日

一． 设计说明
依据要求可自动出售两种货物，本文设计自动售货机可销售cola 和 pepsi两种饮料：售货机可识别1元和0.5元两种货币，在一次购置过程中，可购置一个或多个商品，系统会自动计算所需钱数和找零钱数并自动找零。另外有3个发光二极管、6个LCD数码管：两个用来显示所需金额，两个用来显示已付金额，两个用来显示找零数。
1.1.1 步骤说明

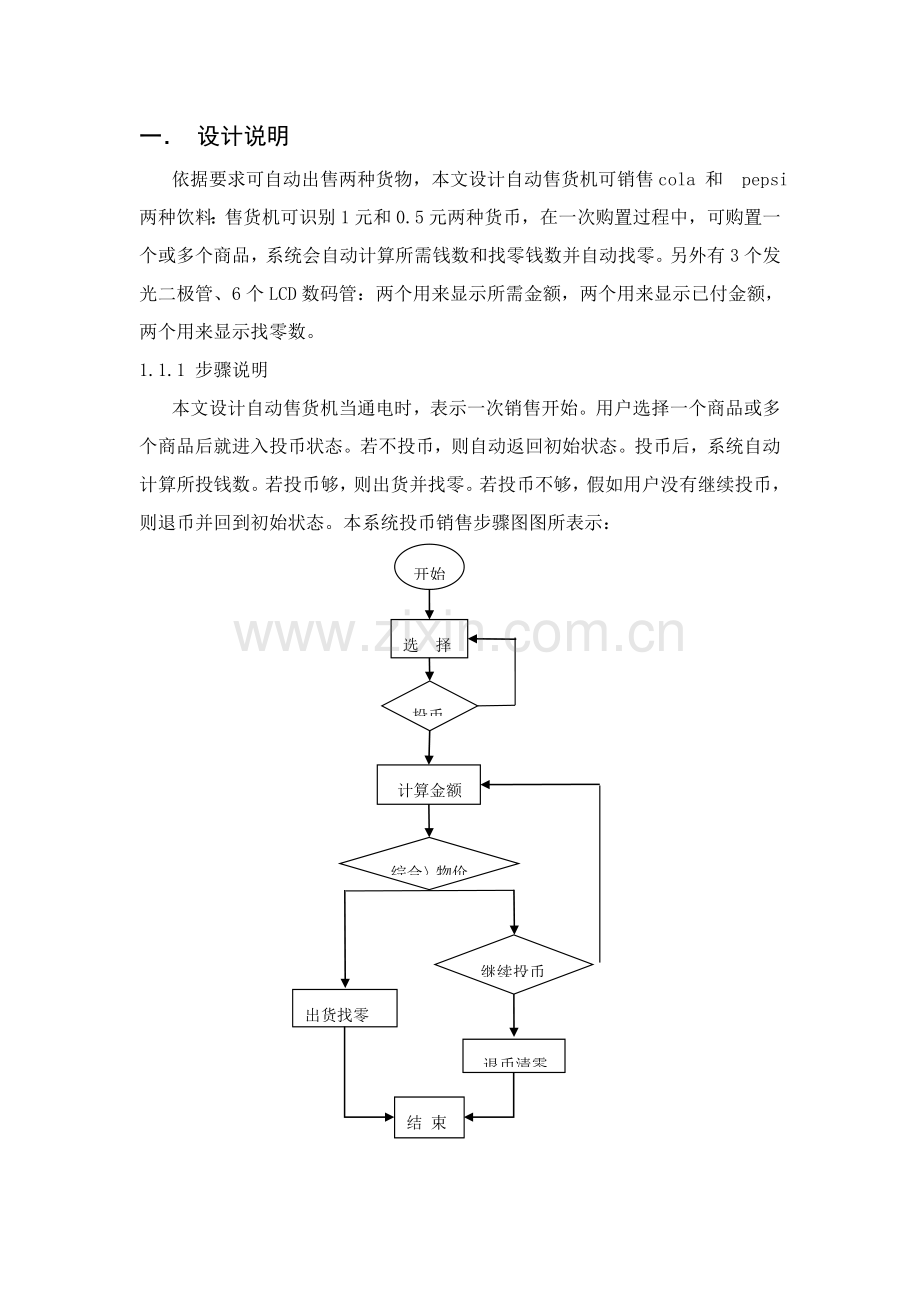

本文设计自动售货机当通电时，表示一次销售开始。用户选择一个商品或多个商品后就进入投币状态。若不投币，则自动返回初始状态。投币后，系统自动计算所投钱数。若投币够，则出货并找零。若投币不够，假如用户没有继续投币，则退币并回到初始状态。本系统投币销售步骤图图所表示：
退币清零
结 束
出货找零
继续投币
综合〉物价
计算金额
投币
选 择
开始

1.1.2各模块说明
本文设计自动售货机总体分三个模块：总控模块，二进制译码模块、BCD码译码模块。
总控模块：总控模块是本系统最关键模块，该模块大致有5个输入端口和6个输出端口。其输入端口包含clk、coin1（投入一元货币）、coin5（投入0.5元货币）、cola（选择cola）、pepsi(选择pepsi)，输出端口有paid（已投入多少钱）、needed（还需多少钱）moneyout（找零）、success（灯亮表示交易成功）、failure（灯亮表示交易失败）、showmoneyout（灯亮表示正在找零）。该模块实现了本系统最关键交易过程，包含选择商品、投入货币，计算剩下金额，找零出货等。
二进制译码模块：该模块有一个输入端口和两个输出端口。输入端口是一个8位二进制数输出端口bcd0、bcd1是两个4位BCD码。该模块关键功效是实现将主控模块输出二进制数（paid、needed、moneyout）转换成BCD码，方便输出到七段数码管上显示出来。该模块原理是将一个8位二进制转换成2个4位BCD码，分为高四位和低四位。
BCD码译码模块：该模块有一个输入端口和一个输出端口

1.1.3 程序设计
主控模块完整程序以下：
Library ieee;
use ieee.std_logic_1164.all;
use ieee.std_logic_unsigned.all;
entity shouhuoji is
port(clk: in std_logic;
coin1:in std_logic;
coin5:in std_logic;
cola:in std_logic;
pepsi:in std_logic;
paid:out std_logic_vector(7 downto 0);
needed:out std_logic_vector(7 downto 0);
success:out std_logic;
failure:out std_logic;
showmoneyout:out std_logic;
moneyout:out std_logic_vector(7 downto 0));
end shouhuoji;
architecture behav of shouhuoji is
type state_type is (qa,qb,qe,qc,qg,qd,qf);--定义七个状态
signal current_state :state_type:=qa;
signal q:integer range 0 to 100;
begin
process(clk)
variable paidtemp:std_logic_vector(7 downto 0);--定义变量
variable neededtemp:std_logic_vector(7 downto 0);
variable backmoney:std_logic_vector(7 downto 0);
variable pricetemp:std_logic_vector(7 downto 0);
begin
if clk'event and clk='1' then
case current_state is
when qa=>paidtemp:="00000000";neededtemp:="00000000";
backmoney:="00000000";pricetemp:="00000000";q<=0;
showmoneyout<='0';moneyout<="00000000";paid<="00000000";
needed<="00000000";failure<='0';success<='0';
if cola='1' or pepsi='1' then current_state<=qb;
if cola='1' then pricetemp:=pricetemp+"00001111";
neededtemp:=pricetemp;

Else
pricetemp:=pricetemp+"00010100";
neededtemp:=pricetemp;

end if;
end if;
paid<=paidtemp;
needed<=neededtemp;
when qb=>if coin1='1' or coin5='1' then
if coin1='1'then paidtemp:=paidtemp+"00001010";
else
paidtemp:=paidtemp+"00000101";
end if;

if paidtemp>=pricetemp then backmoney:=paidtemp-pricetemp;
neededtemp:="00000000";current_state<=qd;

else neededtemp:=pricetemp-paidtemp;backmoney:="00000000";
current_state<=qc;q<=0;

end if;
paid<=paidtemp;
needed<=neededtemp;
end if;
if q<8 then q<=q+1;
if cola='1' or pepsi='1'then q<=0;
if cola='1' then pricetemp:=pricetemp+"00001111";
neededtemp:=neededtemp+"00001111";
else
pricetemp:=pricetemp+"00010100";
neededtemp:=neededtemp+"00010100";
end if;
paid<=paidtemp;
needed<=neededtemp;
end if;
else current_state<=qe;q<=0;
end if;
when qe=>failure<='1';
if q<4 then q<=q+1;
else current_state<=qa;q<=0;
end if;
when qc=>if coin1='1' or coin5='1' then
if coin1='1'then paidtemp:=paidtemp+"00001010";
else
paidtemp:=paidtemp+"00000101";
end if;
if paidtemp>=pricetemp then

backmoney:=paidtemp-pricetemp;
neededtemp:="00000000";current_state<=qd;

else neededtemp:=pricetemp-paidtemp;backmoney:="00000000";
current_state<=qc;
end if;
paid<=paidtemp;
needed<=neededtemp;
end if;
if coin1/='1'and coin5/='1' then
if q<10 then q<=q+1;
else current_state<=qg;
end if;
else q<=0;
end if;
when qg=>failure<='1';
showmoneyout<='1';moneyout<=paidtemp;
current_state<=qf;q<=0;
success<='0';
when qd=>success<='1';
if backmoney>"00000000"then showmoneyout<='1';
moneyout<=backmoney;
end if;
current_state<=qf;q<=0;
when qf=>if q<4 then q<=q+1;
else current_state<=qa;q<=0;
end if;
end case;
else

end if;
end process;
end behav;

BCD译码模块完整程序以下：
Library ieee;
use ieee.std_logic_1164.all;
use ieee.std_logic_unsigned.all;
entity code1 is
port(
b:in std_logic_vector(7 downto 0);
bcd0:out std_logic_vector(3 downto 0);
bcd1:out std_logic_vector(3 downto 0)
) ;
end code1;
architecture one of code1 is
begin
process(b)
begin
case b is
when"00000000"=>bcd0<="0000";bcd1<="0000";--译码“0”；
when"00000001"=>bcd0<="0001";bcd1<="0000";--译码“1”；
when"00000010"=>bcd0<="0010";bcd1<="0000";--译码“2”；
when"00000011"=>bcd0<="0011";bcd1<="0000";--译码“3”；
when"00000100"=>bcd0<="0100";bcd1<="0000";--译码“4”；
when"00000101"=>bcd0<="0101";bcd1<="0000";--译码“5”；
when"00000110"=>bcd0<="0110";bcd1<="0000";
when"00000111"=>bcd0<="0111";bcd1<="0000";
when"00001000"=>bcd0<="1000";bcd1<="0000";
when"00001001"=>bcd0<="1001";bcd1<="0000";
when"00001010"=>bcd0<="0000";bcd1<="0001";
when"00001011"=>bcd0<="0001";bcd1<="0001";
when"00001100"=>bcd0<="0010";bcd1<="0001";
when"00001101"=>bcd0<="0011";bcd1<="0001";
when"00001110"=>bcd0<="0100";bcd1<="0001";
when"00001111"=>bcd0<="0101";bcd1<="0001";
when"00010000"=>bcd0<="0110";bcd1<="0001";
when"00010001"=>bcd0<="0111";bcd1<="0001";
when"00010010"=>bcd0<="1000";bcd1<="0001";
when"00010011"=>bcd0<="1001";bcd1<="0001";
when"00010100"=>bcd0<="0000";bcd1<="0010";译码“20”
when others=>null;
end case;
end process;
end one;

顶层模块完整程序以下：
library IEEE;
use IEEE.STD_LOGIC_1164.ALL;
use IEEE.STD_LOGIC_ARITH.ALL;
use IEEE.STD_LOGIC_UNSIGNED.ALL;
entity top is
Port( clk1:in std_logic;
C1,C5,P1_5,P2:in std_logic;
paid_lcd0,paid_lcd1,needed_lcd0,needed_lcd1,Mout_lcd0,Mout_lcd1:out
std_logic_vector(3 downto 0);
s,f,showout :out std_logic );
end top;
architecture one of top is
component shouhuoji
port ( clk:in std_logic;
coin1:in std_logic;
coin5:in std_logic;
cola:in std_logic;
pepsi:in std_logic;
paid:out std_logic_vector(7 downto 0);
needed:out std_logic_vector(7 downto 0);
success:out std_logic;
failure:out std_logic;
showmoneyout:out std_logic;
moneyout:out std_logic_vector(7 downto 0)
);
end component;
component code1
port(
b:in std_logic_vector( 7 downto 0);
bcd0:out std_logic_vector(3 downto 0);
bcd1:out std_logic_vector(3 downto 0)

);
end component;

signal p,n,mo:std_logic_vector( 7 downto 0);
--signal s1,s2,s3,s4,s5,s6:std_logic_vector(3 downto 0);
begin
u0:shouhuoji--各模块连接
port map(clk=>clk1,coin1=>C1,coin5=>C5,cola=>P1_5,pepsi=>P2,
success=>s,failure=>f,showmoneyout=>showout,paid=>p,needed=>n,moneyout=>mo);
u1:code1 port map(b=>p,bcd0=>paid_lcd0,bcd1=>paid_lcd1);
u2:code1 port map(b=>n,bcd0=>needed_lcd0,bcd1=>needed_lcd1);
u3:code1 port map(b=>mo,bcd0=>Mout_lcd0,bcd1=>Mout_lcd1);
end one;

1.1.4各模块连接

各模块连接图所表示：

售货机主控系统和译码器模块图

售货机顶层模块

2、1 主控模块仿真

上图表示用户选择了pepsi饮料后，且投了2个一元硬币。Success为高电平，代表售货机有饮料售出。且余额为0.

上图表示用户选择了pepsi饮料后，且投1个一元硬币和一个0.5元硬币。failure为高电平，代表售货机无饮料售出。且余额为已投金额，将钱退还给用户。.

2.BCD码译码仿真

上图表示自动售货机译码系统，上图表示将8位数字转换成４位BCD码。

3.TOP文件仿真

上图表示用户选择了pepsi饮料后，且投了2个一元硬币。Success为高电平，代表售货机有饮料售出。且余额为0.

上图表示用户选择了pepsi饮料后，且投1个一元硬币和一个0.5元硬币。Failure　为高电平，代表售货机无饮料售出。Shoｗout为退币指示灯。.Mout_lcd0和Mout_lcd1，显示退币金额。Paided _lcd0 和Paided_lcd1 needed _lcd0 和needed_lcd1 分别显示已付金额和还需要金额数。
3. 下载验证
在无数次调试和修改中，下载验证能够实现题目标要求

4. 参考文件：[1]　焦素敏.EDA课程设计指导书.郑州：河南工业大学，
[2]　潘松,黄继业.EDA技术实用教程.北京：科学出版社，
[3]　王国栋,潘松等.VHDL实用教程.成全部：电子科技大学出版社，
[4] 张亦华,延明.数字电路EDA入门.北京：电子工业出版社，
[5]

5. 心得体会
自动售货机系统设计经过一个星期设计已经全部完成，能按预期效果进行数次购置、找零出货、而且在数码管上显示出已投货币金额、还需金额、找零，同时有指示灯提醒交易成功、交易失败、正在找零。在自动售货机系统3个模块中，最关键是主控模块，其次还有二进制译码模块和BCD码译码模块。各模块完成后，将它们组合成完整自动售货机系统。在设计过程中还需改善是。本文所用VHDL语言即使语法规则和其它计算机高级语言如C语言在很多方面很类似，但它毕竟是硬件描述语言，其本质作用在于描述硬件，所以会受硬件环境限制。所以，为了达成设计预期效果，在代码编写前，应做到对硬件电路心中有数，不能一味追求代码完美，而应该已实现硬件电路性能优劣为标准。
