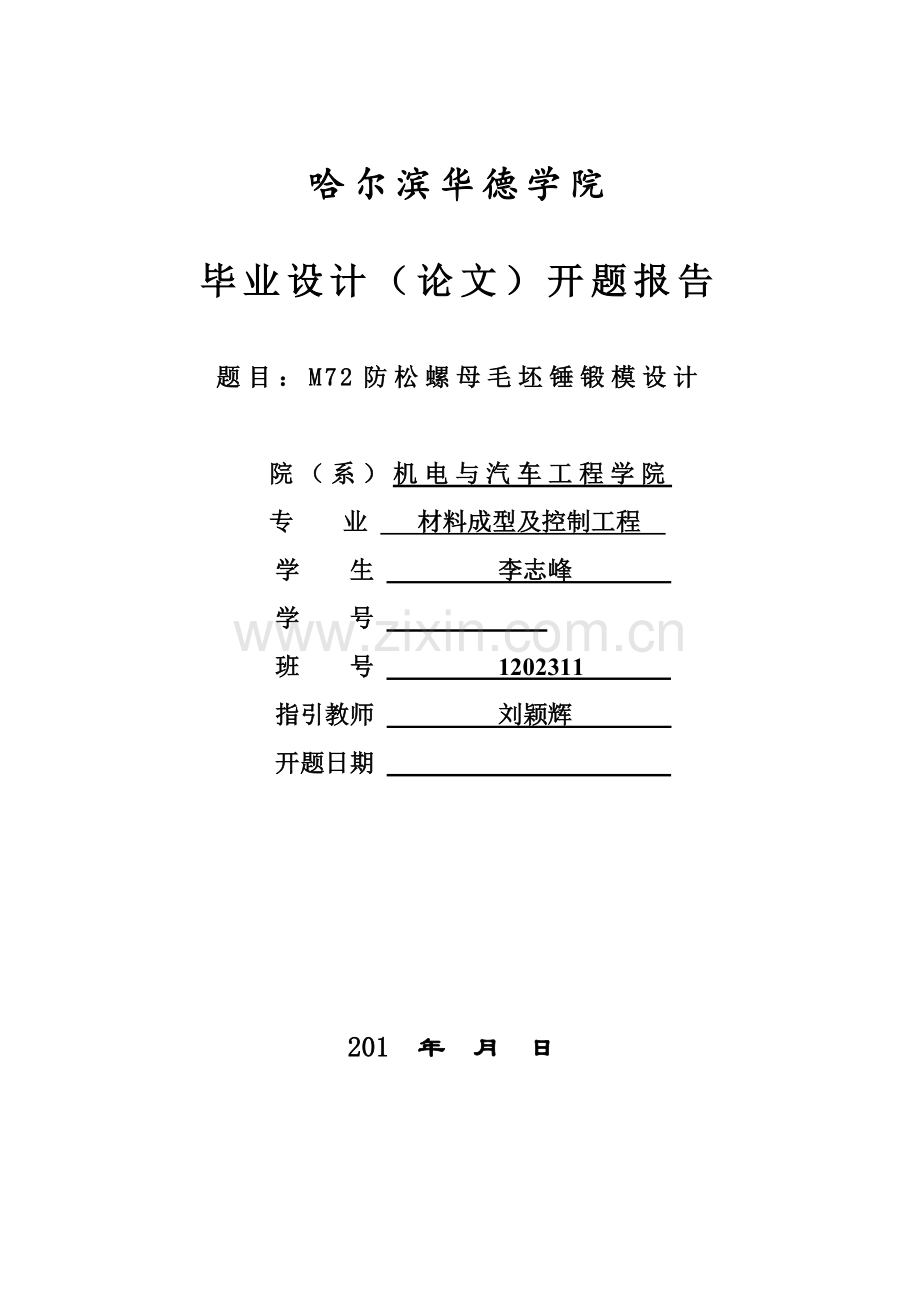

哈尔滨华德学院

毕业设计（论文）开题报告

题目：M72防松螺母毛坯锤锻模设计

院（系）机电与汽车工程学院
专 业 材料成型及控制工程
学 生 李志峰
学 号
班 号 1202311
指引教师 刘颖辉
开题日期

201 年 月 日
说 明

一、开题报告应涉及下列重要内容：
1．通过学生对课题题目和课题研究现状、选题目和意义阐述，判断与否已充分理解毕业设计（论文）内容和规定。
2．进度筹划与否切实可行。
3．与否具备毕业设计所规定基本条件。
4．预测研究过程中也许遇到困难和问题，以及解决办法。
5．重要参照文献。
二、如学生初次开题报告未通过，需在一周内再进行一次。
三、开题报告规定学生认真填写，由开题答辩组和指引教师填写意见、签字后，统一交所在分院保存，以备检查。
指引教师评语：

指引教师： 年 月 日

开题答辩组审查意见：

组长： 成员：

年 月 日
一．毕业设计（论文）任务书
1.设计题目 M72防松螺母毛坯锤锻模设计

图1—1零件图

图1—2零件三维图

2.工作量
（1）.总装配图（二维，三维），零号图各一张；
（2）.零件图设计；
（3）.撰写毕业设计论文：10000~1字
二．选题目和意义
锻造技术是中华人民共和国老式工艺，自从人类社会进入工业化社会后来，锻造业始终是国民经济支柱产业。锻造技术高低已成为衡量一种国家制造业水平标志之一。
本次设计是规定解决锻造技术问题，前提规定是咱们掌握相称专业知识，而通过本次设计可以考察自己对锻造工艺学知识掌握限度，查阅有关设计资料能力，熟悉有关国标及国际原则，进一步熟悉手工绘图和操作绘图软件绘制工程图，锻炼咱们独立解决一定实际工程问题能力，使咱们设计更具实用性。本次设计还能让咱们理解到锻造业如今发展趋势，为将来走向工作岗位作一种铺垫，增长自己就业信心，明确此后发展方向。
三．论文综述
锻造技术在中华人民共和国有着悠久历史。它就是通过工具相对运动来变化工件厚度或截面形状办法。当前锻造技术几乎可以把任何一种金属锻导致形，并使金属内部质量得到一定限度变化。在所有制造机械零件生产工艺中，锻造具备足够优势。
当今，发达国家总体上锻造技术高，产品质量好，生产效率高，环境污染少，原辅材料已形成商品化，系列化供应，如在欧洲已建立跨国服务系统，生产普遍实现机械化，自动化，智能化。而国内当前锻造生产技术水平高仅限于少数骨干公司，行业整体技术水平落后，锻件质量低，材料能源消耗高，经济效益差，环境污染严重。虽然国内锻造领域学术研究并不落后，诸多研究成果比国际水平都高，但是转化为现实生产力较少。当前国内在锻造技术上，不但研制耐磨，耐腐蚀，耐热特种合金材料；还开发锻造合金钢新品种，提高材质机能，运用率，减少本钱，缩短生产周期。
今天，锻造工艺技术已有全新变化，在机械制造业中，锻造业正发挥着越来越重要作用，该行业在全世界近十年平均增长率11%，都高于其她老式工业。
四.材料特性分析
30号钢材料名称：30 统一数字代号：U20302原则：GB/T 699-1999
1.30号钢特性：
与低碳钢相比，强度、硬度均较高，具备较好韧性、焊接性尚好，此钢大多在正火状态下使用，也可进行调质解决。用途：合用于采用热锻、热压及切削加式办法，制造截面较小，受力不大工作温度≤150℃零件，如丝杆、拉杆、轴键、吊环、齿轮、套筒等；切削性能良好，广泛应用于自动机床上加工螺栓、螺钉等；也合用于制造需冷顶锻零件及焊接件；还可用作渗碳、碳氮共渗等零件。
2.30号钢力学性能：
抗拉强度 σb (MPa)≥490,屈服强度 σs (MPa)≥295,伸长率 δ5 (%)≥21,断面收缩率 ψ (%)≥50,冲击功 Akv (J)≥63,硬度:未热解决≤179HB,
3.30号钢材热解决工艺：
880℃正火、860℃淬火、600℃回火。
五．模具设计方案
1.锻件图
(1).分模位置，螺母高径比H/D=57.6/144=0.4<1，是短轴类锻件，取径向分模，分模面取在最大直径部位1/2高度位置处。
(2).拟定模锻件加工余量及公差
锻件形状复杂系数，锻件质量，锻件材料系数，模锻件精度级别，拟定锻件公差和余量，模锻斜度，冲孔连皮。
（3).锻件技术规定
2. 锻件参数
锻件在水平面上最大投影面积S=10527.43mm；锻件周边长度432mm；锻件体积V=575242.767mm。
3. 锤上模锻工艺设计
（1).拟定锻锤吨位
选用2t模锻锤。
(2).选取飞边槽
4. 模膛设计
模膛排列，钳口设计，锁扣设计，模膛壁厚拟定，模块尺寸拟定。
5.制坯工步
螺母类锻件普通采用镦粗制坯，取镦粗直径D=。
6. 毛坯尺寸
零件体积：V件=575242.767mm
毛坯体积：V坯=（1+k)V件
毛坯直径：d坯=1.13 （1+k)V件/m
K—宽裕系数，考虑到锻件复杂限度影响毛边体积，并计及火耗量。对圆形锻件，k=0.12-0.25；对非圆形锻件，k=0.2-0.35。取k=0.3
M—毛坯高度与直径之比值，考虑到下料以便和镦粗时发生失稳，m=1.5-2.2。取m=2
V坯=747815.597mm d坯=81.407mm
按原则规格选取D坯=80mm
L坯=v坯/F坯=4V坯/ d坯=149mm
依照计算：坯料长度L坯与直径D坯之比值为1.86介于1.5到2.2之间，以上计算符合规定。
7. 拟定加热方式及锻造温度范畴
拟定加热方式，拟定加热时间，拟定冷却方式，拟定热解决方式及规定。
8.锻模构造
六．研究过程中也许遇到困难和问题，以及解决办法
1.在锻造过程中，模具温度迅速升高，为了使模具过热产生退火，模具温度不容许超过850度，因而，在锻造过程中必要冷却，可采用油冷和水冷；
2.锻造结束时，当模锻冷缩，锻件外侧趋向离开模壁，二内侧抱住模具型槽中凸出某些不易取出，这时可以在内表面设立拔模斜度；
七．进度安排
第一阶段：开题8.25—9.11（3周）
第二阶段：设计阶段9.14—10.23（6周）
第三阶段：撰写毕业设计论文与准备答辩10.26—11.20（4周）
毕业答辩：12.3—12.4
八．参照文献
[1] 姚泽坤，锻造工艺与模具设计：西北工业大学出版社
[2] 郝滨海，锻造模具简要设计手册:化学工业出版社
[3] 李书常，新编锻模图册：机械工业出版社
[4] 程里，模锻实用技术：机械工业出版社
