基于小型HMI触摸屏与PLC测控系统设计与调试
一、设计任务

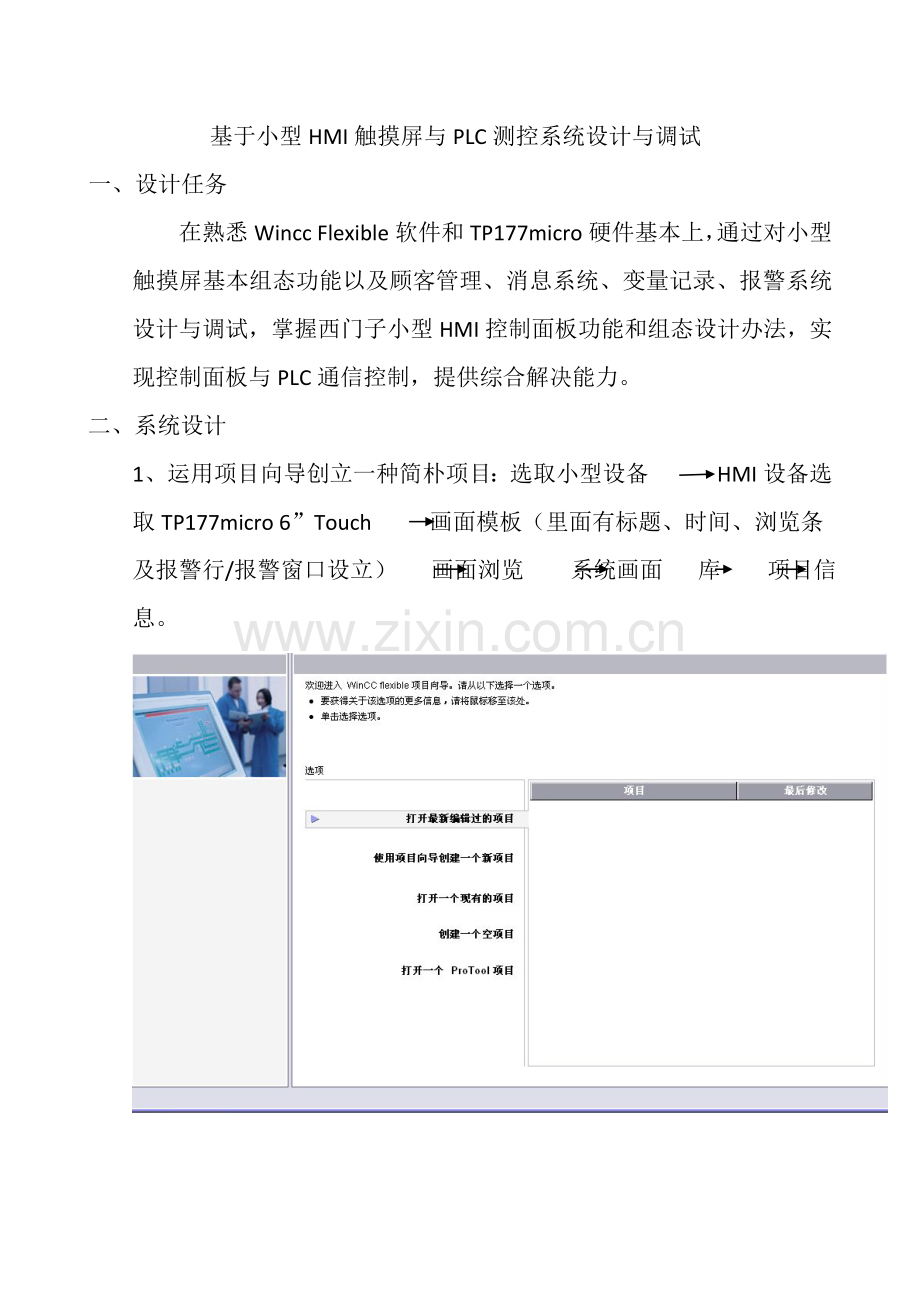

在熟悉Wincc Flexible软件和TP177micro硬件基本上，通过对小型触摸屏基本组态功能以及顾客管理、消息系统、变量记录、报警系统设计与调试，掌握西门子小型HMI控制面板功能和组态设计办法，实现控制面板与PLC通信控制，提供综合解决能力。
二、系统设计
1、运用项目向导创立一种简朴项目：选取小型设备 HMI设备选取TP177micro 6”Touch 画面模板（里面有标题、时间、浏览条及报警行/报警窗口设立） 画面浏览 系统画面 库 项目信息。

2、进入到新项目中这时可以通过项目窗口里德模板更改每页按钮及功能，同步可以通过设备设立当中画面浏览来规划所有页面连接、级别关系等。

3、创立变量
器用来创立和编辑变量。双击项目视图中“变量”图标，将打开变量编辑器。如下图所示中给出了项目“电动机正反转控制”中所有变量，可以在工作区表格中或在表格下方属性视图中编辑变量属性。

双击变量表中最下方空白行，将会生成一种新变量，其参数与上一行变量参数基本相似，其名称和地址与上面一行地址和变量按顺序排列。点击图3中变量表“连接”列单元中下拉箭头，可以选取“连接-1”(HMI设备与PLC连接)或“内部变量”，本例中变量均为来自PLC外部变量。
4、创立画面
目“电动机正反转控制”后，系统将自动生成一种名为“画面-1”画面。用鼠标右键点击项目视图中该画面图标，在浮现快捷菜单中执行“重命名”，将该画面名称改为“初始画面”双击项目视图中“初始画面”图标，打开画面编辑器。在画面编辑器下方属性对话框“常规”选项卡中，可以设立画面名称，编号和背景颜色。点击“背景色”选取框下拉箭头，再浮现颜色列表中选取画面背景色为白色。点击画面下方属性视图（见图4）中“使用模版”复选框，使其中对勾消失，则选取在组态时不显示模版中对象。

图4
5、编辑按钮
钮属性设立，选中某个按钮后，在工作区下方属性视图（图5）中，选中左侧树形构造中“常规”，在右侧对话框中选取按钮模式为“文本”。在“文本”域单选框中，选中“文本”。如果选中复选框“按下时”可以分别设立“按下时”和“弹起时”文本。

然后进行按钮功能设立，选中文本为“正向启动”按钮，打开属性视图“时间”类“按下”对话框（图6），点击视图右侧最上面一行，在点击它右侧浮现下拉菜单（在点击之前它是隐藏）在浮现系统函数列表中选取“编辑位”文献夹中函数“SetBit”(置位)。

图6
直接点击函数列表中第2行右侧隐藏下拉菜单，在浮现变量列表中选取变量“正向启动按钮”（图7），在运营时按下该按钮，将变量“正向启动按钮”置为1状态。

图7
同理，可以对弹起时进行设定。
6、通讯连接
在通讯中，双击“连接”，设定电脑与TPP177Micro连接，寻则通讯端口，将连接选为PPI，波特率9600，普通电脑默认地址为0，TP177mirco地址为1，PLC地址为2.
将电脑连接到TP177micro触摸屏，对项目进行编译下载。
建立连接办法如下图所示

6、PLC梯形图

7、 实际控制及调试总结
三、设计总结
通过这段时间学习。咱们掌握了TP177micro基本原理和Wincc flexible软件应用，并运用Wincc flexible软件实现了TP177micro各项组态功能，最后进行了系统联机调试。在整个学习过程中，人们都很努力，咱们每个人不断学习和思考，使咱们又学会了一款软件使用，让咱们受益匪浅。
