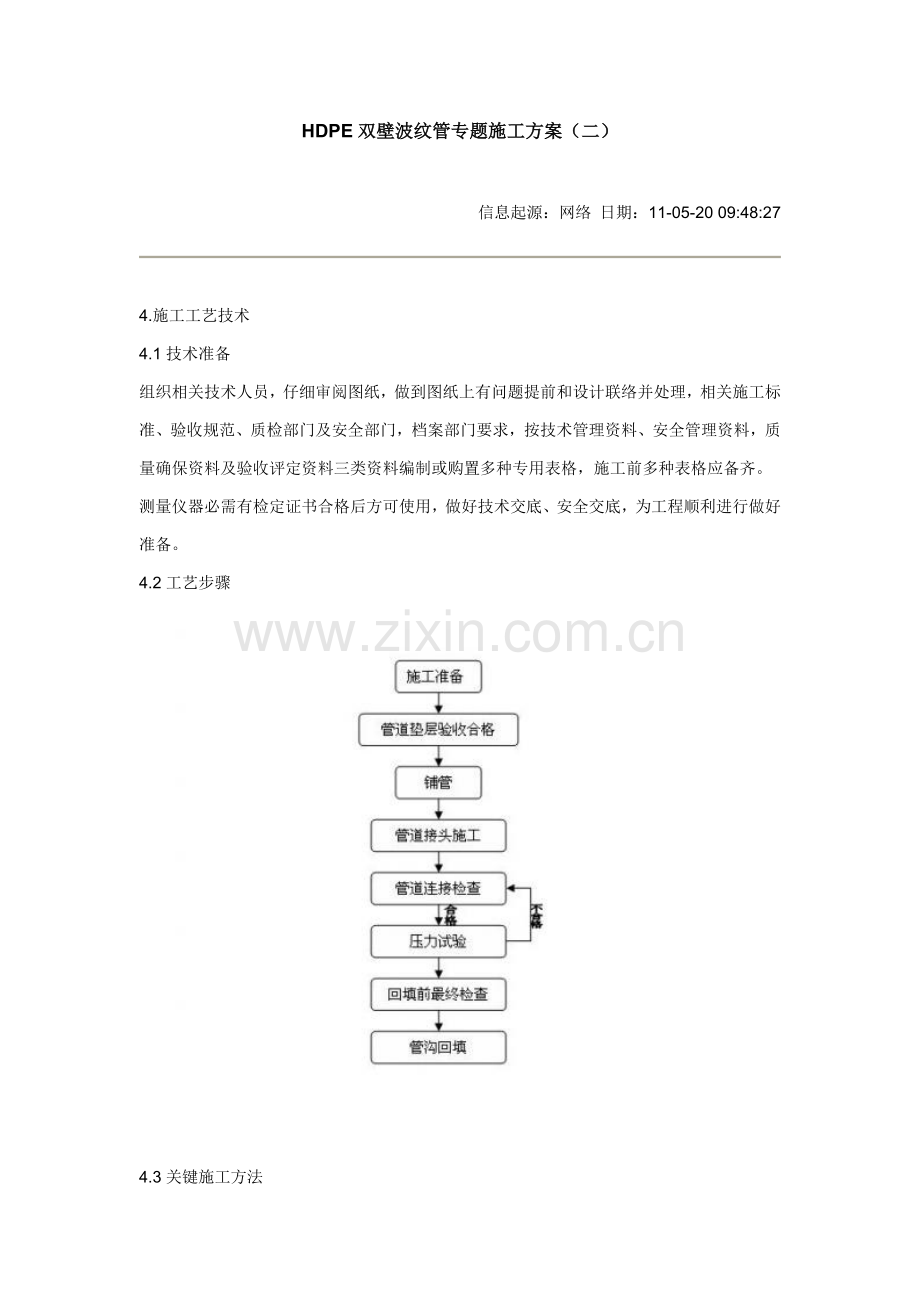

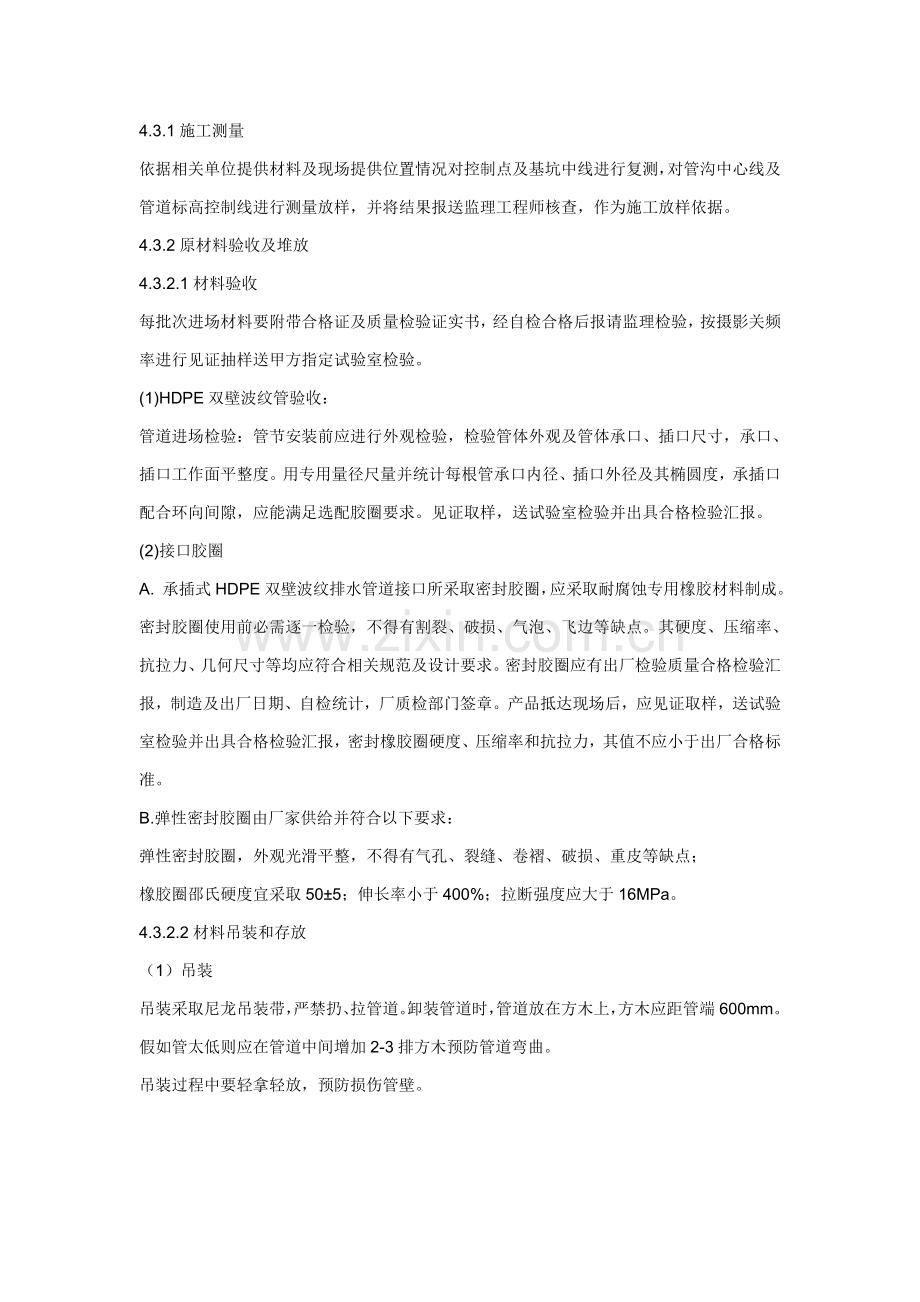

HDPE双壁波纹管专题施工方案（二）信息起源：网络 日期：11-05-20 09:48:274.施工工艺技术4.1技术准备 组织相关技术人员，仔细审阅图纸，做到图纸上有问题提前和设计联络并处理，相关施工标准、验收规范、质检部门及安全部门，档案部门要求，按技术管理资料、安全管理资料，质量确保资料及验收评定资料三类资料编制或购置多种专用表格，施工前多种表格应备齐。测量仪器必需有检定证书合格后方可使用，做好技术交底、安全交底，为工程顺利进行做好准备。4.2工艺步骤 4.3关键施工方法 4.3.1施工测量 依据相关单位提供材料及现场提供位置情况对控制点及基坑中线进行复测，对管沟中心线及管道标高控制线进行测量放样，并将结果报送监理工程师核查，作为施工放样依据。4.3.2原材料验收及堆放 4.3.2.1材料验收 每批次进场材料要附带合格证及质量检验证实书，经自检合格后报请监理检验，按摄影关频率进行见证抽样送甲方指定试验室检验。(1)HDPE双壁波纹管验收： 管道进场检验：管节安装前应进行外观检验，检验管体外观及管体承口、插口尺寸，承口、插口工作面平整度。用专用量径尺量并统计每根管承口内径、插口外径及其椭圆度，承插口配合环向间隙，应能满足选配胶圈要求。见证取样，送试验室检验并出具合格检验汇报。(2)接口胶圈 A. 承插式HDPE双壁波纹排水管道接口所采取密封胶圈，应采取耐腐蚀专用橡胶材料制成。密封胶圈使用前必需逐一检验，不得有割裂、破损、气泡、飞边等缺点。其硬度、压缩率、抗拉力、几何尺寸等均应符合相关规范及设计要求。密封胶圈应有出厂检验质量合格检验汇报，制造及出厂日期、自检统计，厂质检部门签章。产品抵达现场后，应见证取样，送试验室检验并出具合格检验汇报，密封橡胶圈硬度、压缩率和抗拉力，其值不应小于出厂合格标准。 B.弹性密封胶圈由厂家供给并符合以下要求： 弹性密封胶圈，外观光滑平整，不得有气孔、裂缝、卷褶、破损、重皮等缺点；橡胶圈邵氏硬度宜采取505；伸长率小于400%；拉断强度应大于16MPa。4.3.2.2材料吊装和存放 （1）吊装吊装采取尼龙吊装带，严禁扔、拉管道。卸装管道时，管道放在方木上，方木应距管端600mm。假如管太低则应在管道中间增加2-3排方木预防管道弯曲。吊装过程中要轻拿轻放，预防损伤管壁。（2）存放 管道要放在稳固地上并设置木垫块，管道和地面间距为200mm左右。HDPE放在室外时要覆盖塑料薄膜避免阳光直射，其它配套部件要存放于室内。管道存放区域要远离施工活动区域。 4.3.2管道施工 承插式柔性接口HDPE双壁波纹管4.3.2.1砂垫层基础：在槽底铺设设计要求厚度砂垫层，采取水密法，用平板振动夯扎实1-2遍。扎实平整后，测中心线，并应预留沉降量。垫层宽度和深度必需严格控制，管道安装及闭水完成后，施工C2部分砂垫层基础，施工中要确保管道包角角度。并在管道两侧每隔1米，管两侧设置木楔预防回填过程中管产生移动，中粗砂垫层和管座应密实，管底面必需和中粗砂垫层和管座紧密接触。 4.3.2.2铺管 （1）管道基础验收合格后方可进行铺管作业，吊装采取8T汽车吊，站位距离坑边3m以外，吊具采取尼龙吊装带，吊装位置距离管道边口500mm左右，吊装角度详见下图。吊装时要避免碰撞。施工时根据图纸要求，先确定沉泥井位置，遵照此标准将管道根据长度预先排设管道位置并放出每节管道位置线，调整检验井位置。 （2）工作坑挖设：在接口处挖设工作坑，承口前大于等于600mm，承口后超出斜面长，两侧大于管径，深度大于等于200mm，确保操作阶段管子承口悬空。 将含有条件管道放置于沟槽内以下图：4.3.2.3安装 (1)稳管：安管不得扰动管道基础，管道安装从下游至上游进行。管道就位后，为预防滚管，应在管两侧合适加两组四个楔形木垫块。管道安装时应将管道流水面中心、高程逐节调整，确保管道纵断面高程及平面位置正确。每节管就位后，应进行固定，以预防管子发生位移。稳管时，优异入管内检验对口，降低错口现象。管内底高程偏差在10mm内，中心偏差不超出10mm，相邻管内底错口小于3mm。 (2) 对口 A. 清理管膛、管口：将承插口内全部杂物给予清除，并擦洗洁净，然后在承口内均匀涂抹非油质润滑剂。 B. 清理胶圈：将胶圈上粘接物清擦洁净，并均匀涂抹非油质润滑剂。 C. 插口上套胶圈：密封胶圈应平顺、无扭曲。安管时，胶圈应均匀滚动到位，放松外力后，回弹不得大于10mm，把胶圈弯成心形或花形(大口径)装入承口槽内，并用手沿整个胶圈按压一遍，确保胶圈各个部分不翘不扭，均匀一致卡在槽内。橡胶圈就位后应在承插口工作面上。胶圈放置在管道插口段第一个波纹凹槽内。 D.顶装接口 a.顶装接口时，采取龙门架，对口时应在已安装稳固管子上拴住吊装带，在待拉入管子承口处架上后背横梁，用吊装带和倒链连好绷紧对正，两侧同时拉倒链，将已套好胶圈插口经撞口后拉入承口中。注意随时校正胶圈位置和情况。 b.安装时，顶、拉速度应缓慢，并应有专员查胶圈滚入情况，如发觉滚入不均匀，应停止顶、拉，用凿子调整胶圈位置，均匀后再继续顶、拉，使胶圈达成承插口预定位置。 d.管道安装应尤其注意密封胶圈倒链拉入法安管见下图：E. 检验中线、高程：每一管节安装完成后，应校对管体轴线位置和高程，符合设计要求后，即可进行管体轴向锁定和两侧固定。 F. 用探尺检验胶圈位置：检验插口推入承口位置是否符合要求，用探尺伸入承插口间隙中检验胶圈位置是否正确。 G. 锁管：铺管后为预防前几节管子管口移动，可用尼龙绳和倒链锁在后面管子上。锁管示意见下图
