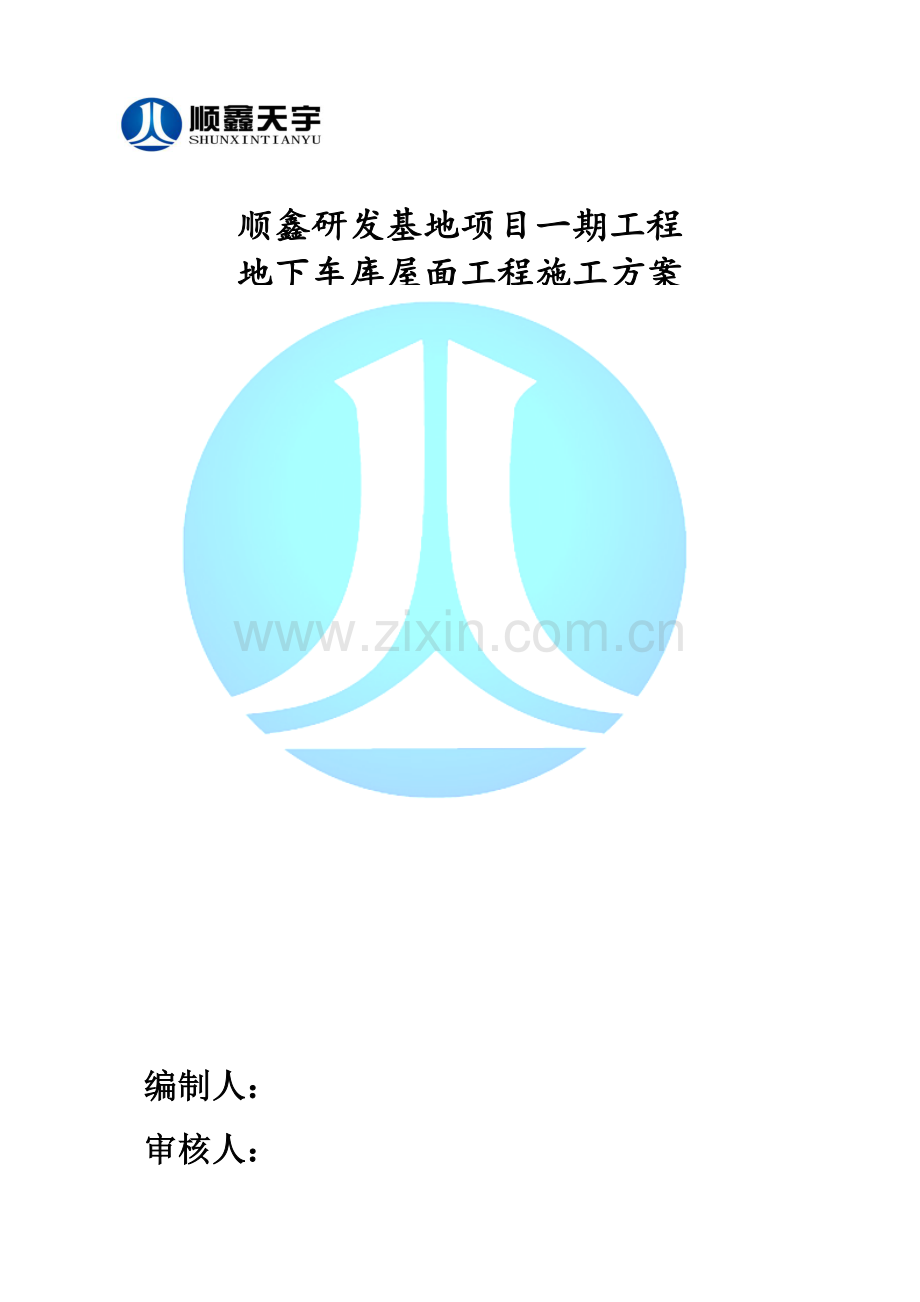

顺鑫研发基地项目一期工程
地下车库屋面工程施工方案

编制人：
审核人：
审批人：
北京顺鑫天宇建设工程
二零一八年 月

目录
一、编制依据 1
二、工程概况 1
三、施工准备 2
四、施工安排 4
五、主要施工工序及操作要点 6
六、 质量要求 9
七、成品保护措施 13
八、雨季施工措施 14
九、安全文明、环境保护施工及控制措施 15

一、编制依据
1、《工程测量规范》（GB50026-）
2、《建筑工程施工质量验收统一标准》（GB50300-）
3、《屋面工程施工质量验收规范》（GB50207-）
4、《建筑地面工程施工质量验收规范》（GB50209-）
5、《屋面工程技术规范》（GB50345-）
6、《建设工程检测试验管理规程》（DB11/T368-）
7、《建筑结构通用图集-工程做法》（12BJ1-1）
8、《建筑地基基础工程施工规范》（GB51004-）
9、《建筑地面工程施工质量验收规范》(GB50209-)
10、《种植屋面工程技术规程》（JGJ155-）
11、《塑料排水板质量检验标准》（JTJT_257-1996）
12、施工图纸及国家现行相关建设工程现场管理要求、安全技术规范和操作规程，北京市相关安全、文明、消防等要求。
二、工程概况
我项目部承包地下车库顶板建筑面积共约19000m²，本方案针对地下车库顶板种植屋面，做法以下：（施工范围为：找坡层、保护层、排水板、土工布、种植土）
地下车库顶板种植屋面做法
1500厚种植土
过滤布（土工布）
30-60厚高塑料（或橡胶）排水凸片，凸点向上
50mm厚C20细石混凝土找坡层（最薄处50厚，最厚处200厚） 6m×6m分隔缝，缝宽15mm，采取沥青砂填实密封
4厚SBS改性沥青耐根穿刺防水卷材+3厚SBS改性沥青防水卷材
钢筋砼面板
三、施工准备
1、技术准备
参与施工技术、生产、质量及其它管理人员要认真熟悉图纸、规范，掌握设计材料做法、细部结构、质量标准等。施工前先编制施工方案，相关人员认真学习对施工班组进行书面交底，计算工程量，编制材料计划。
2、放线控制
屋面工程开始之前，测量员要对多种控制线，尤其是屋面排水分区线进行检验，确保分区线正确。自检合格后，报监理验收，并填写报验单和测量统计等相关检验资料。
3、材料准备
施工前，技术部门应制订具体材料计划，材料部门依据计划提前确定供给厂家，并对其提前进行考察，组织其立即到货、分批进场。对于进场材料应做好现场验收，不得有严重外观不合格影响使用等现象，并做好相关试验。全部进场材料报监理验收经过后方可投入使用。卷材等易燃材料存放应符合防火要求，不一样品种、型号和规格卷材应分别堆放，贮存在阴凉通风室内，避免雨淋、日晒和受潮，严禁靠近火源，贮存环境温度不得高于45℃。
3.1找坡层：复合轻集料混凝土强度≥LC5.0
屋面所用混凝土和DS砂浆全部采取商品混凝土。商品混凝土进场后应带有试验汇报、混凝土配合比通知单、混凝土开盘判定、混凝土运输单等资料。
在混凝土浇注过程中，应留置试块，组批标准为同种原材料，同一配合比，同一强度等级，生产工艺基础相同，每100立方米留一组试块，一次打灰不足100立方米按一组进行留置。
试验项目：强度等级
3.2找坡层：50mm-200mm厚C20细石混凝土
工程所用找坡、保温隔热材料应有产品合格证和性能检测汇报，材料品种、规格、性能等应符合现行国家产品标准和设计要求。
3.3排水层：30-60厚高塑料（或橡胶）排水凸片4700㎡。同批次生产排水板每20万米检验一次，小于20万米，按20万米计，检验一次。
3.4隔离层：土工布18000㎡。
3.5覆土层：1500mm厚种植土15900m³
4、施工机具准备
所需机具:20铲车、三轮车、小平铲、钢卷尺、手推车、铁锹、铁抹子、水平刮杠、白线等。
5、劳动力准备
5.1、关键工种劳动力用工计划
序 号
工 种
人 数
1
普工
30人
2
混凝土工
20人
3
其它工种
10人
4
累计
60人

5.2另外项目部配置主管一名，施工队配置工长一名，以确保正常施工需要。对工人要做好技术培训及安全教育，让工人立即掌握工艺步骤及施工关键点。
6、施工条件
6.1、多种穿过顶板预埋管件根部及排烟气道等部位按图纸及规范要求施工完成，洞口用微膨胀混凝土封堵 。
6.2、顶板上面松散杂物清除净，凸出基层上砂浆、灰渣用凿子凿除，扫净；顶板上堆积物料已经转移、清理洁净。
6.3、肥槽回填土施工完成，地下室顶板预留下料口封堵完成。室外电梯利用砖砌体围护完成。
6.4、检验临电情况，确保施工用电安全。
四、施工安排
1、组织体系
为确保屋面工程施工顺利进行，达成预期质量及工期要求，我项目部精力组织，决定成立以项目经理为首质量安全全方面确保管理体系，具体以下：
序号
姓名
项目职务
岗位职责
1
朱建国
项目经理
全方面负责本工程对内对外事务协调工作。
2
黄永超
项目副经理
全方面负责本工程生产管理工作
3
杨世祥
实施经理
配合项目经理负责本工程生产管理工作
4
彭荣海
生产经理
全方面负责本工程生产管理工作
5
叶毅超
生产副经理
配合生产经理负责生产管理工作。
6
武会习
技术责任人
全方面负责本工程技术管理工作。
7
周建利
安全责任人
全方面负责本工程安全管理工作。
8
王选龙
质检员
负责质量控制，办理隐检手续和相关资料填写上报。
9
刘茂军
水电责任人
负责现场施工机械正常运转，确保现场水电供给。
19
韩世祥
材料主管
负责辅助材料进场验收和收料、发料工作
11
裴春常
土建工长
负责现场施工人员、机具调配及施工布署。
12
王玉武
安全员
负责施工过程中安全和文明施工管理。
13
任俊凯
测量员
负责施工中标高控制。
14
贾建奇
试验员
负责相关试验资料填写。
15
杨继红
资料员
负责相关资料搜集、整理、归档。
16
贾云飞
技术员
负责施工方案编制和相关技术工作确实定。
2、水平运输
考虑车库顶板承载力要求，依据《建筑结构荷载规范》GB50009-第5.1.1条消防车(30t）对楼面产生荷载为20KN/㎡，设计单位提供地下一层车库顶板荷载分布图消防车道承载力为27.65KN/㎡,其它部位顶板承载力为5KN/㎡，地下车库顶板可行走自重7.5t车辆，我方可使用20铲车及农用三轮车运输土方及其它材料。

计划8月25日进行开始进行找坡层施工，9月30日完成车库顶板回填土施工。
五、关键施工工序及操作关键点
基层处理→防水层施工→测量标高→抹灰打点→50-200厚C20细石混凝土找坡→养护铺设→排水凸片→土工布→1500厚种植土
1、基层处理
在防水层施工前，应将表面泥土、杂物清理洁净。穿结构洞口等底部用微膨胀混凝土塞堵密实，顶板上堆积物料已经转移、清理洁净。
2、防水层
详见防水施工方案
3、找坡层
本工程找坡层为C20细石混凝土找坡，先依最低处拉线找坡，找坡厚度最高点为200mm，预留50mm浇筑细石混凝土，浇筑次序由一端向另一端进行。
依据及设计要求找坡层厚度，然后拉水平线抹灰饼，其间距2m左右，然后按两米间距冲筋，冲筋留出通道，便于材料施工运输。依据设计要求厚度找出坡度，按坡度要求拉线找出最高和最低标高，抹出坡度灰饼，用来控制找坡层表面标高；混凝土浇筑采取泵动式，施工工艺参见本工程混凝土施工方案，混凝土浇筑成型后应立即覆盖或喷水养护，养护不得小于7d。
全部操作过程要在3h内完成，单次厚度不超出5公分。
4.排水层施工
4.1清除铺设现场渣滓、平整、使现场没有显著凹凸处，室外车库顶按要求找坡。这么能把排水板中排出水集中排到周围下水管或周围城市下水道。不要让泥土、水泥、黄沙等渣滓进入排水板正面空间，确保排水板空间通畅，圆突台面向有水面。当排水板铺设时尽可能做好维护方法，室外车库铺设排水板应立即立即做好回填土工作，避免大风吹乱排水板影响铺设质量。要立即做好维护层，预防排水板被人或物毁坏。排水板施工完成后，立即进行维护，严禁上人或上物预防排水凸点被损坏。
4.2塑料排水板施工搭接边处理方法
对于塑料排水板搭接边处理方法通常有两种分别为焊接机焊接、搭接法和使用塑料排水板专用胶进行胶粘。
通常工地施工全部是采取焊接机焊接方法，焊接机使两块板子搭接边进行加热融合在一起进行搭接，这种方法优点解释焊接边很牢靠而且密封性很好。其次就是采取塑料排水板专用胶进行搭接，施工方法就是将两块板子搭接边上全部涂上排水板专用胶然后进行粘合，这种方法优点在于操作很简单而且不需要工具辅助，不过这种操作密封性不如焊接机。
采取搭接法时，单面凸台塑料排水板边排凸台套接，上下边平整，无翘起；搭接1-2个凸台。
5、隔离层
5.1土工布卷在安装展开前要避免受到损坏。土工布卷应该堆放于经平整不积水地方，堆高不超出四卷高度，并能看到卷识别片。土工布卷必需用不透明材料覆盖以防紫外线老化。在储存过程中，要保持标签完整和资料完整。在运输过程中（包含现场从材料储存地到工作地运输），土工布卷必需避免受到损坏。受到物理损坏土工布卷必需要修复。受严重磨损土工布不能使用。任何接触到泄漏化学试剂土工布，不许可使用在本工程上。
5.2、土工布铺设方法
检验基层是否平整、坚实，依据现场情况，确定土工布尺寸，裁剪后给予试铺，裁剪尺寸要正确。检验撒拉宽度是否适宜，搭接处应平整，松紧适度并合适留有变形余量。用热风枪将两幅土工布搭接部位粘接，粘接点间距应适宜。土工布应沿种植土四面向上铺设至种植土高度，并和挡墙粘牢。全部土工布全部须用砂袋压住，砂袋将在铺设期间使用并保留到铺设上面一层材料。天天土工布铺设结束前，对当日全部铺设土工布表面进行目测以确定全部损坏地方全部已作上标识并立即进行修补，确定铺设表面没有可能造成损坏外来物质，如细针、小铁钉等，有可能造成损坏外来物质，如细针、小铁钉等。
5.3土工布搭接：搭接采取缝合或粘接，粘接是用热风枪将两幅土工布搭接部位粘接，粘接点间距应适宜。全部缝合必需要连续进行（比如，点缝是不许可）。在重合之前，土工布必需重合最少100mm。最小缝针距离织边（材料暴露边缘）最少是25mm。缝好土工布接缝最包含1行又线锁口链形缝法。用于缝合线应为最小张力超出60N树脂材料，并有和土工布相当或超出抗化学腐蚀和抗紫外线能力。任何在缝好土工布上“漏针”必需在受到影响地方重新缝接。必需采取对应方法避免在安装后，土壤、颗粒物质或外来物质进入土工布层。布搭接依据地形及使用功效可分为自然搭接、缝接或焊接。如存在不合要求现象，应立即进行修补。必需经过铺设和热连接土工布小片来修补磨损土工布，土工布小片要比缺点边缘在各个方向最少长200mm。热连接必需严格控制以确保土工布补片和土工布紧密结合，并对土工布没有损害。
6、种植土
种植土采取改良土，疏松透水性好，湿密度在780kg/m³-1300kg/m³之间。
六、 质量要求
1、质量标准
主控项目
复合轻集料混凝土密度小于1000kg/m3之间。
检验方法：检验配合比试验汇报和强度等级检测汇报。 检验数量：配合比试验汇报按同一工程、同一强度等级、同一配合比检验一次；
屋面找平层排水坡度，必需符合设计要求。
检验方法：用水平仪（水平尺）、拉线和尺量检验。
通常项目
找平层应抹平压光，不得有酥松、起砂、起皮现象，转角处抹成圆弧。
检验方法：观察法
找平层分隔缝间距和宽度，均应符合设计要求。
检验方法：观察和尺量检验。
找平层和其下一层结合应牢靠，不应有空鼓。
检验方法：用小锤轻击检验。
找坡层表面平整度许可偏差为7mm，找平层表面平整度许可偏差为5mm。
检验方法：2m靠尺和塞尺检验。
基层和突出屋面结构交接处和基层转角处，均应做成圆弧形，且整齐平顺，落水口处应做成略低凹坑。
检验方法：观察和尺量检验
检验方法：观察和尺量检验
2、质量确保方法
2.1过程控制
 施工过程中要对找平层、保温层、防水层、保护层等施工过程进行跟踪检验验收，做好隐蔽验收统计，各专业亲密配合共同完成全部设备基础、预埋铁件、预埋管线，防水层施工前要求各专业进行会审，确定全部预埋、预留工程验收合格，并对其进行防水结构加强处理。
防水层及屋面工程施工完成后，分别进行淋水或蓄水试验，确保屋面排水基础通畅，验证已无渗漏和积水现象，必需依据工程特点进行精心策划、测量放线、复核验证、做出标识，确保坡度正确，排水通畅。
面层施工时，要有专职技术、质检人员跟踪指挥，必需严格控制施工过程中质量，在施工过程中严格把关，不得隐瞒施工中质量问题，并督促操作者立即整改。尤其是细部处理，应由技术好，责任心强专业施工人员完成。
面层局部完成后，在混凝土、砂浆养护期内及未达成设计强度前，屋面严禁堆物和上人操作，在焊接防雷接地网和安装其它设备、构件等时，要采取有效保护方法，确保面层不受损坏和污染。
必需检验全部土工布片和缝。有缺点土工布片和缝合必需在土工布上清楚标出，并作出修补。
土工布施工时用来补洞或补裂缝补丁材料应和土工布一致。 补丁应延伸到受损土工布范围外最少20厘米。
施工人员所穿工作鞋及所用施工机具不应损伤土工布，施工人员不得在已铺设土工布上抽烟或用尖锐工具戳土工布等。
为了土工布材料安全，应在铺设土工布前打开包装膜，即铺一卷，开一卷。并检验外观质量。
施工前，应严格根据国家现行施工规范和验评标准编写施工方案，对操作工人做
好技术交底工作。
全部进场物资必需有合格材质证实，出厂合格证和试验汇报。做好进场检验工
作，该复试材料立即取样复试，不合格材料，不得在屋面工程中使用。
施工中严格实施“三检制”，做到检验上道工序，确保本道工序，服务下道工序，真正做到严格控制工序质量，不合格工序不移交。施工每道工序完成后，应经监理或建设单位检验验收合格后方可进行下道工序施工，当下道工序或相邻工程施工时，对屋面工程已完成部分应采取保护方法。
3、质量预防方法
3.1顶板找坡层
找坡不准、排水不畅
（1）现象
找坡层施工后，车库顶板上轻易发生局部积水现象，尤其变坡点周围，下雨后积水不能立即排出。
（2）原因分析
1）出现积水关键是排水坡度不符合设计要求。
（3）预防方法
1）严格控制保温层标高，确保找坡层厚度符合设计要求。
2）细石砼浇筑前，基层应清扫洁净，并充足湿润，但不得有积水现象。
3）做好细石砼浇筑和压实工作，采取木靠尺刮平，木抹子初压，并在初凝前收水再用铁抹子进行二次压实和收光。
4）找坡层施工后立即浇水养护，使其表面保持湿润，养护时间宜为7~10d。
 找坡层开裂
（1）现象
找坡层出现无规则裂缝比较普遍，混凝土浇筑厚度不一样，这些裂缝通常分为继续状和树状两种，裂缝宽度通常为0.2mm~0.3mm以下。
另一个找平层上出现横向有规则裂缝，这种裂缝往往是通长和笔直，裂缝间距在4~6m左右。
（2）原因分析
1）找坡层上出现无规则裂缝和施工工艺相关，如抹压不实、养护不良等。 2）找坡层上出现有规则裂缝，关键是因屋面温差改变较大所致。
（3）预防方法
找平层设置分格缝，分格缝宜设在板端处，其纵横间距不宜大于6m，缝宽大于15mm。
七、成品保护方法
1、抹好找平层上，推小车运物时，应先铺设木脚手板车道，以预防破坏找平层表面。
2、雨水口、内排水口等部位应采取临时方法保护好，预防堵塞和杂物进入。
3、找平层未达成要求铺贴卷材强度时，不得进行下道工序作业；临时堆放材料应分散堆设。
4、已铺设好卷材防水层，应严防施工机具和坚硬物破坏。
5、铺设完工后，应立即清扫，排水口处不得有杂物堵塞，以确保排水通畅。
6、防水层施工时，施工人员应穿软底鞋，运输材料时必需在通道上铺设垫板、防护毡等作保护。
7、小推车往外倾倒砂浆或混凝土时，就在其前面放上垫木或木板进行保护，以免小推车前端损坏防水层。
8、在防水层上架设梯子或架子立杆时，应在底端铺设垫板或竹胶板等。
9、防水层上需堆放保护层材料或施工机具时，也应铺垫木板、铁板等，以防戳破防水层。
八、雨季施工方法
1混凝土工程
雨季施工期间砂、石含水量改变幅度大，搅拌站必需确保好混凝土配合比，严格控制坍落度。
1.1必需连续浇筑混凝土工程，开盘前应和气象台联络，了解施工期间天气情况，使施工能顺利进行。
1.2对已入模振捣成型砼遇雨时应立即覆盖，预防被雨水冲淋。
1.3下雨时不宜露天浇筑砼，如在浇筑过程中遇雨需停止浇筑时，对已浇筑成型砼要用防雨材料进行覆盖，并要按规范要求留置施工缝并进行覆盖，雨停后施工缝要按要求进行技术处理后方可继续浇筑，确保砼整体质量。
2防水层施工
2.1防水层施工不得在雨天进行。
2.2雨季施工防水层，确保基层表面应保持干燥，含水率小于9%(检测方法为：下午2：00，将1m2卷材平铺在找平层上，静置3～4小时，掀开检验覆盖部位，找平层未结露，卷材未见水印)。
2.3雨后施工防水时应将防水基层认真清理洁净，检验周围施工环境是否满足要求，尤其是边坡稳定情况。
3回填土工程
3.1填土前应将基底垃圾、杂物等清理洁净，必需清理至基础底面标高，将落地松散土、砂浆、石子等清理洁净。
3.2检验回填土因在雨季含水率过高可采取翻松、晾晒式或均匀掺入干土等方法。
3.3回填土应分层铺摊，每层铺土厚度：打夯机250mm，人工打夯200mm，小型压路机500mm。
4.4回填土每层最少夯打三遍，打夯应一夯压半夯，夯夯相连，行行相连，纵横交叉，严禁“水夯”。
3.5如分段夯填时，交接处应填成阶梯形，平面宽度大于立面高度2倍。
3.6回填管沟时，预防管道中心线位移或损坏，应用人工先在管子两侧填土扎实，并应由两侧同时进行，直至管顶0.5m以上时，方可采取打夯机扎实，打夯机不能施工边角部位，用人工扎实。
九、安全文明、环境保护施工及控制方法
1、安全方法
1.1、高空作业操作人员不得过分集中，必需时应系安全带。
1.2、施工人员不准嬉戏打闹，追逐跑跳，严禁在女儿墙上站立行走，严禁爬在女儿墙上向外探望。
1.3、运输线路应通畅，各项运输设施应牢靠可靠，屋面空洞及临边应有安全方法。
1.4、施工人员进入现场必需戴安全帽，穿长衣胶鞋。
1.5、施工所用材料多为易燃材料，所以库房要有良好消防方法，而且存料、配料和施工现场严禁抽烟。
1.6、施工机具用完后要立即用有机溶剂清洗洁净。
1.7、施工现场电源，用电设备应由持证上岗电工或专员操作，其它人严禁操作，夜间施工必需有足够照明。
1.8、要有消防意识，天天上班前检验一遍消防器材是否齐备。
1.9、天天施工操作完成后，必需将未用完材料回收入库，不得随意乱扔。
1.10、患有皮肤病、支气管炎病、结核病、腿病和对沥青、橡胶刺激过敏人员，不得参与操作。
1.11、按相关要求配给劳保用具并合理使用，操作人员不得赤脚或穿短袖衣服进行作业，接触有毒材料需戴口罩和加强通风。
1.12、施工现场全部施工人员，严禁不戴安全帽进入现场，严禁在施工区域内追逐打闹，酒后上岗。
1.13、多种架子在搭设拆除时应有安全技术方案或交底，搭设时经安全生产部门验收方可使用，拆除时必需经生产安全部门同意后方可拆除。
1.14、在施工过程中，必需遵守“先防护，后施工”要求，严禁在没有任何设防情况下违章作业。
1.15、施工现场一切用电设施须安装漏电保护装置，电动工具正确使用。
1.16、每个施工作业面由施工队长为安全责任人，对施工人员进行安全教育和管理，做到严格实施安全施工中各项规章制度，施工安全员随时检验安全防护用具使用情况，违章者停工教育，并视情况给经济处罚。
1.17、严格实施国家及北京市相关安全法规、管理条例、措施，严格遵守总承包方相关安全生产各项规章制度、服从安全管理。
2、环境保护方法
2.1、严格遵守市政府和上级主管部门相关环境保护条例及要求。
2.2、要有环境保护意识，汽油桶、胶粘剂桶等应摆放平稳，预防倾倒，其下应铺垫油布或沙子，预防污染基层或土壤。
2.3、建筑物内清除施工垃圾必需搭设封闭式临时专用垃圾道或容器吊运，严禁用电梯井下送施工垃圾，严禁凌空抛洒。施工垃圾立即清运，并洒水降尘。
2.4、水泥和其它易飞扬细颗粒散体材料，应安排在库内存放或严密遮盖。
2.5、运输易飞扬细颗粒散体材料和建筑渣土时，必需封闭、包扎、覆盖，不得沿途泄漏、遗撒，卸运时应采取有效方法，预防扬尘。
2.6、施工现场制订洒水降尘制度，配置洒水设备。
2.7、施工现场油料必需存放于库内。库房地面必需进行防渗处理。油料储存和使用时，必需预防出现跑、漏、冒、滴现象，避免污染地下水体。施工现场油性物资露天存放时，地面应采取有效防渗方法。
2.8、加强教育，提升环境保护意识，创建绿色环境保护工地。
3、文明施工要求
3.1、施工现场严禁吸烟，施工中严禁打闹、嬉笑，要集中精力，施工人员不准大声喧哗。
3.2、施工人员要听从安排，分区划段负责，各工种要协调配合施工，以确保工程能顺利进行。
3.3、现场建立临时厕所，现场内零碎碎料和垃圾应立即清理，堆放在指定地点，立即外运，以免影响施工。
3.4、施工现场材料、机械、消防、安全、卫生、环境保护等管理全部要指派专员负责，并定时检验，做好统计。
3.5、施工现场设置必需口号牌，口号牌字迹应书写规范，工整漂亮，并常常保持清洁。
3.6、认真做到“工完料净场清”，立即清理现场，保持施工工地整齐。
4、消防方法
4.1 防水施工人员必需持证上岗，严格遵守操作规程。施工前应开具用火证实。
4.2使用喷灯时，应清除周围易燃物品，必需远离底子油，严禁在涂刷底子油区域内使用喷灯。喷灯汽油不得过满，打气不应过足，在用火地点必需备有防火器材。
4.3存放卷材和胶粘剂仓库或现场要严禁烟火，如需用明火，必需有防火方法，且应设置一定数量灭火器材和砂袋。
4.4材料应按要求位置堆放，堆放应整齐。
4.5 每项工序施工时，均应做到工完料净场清。
4.6防水层所用各类材料等多属易燃物品，存放和操作应远离火源，并派专员看管；任何人不得违禁吸烟。
4.7依据劳保条例安排作业时间，确保操作者正常工作，身体健康。
