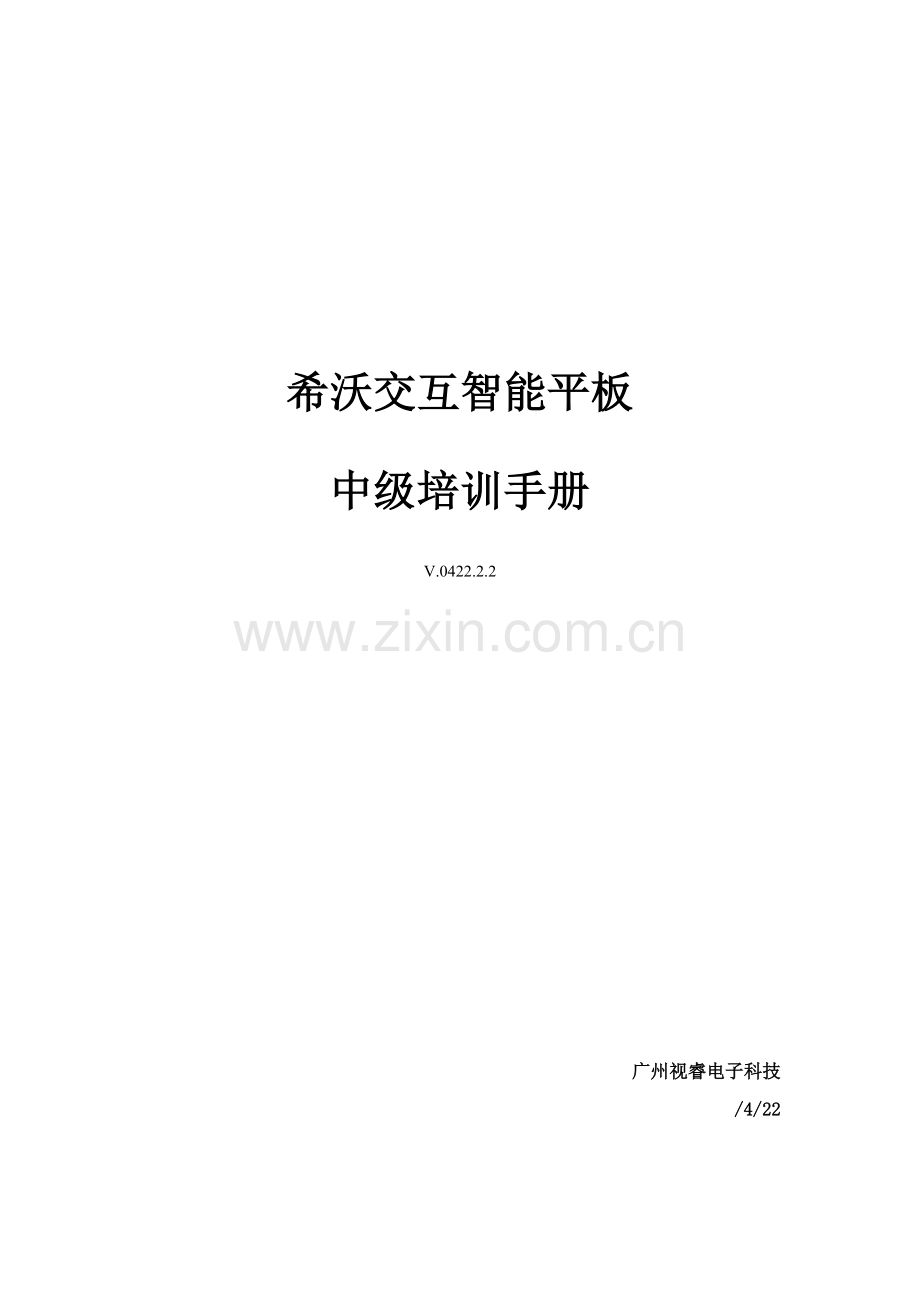

希沃使用综合手册中级培训.docx

希沃交互智能平板
中级培训手册
V.0422.2.2

广州视睿电子科技
/4/22

第一章 硬件
1. 希沃交互智能平板设备组成
1.1端子接口

2. 触摸框工作原理
2.1红外触摸技术原理

图1.2.1 红外对管触摸框
红外技术原理是由图1.2.1所表示密布在板面显示区四面红外接收和发射对管形成水平和垂直方向扫描网格，形成一个扫描平面网。当有能够阻挡红外光物体阻挡住网格中某对水平和垂直红外扫描线时，就能够经过被阻挡水平和垂直方向红外线位置确定X，Y坐标。
红外感应技术定位正确、精度较高；无需专用笔、可用手指、教鞭等进行书写或触摸操作；不怕划伤，即便板中有任何划伤也不影响操作使用；使用寿命较长；反应速度较快。
3. 日常维护
正确维护保养能够预防很多早期故障；定时仔细清洁能够使机器面目崭新，清洁和保养前请拔下电源插头，预防触电。
3.1清洁屏幕
（1）请将少许织物柔软剂或餐具洗洁剂和温水混合搅均匀
（2）请用一块软布在此混合液中完全浸泡
（3）请将布取出拧至半干后擦拭机器屏幕
（4）反复几次，注意擦拭机器时不要讲水挤出流进机器里面
3.2清洁面框
请使用干燥、柔软、不起毛干布擦拭前框
3.3长时间不使用机器
长时间不使用机器，比如假期，请一定要拔下插头，预防因闪电等电源波而造成可能危险。

4. 常见问题
4.1接通电源后不通电？
检验电源线旁边电源按钮，是否是关闭状态，打开后信号灯显示为红色即已经通电。
4.2假如发觉触摸定位不准怎么办？
使用触摸重置键进行重置，或打开电脑桌面校准软件进行触摸校准。
4.3外接电脑需要怎么操作？
用VGA线连接外接电脑和设备，同时还需接上触摸线及音频线。

第二章 Easinote软件
希沃交互式协作软件EasiNote是一款依据交互智能平板特征专门开发，适用课堂教学应用易用直观多媒体互动软件。经过该软件，能够实现大屏幕上书写、擦除、文字录入、屏幕捕捉、多媒体播放、文件和网页链接等强大互动教学和演示功效，并自带讲课教学工具，可辅助教室完成课堂教学任务。更能够帮助营造充满启发性和吸引力课堂体验。该软件含有多媒体备课保留功效、自带资源库，可方便老师备课，并可播放备课内容。
教学资源库不仅包含了多种传统资源库素材形式，如教案、文章、图片，声音、影像等，而且还依据启发性教育模式研究，建设了“动态交互和模拟仿真” 虚拟试验资源。
1. 学科应用-语文

图2.1语文学科应用
老师怎样利用希沃交互智能平板EN电子白板软件在语文学科应用界面下，给学生上一堂生动有趣语文课？示例课程《早发白帝城》以下。

1.1 插入本堂课标题及作者

图2.1.1语文学科应用
打开EN进入语文学科界面后，老师能够选择第一个教学模板，采取手写识别方法在黑板上方写出课文标题及作者，让学生初步了解本堂课课专题——《早发白帝城》。

1.2引入教学内容

图2.1.2语文学科应用
将《早发白帝城》全文内容书写或插入到白板当中，让学生自行阅读，初步感知诗词内容，并判定怎样断句。

1.3认识作者

图2.1.3语文学科应用
调出事先准备讲课素材（图片、音频、视频、flash等）——作者李白图片及视频介绍，展示给学生看，让学生从生动有趣图片和视频中来认识和了解作者。

1.4诗词听、读、学及诗词解析

图2.1.14语文学科应用
介绍完作者以后，能够调出《早发白帝城》朗诵视频，播放给学生听和学，讲解诗词意思，让学生在听读过程中标识并学习生字。

1.5生字学习

图2.1.5语文学科应用
第一轮熟悉诗词后，进入第四个教学模板——生字教学模板，经过生字格功效进行生字读、写、偏旁、组词等教学。

1.6诗词回顾和背诵

图2.1.6语文学科应用

图2.1.7语文学科应用
诗词内容及生字学习完成后，利用第二个教学模板手写输入、拼音显示、文本朗诵功效，让学生回顾和背诵全文；能够调出小工具里幕布，强化和检验学生对本文记忆。

1.7诗歌画面欣赏

图2.1.8语文学科应用
最终插入几张诗词里提到景点供学生欣赏，让学生更深刻体会到诗人当初创作意境，本堂语文课结束。

2. 学科应用-数学

图2.2数学学科应用
利用EN电子白板软件讲授数学课程——《平行线》。

2.1初步了解平行线特征，独立归纳总结

图2.2.1数学学科应用
利用图形功效在数学界面上画出：正方形、圆形、四边形、梯形、五边形、三角形。提问：同学们观察下列图形哪些图形当中有平行线，将这些图形分成两类。学生：讨论、思索分类。请两位同学上来将图形分类，选择图形以后，将任意图形拖拽到任意位置。

图2.2.2数学学科应用（1）
老师和全班同学共同讨论操作结果正确是否。调出三角板对图形线段进行测量、对比，最终得出结论。

图2.2.2数学学科应用（2）
在同一平面内，不相交两条直线叫平行线(parallel lines)，平行用符号“∥”表示。

2.2在生活实物中找到平行线
经过上面分析得出平行线结论，那么在生活中同学们能找到哪些事物是平行呢？我们一起来看看，利用“菜单-插入”功效将准备好图片素材拖出。比如：电线、斑马线、铁轨、琴弦等。

图2.2.2 数学学科应用
请同学上来利用线条工具，在屏幕上实物图含有平行线地方画出来，不一样实物能够选择不一样颜色、不一样粗细笔加以区分；老师将学生所画轮廓拖拽出来后进行分析。

2.3平行线画法及平行公理

图2.2.3数学学科应用
老师帮助学生一起分析，提问学生有哪多个方案，依据学生所给方案做出分析。得出结论：经过直线外一点，有且只有一条直线和这条直线平行（平行公理）。
说明：大家在长久实践中总结出来结论叫基础事实，也成为公理，它能够作为以后推理依据。

2.4平行公理推论
图2.2.4数学学科应用
老师用直线和三角板在屏幕上画出三条直线AB、CD、EF，让学生思索问题。思索结束后做出分析并得出平行公理推论：假如两条直线全部和第三条直线平行，那么这两条直线也平行。

2.5温故而知新

图2.2.5数学学科应用
小结，本堂课你收获是什么？平行线定义，两条直线在同一平面内位置关系，平行线画法，平行公理，平行公理推论。本堂数学课结束。

3. 学科应用-英语

图2.3英语学科应用
利用EN电子白板软件讲授英语课程示例——《Family》。
3.1 什么是FAMILY

图2.3.1英语学科应用（1）
进入英语学科界面，利用文字手写识别功效，在白板上写上family单词，单词将自动转化为印刷文本形式，将其伸缩并拖拽到适宜位置。

图2.3.1英语学科应用（2）
从“菜单-插入”中选择备好视频素材进行播放，经过视频调动学生爱好并从中学习本堂课关键-family。

3.2 FAMILY含义
利用“音标-手写识别”功效在白板上写上本堂课专题“family”，自动转化为带音标印刷体文本，伸缩、拖拽到适宜位置。在教学过程中可经过选择文本后出现竖排小菜单第二个功效将汉字释义显示出来。以下图：

图2.3.2英语学科应用
经过第一个动画视频我们了解到FAMILY中有父亲、母亲和我，同学们猜猜family意思。Family：家，家庭；家族。

3.3 FAMILY组员学习

图2.3.3英语学科应用（1）

从“资源库-我资源”中插入搜集家庭组员卡通图片，在每张组员图片上写上对应英文称谓，进行音标、单词读和写。在选择英文文本后，点击单词右上方竖排菜单中第二项，显示英文单词汉字释义，让学生一起来学习家庭组员英文单词。

图2.3.3英语学科应用（2）
调用“小工具-聚光灯”功效，做游戏，在学习了家庭组员以后，让学生经过聚光灯游戏往返顾每位家庭组员用英文怎么念，例：爷爷—grandfather。

3.4 FAMILY组员单词书写

图2.3.4英语学科应用
进入“教学模板-四线格”界面，将刚刚教学家庭组员单词用书写功效或手写识别功效规范写在四线格对应位置，让学生学习和巩固词汇和书写格式。请两名学生上台将白板上单词书写在下方四线格中，并将每个词汇汉字写在对应英文单词下方。

3.5巩固所学英文知识

图2.3.5英语学科应用
经过插入功效播放《我爱我家》英文童谣，将家庭组员中英文板书在白板上，让学生上来进行连线游戏，加深单词中英文记忆。

4. 学科应用-化学
4.1点击按钮进入化学场景

图2-4-1 化学场景界面
4.2回顾用高锰酸钾制取氧气化学方程式
点击打开化学公式编辑器,同学科工具化学类型中化学公式编辑器

4.3学习氧元素属性
点击右上角可快速打开化学元素周期表，同学科工具化学类型中化学元素周期表。以氧元素为例：

4.4氧气制取试验前仿真试验
调入仿真试验，进行操作，结合刚才所述内容进行结合：

5. 学科应用-物理
5.1进入物理场景
点击按钮进入物理场景，图2-5-1。

图3-2-5-1 物理场景界面
5.2书写题干内容
点击，在软件中输入题干内容。
5.3进入物理协力模式
点击进入物理协力模式，在学科工具物理工具中操作物理协力。
