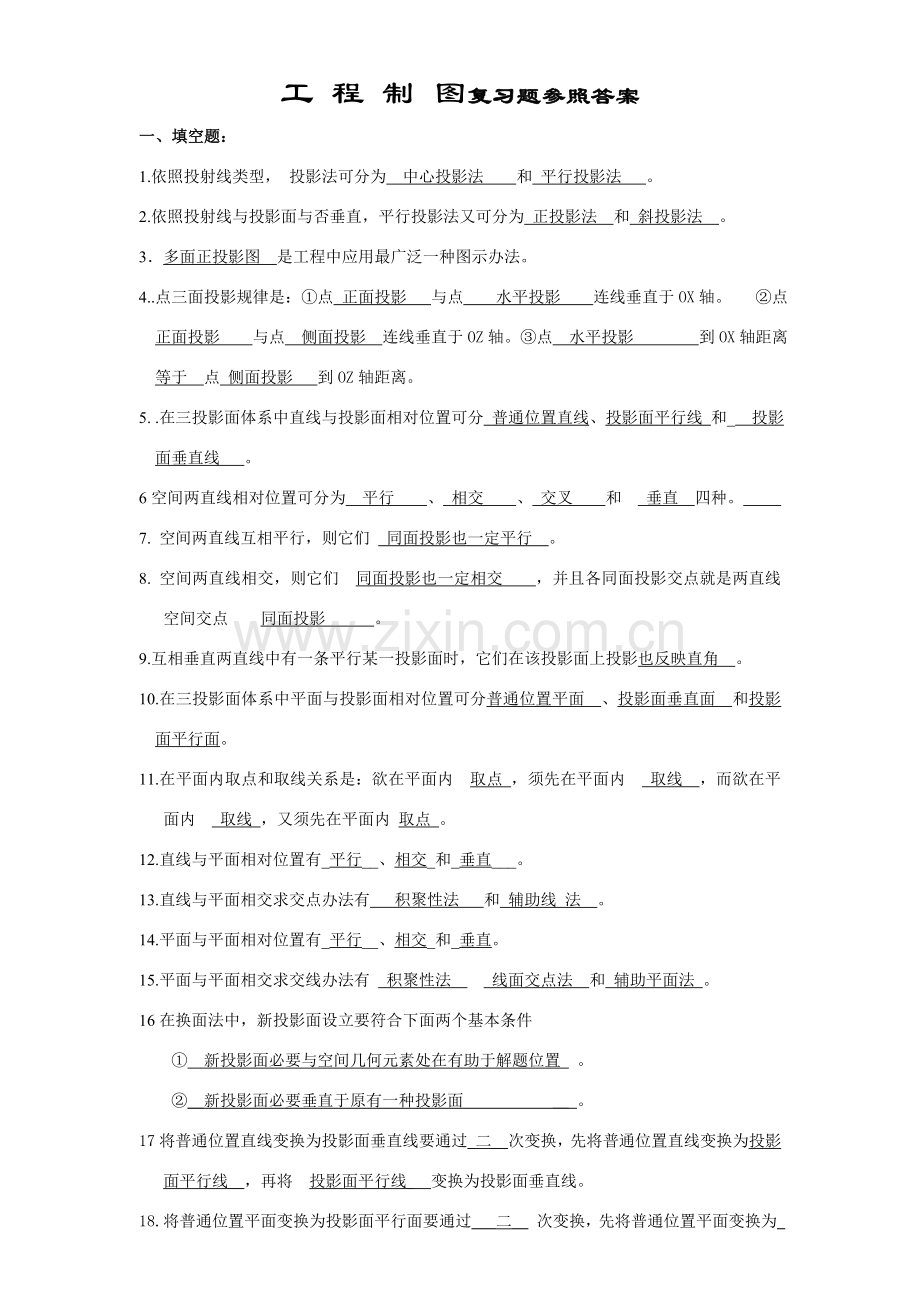

1、工 程 制 图复习题参照答案一、填空题:1.依照投射线类型, 投影法可分为 中心投影法 和 平行投影法 。2.依照投射线与投影面与否垂直,平行投影法又可分为 正投影法 和 斜投影法 。3多面正投影图 是工程中应用最广泛一种图示办法。4.点三面投影规律是:点 正面投影 与点 水平投影 连线垂直于OX轴。 点 正面投影 与点 侧面投影 连线垂直于OZ轴。点 水平投影 到OX轴距离 等于 点 侧面投影 到OZ轴距离。5. .在三投影面体系中直线与投影面相对位置可分 普通位置直线、投影面平行线 和_ 投影面垂直线 。6空间两直线相对位置可分为 平行 、 相交 、 交叉 和 垂直 四种。 7. 空间两直

2、线互相平行,则它们 同面投影也一定平行 。8. 空间两直线相交,则它们 同面投影也一定相交 ,并且各同面投影交点就是两直线空间交点 同面投影 。 9.互相垂直两直线中有一条平行某一投影面时,它们在该投影面上投影也反映直角 。10.在三投影面体系中平面与投影面相对位置可分普通位置平面 、投影面垂直面 和投影面平行面。11.在平面内取点和取线关系是:欲在平面内 取点 ,须先在平面内 取线 ,而欲在平面内 取线 ,又须先在平面内 取点 。12.直线与平面相对位置有_平行_、相交_和_垂直_。13.直线与平面相交求交点办法有 积聚性法 和 辅助线 法 。14.平面与平面相对位置有_平行_、相交_和_垂

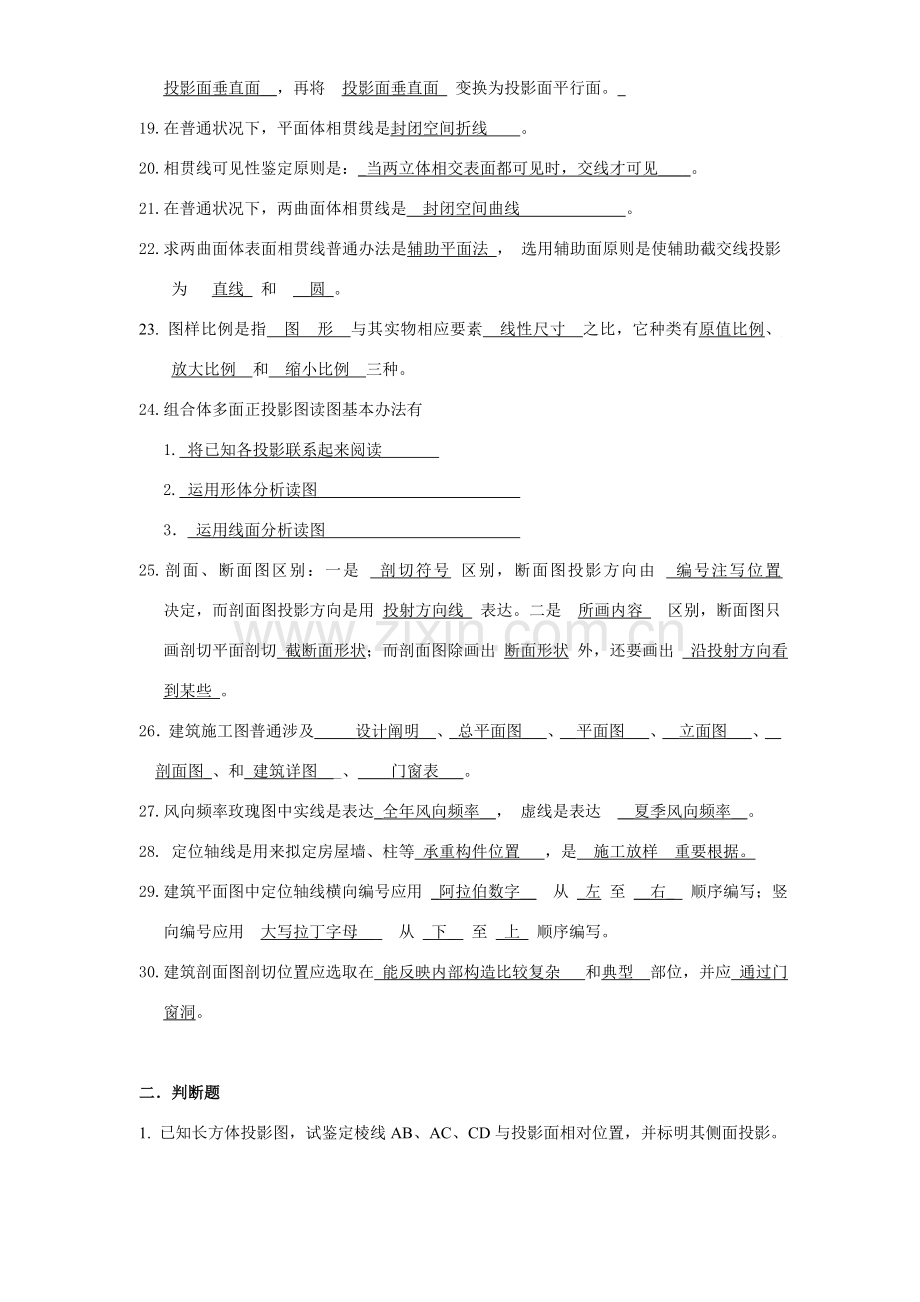

3、直。15.平面与平面相交求交线办法有 积聚性法 线面交点法 和 辅助平面法 。16在换面法中,新投影面设立要符合下面两个基本条件 新投影面必要与空间几何元素处在有助于解题位置 。_新投影面必要垂直于原有一种投影面 _ 。17将普通位置直线变换为投影面垂直线要通过_二_ 次变换,先将普通位置直线变换为投影面平行线_,再将 投影面平行线_ 变换为投影面垂直线。18.将普通位置平面变换为投影面平行面要通过_二_ 次变换,先将普通位置平面变换为_投影面垂直面_,再将 投影面垂直面 变换为投影面平行面。 19.在普通状况下,平面体相贯线是封闭空间折线 。20.相贯线可见性鉴定原则是:_当两立体相交表面都

4、可见时,交线才可见_。21.在普通状况下,两曲面体相贯线是 封闭空间曲线 。22.求两曲面体表面相贯线普通办法是辅助平面法_, 选用辅助面原则是使辅助截交线投影为 直线_ 和 _圆_。23. 图样比例是指 图 形 与其实物相应要素 线性尺寸 之比,它种类有原值比例、 放大比例 和 缩小比例 三种。24.组合体多面正投影图读图基本办法有1. 将已知各投影联系起来阅读 2. 运用形体分析读图 3 运用线面分析读图 25.剖面、断面图区别:一是 剖切符号 区别,断面图投影方向由 编号注写位置 决定,而剖面图投影方向是用 投射方向线 表达。二是 所画内容 区别,断面图只画剖切平面剖切 截断面形状;而剖

5、面图除画出 断面形状 外,还要画出 沿投射方向看到某些 。26建筑施工图普通涉及_设计阐明_、_总平面图_、_平面图_、_立面图_、_剖面图_、和_建筑详图_、_门窗表_。27.风向频率玫瑰图中实线是表达_全年风向频率_, 虚线是表达 _夏季风向频率_。28. 定位轴线是用来拟定房屋墙、柱等 承重构件位置 ,是 施工放样 重要根据。29.建筑平面图中定位轴线横向编号应用 _阿拉伯数字_ 从 _左 至 _右_ 顺序编写;竖向编号应用 大写拉丁字母_ 从 _下_ 至 _上_ 顺序编写。30.建筑剖面图剖切位置应选取在 能反映内部构造比较复杂 和典型 部位,并应 通过门窗洞。 二判断题1. 已知长方

6、体投影图,试鉴定棱线AB、AC、CD与投影面相对位置,并标明其侧面投影。2. 注出三棱锥SABC各棱线水平和正面投影,并鉴定它们属于哪类直线。3. 鉴定下列直线相对位置(平行、相交、交叉)。4在立体图上标出各平面位置(用相应大写字母),并在投影图上标出指定平面其他两个投影。并鉴定其为什么种位置平面。(1(2)5.试鉴定A、B两点与否在下列平面内。6.鉴定3条互相平行直线与否在同一平面内。 通过作图可知:左边两条平行直线可拟定一平面,右边平行线没有过该平面上某一点,因此三条平行线不在同一平面。7.下列图中用圆圈标记线段,哪个等于AB实长?(2)8. 下列图中哪些投影图反映了两直线垂直相交? 9.

7、 鉴定直线与平面与否平行。10.鉴定下列平面与平面与否平行。不平行平行三、作图题1.AM是AB C平面内正平线,AN是ABC平面内水平线,求作ABC水平投影。2.已知直线AB及CD在KMN上,求KMN水平投影3. 求下列直线与平面交点K,并鉴定其可见性。(1) (2)4. 求下列平面与平面交线,并鉴定其可见性。(1)2) 5. 用换面法求ABC真实形状。a2b2c2a1b1c1x1x26. 补全穿空三棱柱水平投影,并求其侧面投影。7. 补全穿空四棱柱水平投影,并求其侧面投影 8. 补画穿空三棱柱侧面投影9.补全四棱台切口后水平投影和侧面投影。 10.求两四棱柱相贯线11.求天窗、烟囱与屋顶表面相交线12.求截切圆柱H面和W面投影13.求半圆球截切后H面和W面投影(2)求半圆球截切后 V面和W面投影14.求两形体相贯线。15.求两正交圆柱相贯线。三、选取题1. 2.3.四、.已知组合体两面投影图,补绘第三投影1.2.3.4. 5.6.7.8.9. 五、剖面与断面1.作出1-1、2-2剖面图。2.求作2-2 和3-3 剖面 2-2剖面 3-3剖面3.做11、22剖面图。 4.作出柱1-1剖面图和2-2断面图。5.画出梁1-1断面图和2-2剖面图。
