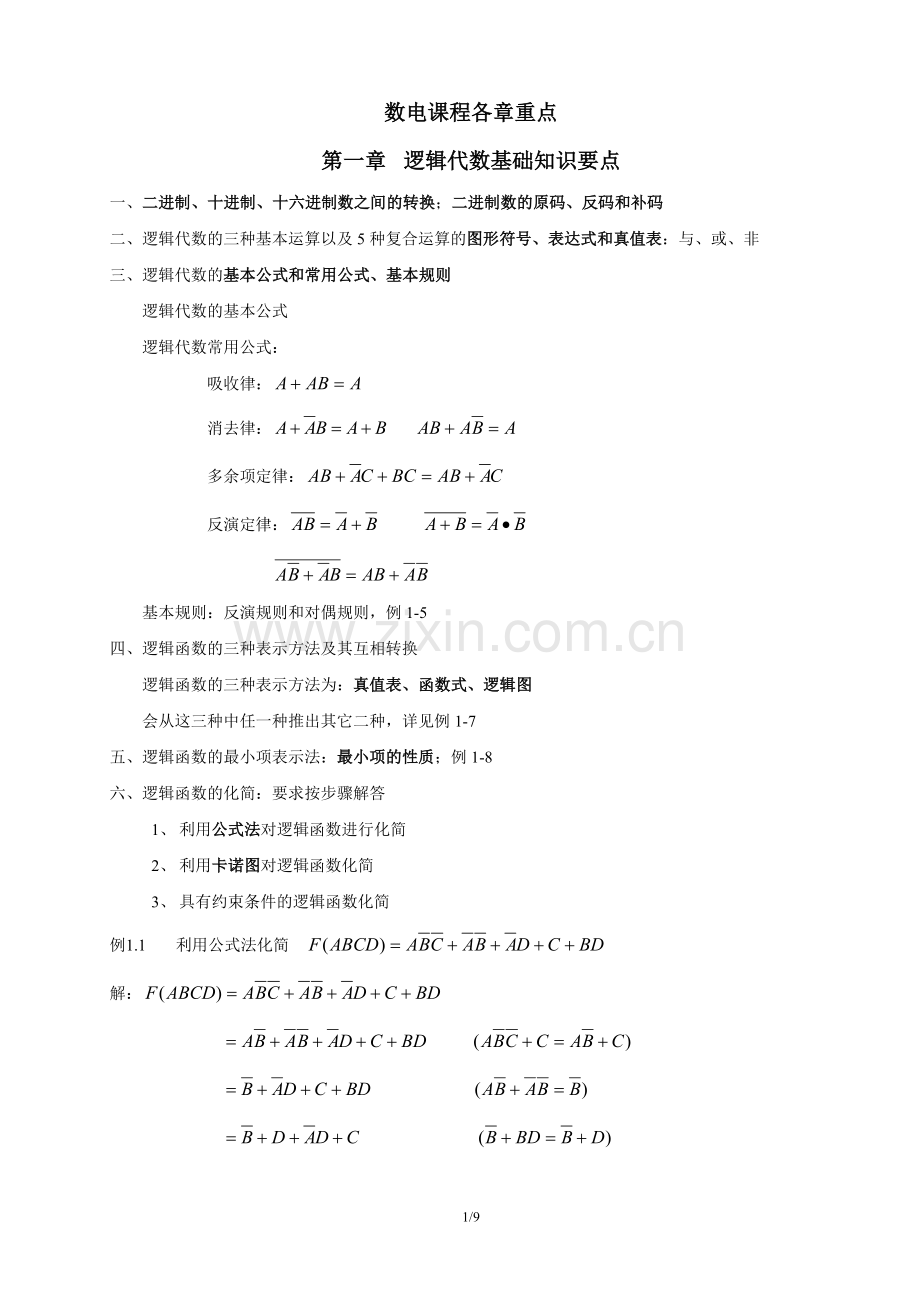

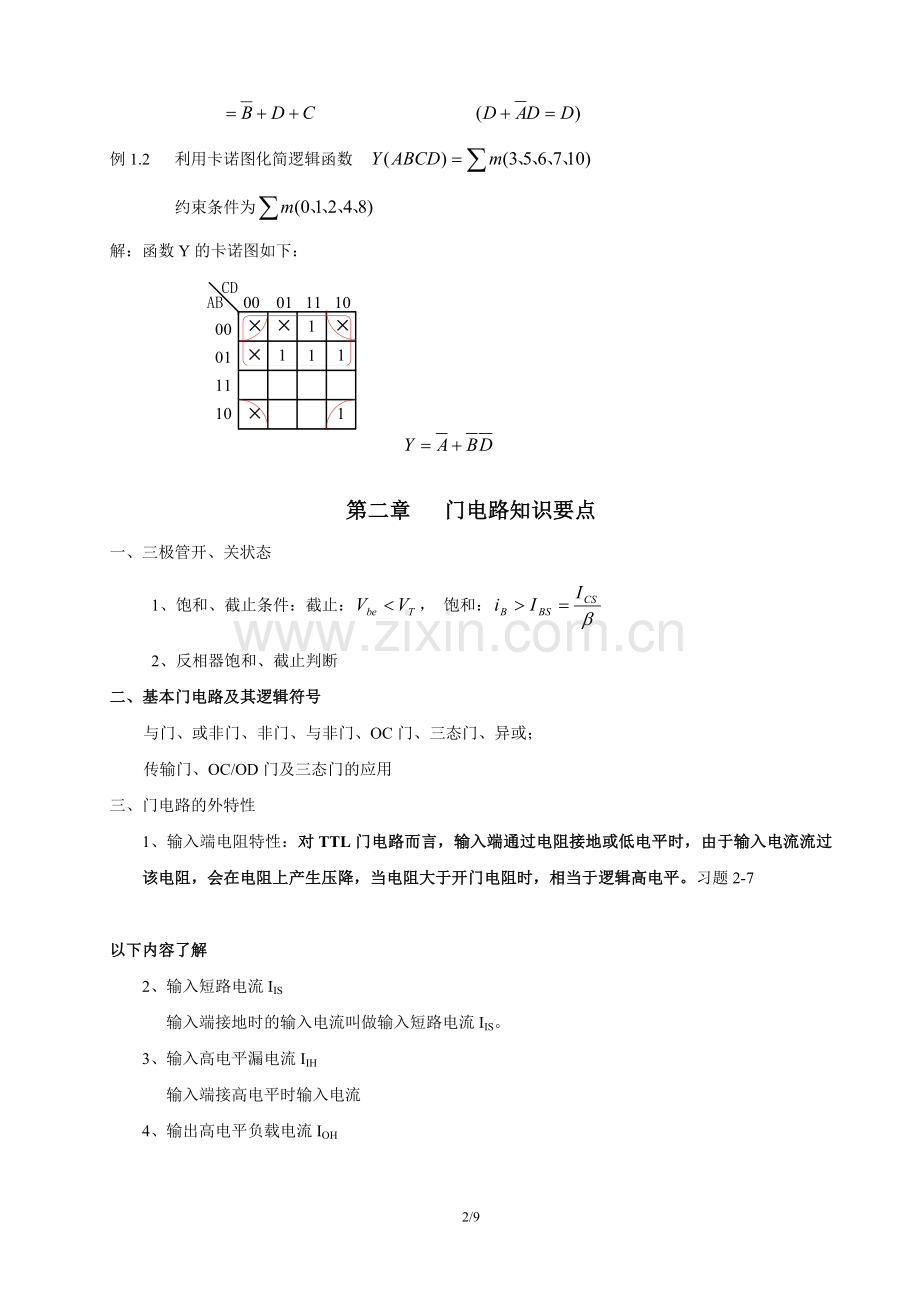

数电课程各章重点第一章 逻辑代数基础知识要点一、 二进制、十进制、十六进制数之间的转换；二进制数的原码、反码和补码二、 逻辑代数的三种基本运算以及5种复合运算的图形符号、表达式和真值表：与、或、非三、 逻辑代数的基本公式和常用公式、基本规则逻辑代数的基本公式逻辑代数常用公式： 吸收律： 消去律： 多余项定律： 反演定律： 基本规则：反演规则和对偶规则，例1-5四、 逻辑函数的三种表示方法及其互相转换逻辑函数的三种表示方法为：真值表、函数式、逻辑图会从这三种中任一种推出其它二种，详见例1-7五、 逻辑函数的最小项表示法：最小项的性质；例1-8六、 逻辑函数的化简：要求按步骤解答1、 利用公式法对逻辑函数进行化简2、 利用卡诺图对逻辑函数化简3、 具有约束条件的逻辑函数化简例1.1 利用公式法化简 解： 例1.2 利用卡诺图化简逻辑函数 约束条件为解：函数Y的卡诺图如下： 第二章 门电路知识要点一、三极管开、关状态1、饱和、截止条件：截止：， 饱和：2、反相器饱和、截止判断二、基本门电路及其逻辑符号与门、或非门、非门、与非门、OC门、三态门、异或；传输门、OC/OD门及三态门的应用三、门电路的外特性1、输入端电阻特性：对TTL门电路而言，输入端通过电阻接地或低电平时，由于输入电流流过该电阻，会在电阻上产生压降，当电阻大于开门电阻时，相当于逻辑高电平。习题2-7以下内容了解2、输入短路电流IIS 输入端接地时的输入电流叫做输入短路电流IIS。3、输入高电平漏电流IIH 输入端接高电平时输入电流4、输出高电平负载电流IOH5、输出低电平负载电流IOL6、扇出系数NO 一个门电路驱动同类门的最大数目第三章 组合逻辑电路知识要点一、 组合逻辑电路：任意时刻的输出仅仅取决于该时刻的输入，与电路原来的状态无关二、 组合逻辑电路的分析方法（按步骤解题）三、 若干常用组合逻辑电路译码器（74LS138）全加器（真值表分析）数选器（74151和74153）四、 组合逻辑电路设计方法（按步骤解题）1、 用门电路设计 2、 用译码器、数据选择器实现例3.1 试设计一个三位多数表决电路1、 用与非门实现2、 用译码器74LS138实现3、 用双4选1数据选择器74LS153解：1. 逻辑定义设A、B、C为三个输入变量，Y为输出变量。逻辑1表示同意，逻辑0表示不同意，输出变量Y=1表示事件成立，逻辑0表示事件不成立。2. 根据题意列出真值表如表3.1所示 表3.1 3. 经化简函数Y的最简与或式为：4. 用门电路与非门实现 函数Y的与非与非表达式为： 逻辑图如下： 5. 用38译码器74LS138实现由于74LS138为低电平译码，故有由真值表得出Y的最小项表示法为： 用74LS138实现的逻辑图如下：6. 用双4选1的数据选择器74LS153实现 74LS153内含二片双4选1数据选择器，由于该函数Y是三变量函数，故只需用一个4选1即可，如果是4变量函数，则需将二个4选1级连后才能实现 74LS153输出Y1的逻辑函数表达式为： 三变量多数表决电路Y输出函数为： 令 A=A1，B=A0，C用D10D13表示，则 D10=0，D11=C，D12=C，D13=1 逻辑图如下：注：实验中1位二进制全加器设计：用138或153如何实现？1位二进制全减器呢？第四章 触发器知识要点一、 触发器：能储存一位二进制信号的单元二、 各类触发器框图、功能表和特性方程RS： SR=0JK： D： T： T： 三、 各类触发器动作特点及波形图画法基本RS触发器：SD、RD每一变化对输出均产生影响时钟控制RS触发器：在CP高电平期间R、S变化对输出有影响 主从JK触发器：在CP=1期间，主触发器状态随R、S变化。CP下降沿，从触发器按主触发器状态翻转。在CP=1期间，JK状态应保持不变，否则会产生一次状态变化。 T触发器：Q是CP的二分频 边沿触发器：触发器的次态仅取决于CP（上升沿/下降沿）到达时输入信号状态。四、 触发器转换D触发器和JK触发器转换成T和T触发器第五章 时序逻辑电路知识要点一、时序逻辑电路的组成特点：任一时刻的输出信号不仅取决于该时刻的输入信号，还和电路原状态有关。 时序逻辑电路由组合逻辑电路和存储电路组成。二、同步时序逻辑电路的分析方法（按步骤解题） 逻辑图写出驱动方程写出状态方程写出输出方程画出状态转换图 （详见例5-1）三、 典型时序逻辑电路1. 移位寄存器及移位寄存器型计数器。2. 用T触发器构成二进制加法计数器构成方法。 T0=1 T1=Q0 Ti=Qi-1 Qi-2 Q1 Q0 3. 集成计数器框图及功能表的理解 4位同步二进制计数器74LS161：异步清0（低电平），同步置数，CP上升沿计数，功能表 4位同步十进制计数器74LS160：同74LS161 同步十六进制加/减计数器74LS191：无清0端，只有异步预置端，功能表 双时钟同步十六进制加减计数器74LS193：有二个时钟CPU，CPD，异步置0（H），异步预置（L）四、 时序逻辑电路的设计 （按步骤解题）1用触发器组成同步计数器的设计方法及设计步骤（例5-3）逻辑抽象状态转换图画出次态 以及各输出的卡诺图利用卡诺图求状态方程和驱动方程、输出方程检查自启动（如不能自启动则应修改逻辑）画逻辑图2 用集成计数器组成任意进制计数器的方法 置0法：如果集成计数器有清零端，则可控制清零端来改变计数长度。如果是异步清零端，则N进制计数器可用第N个状态译码产生控制信号控制清零端，如果是同步清零，则用第N-1个状态译码产生控制信号，产生控制信号时应注意清零端时高电平还是低电平。 置数法：控制预置端来改变计数长度。 如果异步预置，则用第N个状态译码产生控制信号 如果同步预置，则用第N-1个状态译码产生控制信号，也应注意预置端是高电平还是低电平。两片间进位信号产生：有串行进位和并行进位二种方法详见例5-5至5-8第六章 可编程逻辑器件知识要点一、半导体存储器的分类及功能（了解）从功能上分 二、半导体存储器结构 （了解）ROM、RAM结构框图以及两者差异三、RAM存储器容量扩展位扩展：增加数据位数字扩展：增加存储单元第八章 脉冲波形产生和整形知识要点重点：555电路及其应用一、 用555组成多谐振荡器1. 电路组成如图6.5所示 图6.52. 电路参数：充电：(R1+R2)C 放电： R2C 周期：T=(R1+2R2)C ln2 占空比：二、 用555电路组成施密特触发器1. 电路如图6.1所示 2. 回差计算 ， 回差 3. 对应Vi输入波形、输出波形如图6.2所示三、 用555电路组成单稳电路1. 电路如图6.3所示 稳态时 VO=0 。Vi2有负脉冲触发时VO=1 。 2. 脉宽参数计算3. 波形如图6.4所示第九章 数模和模数转换知识要点一、 D/A 转换器D/A 转换器的一般形式为：VO=KDi，K为比例系数，Di为输入的二进制数，D/A 转换器的电路结构主要看有权电阻、权电流、权电容以及开关树型D/A 转换器。权电阻及倒T型电阻网络D/A转换器输出电压和输入二进制数之间关系的推导过程。二、 A/D 转换器1. A/D 转换器基本原理 取样定理：为保证取样后的信号不失真恢复变量信号，设采样频率为，原信号最高频率为，则。A/D 转换器过程：采样、保持、量化、编码2. 典型A/D 转换器的工作原理逐次逼近型A/D 转换器原理计数型A/D 转换器原理9/9
