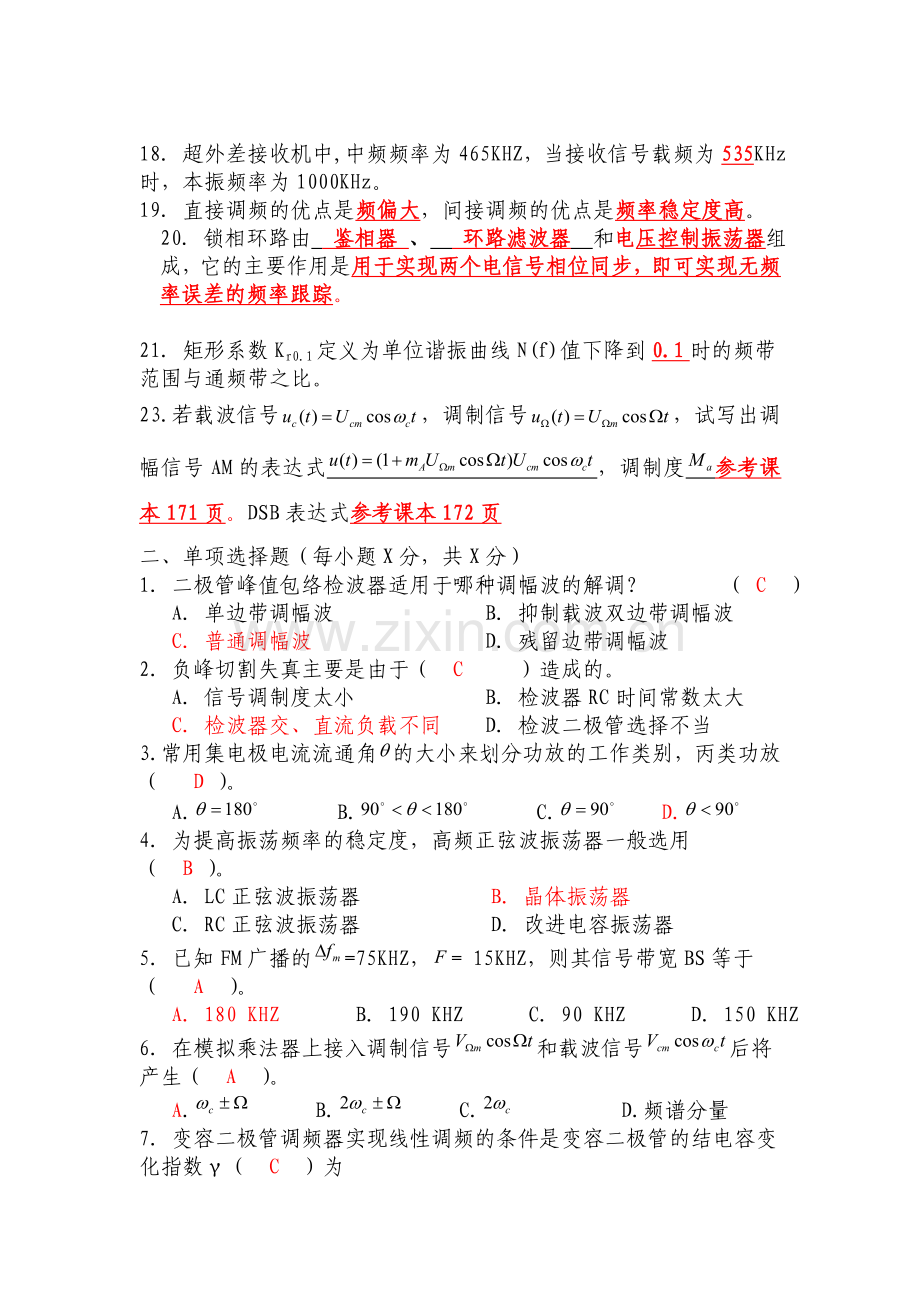

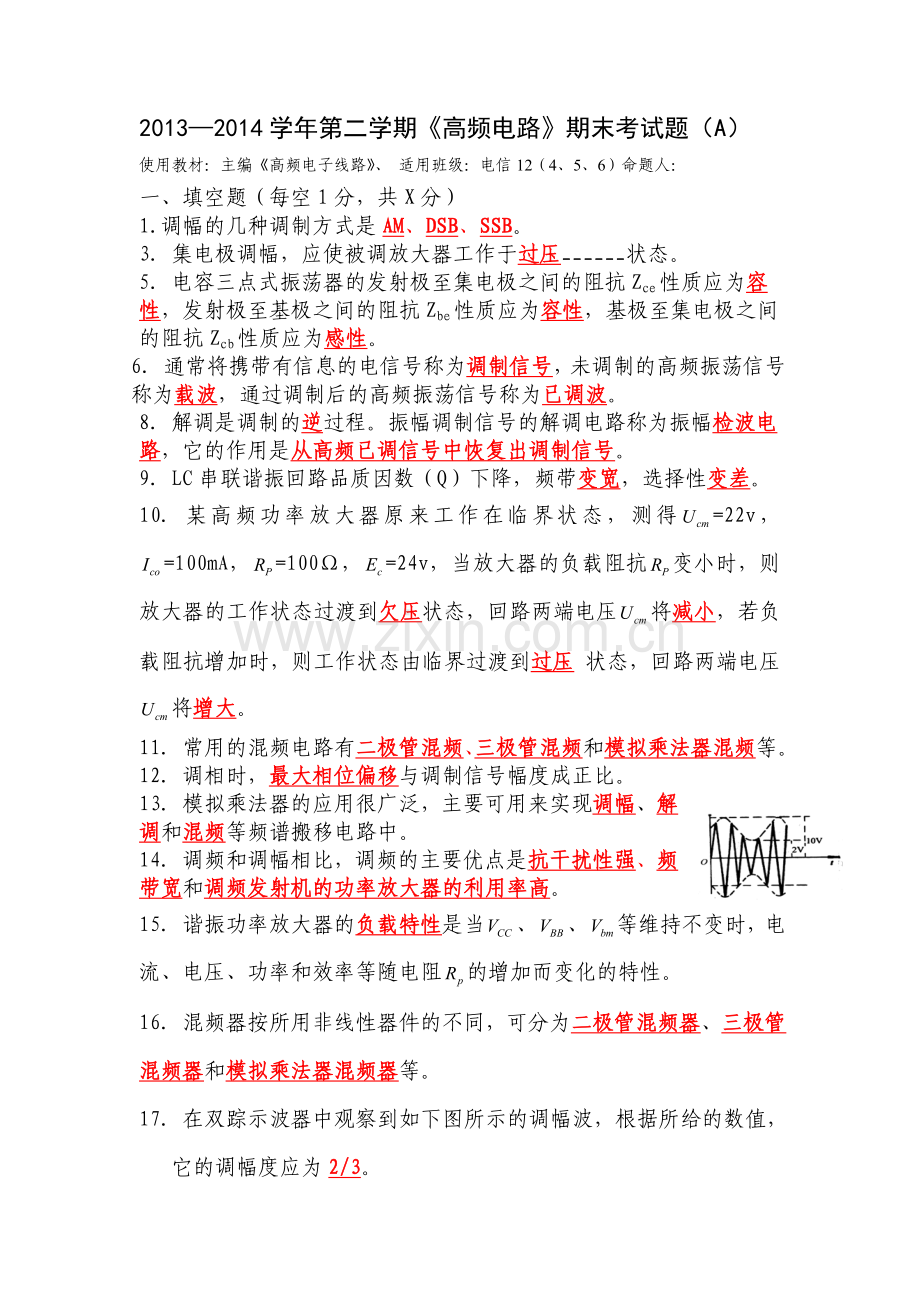

20132014学年第二学期高频电路期末考试题（A）使用教材：主编高频电子线路、 适用班级：电信12（4、5、6）命题人：一、填空题（每空1分，共X分）1.调幅的几种调制方式是AM、DSB、SSB。3集电极调幅，应使被调放大器工作于过压_状态。5. 电容三点式振荡器的发射极至集电极之间的阻抗Zce性质应为容性，发射极至基极之间的阻抗Zbe性质应为容性，基极至集电极之间的阻抗Zcb性质应为感性。6. 通常将携带有信息的电信号称为调制信号，未调制的高频振荡信号称为载波，通过调制后的高频振荡信号称为已调波。8. 解调是调制的逆过程。振幅调制信号的解调电路称为振幅检波电路，它的作用是从高频已调信号中恢复出调制信号。9. LC串联谐振回路品质因数（Q）下降，频带变宽，选择性变差。10. 某高频功率放大器原来工作在临界状态，测得=22v，=100mA，=100，=24v，当放大器的负载阻抗变小时，则放大器的工作状态过渡到欠压状态，回路两端电压将减小，若负载阻抗增加时，则工作状态由临界过渡到过压 状态，回路两端电压将增大。11. 常用的混频电路有二极管混频、三极管混频和模拟乘法器混频等。12. 调相时，最大相位偏移与调制信号幅度成正比。13. 模拟乘法器的应用很广泛，主要可用来实现调幅、解调和混频等频谱搬移电路中。14. 调频和调幅相比，调频的主要优点是抗干扰性强、频带宽和调频发射机的功率放大器的利用率高。15. 谐振功率放大器的负载特性是当、等维持不变时，电流、电压、功率和效率等随电阻的增加而变化的特性。16. 混频器按所用非线性器件的不同，可分为二极管混频器、三极管混频器和模拟乘法器混频器等。17. 在双踪示波器中观察到如下图所示的调幅波，根据所给的数值，它的调幅度应为2/3。18. 超外差接收机中,中频频率为465KHZ，当接收信号载频为535KHz时，本振频率为1000KHz。19. 直接调频的优点是频偏大，间接调频的优点是频率稳定度高。20. 锁相环路由 鉴相器 、 环路滤波器 和电压控制振荡器组成，它的主要作用是用于实现两个电信号相位同步，即可实现无频率误差的频率跟踪。21. 矩形系数Kr0.1定义为单位谐振曲线N(f)值下降到0.1时的频带范围与通频带之比。23.若载波信号，调制信号，试写出调幅信号AM的表达式，调制度参考课本171页。DSB表达式参考课本172页二、单项选择题（每小题X分，共X分）1二极管峰值包络检波器适用于哪种调幅波的解调？ （ C ） A单边带调幅波 B抑制载波双边带调幅波 C普通调幅波 D残留边带调幅波2. 负峰切割失真主要是由于（ C ）造成的。 A信号调制度太小 B检波器RC时间常数太大 C检波器交、直流负载不同 D检波二极管选择不当3.常用集电极电流流通角的大小来划分功放的工作类别，丙类功放（ D ）。 A. B. C. D. 4. 为提高振荡频率的稳定度，高频正弦波振荡器一般选用 （ B ）。 ALC正弦波振荡器 B晶体振荡器 CRC正弦波振荡器 D改进电容振荡器5. 已知FM广播的=75KHZ，= 15KHZ，则其信号带宽BS等于（ A ）。 A180 KHZ B190 KHZ C90 KHZ D150 KHZ6. 在模拟乘法器上接入调制信号和载波信号后将产生（ A ）。 A. B. C. D.频谱分量7. 变容二极管调频器实现线性调频的条件是变容二极管的结电容变化指数（ C ）为 A1/3 B1/2 C2 D48. 峰值包络检波器在解调高频等幅波时，其低通滤波器的输出电压为 （ B ）。 A正弦波电压 B直流电压 C余弦脉冲 D零电压9. 放大器工作在欠压状态，随着负载谐振电阻的增大而向临界状态过渡时, 放大器的交流输出电压将（ 增大 ）。10. 若载波,调制信号，则调相波的表达式为（ B ） A B C D11. 当AM波信号较大时，检波电路可以选用 （ A ）。 A乘积型同步检波器 B叠加型同步检波器 C二极管峰值包络检波器 D平均值包络检波器12. 设石英振荡器的振荡频率介于串联谐振频率与并联谐振频率之间时，石英晶体的 （ C ）。 A.等效阻抗为0 B.等效阻抗无穷大 C.等效阻抗成感性 D.等效阻抗成容性13. MC1596集成模拟乘法器不可以用作 （ D ） A混频 B振幅调制 C调幅波的解调 D频率调制14.根据调频波的特性，当单音频调制信号的振幅和频率均增大一倍时，则调频波的有效带宽将（ B ）。 A减小一倍 B增大一倍 C不变 D增大两倍15. 多级单调谐小信号放大器级联，将使（ B ）。 A. 总增益减小，总通频带增大 B. 总增益增大，总通频带减小 C. 总增益增大，总通频带增大 D. 总增益减小，总通频带减小16. 某单频调制的普通调幅波的最大振幅为10v，最小振幅为6v，则调幅系数为 （ C ） A0.6 B0.4 C0.25 D0.117. 若要产生稳定的正弦波振荡，要求反馈型振荡器必须满足（ D ）。 A平衡条件 B起振条件和平衡条件 C相位条件和幅度条件 D起振条件、平衡条件和稳定条件18. SSB信号的检波可采用（ D ）。 A.小信号检波 B.大信号检波 C.同步检波 D.以上三种均可19. 利用石英晶体的电抗频率特性构成的振荡器是 （ B ） A时，石英晶体呈感性，可构成串联型晶体振荡器 B时，石英晶体呈阻性，可构成串联型晶体振荡器 C时，石英晶体呈阻性，可构成串联型晶体振荡器 D时，石英晶体呈感性，可构成串联型晶体振荡器 20. 满足三端式振荡器相位条件的晶体管各电极连接原则是（ A ）。 A“射”同“余”异 B“射” 异“余” 同 C“集”同“余”异 D“基” 同“余”异21. 调幅、检波和混频电路的实质都是（ B ）。 A.频谱的非线性搬移 B.频谱的线性搬移 C.相位变换 D.以上三种均可 22. 二极管峰值包络检波器，原电路正常工作。若负载电阻加倍，会引起（ A ） A惰性失真 B底部切割失真 C惰性失真和底部切割失真 D频率失真23. 接收机接收频率为，,为中频频率，则镜象干扰频率为（ C ）。 A B C D24. 调幅接收机采用AFC电路的作用（ A ）。 A.稳定中频输出 B.稳定输出电压 C.稳定VCO D.改善解调质量 25. 某丙类谐振功率放大器工作在临界状态，若保持其它参数不变，将集电极直流电源电压增大，则放大器的工作状态将变为 （ D ） A过压 B弱过压 C临界 D欠压26. 当调制信号从2KHZ减小1KHZ，振幅从1V增加到2V时，调频波最大频偏从变化到 （ C ）。 A B C D27. 不具有压电效应的滤波器是（ B ）。A. 石英晶体滤波器 B.LC滤波器 C.陶瓷滤波器 D.声表面波滤波器28. 下图所示框图，其中，能实现何种功能？ （ C ） A振幅调制 B调幅波的解调 C混频 D鉴频 29. 在检波器的输入信号中，如果所含有的频率成分为，则在理想情况下输出信号中含有的频率成分为（ D ）。 A B C D 30. 判断图1所示的振荡器是哪一类振荡器（ C ）。A.电感三点式 B.电容三点式 C. 改进的电容三点式 D.变压器耦合式 三、判断题（正确的在括号内划“”，错误的划“”，每小题1分，共X分）1多级耦合的调谐放大器的通频带比组成它的单级单调谐放大器的通频带宽。 （）2. 鉴频灵敏度是指在调频信号的中心频率附近单位频偏所产生输出电压的大小，越大越好。（）3. LC并谐振电路谐振时，感抗与容抗都为零，所以回路呈纯电阻特性。( )4当较大时，调频波被认为是恒定带宽的调制。 （ ）5. 功率放大器是大信号放大器，要求在不失真的条件下能够得到足够大的输出功率。（）6. 采用倍频器，可以降低发射机主振器的频率，有利于稳频、提高发射机的工作稳定性和扩展发射机的波段。( ) 7. 在非线性电路中线性时变元件是线性的，所以适合线性叠加原理。 （ ）8. 放大器必须同时满足相位平衡条件和振幅条件才能产生自激振荡。 （ ）9. 传输线变压器与普通变压器传递能量的方式是不同的。( )10. VCO电路是锁相环路和AFC电路的必要组成部分。 （ ）11. 电感三点式振荡器的输出波形比电容三点式振荡器的输出波形好。 （）12. 锁相环路就是通过输出信号相位跟踪输入信号相位，最终使两者相位差锁定为零( )13. 普通调幅电路在时域上是实现调制信号与载波信号的相乘运算；在频域上是将的频谱不失真地搬移到载频的两端。 （ ）14. 在调谐放大器的LC回路两端并上一个电阻R可以加宽通频带。 （）15. 电容三点式振荡电路输出的谐波成分比电感三点式的大，因此波形较差。( )16. 并联型石英晶体振荡电路的振荡频率处于和之间，石英谐振器等效为电感（ ）17. 双边带（DSB）信号的振幅与调制信号的规律成正比。 （）18. 集总参数指元件参量与流经它的电流或加于其上的电压的数值无关。( )19. 在甲类、乙类、丙类功率放大器中，丙类功率放大器的效率最高。 （）20. 调频有两种方法，分别称为直接调频和间接调频。 （）21. 调频波的调频指数与调制信号幅度成正比，与调制信号频率成反比。()22. 频率合成技术可以在一定频率范围内提供一系列高准确度和高稳定度的频率源（ ）23. 锁相环路与自动频率控制电路实现稳频功能时，锁相环路的性能优越。 （）24. 谐振放大器工作在过压状态，现要调整使之工作到临界状态，若其他参数不变，可以增加负载Re来实现。( )25. 调频、调相、鉴频、鉴相电路属于非线性频率变换电路。 （ ）26. LC回路的品质因数Q值愈小，其选频能力愈强。 （）27克拉泼振荡电路比考毕兹振荡电路的频率稳定度高，是因为克拉泼电路的振荡回路中接入一个电容C3，从而能减小晶体管输入、输出电容对振荡回路的影响。()28. 检波效率只对检波电路有关，而与输入信号大小无关。 （）29. 混频电路又称变频电路，在变频过程中改变的只是信号的载频。 （）30. 单边带通信之所以得到广泛的应用，是因为它与普通调幅波相比大大节省了能量，而且占据频带压缩了。( )四、简答题（每小题5分，共X分）1、通信系统由哪些部分组成？各组成部分的作用是什么？答：通信系统由输入、输出变换器，发送、接收设备以及信道组成。输入变换器将要传递的声音或图像消息变换为电信号（基带信号）；发送设备将基带信号经过调制等处理，并使其具有足够的发射功率，再送入信道实现信号的有效传输；信道是信号传输的通道；接收设备用来恢复原始基带信号；输出变换器将经过处理的基带信号重新恢复为原始的声音或图像。2、小信号谐振放大器与谐振功率放大器的主要区别是什么？答：1）小信号谐振放大器的作用是选频和放大，它必须工作在甲类工作状态；而谐振功率放大器为了提高效率，一般工作在丙类状态。 2）两种放大器的分析方法不同：前者输入信号小采用线性高频等效电路分析法，而后者输入信号大采用折线分析法。3、引起高频小信号放大器工作不稳定的原因是什么？用什么办法克服？答：晶体管存在反向传输导纳Yre0, 使输出电压可以反馈到输入端, 引起输入电流的变化, 从而可能引起放大器工作不稳定。如果这个反馈足够大, 且在相位上满足正反馈条件, 则会出现自激振荡。 为了提高放大器的稳定性, 通常从两个方面着手。一是从晶体管本身想办法, 减小其反向传输导纳Yre值。 二是从电路上设法消除晶体管的反向作用, 使它单向化。 具体方法有中和法与失配法。4、当谐振功率放大器的输入激励信号为余弦波时，为什么集电极电流为余弦脉冲波形？ 但放大器为什么又能输出不失真的余弦波电压？答：因为谐振功率放大器工作在丙类状态（导通时间小于半个周期），所以集电极电流为周期性余弦脉冲波形；但其负载为调谐回路谐振在基波频率，可选出ic的基波，故在负载两端得到的电压仍与信号同频的完整正弦波。5、高频已调波信号和本机振荡信号经过混频后，信号中包含哪些成分？如何取出需要的成分？答：高频已调波信号和本机振荡信号经过混频后，信号中包含直流分量、基波分量、谐波、和频、差频分量，通过LC并联谐振回路这一带通滤波器取出差频分量，完成混频。6、二极管大信号峰值包络检波器的非线性失真有哪些？避免失真的原因及条件是什么？答：惰性失真和底部切削失真。避免惰性失真：在任何一个高频周期内，使电容C通过R放电的速度大于或等于包络的下降速度避免底部切削失真：检波器交流负载与直流负载之比应大于调幅波的调制度m五、计算分析题1、下图所示LC正弦波振荡电路，图中为高频扼流圈，和可视为交流短路。 （1）画出交流等效电路； 参考课本111页 （2）判断是否满足自激振荡所需相位条件； （3）若满足，电路属于何种类型的振荡器； （4）写出估算振荡频率的表达式。解：1. 图（略）2满足3串联改进型电容三点式振荡器4 2、石英晶体振荡电路如右图所示：（1）说明石英晶体在电路中的作用是什么？（2）、的作用是什么？（3）电路的振荡频率如何确定？解：（1）. 石英晶体在电路中的作用是作为短路元件，只有当LC调谐回路谐振在石英晶体的串联谐振频率时，该石英晶体呈阻性，满足振荡器相位起振条件。（2）Rb1、Rb2的作用是基极偏置电阻，Cb的作用是高频旁路电容，保证起振时具有合适的静态工作点和交流通路。（3）3、指出下图所示振荡器的名称，推导其振荡频率的表达式，并说明电路的特点。（，）参考课本115页4、某调幅波表达式为（V）。（1）画出此调幅波的波形；（2）画出此调幅波的频谱图，并求带宽；（3）若负载电阻RL100，求调幅波的总功率 。解：1.如右图2. Bw24kHz8kHz3. Ucm=5 ma=0.6PcU2cm/2 RL125mW P=(1+ m2a/2 )Pc147.5mW5、已知：载波（V）,调制信号（V）， 调频灵敏度kHz/V，求：（1）调频波表达式；（2）最大频偏； （3）调频系数和有效带宽。 解: 1. 调频系数mf=fm/F=SfUWm/F=25/调频波表达式uFM(t)=10cos（250106t25/sin2103t）2. 最大频偏fm= SfUWm/2=25/kHz3. 调频系数mf=fm/F= SfUWm/F=50rad 有效带宽BW=2(mf+1)F=(50/+2)kHz6、设载频12MHz，载波振幅5V，调制信号，调频灵敏度25kHz/V，试求： （1）调频表达式； （2）调制信号频率和调频波中心频率； （3）最大频偏、调频系数和最大相偏； （4）调制信号频率减半时的最大频偏和相偏； （5）调制信号振幅加倍时的最大频偏和相偏。7、下图所示二极管峰值包络检波电路中， （V）, 其中4.7MHz，（1005000）Hz，=5K,为了不产生惰性失真和底部切割失真， 求检波电容和电阻的值。 解：为了不产生惰性失真， 解得40.6pFCL0.0047uF，为了不产生底部切割失真, 解得RL20 k (m=0.8)8、下图所示二极管峰值包络检波电路中，已知，调幅波的载频，调制信号频率，最大调幅系数，若要求电路不产生惰性失真和底部切割失真，求检波电容和电阻的值。 解：为了不产生惰性失真,解得11.16pFCL0.003uF，为了不产生底部切割失真, 解得Rg22 k9、一信号放大电路一并联谐振回路为负载，信号中心频率=10MHz,回路电容C=50PF，空载品质因数=100；试求: （15分）（1）=? =? =?（2）又若所需=0.5MHz,则在回路上并联多大电阻才能满足放大器所需带宽要求；（3）若将电容改为两个相等的电容串联，负载电阻通过两个电容公共端接入，设，要求有载值不得低于50，试求两电容之值。解：1. 2. 所需带宽B=500KHz 空载带宽需展宽带宽，采用有载方法，即在LC并联振荡回路两端并联电阻RL。又，3. 两个100PF电容串联即为50PF10、已知调频信号（mV）。 求： （1）载波频率，调制信号频率F和调频指数； （2）最大频偏； （3）调频波有效带宽。解： 1.载波频率fc100MHz 调制信号频率F1kHz 调频指数mf20rad2.最大频偏fmmf F20kHz3.调频波有效带宽BW2（fmF）42kHz11、如图所示为晶体管收音机的某部分电路，试回答下列问题：（1）该部分电路是混频器还是变频器？调节可变电容、起什么作用？（2）、和可变电容组成什么回路？、组成什么回路？（3）的作用是什么？、的作用是什么？简述电路的工作原理。 解: 1该电路是变频器, 调节可变电容C1a、C1b使本振回路与输入调谐回路谐振频率差一个中频 2. L4、C3、C5和可变电容C1b组成本振回路, C4、L5组成中频回路 3. L3的是本振部分的反馈线圈,对中频频率近于短路. C1是旁路电容, C2的是耦合电容. 工作原理:由磁性天线接收到的电磁波,通过线圈LA耦合到输入回路,选出所需的信号,再经电感L1L2耦合,加到管子的基极.中频回路C4L5并联阻抗对本振频率来说可认为短路.这个电路对本振而言是属于基极接地互感反馈振荡电路.本振电压通过C2加到发射极,而信号由基极输入,所以是发射极注入基极输入式的变频电路.
