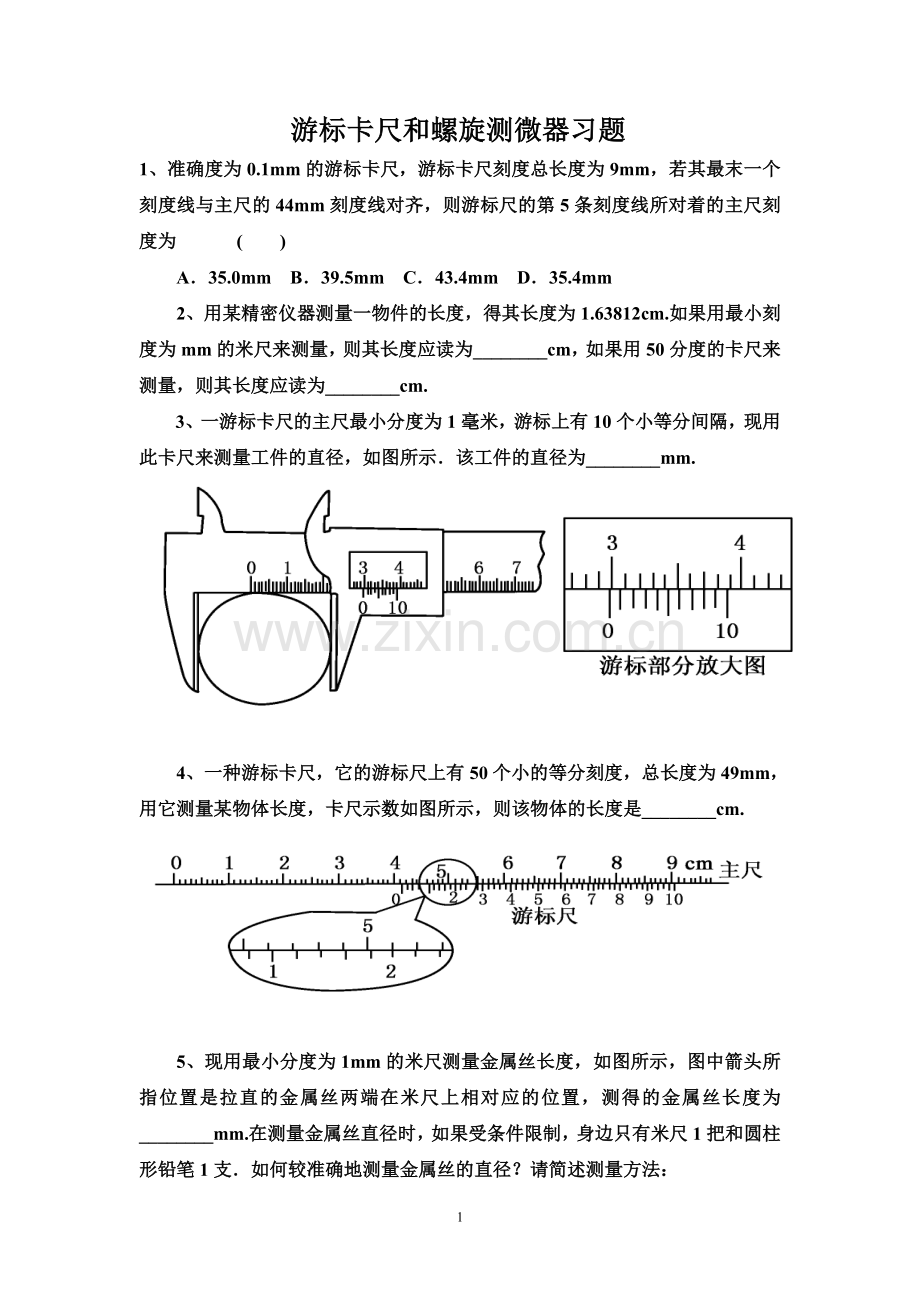

游标卡尺和螺旋测微器习题
1、准确度为0.1mm的游标卡尺，游标卡尺刻度总长度为9mm，若其最末一个刻度线与主尺的44mm刻度线对齐，则游标尺的第5条刻度线所对着的主尺刻度为 (　　)
A．35.0mm B．39.5mm C．43.4mm D．35.4mm
2、用某精密仪器测量一物件的长度，得其长度为1.63812cm.如果用最小刻度为mm的米尺来测量，则其长度应读为________cm，如果用50分度的卡尺来测量，则其长度应读为________cm.
3、一游标卡尺的主尺最小分度为1毫米，游标上有10个小等分间隔，现用此卡尺来测量工件的直径，如图所示．该工件的直径为________mm.

4、一种游标卡尺，它的游标尺上有50个小的等分刻度，总长度为49mm，用它测量某物体长度，卡尺示数如图所示，则该物体的长度是________cm.

5、现用最小分度为1mm的米尺测量金属丝长度，如图所示，图中箭头所指位置是拉直的金属丝两端在米尺上相对应的位置，测得的金属丝长度为________mm.在测量金属丝直径时，如果受条件限制，身边只有米尺1把和圆柱形铅笔1支．如何较准确地测量金属丝的直径？请简述测量方法：

6、图中给出的是利用游标卡尺测量某一物体长度时的示数，此示数应为________．

7、1)测量玻璃管内径时，应该用如图(甲)中游标卡尺的A、B、C三部分的
________部分来进行测量(填代号)．
2)图(乙)中玻璃管的内径d＝________mm.

8、一水平放置的圆盘绕过其圆心的竖直轴匀速转动，盘边缘上固定一竖直的挡光片．盘转动时挡光片从一光电数字计时器的光电门的狭缝中经过，如图甲所示．乙为光电数字计时器的示意图．光源A中射出的光可照到B中的接收器上，若A、B间的光路被遮断，显示器C上可显示出光线被遮住的时间．

挡光片的宽度用螺旋测微器测得，结果如图丙所示．圆盘直径用游标卡尺测得，结果如图丁所示，由图可知
(1)挡光片的宽度为________mm；
(2)圆盘的直径为________cm；
(3)若光电数字计时器所显示的时间为50.0ms，则圆盘转动的角速度为________弧度/秒(保留3位有效数字)．

9、试读出下列螺旋测微器的读数（工作原理及读数方法与双缝干涉测波长中的测微目镜手轮的读数相同）

10、读出下列50分度游标卡尺的示数。

11、用螺旋测微器测量一金属丝的直径如下图9甲所示．该金属丝的直径是____
mm；用20等分刻度的游标卡尺测一工件的长度如下图乙所示，则该工件
的长度是______ cm.

12、甲为20分度游标卡尺的部分示意图，其读数为__________ mm；图乙为螺
旋测微器的示意图，其读数为________ mm.

13、用游标卡尺测一根金属管的内径和外径时，卡尺上的游标位置分别如图11-1
所示。这根金属管内径读数是 cm，外径读数是 cm，管壁的厚
度是 cm。

1、【解析】　游标尺上每刻度为0.9mm，第5条刻线与最末一条刻线的距离为0.9×5＝4.5mm，所以第5条刻线对齐的是与44mm差4.5mm的刻度，故为39.5mm.
【答案】　B
2【解析】　最小刻度为mm的米尺精确到1mm，即0.1cm，但有一位估读，因此读数为1.64cm；50分度的卡尺没有估读，精确到0.02mm，即0.002cm，故其长度应为1.638cm.
【答案】　1.64　1.638
3、【解析】　29mm＋8×0.1mm＝29.8mm.
【答案】　29.8
4、【解析】41mm＋10×0.02mm＝4.120cm.
【答案】4.120
5、

6、【解析】29mm＋14×0.05mm＝29.70mm，最后一位数字虽然是零，但它代表精确程度，是计算中得出的，不能省略不写．
【答案】29.70mm
【试题出处】2011·福建泉州一中模拟
7、【解析】　(2)5mm＋5×0.05mm＝5.25mm.
【答案】　(1)A　(2)5.25
8、

9、〖解析〗从左到右测微目镜手轮的读书分别为：0.861mm；3.471mm；7.320mm；11.472mm
10、〖解析〗从左到右示数依次为：5.24mm；11.50mm；22.82mm。
8.3mm,2.970mm
解析：图11-1（a）中，从主尺看，整毫米数是23，游标尺上第7条刻度线与主尺上的一条刻度线重合，所以毫米以下的读数就是0.7mm，得到内径的读数为23.7mm=2.37cm。图11-1（b）中主尺上整毫米数是30，游标尺上第3条刻度线与主尺上的一条刻度线重合，所以外径的读数为30.3mm=3.03cm。管壁的厚度为两者之差的一半0.33cm。答案：2.37；0.33
