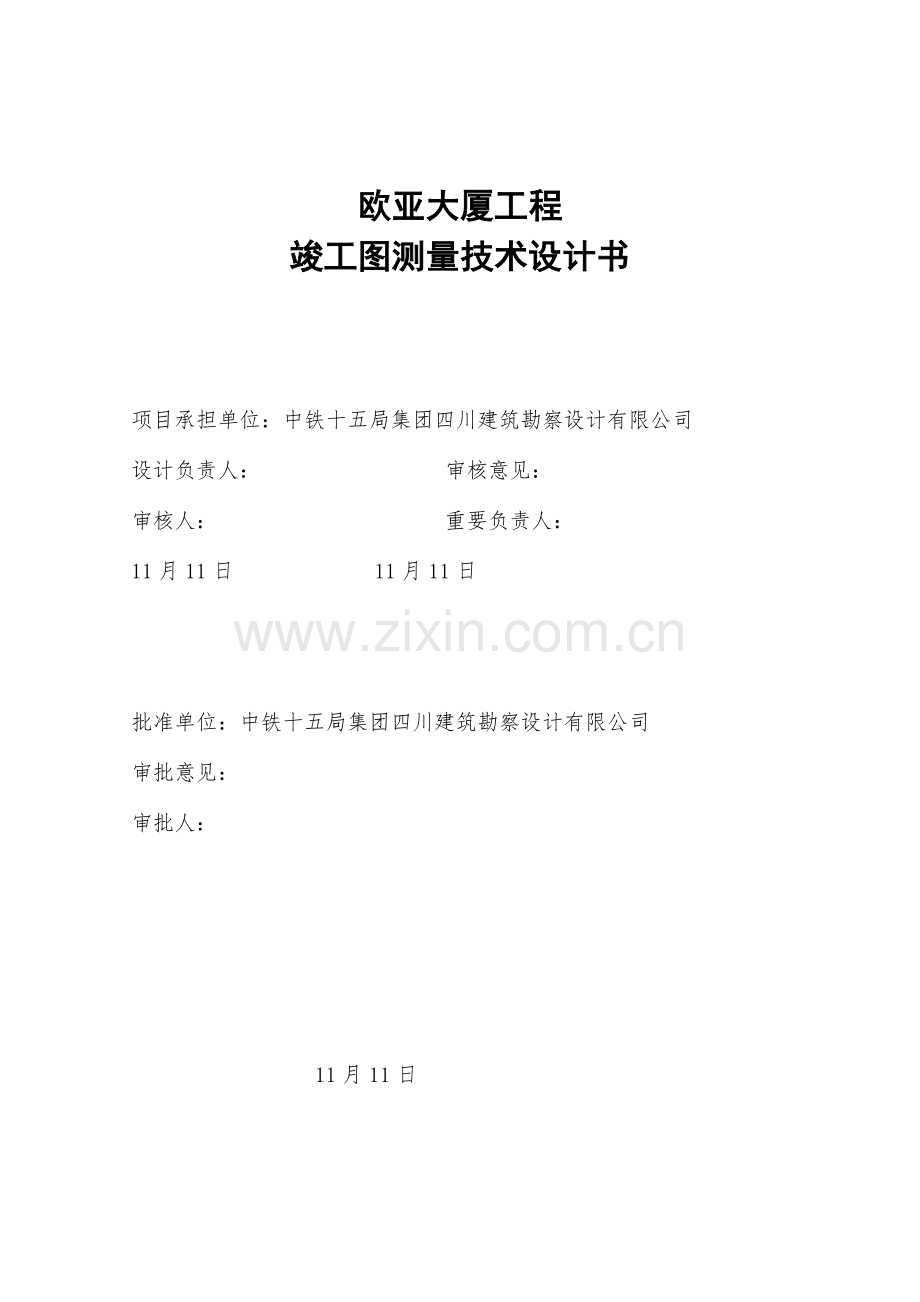

欧亚大厦工程竣工图测量技术设计书中铁十五局集团四川建筑勘察设计有限公司11月11日欧亚大厦工程竣工图测量技术设计书项目承担单位：中铁十五局集团四川建筑勘察设计有限公司设计负责人： 审核意见：审核人： 重要负责人：11月11日 11月11日批准单位：中铁十五局集团四川建筑勘察设计有限公司审批意见：审批人：11月11日目 录一、测区概况二、设计及作业根据三、工程使用仪器及软件四、技术规定五、作业流程六、注意事项七、提交成果资料受四川俄欧有限公司委托，中铁十五局集团四川建筑勘察设计有限公司承担了欧亚大厦工程竣工图测量工作。为统一技术规定，以保证成果质量，特编写本技术设计书。一、测区概况欧亚大厦位于四川省宜宾市翠屏区南岸西区，东临酒都路中段，北临叙府路西段，测区面积约为2.2万平方米。二、设计及作业根据（1）测绘技术设计规定CH/T 1004-（2）全球定位系统GPS测量规范GB/T18314-；（3）1：500、1：1000、1：地形图图式GB/T2025.7.-；（4）工程测量规范GB 50026-；（5）建设工程规划核算管理办法宜住建函666号。三、工程使用仪器及软件该测量工程仪器使用1套（4台）华测X20静态接受机，精度:水平 (5+1*10-6D)mm，垂直（10+2*10-6D）mm；1台索佳SET500型全站仪，测距精度：22ppm，测角精度：5秒。技术总结时需提供有关鉴定证书。软件使用华测Compass 静态解决及南方CASS7.1成图软件。四、技术规定 依照宜宾市住建局提供G049，G046两个GPS控制点作为首级控制点，这二点系统为北京54（宜宾都市）坐标系，高程系统采用1985国家高程基准。在测区运用华测X20 GPS静态接受机建立至少3个GPS点作为图根点测量竣工图。4-1 GPS图根控制点布设技术规定本次工程采用华测X20 GPS静态接受机建立GPS点作为图根控制点。GPS图根控制测量，采用GPS直接测定坐标和高程，其作业半径不适当超过5km，其点位较差不应不不大于涂上0.1mm,高程较差不应不不大于基本等高距1/10。点位应选在稳固、易于设站和扩展，通视良好、能长期保存地方。观测点位应满足GPS信号接受需要，视场内不应有高度角不不大于15成片障碍物，点位选取应远离高压线和大功率无线发射源。图根控制点是地形图测绘根据，图根点密度应以满足测图需要。建筑物密集地区应恰当增长，空旷地区可恰当减少，但要保证测图需要控制密度。 依照现场状况，本次工程图根控制点至少需要布设3个。GPS作业时采用静态模式观测。重要技术规定如下：GPS网重要技术规定级别平均距离(Km)a(mm)b(110-6)最弱边相对中误差四等210101/45000一级110101/0注：当边长不大于200米时，边长中误差应不大于20mm。相邻点最小距离应为平均距离1/21/3，相邻点最大距离应为平均距离23倍。GPS各级别观测作业基本规定有效观测卫星数数据采样间隔卫星高度角平均重复设站数时间长度61060151.645min 各级别点位几何图形强度因子PDOP值应不大于6。观测时应量取仪器高两次，并记录于观测手簿中，两次读数差不不不大于3mm，取平均值作最后成果。每个点观测均规定用手簿进行记录，记录内容为：点名、点号、观测者、天气、日期、时间、天线高、时段、接受机编号，并将特殊状况记录在备注栏。原始记录应笔迹清晰、整洁，不得涂改。基线解算采用华测Compass 静态解决软件进行解算。数据解决应满足全球定位系统（GPS）测量规范规定。 高程控制采用对该GPS点拟合高程成果，应进行检查。高差检查，采用电磁波测距三角高程测量办法进行，其高差较差不应不不大于30sqrt(D)mm，其中D为检查路线长度，单位为Km。4-2 竣工图技术规定本次工程竣工图实测，采用全站仪测图及数字标记成图办法。成图软件选用，应满足适合工程测量作业特点，符合有关规范精度规定、功能齐全、符号规范、操作简便、界面和谐，并采用惯用数据、图形输出格式。竣工图中建（构）筑物细部点点位和高程中误差，应满足如下规定：地物类别点位中误差（cm）高程中误差（cm）重要建（构）筑物52普通建（构）筑物73由于建设工程规划核算管理办法对地下隐蔽工程测量不做规定，且接受委托之时，隐蔽工程早已竣工覆盖，故本次竣工图测量不做隐蔽工程测量。五、作业流程收集控制点成果资料外业测量采集数据内业展点编辑成图质量检查及评估 整顿并提交测绘成果资料。5-1 普通规定（1）竣工测量应采用宜宾市独立坐标系统及国家85高程系统，图幅规格为50cm50cm、采用自由分幅。（2）竣工测量采用比例尺为1:500，必要采用全野外数字化采集，最后成果数据为“.dwg”格式。（3）竣工测量范畴应涉及竣工建（构）筑物及其周边30至50米范畴内地形。（4）竣工图须标注竣工建（构）筑物外围特性点坐标，图层应按住建局规定分层填色。（5）竣工测量必要在规定工作日内完毕，不得迟延，不得擅自更改、编造竣工资料。5-2 竣工测量内容规定（1）各类竣工建筑物、构筑物及重要附属设施应精确测绘实地外围轮廓，如实反映示其位置、形状、构造和性质特性。（2）房屋轮廓应以墙基外角为准，并按建筑材料和性质分类，注记层数；房屋应逐个表达，暂时性房屋可舍去；房屋内部天井要区别表达。房屋（涉及其他建筑物）上突出悬空某些应测量最外范畴投影位置，以虚线表达，重要支柱也要实测。当建筑物首层架空时，应实测建筑物主体最外围轮廓并以实线表达，相应其附属构筑物如阳台等以虚线表达。（3）台阶和室外楼梯长度不不大于1.5米，宽度不不大于0.5米应在图中表达；永久性门墩、支柱不不大于0.5米依比例实测，不大于0.5米测量其中心位置，用符号表达。（4）交通及附属设施测绘，图上应精确反映陆地道路类别，附属设施构造和关系；对的解决道路相交关系及与其他要素关系。（5）永久性电力线、电信线均应精确表达，电杆、铁塔位置应实测。当各种线路在同一杆架上时，应分别表达。电力线、电信线应连线，各种线路应做到线类分明，走向连贯。（6）架空、地面上、有管堤管道均应实测，分别用相应符号表达，并注明传播物质名称。当架空管道直线某些支架密集时，可恰当取舍。地下管线检修井应测绘表达。（7）污水篦子、消防栓、阀门、电线箱、电话亭、路灯、检修井均应实测中心位置，以符号表达，必要时标注用途。（8）各种斜坡、陡坎，其坡度在70以上时表达为陡坎，70如下时表达为斜坡。斜坡在图上投影宽度不大于2mm，以陡坎符号表达。当坡、坎比高不大于1/2基本等高距或在图上长度不大于5mm时，可不表达。（9）竣工图上应对的反映出植被类别特性和范畴分布。对园地应实测范畴，配备相应符号表达。大面积分布植被在能表达清晰状况下，可采用注记阐明。同一地段生长有各种植物时，可按经济价值和数量恰当取舍，符号配制不得超过三种（连同土质符号）。（10）规定对各种名称、阐明注记和数字注记精确注出。图上所有居民地、道路、街巷等地理名称，以及重要单位等名称，均应调查核算，有法定名称应以法定名称为准，并应对的注记。（11）建筑区高程注记点应测设在街道中心线、街道交叉中心、建筑物墙基脚和相应地面、管道检查井井口、桥面、广场、较大庭院内或空地上以及其她地面倾斜变换处；高程注记点应注至厘米。（12）当两个地物中心重叠或接近，难以同步精确表达时，可将较重要地物精确表达，次要地物移位0.3mm或缩小1/3表达。（13）独立性地物与房屋、道路、水系等其他地物重叠时，可中断其他地物符号，间隔0.3mm，将独立性地物完整绘出。（14）房屋或围墙等高出地面建筑物，直接建筑在陡坎或斜坡上且建筑物边线与陡坎上沿线重叠，可用建筑物边线代替坡坎上沿线；当坎坡上沿线距建筑物边线很近时，可移位间隔0.3mm表达。（15）竣工图图例、符号按1：500、1：1000、1：地形图图式GB/T2025.7.-规定执行。当图式符号不能满足测区内测图规定期，可自行设计新符号，但应在图廓外注明。（15）建设工程规划核算管理办法规定其她竣工测量内容按规定执行。5-3 竣工图绘制流程（1）设站：对中整平，量仪器高；建立（选取）文献名；输入测站坐标、高程及仪器高；输入后视点坐标（或方位角），瞄准后视目的后拟定。（2）检查：测量1个已知坐标点坐标并与已知坐标对照（限差为5cm）；测量1个已知高程点高程并与已知高程比较(限差为5cm)；如果前两项检查都在限差范畴内，便可开始测量，否则检查因素重新设站。（3）立镜：依比例尺地物立镜于地物轮廓线折点，不依比例尺地物立于其中心位置和定位点。（4）观测：在建筑物外角点、地形点上竖棱镜，回报镜高；全站仪跟踪棱镜，输入点号和变化棱镜高，在坐标测量状态下按测量键，显示测量数据后，输入测点类型代码后存储数据。继续下一种点观测。 （5）钢尺量距：对于需要测量而仪器无法看见点，可用钢尺量距来拟定点位；半径不不大于0.5m点状地物，如不能直接测定中心位置，应测量偏心距，并在草图上注明偏心方向；丈量距离应标注在草图上。（6）绘草图：现场绘制测量草图，标上立镜点点号和丈量距离，房屋构造、层次，道路铺材，植被，地名，管线走向、类别等。草图是内业编绘工作根据之一，应尽量详细。（7）检查：测量过程中每测量30点左右及收站前，应检查后视方向，也可以在其他控制点上进行方位角或坐标、高程检查。（8）编绘：在专业软件平台下进行地形图编绘，详细操作依照软件使用阐明进行。六、注意事项(1)作业员应对的使用、精心维护测绘仪器；定期做好数据存储和备份工作，保证仪器安全、数据安全。(2)作业员在数据采集时，应注意加强定向检查，灵活运用电子全站仪存储功能，保证原始数据干净、可靠。 (3)每次外业观测数据应当天输入计算机，以防数据丢失；外业绘制草图人员与内业编绘人员最佳是同一种人，且同一区域外业和内业工作间隔时间不要太长。(4)竣工测量由于外业数据采集和内业成图所使用仪器和软件不同而采用不同办法，无论采用何种办法，成图都必要满足本设计书规定。(5)竣工测量图应精确与周边地形进行了接边并符合技术规定，图面完整、美观，电子数据普通采用南方Cass软件数据分层及成图原则，数据无冗余、无废点。七、提交成果资料成果资料涉及：1、数字化地形图测量技术设计书（一份）。2、检查报告（一份）。3、技术总结报告（一份）。4、1：500数字化地形图（纸图三份，含建设工程规划核算管理办法规定其她内容）。5、GPS控制点成果表（一份、光盘一份）。
