农村智能广播网管理系统技术规范模板.doc

农村智能广播网管理系统技术规范
一、范围
本标准要求了智能广播系统管理接口规范和协议规范，根据该规范可实现对全系统设备管理目标。
本标准适适用于智能广播系统管理开发、生产、设备选择和运行维护。
二、规范性引用文件
GB/T 2260- 中国行政区域代码
GB 2312-1980 信息交换用汉字编码字符集 基础集
GB/T 4880.2- 语种名称代码 第2部分：3字母代码
GB 13000- 信息技术 通用多八位编码字符集（UCS）
GB/T 15273.1-1994 信息处理 八位单字节编码图形字符集 第1部分：拉丁字母一
GB 16959-1997 信息技术 信息交换用藏文编码字符集 基础集
GB/T 17975.1- 信息技术 运动图像及其伴音信息通用编码 第1部分：系统
GB/T 18030- 信息技术 汉字编码字符集
GB/T 28161- 数字电视广播业务信息规范
GB/T 0- HFC网络设备管理系统规范
GB20600-数字电视地面广播传输系统帧结构
SJ-256-11120调频立体声和单声道调制规范
GB/T 15770-1995 广播数据系统（RDS）技术规范
三、术语和定义
下列术语和定义适适用于本标准。
紧急事件 emergency event
指忽然发生危及公共安全事件，该事件造成或可能造成重大人员伤亡、财产损失、生态环境破坏和社会危害。

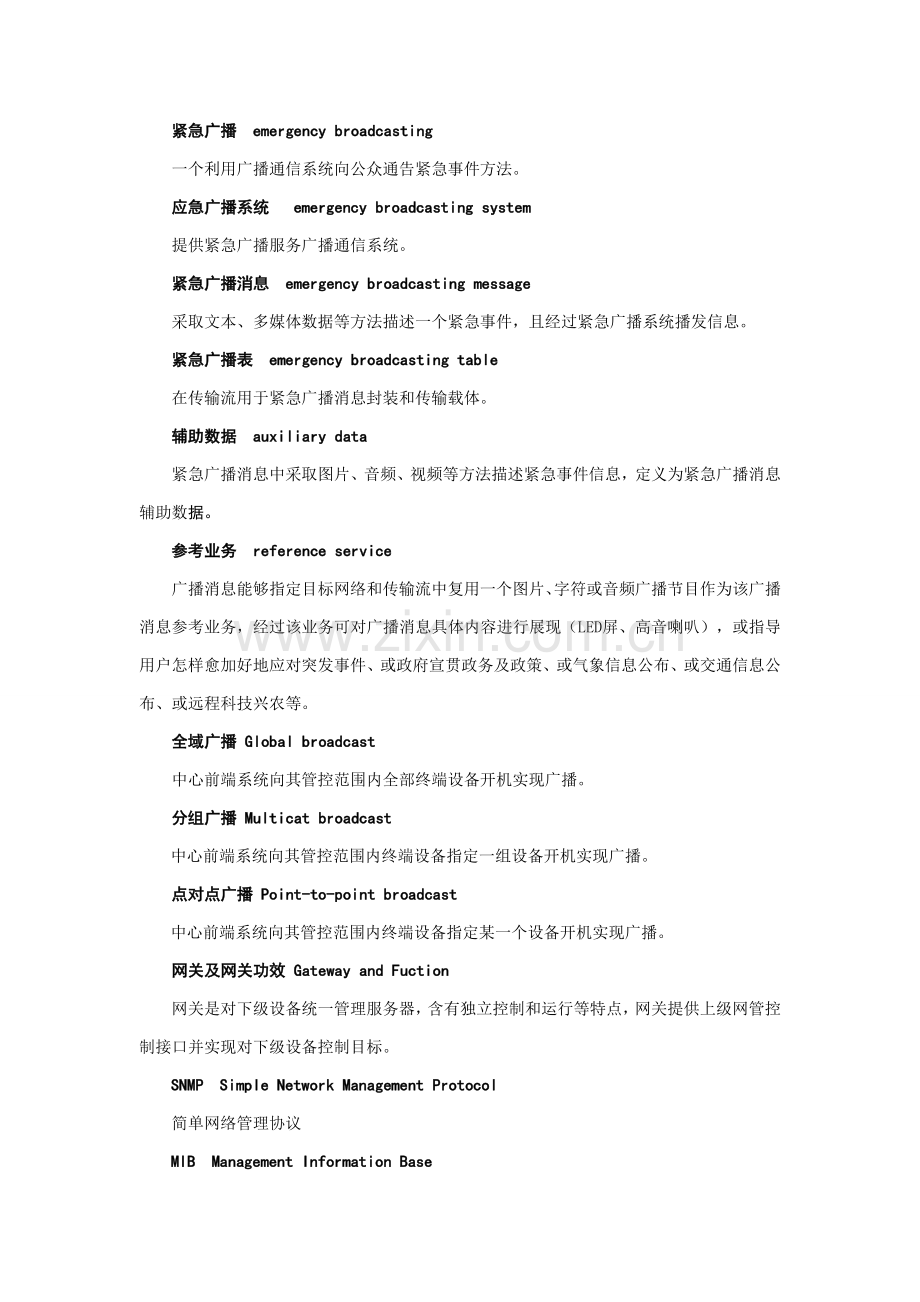

紧急广播 emergency broadcasting
一个利用广播通信系统向公众通告紧急事件方法。
应急广播系统 emergency broadcasting system
提供紧急广播服务广播通信系统。
紧急广播消息 emergency broadcasting message
采取文本、多媒体数据等方法描述一个紧急事件，且经过紧急广播系统播发信息。
紧急广播表 emergency broadcasting table
在传输流用于紧急广播消息封装和传输载体。
辅助数据 auxiliary data
紧急广播消息中采取图片、音频、视频等方法描述紧急事件信息，定义为紧急广播消息辅助数据。
参考业务 reference service
广播消息能够指定目标网络和传输流中复用一个图片、字符或音频广播节目作为该广播消息参考业务，经过该业务可对广播消息具体内容进行展现（LED屏、高音喇叭），或指导用户怎样愈加好地应对突发事件、或政府宣贯政务及政策、或气象信息公布、或交通信息公布、或远程科技兴农等。
全域广播 Global broadcast
中心前端系统向其管控范围内全部终端设备开机实现广播。
分组广播 Multicat broadcast
中心前端系统向其管控范围内终端设备指定一组设备开机实现广播。
点对点广播 Point-to-point broadcast
中心前端系统向其管控范围内终端设备指定某一个设备开机实现广播。
网关及网关功效 Gateway and Fuction
网关是对下级设备统一管理服务器，含有独立控制和运行等特点，网关提供上级网管控制接口并实现对下级设备控制目标。
SNMP Simple Network Management Protocol
简单网络管理协议
MIB Management Information Base
管理信息库
DTMB Digital Television Terrestrial Multimedia Broadcasting
地面数字电视
RDS Radio Data System
广播数据系统
GPRS General Packet Radio Service
通用分组无线服务
VPN Virtual Private Network
虚拟专用网络
（网关）
四、智能广播网管系统功效要求（提议增加智能广播网管系统组成，包含智能广播网络监管系统、网管应答器和网关）
4.1 网管系统应支持多级管理，实现按网络层次、地理域或业务域划分管理域，进行网络分级分域管理。依据湖北省实际情况，网管系统采取分级管理模式，各个县全部应布署一套网管并全部接入省级网管。
4.2 各级网管应能够监控全部连接到系统前端和终端设备并支持网络升级和新设备加入。现在有部分地域县前端机房和乡、村前端机房不含有双向传输通道，而且全省大多数终端设备不含有回传功效，所以先期部分前端和终端设备无法接入网管，但全部前端设备应预留网管物理接口（RJ45），接口协议遵照省局公布技术规范。
4.3 网管系统应支持WEB访问，经过安全可靠控制机制，使得用户经过浏览器在任意地点能够接入网管系统，实现对网络远程监控。
4.4 在湖北省农村智能广播网系统设计中，考虑到系统安全性和建设成本，全部对终端操作指令（比如开机、关机、调整音量等）由前端编码器下达，终端回传模块现在关键用于向网管传输工作状态数据，现在要求每个行政村仅一台终端配置回传模块。

五、智能广播系统管理架构
依据湖北省一省一网、终端交换应急广播要求，应急广播系统设备需支持省、市、县统一控制管理及远程唤醒，设备实现广播和信息公布系统架构框图以下图1，县级网关可对未支持统一控制管理原终端设备进行转换实现兼容。多个网络传输类型系统架构框图以下图2，图2展示省、市、县多网络结构广播系统，上级网管服务器经过IP网络调用各县网络网关接口，网络网关在收到上级网管指令后，解析指令，并经过统一控制管理协议管理对应终端设备。上级网管服务器和各县各网络终端设备之间利用IP/3G/GPRS通信网络，利用SNMP协议直接和终端通信，实现控制和获取终端设备状态信息等。
5.1 省/市网管服务器和各县网关实现统一接口规范和传输协议规范，经过IP网络实现网管服务器和网关通信，达成网管服务器远程控制管理终端设备目标；
5.2 各县网关解析中心网管服务器下发控制指令信息，并经过各自网络控制对应终端设备，达成分级管理目标。
5.3 终端设备利用IP/3G/GPRS等通讯网络经过SNMP协议回传数据给网管服务器；
5.4 网管服务器也能够利用IP/3G/GPRS等通讯网络经过SNMP协议直接控制终端设备；
5.5 全网设备MIB库节点统一规范；
5.6 全网设备统一地址编码规范；
5.7 3G/GPRS网络和网管服务器连接采取VPN（虚拟专用网络）技术。

图 一 省、市县分级广播系统设备管理网络框图
图中3G/GPRS/IP信号箭头应为双向
图二 多网络结构广播系统管理网络框图

六、地址编码规范
智能广播网中网络设备应含有MAC地址，MAC地址应遵照IEEE中OUI要求，依据MAC地址能够为设备分配IP地址和控制逻辑地址。IP地址能够动态获取也能够计划设定，逻辑地址编码规范参见附录A地址是系统用于和设备通信、寻址管理标识，智能广播系统设备地址分为在不一样网络条件下上级对下级设备控制地址和在IP/3G/GPRS网络条件下经过SNMP信息回传和控制地址。根据此计划，设备地址分为以下四种地址：
MAC地址：设备网卡真实地址，全球唯一，遵照IEEE802.1标准。
如01-2F-4E-83-03-D2
IP地址：经过SNMP协议管理设备地址，全网唯一，遵照IP地址规范标准。
如 192.168.3.5
物理编码: 由设备制造厂家自行编制，出厂后不许可修改，位数不得少于8 位
逻辑地址：在不一样网络中上级控制下级地址，全网唯一，逻辑编码规范参见附录A

七、网关接口规范
网关接口是网关开放供上级网管系统调用并达成对设备控制目标，网关接口规范参见附录B。
八、SNMP协议规范
网管服务器和设备直接通信经过GPRS/3G/IP网络，采取SNMP（简单网络管理协议）。
MIB定义了系统管理信息项，包含属性表、告警表、公共属性表，FM调频终端表和FM调制器表等。 MIB遵照SNMPv2c规范，兼容SNMPv1，具体参见附录C。
九、各网络传输指令协议规范
8.1 DTMB 地面数字电视应急广播消息规范（地面数字电视紧急广播技术规范应遵照国家标准）
DTMB 地面数字电视应急广播消息规范参见附件D。
8.2 FM调频 RDS编码通信协议规范
FM调频 RDS编码通信协议规范参见附件E。
8.3卫星传输协议规范
卫星传输协议规范参见附件F。
附录A 设备逻辑地址编码规范
逻辑地址是系统用来在不用厂商或网络情况下，上级对下级控制寻址标识。逻辑地址全网统一计划，一个设备对应一个逻辑地址，逻辑地址全网唯一，编码采取10位阿拉伯数字分配编制中，前2 位为市级编码，由省局统一分配（见《农村智能广播网逻辑编码分配表》）；后8 位为县市区级编码。县市区级逻辑编码规则应严格遵照下图所表示要求：

为了满足农村智能广播网工程建设规范（试行）需求，本规范确定县（市）、乡（镇）、行政村三级识别码分别预留“00”至“09”编码为特定编码，从“10”至“99”进行编制标准上根据地理位置或其它规则。
（1）2 位“区县识别码”见《农村智能广播网逻辑编码分配表》。
（2）2 位“镇乡识别码”由县（市）广电部门统一分配，标准上应根据地理位置或其它规则编制。同时，为了给未来可能建设城市应急广播系统预留编码，标准上应将每个镇乡街道全部纳入本编码体系统一分配，根据“10”至“99”
次序编制。
（3）2 位“村居识别码”由县（市）广电部门统一分配，标准上应根据地理位置或其它规则编制。同时，为了给未来可能建设城市应急广播系统预留编码，标准上根据“10”至“99”次序，应将每个行政村及小区居委全部纳入本编
码体系统一分配。
（4）2 位“终端序列号”由县（市）广电部门统一分配，标准上应根据接收终端安装位置或其它规则，根据“10”至“99”次序编制。
附录B 网关接口规范
各设备厂商网关及各网络网关提供统一接口规范，初定经过WebService方法开放接口。统一接口控制包含开机、关机、音量设置、音量+、音量-、开启电平设置、复位等。
CommandDevice()
功效说明：
管控终端设备功效，暂定远程实现“开机”、“关机”、“音量设置”、“音量+”、 “音量-”、 “开启电平设置”、“复位”等功效（待后续多个厂商讨论后再定）。
函数原型
int CommandDevice(
int messageType
int cmdPriority,
int cmdFlag,
String source,
string target,
int voiceValue=7
);
参数说明
参数名
参数类型
参数说明
参数格式
messageType
int
消息类别
0:测试专用
1:水旱灾难
2:气象灾难
3:地震灾难
4:地质灾难
5:海洋灾难
6:生物灾难
7:森林草原火灾
8:其它自然灾难
9～31:预留
32:测试专用
33:工矿商贸等企业安全事故
34:交通运输事故
35:公共设施和设备事故
36:环境污染和生态破坏
37:其它事故灾难
38～63:预留
64:测试专用
65:传染病疫情
66:群体性不明原因疾病
67:食品安全和职业危害
68:动物疫情
69:其它公共卫生事件
70～95:预留
96:测试专用
97:恐怖攻击事件
98:经济安全事件
99:涉外突发事件
100:战争突发事件
101:其它社会安全事件
102～127:预留
0
cmdPriority
int
命令优先级
数字越小优先级越小，
1-7属于正常广播优先级（终端关时候不许可打开）；
8-15属于应急广播（终端手打关时候照样能够播出）
1
cmdFlag
int
命令标志
1：开机
2：关机
3：音量设置
4：音量+
5：音量-
6：复位
7：系统设备升级
8：开启电平
9：预留
1
source
string
管理源逻辑地址
00-00-00-00-00
target
string
目标逻辑地址
00-00-00-00-00
voiceValue
int
音量值（该参数只对音量设置命令起作用，缺省值为7）
1-15
7
函数返回值说明
0：实施成功
1：实施失败
附录C 管理信息库（MIB）规范
管理信息库（MIB）规范
1　 范围
本标准要求了广播网络管理系统组成和总体技术要求，描述了管理设备间接口及协议，提出了符合GB/T 0-要求广播网络设备管理系统组成结构，定义了广播网络管理系统信息库集对象及具体实现。
本标准适适用于广播网络设备管理系统中管理设备和管理软件生产、检测及运行维护。适用广播设备有：FM调制器、编码器、FM广播终端、IP终端、电源控制器等。
2　 规范性引用文件
GB/T 0- HFC网络设备管理系统规范
GY/T XXXX-XXXX 基于EPON+EoC技术有线电视网综合网络管理系统总体框架及网管功效要求
GY/T XXXX-XXXX 有线电视网络EPON设备综合网络管理信息库（MIB）规范
3　 MIB树结构
全国广播电影电视标准化技术委员会向因特网号码分配机构（IANA）申请登记了根节点标识17409，并在根节点下分配数字智能广播系统根节点标识。本标准在数字智能广播系统根节点下定义了数字智能广播系统设备MIB、属性MIB和告警MIB。数字智能广播系统MIB树结构见图1。

图1　 数字智能广播系统MIB树结构
4　 数字智能广播系统根节点MIB
在数字智能广播系统根节点（nscrtvIDBTree）下定义了各MIB分支节点标识。
数字智能广播系统根节点MIB以下：

NSCRTV-IDB-ROOT DEFINITIONS ::= BEGIN

IMPORTS
enterprises
FROM RFC1155-SMI
;

nscrtvRoot OBJECT IDENTIFIER ::= { enterprises 17409 }

-- DESCRIPTION
-- "nscrtvRoot定义全国广播电视标准化技术委员会MIB根节点。"

nscrtvHFCemsTree OBJECT IDENTIFIER ::= { nscrtvRoot 1 }

nscrtvIDBTree OBJECT IDENTIFIER ::= { nscrtvRoot 10}
-- DESCRIPTION
-- "nscrtvIDBTree定义数字智能广播系统MIB根节点,"

propertyIdent OBJECT IDENTIFIER ::= { nscrtvIDBTree 1}
-- DESCRIPTION
-- "属性(Property)MIB分支节点标识。"

alarmsIdent OBJECT IDENTIFIER ::= { nscrtvIDBTree 2}
-- DESCRIPTION
-- "告警(Alarms)MIB分支节点标识。"

commonIdent OBJECT IDENTIFIER ::= { nscrtvIDBTree 3}
-- DESCRIPTION
-- "共用(Common)MIB分支节点标识。"

fmexpandIdent OBJECT IDENTIFIER ::= { nscrtvIDBTree 4}
-- DESCRIPTION
-- "FM广播终端分支节点标识。"

fmmodIdent OBJECT IDENTIFIER ::= { nscrtvIDBTree 5}
-- DESCRIPTION
-- "FM调制器分支节点标识。"

mfcconIdent OBJECT IDENTIFIER ::= { nscrtvIDBTree 6}
-- DESCRIPTION
-- "多功效编码控制器分支节点标识。"

END
5　 属性MIB
5.1　 概述
属性MIB用于定义告警特征参数，当告警条件满足时，在告警统计表中将增加一个新统计（见第6章告警MIB），同时应答器将发送一条SNMP Trap消息。

5.2　 结构
属性MIB具体结构以下：
NSCRTV-IDB-PROPERTY-MIB DEFINITIONS ::= BEGIN
IMPORTS
OBJECT-TYPE
FROM RFC-1212
propertyIdent
FROM FROM NSCRTV-IDB-ROOT
;
-- *
-- * 模拟属性表
-- *

analogPropertyTable OBJECT-TYPE
SYNTAX SEQUENCE OF AnalogPropertyEntry
ACCESS not-accessible
STATUS mandatory
DESCRIPTION
"模拟参数属性表。"
::= { propertyIdent 1 }

analogPropertyEntry OBJECT-TYPE
SYNTAX AnalogPropertyEntry
ACCESS not-accessible
STATUS mandatory
DESCRIPTION
"模拟参数属性表目。
OID作为表目标索引，其编码方法是’长度＋OID’。OID前2个组员’1.3’是按’1’和’3’分别编码，而不是一般OID编码方法(0x2B)。"
INDEX { analogParameterOID }
::= { analogPropertyTable 1 }

AnalogPropertyEntry ::= SEQUENCE {
analogParameterOID
OBJECT IDENTIFIER,
alarmEnable
OCTET STRING,
analogAlarmState
INTEGER,
analogAlarmHIHI
INTEGER,
analogAlarmHI
INTEGER,
analogAlarmLO
INTEGER,
analogAlarmLOLO
INTEGER,
analogAlarmDeadband
INTEGER
}

analogParameterOID OBJECT-TYPE
SYNTAX OBJECT IDENTIFIER
ACCESS read-only
STATUS mandatory
DESCRIPTION
"索引。"

::= { analogPropertyEntry 1 }

alarmEnable OBJECT-TYPE
SYNTAX OCTET STRING (SIZE(1))
ACCESS read-write
STATUS mandatory
DESCRIPTION
"告警使能控制字节，对应位为‘1’表示许可告警,‘0’表示严禁告警
Bit 0 : 极低告警使能
Bit 1 : 低告警使能
Bit 2 : 高告警使能
Bit 3 : 极高告警使能
Bit 4～7 保留,应为0
此对象应保留在非易失性存放器中。"

::= { analogPropertyEntry 2 }

analogAlarmState OBJECT-TYPE
SYNTAX INTEGER {
aasNominal (1),
aasHIHI (2),
aasHI (3),
aasLO (4),
aasLOLO (5)
}
ACCESS read-only
STATUS mandatory
DESCRIPTION
"参数目前告警状态。"
::= { analogPropertyEntry 3 }

analogAlarmHIHI OBJECT-TYPE
SYNTAX INTEGER
ACCESS read-write
STATUS mandatory
DESCRIPTION
"极高告警门限HIHI值。此对象应保留在非易失性存放器中。"
::= { analogPropertyEntry 4 }

analogAlarmHI OBJECT-TYPE
SYNTAX INTEGER
ACCESS read-write
STATUS mandatory
DESCRIPTION
"高告警门限HI值。此对象应保留在非易失性存放器中。"
::= { analogPropertyEntry 5 }

analogAlarmLO OBJECT-TYPE
SYNTAX INTEGER
ACCESS read-write
STATUS mandatory
DESCRIPTION
"低告警门限LO值。此对象应保留在非易失性存放器中。"
::= { analogPropertyEntry 6 }

analogAlarmLOLO OBJECT-TYPE
SYNTAX INTEGER
ACCESS read-write
STATUS mandatory
DESCRIPTION
"极低告警门限LOLO值。此对象应保留在非易失性存放器中。"
::= { analogPropertyEntry 7 }

analogAlarmDeadband OBJECT-TYPE
SYNTAX INTEGER
ACCESS read-write
STATUS mandatory
DESCRIPTION
"告警门限死区值。告警产生后，参数值应恢复到告警门限内且和告警门限之差绝对值大于死区值，该告警才能清除。
此对象应保留在非易失性存放器中。"
::= { analogPropertyEntry 8 }

-- *
-- * 离散属性表
-- * 离散属性表统计数量是固定，每个离散型参数每一个需要进行告警处理
-- *值在离散属性表中均对应一条统计，每个离散型参数在离散属性表中最少对应有一
-- *条统计。离散属性表有2个索引：一个是参数标识（OID），另一个是离散告警值
-- *（discreteAlarmValue）。
-- *

discretePropertyTable OBJECT-TYPE
SYNTAX SEQUENCE OF DiscretePropertyEntry
ACCESS not-accessible
STATUS mandatory
DESCRIPTION
"离散属性表。"
::= { propertyIdent 2 }

discretePropertyEntry OBJECT-TYPE
SYNTAX DiscretePropertyEntry
ACCESS not-accessible
STATUS mandatory
DESCRIPTION
"离散属性表目。OID编码方法同模拟属性表。"
INDEX { discreteParameterOID, discreteAlarmValue }
::= { discretePropertyTable 1 }

DiscretePropertyEntry ::= SEQUENCE {
discreteAlarmParameterOID
OBJECT IDENTIFIER,
discreteAlarmTriggerValue
INTEGER,
discreteAlarmEnable
INTEGER,
discreteAlarmState
INTEGER
}

discreteAlarmParameterOID OBJECT-TYPE
SYNTAX OBJECT IDENTIFIER
ACCESS read-only
STATUS mandatory
DESCRIPTION
"离散属性表索引1：参数OID。"
::= { discretePropertyEntry 1 }

discreteAlarmTriggerValue OBJECT-TYPE
SYNTAX INTEGER
ACCESS read-only
STATUS mandatory
DESCRIPTION
"离散属性表索引2：参数值。
当设备参数值等于此值，将进行告警处理。"
::= { discretePropertyEntry 2 }

discreteAlarmEnable OBJECT-TYPE
SYNTAX INTEGER {
disable (1),
enableMajor (2),
enableMinor (3)
}
ACCESS read-write
STATUS mandatory
DESCRIPTION
"当告警使能打开(2或3)，许可进行此参数告警处理。
假如告警使能关闭(1)，则告警处理不会进行。
此对象缺省值为disable(1)。
此对象应保留在非易失性存放器中。"
::= { discretePropertyEntry 3 }

discreteAlarmState OBJECT-TYPE
SYNTAX INTEGER {
dasNominal(1),
dasDiscreteMajor(6),
dasDiscreteMinor(7)
}
ACCESS read-only
STATUS mandatory
DESCRIPTION
"参数目前告警状态。"
::= { discretePropertyEntry 4 }

-- *
-- * 目前告警表包含了目前处于"激活"状态告警项(0项或多项)。
-- * 即使模拟属性表和离散属性表中也包含了告警状态信息，不过管理者应遍历全表 -- *才能完全确定警状态，在效率上比较低。而目前告警表作用就是将这2张表中处 -- *于告警状态那些项进行了汇总，便于管理者进行检索。
-- * 提议管理者程序使用GetNext命令(从表头OID开始)遍历这张表来获取NE全部告 -- *警信息。
-- * 设备正常工作时，目前告警表内容为空。
-- *

currentAlarmTable OBJECT-TYPE
SYNTAX SEQUENCE OF CurrentAlarmEntry
ACCESS not-accessible
STATUS mandatory
DESCRIPTION
"目前告警表。"
::= { propertyIdent 3 }

currentAlarmEntry OBJECT-TYPE
SYNTAX CurrentAlarmEntry
ACCESS not-accessible
STATUS mandatory
DESCRIPTION
"目前告警表目。
OID编码方法同模拟属性表。"
INDEX { currentAlarmOID }
::= { currentAlarmTable 1 }

CurrentAlarmEntry ::= SEQUENCE {
currentAlarmOID
OBJECT IDENTIFIER,
currentAlarmState
INTEGER,
currentAlarmValue
INTEGER

}

currentAlarmOID OBJECT-TYPE
SYNTAX OBJECT IDENTIFIER
ACCESS read-only
STATUS mandatory
DESCRIPTION
"NE目前处于告警状态参数OID索引,和属性表中告警参数OID对应。"
::= { currentAlarmEntry 1 }

currentAlarmState OBJECT-TYPE
SYNTAX INTEGER {
caasHIHI (2),
caasHI (3),
caasLO (4),
caasLOLO (5),
caasDiscreteMajor (6),
caasDiscreteMinor (7)

}
ACCESS read-only
STATUS mandatory
DESCRIPTION
"告警参数目前告警状态。"
::= { currentAlarmEntry 2 }

currentAlarmValue OBJECT-TYPE
SYNTAX INTEGER
ACCESS read-only
STATUS mandatory
DESCRIPTION
"告警参数值。"
::= { currentAlarmEntry 3 }

END

6　 告警MIB
6.1　 概述
告警MIB定义需要检测和上汇报警。当检测到满足告警条件时，发送SNMP Trap消息，网管经过Trap形式实时接收告警。考虑有漏接收情况，比如网管没有开启，没有加TrapServer地址等，所以设备发每条告警同时存放在设备历史告警MIB库中，以确保网管能够真实反应设备告警状态。
6.2　 结构
告警MIB结构以下：

NSCRTV-IDB-ALARMS-MIB DEFINITIONS ::= BEGIN

IMPORTS
TRAP-TYPE
FROM RFC-1215
OBJECT-TYPE
FROM RFC-1212
DisplayString
FROM RFC1213-MIB
alarmsIdent
FROM NSCRTV-IDB-ROOT
;

alarmLogNumberOfEntries OBJECT-TYPE
SYNTAX INTEGER
ACCESS read-only
STATUS mandatory
DESCRIPTION
"告警统计表中统计数量。"
::= { alarmsIdent 1 }

alarmLogLastIndex OBJECT-TYPE
SYNTAX INTEGER
ACCESS read-only
STATUS mandatory
DESCRIPTION
"最近一条告警统计索引值。"
::= { alarmsIdent 2 }

alarmLogTable OBJECT-TYPE
SYNTAX SEQUENCE OF AlarmLogEntry
ACCESS not-accessible
STATUS mandatory
DESCRIPTION
"告警统计表，最少支持16条统计。每次在表中登记一条新统计时，应答器应向设备管理器发送陷阱消息。"
::= { alarmsIdent 3 }

alarmLogEntry OBJECT-TYPE
SYNTAX AlarmLogEntry
ACCESS not-accessible
STATUS mandatory
DESCRIPTION
"告警统计表目。"
INDEX { alarmLogIndex }
::= { alarmLogTable 1 }

AlarmLogEntry ::=
SEQUENCE
{
alarmLogIndex
INTEGER,
alarmLogInformation
OCTET STRING
}

alarmLogIndex OBJECT-TYPE
SYNTAX INTEGER (1..32767)
ACCESS read-only
STATUS mandatory
DESCRIPTION
"索引唯一标识告警统计表中一条统计，索引值从1开始每次增加新统计时加1，直到32767，下一条统计索引值重新从1开始。应答器可依据存放容量选择删除最早那些统计，具体实现细节在此不做要求。"
::= { alarmLogEntry 1 }

alarmLogInformation OBJECT-TYPE
SYNTAX OCTET STRING ( SIZE ( 17..255 ) )
ACCESS read-only
STATUS mandatory
DESCRIPTION
"告警统计信息，多字节串，定义以下：
字节 1～4: 告警发生时间(POSIX格式，最高有效字节在前)
字节 5: 告警类型(枚举，定义见后)
字节 6: 告警发生后commonN
