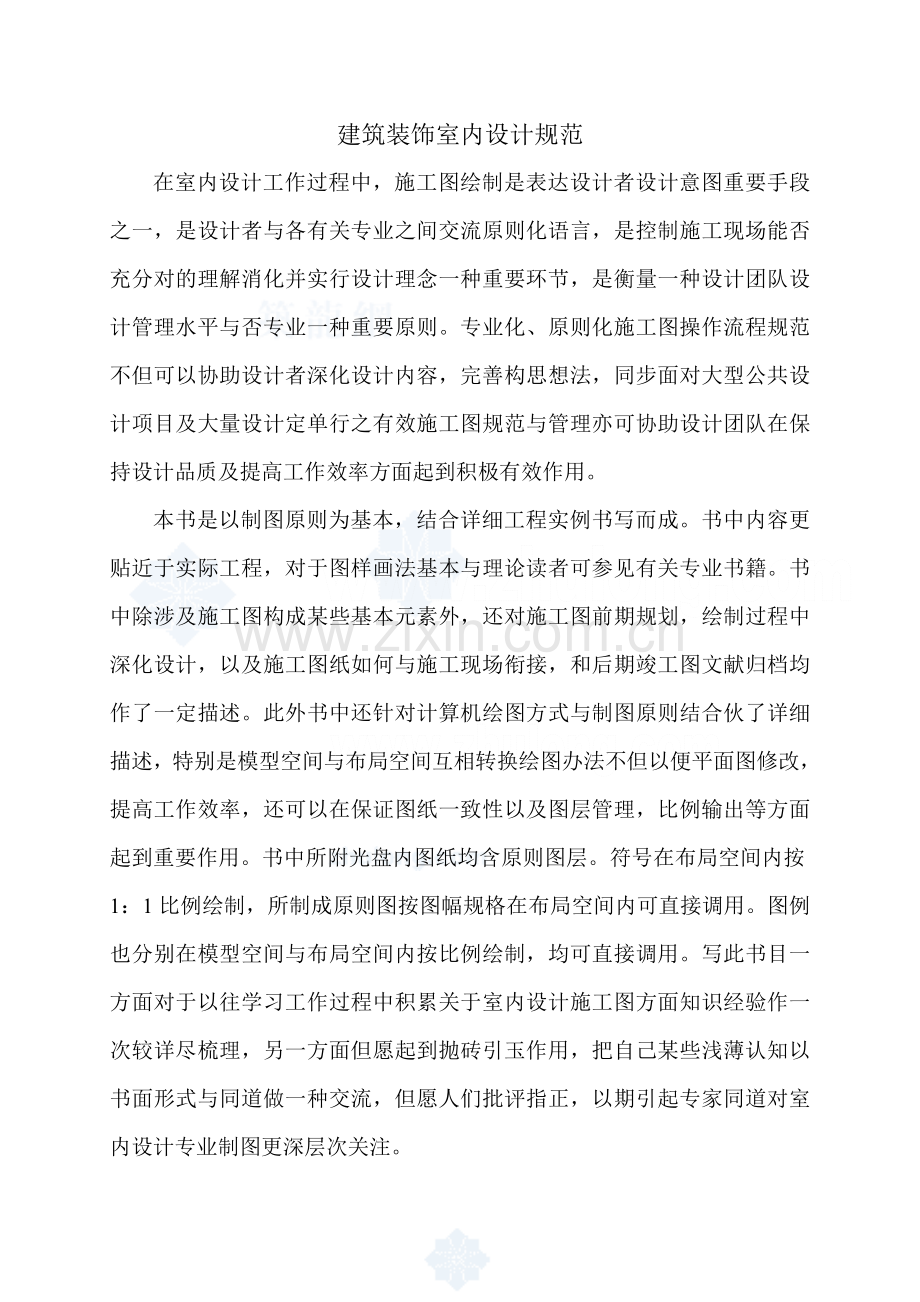

建筑装饰室内设计规范
在室内设计工作过程中，施工图绘制是表达设计者设计意图重要手段之一，是设计者与各有关专业之间交流原则化语言，是控制施工现场能否充分对的理解消化并实行设计理念一种重要环节，是衡量一种设计团队设计管理水平与否专业一种重要原则。专业化、原则化施工图操作流程规范不但可以协助设计者深化设计内容，完善构思想法，同步面对大型公共设计项目及大量设计定单行之有效施工图规范与管理亦可协助设计团队在保持设计品质及提高工作效率方面起到积极有效作用。
本书是以制图原则为基本，结合详细工程实例书写而成。书中内容更贴近于实际工程，对于图样画法基本与理论读者可参见有关专业书籍。书中除涉及施工图构成某些基本元素外，还对施工图前期规划，绘制过程中深化设计，以及施工图纸如何与施工现场衔接，和后期竣工图文献归档均作了一定描述。此外书中还针对计算机绘图方式与制图原则结合伙了详细描述，特别是模型空间与布局空间互相转换绘图办法不但以便平面图修改，提高工作效率，还可以在保证图纸一致性以及图层管理，比例输出等方面起到重要作用。书中所附光盘内图纸均含原则图层。符号在布局空间内按1：1比例绘制，所制成原则图按图幅规格在布局空间内可直接调用。图例也分别在模型空间与布局空间内按比例绘制，均可直接调用。写此书目一方面对于以往学习工作过程中积累关于室内设计施工图方面知识经验作一次较详尽梳理，另一方面但愿起到抛砖引玉作用，把自己某些浅薄认知以书面形式与同道做一种交流，但愿人们批评指正，以期引起专家同道对室内设计专业制图更深层次关注。

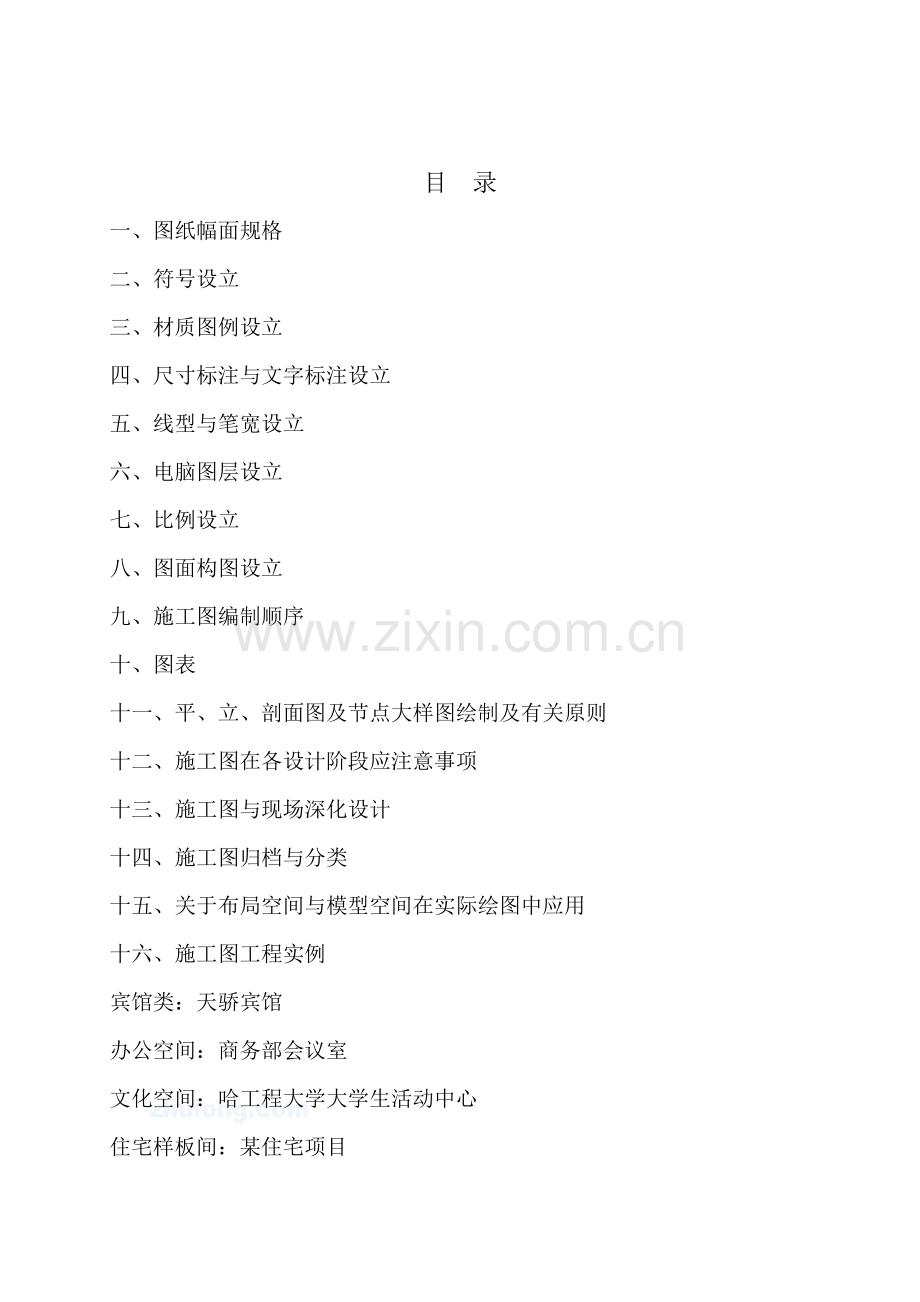

目 录
一、图纸幅面规格
二、符号设立
三、材质图例设立
四、尺寸标注与文字标注设立
五、线型与笔宽设立
六、电脑图层设立
七、比例设立
八、图面构图设立
九、施工图编制顺序
十、图表
十一、平、立、剖面图及节点大样图绘制及有关原则
十二、施工图在各设计阶段应注意事项
十三、施工图与现场深化设计
十四、施工图归档与分类
十五、关于布局空间与模型空间在实际绘图中应用
十六、施工图工程实例
宾馆类：天骄宾馆
办公空间：商务部会议室
文化空间：哈工程大学大学生活动中心
住宅样板间：某住宅项目

第一章图纸幅面规格
一、图纸幅面
1.1.1图纸幅面是指图纸自身规格尺寸，也就是咱们常说图签，为了合理使用并便于图纸管理装订室内设计制图图纸幅面规格尺寸延用建筑制图国标。如表1-1规定及图1-1格式。
图纸幅面及图框尺寸（mm）表1-1
尺寸代号
幅面代号
A0
A1
A2
A3
A4
b×L
841×1189
594×841
420×594
297×420
210×297
c
10
5
a
25

图1-1

1.1.2图纸短边不得加长，长边可加长，加长尺寸应符合表1-2规定。
图纸长边加长尺寸（mm）表1-2
幅面尺寸
长边尺寸
长边加长后尺寸
A0
1189
1486、1635、1783、1932、2080、2230、2378
A1
841
1051、1261、1471、1682、1892、2102
A2
594
743、891、1041、1189、1338、1486、1635、1783、1932、2080
A3
420
630、841、1051、1261、1471、1682、1892
二、标题栏与会签栏
1.2.1标题栏重要内容涉及设计单位名称，工程名称，图纸名称，图纸编号以及项目负责人，设计人，绘图人，审核人等项目内容。如有备注阐明或图例简表也可视其内容设立其中。标题栏长宽与详细内容可依照详细工程项目进行调节。

如下以A2图幅为例，常用标题栏布局形式参见图2-1。
图2-1
会签栏 标题栏

1.2.2室内设计中设计图纸普通需要审定，水、电、消防等有关专业负责人要会签，这时可在图纸装订一侧设立会签栏，不需要会签图纸可不设会签栏。其形式可参见图2-1。
三、图签与布局空间画法
1.3.1图签在布局空间内可按1：1比例绘制。打印时亦按1：1比例打印无需放大或缩小。图签可制成母图，与若干张图纸内容形成关联关系，图签内标题栏内容如工程名称、项目名称等如有变化可只修改一张母图，别的若干张图纸可与其一起发生变更。作为母图图签应与其他关联图纸在同一文献夹内。布局空间关联画法可参见本书第十五章关于布局空间与模型空间在实际绘图中应用。

第二章符号设立
符号是构成室内设计施工图基本元素之一，本书所绘制符号均在布局空间内按1：1比例绘制，形成原则模板。在标注时可直接调用，对保证图面统一规范及美观起到很大作用。
一、详图索引符号
2.1.1名称：详图索引符号。
2.1.2用途：可用于在总平面上将分区别面详图进行索引，也可用于节点大样索引。
2.1.3尺度：A0、A1、A2图幅索引符号圆直径为12mm，A3、A4图幅索引符号圆直径为10mm。
2.1.4备注：
详图号，A0、A1、A2图幅，字高为4mm，字体为宋体

详图所在图图号，A0、A1、A2图幅，字高为2.5mm，字体为宋体
详图号，A3、A4图幅，字高为3mm，字体为宋体

详图所在图图号，A3、A4图幅，字高为2mm，字体为宋体
如索引详图占满一张图幅而无其他内容索引时也可采用如下图形式。

详图占满图幅，A0、A1、A2图幅，5mm，A3、A4图幅3mm
横线笔号为4号颜色

图号

此索引方式重要用于节点大样比例再次放大，构造表达更为详尽。
二、节点剖切索引符号
2.2.1名称：节点剖切索引符号
2.2.2用途：可用于平、立面造型剖切，可贯穿剖切也可断续剖切节点
2.2.3尺度：A0、A1、A2图幅剖切索引符号圆直径为12mm
A3、A4图幅剖切索引符号圆直径为10mm
用于A0、A1、A2图幅
用于A3、A4图幅

2.2.4备注：
详图号，A0、A1、A2图幅，字高为4mm，字体为宋体

详图所在图图号，A0、A1、A2图幅，字高为2.5mm，字体为宋体

详图号，A3、A4图幅，字高为3mm，字体为宋体

详图所在图图号，A3、A4图幅，字高为2mm，字体为宋体
剖切引出线 剖切方向
剖切位置
4号色，详图在本图图幅内，A0、A1、A2图幅横线宽为5mm，A3、A4图幅横线宽为3mm
注：无论剖切视点角度朝向何方索引圆内字体应与图幅保持水平，详图号位置与图号位置不能颠倒。

三、引出线
2.3.1名称：引出线。
2.3.2用途：可用于详图符号或材料、标高等符号索引。
2.3.3尺度： 箭头圆点直径为1mm，圆点尺寸和引线宽度可依照图幅及图样比例调节。

2.3.4备注：引出线在标注时应保证清晰规律，在满足标注精确齐全功能前提下，尽量保证图面美观。
常用几种引出线标注方式：
参见图3-1、3-2、3-3、3-4

图3-1 图3-2

图3-3

图3-4
四、立面索引指向符号
2.4.1名称：立面索引指向符号
2.4.2用途：在平面图内批示立面索引或剖切立面索引符号
2.4.3尺度：A0、A1、A2图幅剖切索引符号圆直径为12mm
A3、A4图幅剖切索引符号圆直径为10mm

立面号，A0、A1、A2图幅，字高为4mm，字体为宋体
立面所在图纸号，A0、A1、A2图幅，字高为2.5mm，字体为宋体
立面号，A3、A4图幅，字高为3mm，字体为宋体
立面所在图纸号，A3、A4图幅，字高为2mm，字体为宋体
2.4.4备注： 箭头方向即立面指向面
圆内上下字体不能颠倒
如一幅图内含各种立面时可采用下图形式

如所引立面在不同图幅内可采用下图形式

下图符号做为所批示立面起止点之用

下图符号做为剖立面索引指向

A0、A1、A2图幅，为6mm
A3、A4图幅，为4mm
A0、A1、A2图幅，为3mm
A3、A4图幅，为2mm
参见图4-1

图4-1
五、修订云符号
2.5.1名称：修订云符号。
2.5.2用途：外弧修订云可表达图纸内修改内容调节范畴，内弧修订云可表
示图纸内容为对的有效范畴。

2.5.3尺度：
绘制方式可参见AUTOCAD revcloud命令
2.5.4备注：修订云内弧与外弧尺度可依照绘制详细内容拟定其形式较随意，但修订日期却可对图纸修改深化，起到明确记录作用。
六、材料索引符号
2.6.1名称：材料索引符号。
2.6.2用途：可对平、立面及节点图饰面材料进行索引，在设计过程中如饰面材料发生变更可只修改材料总表中材料中文名称，若干张图纸内材料编号可不必调节。
2.6.3 尺度：
合用于A0、A1、A2图幅，字高为2.5mm，字体为宋体
合用于A3、A4图幅，字高为2mm，字体为宋体
2.6.4备注：饰面材料代码编号在设计团队内部应有明确规定个别项目如时间容许也可以在材料编号后补充中文，材料编号不单纯是为了设计修改方
便，亦可使施工单位在编号与总表不断对照中加深对材料及设计理解，设计团队内部除对饰面材料进行编号外也可以对惯用材料进行归类编号。其形式可参见本书节第十章图表内装饰材料表。
七、标高标注符号
2.7.1名称：标高标注
2.7.2用途：用于天花造型及地面装修完毕面高度表达
2.7.3尺度：
符号笔号为4号色，合用于A0、A1、A2图幅字高为2.5mm，字体为宋体
符号笔号为4号色，合用于A3、A4图幅字高为2mm，字体为宋体

由引出线、矩形、标高、材料名称构成，合用于A0、A1、A2图幅字高为2.5mm，字体为宋体

由引出线、矩形、标高、材料名称构成，合用于A3、A4图幅字高为2mm，字体为宋体
2.7.4备注：
符号多用于大样图。
参见图7-1、7-2
图7-1

图7-2
可用于地面铺装及天花平面。
参见图7-3

图7-3
八、剖断省略线符号
2.8.1名称：剖断省略线
2.8.2用途：用于图纸内容省略或截选。
2.8.3尺度：

2.8.4备注：cad中使用命令为BREAKLINE

用于省略用于截断
九、放线定位点符号
2.9.1名称：放线定位点
2.9.2用途：用于地面石材地砖等材料铺装开线点
2.9.3尺度：
2.9.4备注：定位点可与建筑轴线有关联标注，以便其定位更为精确。
十、中心线
2.10.1名称：中心线（Center Line）
2.10.2用途：用于图形中心定位
2.10.3尺度：
2.10.4备注：应用方式如下图
参见图10-1

图10-1
十一、绝对对称符号
2.11.1名称：绝对对称符号
2.11.2用途：用于阐明图形绝对对称，也可做图形省略画法
2.11.3尺度：

用法参见图11-1

图11-1

十二、轴线号符号
2.12.1名称：轴线号符号
2.12.2用途：用来表达轴线定位名称符号
2.12.3尺度：
合用于A0、A1、A2图幅字高为5mm，字体为宋体
合用于A3、A4图幅字高为4mm，字体为宋体
2.12.4备注：平面定位轴线号水平方向采用阿拉伯数字由左至右排序，垂直方向为大写英文字母，由下至上排序（其中I、O、Z三个字母不可使用）参见图12-1

图12-1
十三、灯具索引
2.13.1名称：灯具索引符号，由椭圆形、引出线、灯具符号构成
2.13.2用途：用于表达灯饰形式、类别编号，CL大写英文字母表达灯饰。
2.13.3尺度：
A0、A1、A2图幅，字高为2.5mm，字体为宋体
A3、A4图幅，字高为2mm，字体为宋体
2.13.4备注：灯具索引符号应与详细列表相结合，以便更为细致进行描述。
可参见本书第十章图表
十四、家具索引
2.14.1名称：家具索引符号
2.14.2用途：用于表达各种家具符号
2.14.3尺度：
A0、A1、A2图幅，字高为2.5mm，字体为宋体
A3、A4图幅，字高为2mm，字体为宋体
2.14.4备注：多指活动家具，列表中应相应图片可参见本书第十章图表
十五、艺术品陈设索引
2.15.1名称：艺术品陈设索引符号
2.15.2用途：用于表达图中陈设物品（含绘画、陈设物品、绿化等）
2.15.3尺度：
A0、A1、A2图幅，字高为2.5mm，字体为宋体
A3、A4图幅，字高为2mm，字体为宋体
2.15.4备注：列表中应相应图片，参见本书第十章图表。

十六、图纸名称
2.16.1名称：图纸名称及详图索引符号
2.16.2用途：用于表达图纸名称及其所在图号，由圆形、引出线、图纸名称、图纸号、比例、阐明、控制布局线构成。
2.16.3尺度：
A0、A1、A2图幅，字母与数字字高为2.5mm，图纸名称字高为4mm，字体为宋体
A3、A4图幅，字母与数字字高为2mm，图纸名称字高为3mm，字体为宋体
十七、指北针
2.17.1名称：指北针，由圆及指北线段和中文构成
2.17.2用途：用于表达平面图朝北方向
2.17.3尺度：

A0、A1、A2图幅字母字高为2.5mm，中文字高为4mm宋体
A3、A4图幅字母字高为2mm，中文字高为3mm宋体

第三章材质图例设立
材质图例是应用在图形剖面或表面填充内容，如下是某些较常用材质填充内容，可直接调用。用AUTOCADhatch命令可对填充内容、填充比例依图面内容进行调节。

材质填充图例
材质类型
材质填充图例
材质类型

石材、瓷砖

细木工板（大芯板）

钢筋混凝土

木材

混凝土

夹板

黏土砖

镜面/玻璃

软质吸音层

钢/金属

硬质吸音层

硬隔层

基层龙骨

陶质类

涂料粉刷层

材质填充图例
材质类型
材质填充图例
材质类型

层积塑材

防潮层

建筑原墙体/非承重墙

镜面

建筑承重墙

清玻璃

装饰加建隔墙

磨砂玻璃

地毯

自然土壤

钢丝网板

素土夯实

石膏板

纤维板
以上填充内容均为8号色

第四章尺寸标注与文字标注设立
一、尺寸标注设立与原则
4.1.1尺寸标注设立：
a，Autocad→标注设立→修改

b，设立尺寸线，尺寸界线

c，设立符号和箭头

d，设立文字

e，设立调节选项

f，设立主单位

g，设立换算单位

h，设立公差

4.1.2尺寸标注原则
a， 水平垂直原则，对齐原则，参见下图：

b， 标错误！链接无效。层次，及标注内容与图面关系

c， 标注深度，随着设计深度及比例调节

d， 标注其她形式，角度、网格

e，布局空间内标注特点（布局空间内标注均为1：1字高，不可移动模型空
间内容，否则布局空间内容将与模型空间内容错位）
4.2.1文字标注：文字高度形式参见本书第二章符号设立
文字标注时应尽量在尺寸界线内尽量不要与尺寸界线交叉，标注内容应尽量详尽。
图样中中文应采用简化中文，字体为windows系统自带宋体字，惯用字高为1.8mm、2.0mm、2.5mm、3.5mm、4mm、5mm、7mm、10mm、14mm、20mm等（如需增长字高，其高度应按 2 比值递增）

第五章线型笔宽设立
线型与笔宽设立在工程制图中是很重要一种环节，它不但拟定了图形轮廓、形式、内容同步还表达一定含义。
5.1.1笔宽设立
图线宽度有粗线、中粗线和细线之分
粗、中粗和细线线宽为4：2：1（大体为）
每个图纸内容应依照复杂限度与比例大小，先拟定基本线宽，然后按比例拟定其他笔宽，同一张或一套图纸内相似比例或不同比例各种图样应选用相似线宽组。
惯用线宽参见表5.1.1线宽组
线宽比
线宽组
b
2.0
1.4
1.0
0.7
0.5
0.35
0.5b
1.0
0.7
0.5
0.35
0.25
0.18
0.25b
0.5
0.35
0.25
0.18
0.18
0.01

A0、A1（总图） A1、A2 A1、A2 A3、A4
在电脑绘图过程中，线型比例设立与笔宽设立多随图层属性设定，（可参见本书第六章电脑图层设立）

5.2.1线型 b指基本笔宽
名称

线型
电脑线型名称
笔宽
用途
实线
粗

Continuous
b
重要可见轮廓线，装修完毕面剖面线
中

Continuous
0.5b
空间内重要转折面及物体线角等外轮廓线
细

Continuous
0.25b
地面分割线、填充线、索引线等
虚线
粗

Dash
b
详图索引、外轮廓线
中

Dash
0.5b
不可见轮廓线
细

Dash
0.25b
灯槽、暗藏灯带等
单点划线
粗

Center
b
图样索引外轮廓线
中

Center
0.5b
图样填充线
细

Center
0.25b
定位轴线、中心线、对称线
双点划线
粗

2SASEN8
b
假想轮廓线、成型前原始轮廓线
中

2SASEN8
0.5b
细

2SASEN8
0.25b
折断线

无
0.25b
图样省略截断画法
波浪线

无
0.25b
断开界线

第六章电脑图层设立
电脑图层设定可提高制图效率以便图纸文献互相交流，甚至对于深化图纸设计也有很大协助，此外前面提到线型与笔宽设定也可随图层属性一同调节，在布局空间或模型空间内开关图层可便于图纸内容修改核对。
在电脑绘图过程中经常会插入其她设计公司图纸图块，为了避免其她图层图块与我司图层搀杂在一起不以便查找，因而我司图层均以阿拉伯数字“0”开头，排在电脑图层最前面，同步可保障公司内部图层名称连在一起，以便查找编辑。
按构成室内制图基本要素，可将图层命名为如下内容：
1、0- 000图签
2、0- 001轴线
3、0- 110墙
4、0- 120门
5、0- 130窗
6、0- 140标注
7、0- 150吊顶
8、0- 160地面
9、0- 170家具
10、0- 180立面
11、0- 190机电
12、0- DEFPOINTS 系统默认非打印层
以上图层为构成一张图纸基本内容，可据不同状况有所增减，此外图层亦可附带图线线型、笔号特性，详细内容参见下表：
图层设立
图层名称
线 形
色 号
备 注
图签
0-000 图签
Continuous
色号可调
可制成母图便于修改
轴线
0-100 轴线
Center
8号
注意线型尺寸调节
墙
0-110 承重墙、柱
Continuous
4号

0-111 非承重墙
Continuous
色号可调

0-112 加建隔墙
Continuous
色号可调
在填充图例内注明隔墙材料属性
0-113 装修完毕面
Continuous
色号可调
所有饰面材料最后外轮廓线
门
0-120 门
Continuous
色号可调
注意相应门表
0-121 门墙
Continuous
色号可调
注旨在平面和天花图层之间开关
窗
0-130 窗
Continuous
色号可调
注意相应窗表
标注
0-140 标注
Continuous
色号可调
可据图面规定分层设立，如在布局空间内标注也可不必分过多层
吊顶
0-150 吊顶
Continuous
色号可调

0-151 天花灯饰
Continuous
dashed
8号

0-152 灯槽
dashed
8号
注意线型尺寸调节
地面
0-160 地面铺装
Continuous
8号

0-161 室外附建某些
Continuous
色号可调

0-163 楼梯
Continuous
色号可调

家具
0-170 活动家具
Continuous
dashed
8号

0-171 固定家具
Continuous
dashed
色号可调

0-172 到顶家具
Continuous
dashed
色号可调

0-173 绿化 陈设
Continuous
色号可调

0-174 洁具
Continuous
色号可调

立面
0-180 立面
Continuous
dashed
色号可调

机电
0-190 机电
Continuous
色号可调
包括烟感、喷淋等专业图层
默认层
DEFPOINTS
Continuous
色号可调
此图层打印时不显示
这里用0-000 索引目是当在作图过程中，如有其他图层插入时可以使预设好图层排列在前端。
1） 4号线宽0.6mm；8号线0.15mm；别的线形均为0.3/合用于A2、A1、A0
2） 4号线宽0.5mm；8号线0.09mm；别的线形均为0.25/合用于A4、A3
3） 图内文字及标注字高为"2.5"/合用于A4、A3
4） 图内文字及标注字高为"3"/合用于A2、A1、A0
图层共分以上几某些，当每某些需要细化时，可在此基本上进行设定新图层。
图纸完毕后应核对各图层开关状况，核对图纸比例与标注与否相应。

第七章图面比例设立
图样比例应为图形实际物体相相应线性尺寸之比，比例大小是指其比值大小。
如：1：5不不大于1：10
比例符号为“：”比例应以阿拉伯数字表达
如：1：1，1：2，1：10等
绘图所用比例应依照图样用途及图样复简限度来确认
室内绘图惯用比例
惯用比例
1：1、1：2、1：5、1：10、1：20、1：50、1：100、1：150、1：200、1：500、1：1000
可用比例
1：3、1：4、1：6、1：15、1：25、1：30、1：40、1：60、1：80、1：250、1：300、1：400、1：600
应用图样范畴：
建筑总图，1：1000、1：500
总平面图，1：100、1：50、1：200、1：300
分区平面图，1：50、1：100
分区立面图，1：25、1：30、1：50
详图大样，1：1、1：2、1：5、1：10
※ 在布局空间内设立比例，图幅在1：1状况下，可包括不同比例，详细操作办法见本书第十五章关于布局空间与模型空间在实际绘图中应用。

第八章图面构图
常用图面构图如如下几种布局形式

A值可依照图名文字多少调节，当图幅为A0、A1、A2时B值为18mm，当图幅为A3、A4时B值为15mm。
图面绘制图样无论其内容有所不同（犹如一图面内可包括平面图、立面图或立面图、大样图等）或其比例有所不同（同一图面可包括不同比例），其构图形式都应遵循整洁、均布、和谐、美观原则。
图面内数字标注、文字标注、符号索引、图样名称、文字阐明都应按如下规定执行。
a，数字标注与文字索引、符号索引尽量不要交叉。
b，图面分割形式可因不同内容、数量及比例调节，但构图中图样名称分割线高度却可依图幅大小而保持一致。

第九章施工图编制顺序
室内设计项目规模大小，繁简限度各有不同，但其成图编制顺序应遵守统一规定。普通来说成套施工图包括如下内容
一、 封面
二、 目录
三、 文字阐明
四、 图表
五、 平面图
六、 立面图
七、 节点大样详图
八、 配套专业图纸
1，封面：项目名称、业主名称、设计单位、成图根据等
2，目录：目录表应包括如下内容，项目名称、序号、图号、图名、图幅、图号阐明、图纸内部修订日期、备注等。
3，文字阐明：项目名称、项目概况、设计规范、设计根据、常规做法阐明、关于防火、环保等方面专篇阐明。
4，图表：材料表、门窗表（含五金件）、洁具表、家具表、灯具表等内容
5，平面图：总平面涉及总建筑隔墙平面、总家具布局平面、总地面铺装平面、总天花造型平面、总机电平面等内容。分区平面涉及分区建筑隔墙平面、分区家具布局平面、分区地面铺装平面、分区天花造型平面、分区灯具、分区机电插座、分区下水点位、分区开关连线平面、分区艺术陈设平面等内容。可根
据不同项目内容有所增减。
6，立面图：装修立面图、家具立面图、机电立面图。
7，大样详图：构造详图、图样大样等内容。
8，配套专业图纸：风、水、电等有关配套专业图纸
以上内容可参见本书第十章图表

第十章图表
10.1图纸目录表
10.1.1图纸目录表A（以分区平、立面节点在一起，风林绿洲）
10.1.2图纸目录表B（天骄宾馆）
10.1.3图纸目录表C（哈工程大学）
以上三种目录排序方式各有利弊，可根据项目不同拟定。
10.2材料表
10.2.1材料表A（哈工程大学）
10.2.2材料表B（东方广场后勤材料区）
10.3门窗表
10.3.1窗表（窗表在原建筑基本上）
10.3.2门表（含五金、参照图片）
10.4洁具表
10.4.1洁具表（参照图片）
10.5家具表
10.5.1家具表（参照图片）
10.6机电图例表
10.6.1机电图例表（见详表）
10.7灯具表
10.7.1灯具表（见详表）
10.8艺术品陈设表
10.8.1艺术品陈设表（见详表）

第十一章平、立、剖面图及节点大样图绘制及有关原则
11.1平面图
11.1.1平面图概念及作用
平面图就是假想用一水平剖切平面沿门窗洞位置将房屋剖开剖切面，从上向下做投射在水平投影面上所得到图样即为平面图，剖切面从下向上做投射在水平投影面上所得到图样即为天花平面图，普通为了以便起见，都将天花平面图在水平方向投影与平面图方向与外轮廓保持一致后使用。
室内平面图重要表达空间平面形状、内某些隔尺度、地面铺装、家具布置、天花灯位等。
11.1.2室内平面图命名
平面图做为室内设计基本条件就其功能而言可分为如下若干种。
总平面图：阐明建筑总体平面布局关系，同步也可作为分区平面索引之用。
分区平面图：分区平面图就其体现详细内容可以分如下若干种（详细设计项目繁简功用不同可有增减）
分区平面涉及：
建筑平面图、地面铺装材料平面图、家具布置平面图、陈设绿化布置图、立面索引平面、天花造型平面、天花灯具位置平面、地面机电插座布置平面、天花综合设备、下水暖气等设备位置平面、机电开关连线平面。
建筑平面图：既有建筑平面（承重墙、非承重墙），新增建筑隔墙，既有建筑顶部横梁与设备状况
地面铺装材料平面图：拟定地面不同装饰材料铺装形式与界限，拟定铺装材料开线点即铺装材质起始点，异形铺装材料平面定位及编号，可表达地面
材质高差
家具布置平面图：家具在平面上布置 大体可分为如下几种：
固定家具、活动家具、到顶家具，详细家具形式可参见家具列表
陈设绿化布置平面：在室内设计中在平面布置中艺术品陈设及绿化等应有相应列表
立面索引平面：用于表达立面及剖立面指引方向
天花造型平面：用于表达天花造型起伏高差、材质及其定位尺度
天花灯具位置平面：用于灯具定位
地面机电插座布置平面：地面插座及立面插座开关等位置平面
天花综合设备：各有关专业加烟感喷淋空调风口等设备位置定位
下水、暖气等设备位置平面：下水点位、暖气等设备位置定位
机电开关连线平面：开关控制各空间灯具连线平面图
11.1.3平面图绘制过程中应注意问题
1. 比例：建筑物形体较大，因而其绘制比例较小，平面图惯用比例为1：50、
1：100、1：200等，比例在布局空间内设定。
2. 图例符号：图例及符号可参见第二、三章。
3. 定位轴线：参见本书第二章关于轴线及其编号描述
4. 图线：室内平面图上表达内容诸多，图线线宽、线型设立可参见本书第六章电脑图层设立。
5. 门窗编号：建筑设计图纸上门窗普通均有编号，室内设计可根据设计需要对其进行编号，以便使其表达内容更为详尽，详细方式可参见本书第十章中门窗表。

6. 尺寸标注：平面图应依照其表达内容来进行标注，需定位时应尽量与建筑轴线关联。
7. 文字标注：材料或材料编号标高及各种索引符号设立可参见本书第二章符号设立。
11.2立面图
11.2.1立面图命名
室内空间内立面图应据其空间名称，所处楼层等拟定其名称。
11.2.2立面图概念及作用
将室内空间立面向与之平行投影面上投影，所得到正投影图成为室内立面图，重要表达室内空间内部形状，空间高度，门窗形状，高度，墙面装修做法及所用材料等
11.2.3立面图在绘制过程中应注意问题
1. 比例：室内立面图可因其空间尺度及所表达内容深度来拟定其比例，惯用比例为1：25、1：30、1：40、1：50、1：100等
2. 图例符号：严格按第三章图例绘制机电开关等内容参见XX表，可据详细状况增减，索引符号参见本书第三章。
3. 定位轴线：在室内立面图中轴线号与平面图相相应
4. 图线：立面外轮廓线为粗实线，门窗洞、立面墙体转折等可用中实线绘制，装饰线脚、细某些割线、引出线、填充等内容可用细实线。立面活动家具及活动艺术品陈设应以虚线表达。
注：立面外轮廓线应为装修完毕面，即饰面装修材料外轮廓线。
5. 尺寸标注：立面图中应在布局空间中注明纵向总高及各造型完毕面高度，
水平尺寸应与定位轴线关联。
6. 文字标注：立面图绘制完毕后，应在布局空间内注明图名、比例及材料名称等有关内容。
11.3剖立面图
11.3.1剖立面图概念及作用
假想用一种垂直剖切平面将室内空间垂直切开，移去一半将剩余某些向投影面投影，所得剖切视图成为剖立面图。
剖立面图可将室内吊顶、立面、地面装修材料完毕面外轮廓线明确表达出来，为下步节点详图绘制打下基本。
11.3.2剖立面图在绘制过程中应注意问题：
1. 比例：剖立面图比例可与立面图相似
2. 图例符号：剖立面图比例较小，门窗、机电位置可用图例表达，符号索引参见本书。
3. 定位轴线：在剖立面中，凡被剖切到承重墙柱都应画出定位轴线，并注写与平面图相相应编号，立面图中某些重要构造造型，也可与定位轴线关联标注以保证其她定位精确性。
4. 图线：在剖立面图中，其顶、地、墙外轮廓线为粗实线，立面转折线、门窗洞口可用中实线，填充分割线等可用细实线，活动家具及陈设可用虚线表达。
5. 尺寸标注：a:高度尺寸，应注明空间总高度、门、窗高度及各种造型，材质转折面高度，注明机电开关，插座高度。b:水平尺寸，注明承重墙，柱定位轴线距离尺寸。注明门、窗洞口间距，注明造型、材质转折面间距
6. 文字标注：材料或材料编号内容应尽量在尺寸标注界线内应对照平面索引注
明立面图编号，图名以及图纸所应用比例。
11.4节点大样详图绘制
11.4.1相对于平、立、剖面图绘制，节点大样详图有比例大、图示清晰、尺寸标注详尽、文字阐明全面特点。
11.4.2节点大样详图在绘制过程中应注意问题
1. 比例：大样详图所用比例视图形自身繁简限度而定，普通采用1：1、
1：2、1：5、1：10、1：20、1：25、1：30、1：50等
2. 材质图例与符号：材质图例参见本书第三章详图索引符号下方图号应为索引出处图纸图号。例如从某张立面图索出节点详图，其详图下方图号应为此张立面图图号，这样从立面到详图湖哦从详图索引自立面互相查找都比较以便（举例）
3. 图线：大样详图装修完毕面轮廓线应为粗实线，材料或内部形体外轮廓线为中实线，材质填充为细实线。（举例）
4. 尺寸标注与文字标注：节点大样详图文字与尺寸标注应尽量详尽如下图：

第十二章施工图在各设计阶段应注意事项
咱们接手任何一种类型空间设计任务后，在前期设计方案过程中事实上就已经开始了施工图前期准备工作，普通来说国内一种时间工期移为正常设计项目要经历如下几种阶段。
1. 项当前期资料收集与现场勘测
a. 应向甲方或有关部门索要项目建筑构造及其他有关专业图纸或电子文献。
b. 虽然手上已有有关图纸最佳一定要到现场对空间尺度再进行勘测核对，现场与图纸不符之处要做记录
2. 效果图方案设计
效果图方案设计无论是平面、立面或是某些细节尺度应尽量按照施工图尺度绘制生成，以保持图面效果，精确不失真
3. 施工图扩初设计
a. 施工图扩初设计应对项目整体图纸量有所规划，大体核定出该项目所需要图纸张数，并可预先设定图纸名称与图纸号，这样才可对下一步工作时间进度及人员配备有所安排。
b. 扩初阶段施工图纸（涉及重要平、立面）应精确明晰，这样可为日后工作搭建起良好构架。
c. 扩初阶段应与甲方多沟通，以避免后来工作中不必要调节修改。
4. 施工图深化设计
a. 明确装修完毕面概念，平、立面饰面完毕尺寸要保持相应。
b. 充分与各有关专业配合协作达到形式完美与功能合理抱负效果。

c. 与预算部门配合，在保证美观及使用效果前提下对工程造价有所控制。
d. 施工图绘制完毕后，应有严格审图体系，来控制图纸整体质量。如：绘图者自审，互审，设计负责人审图及项目负责人审图，在绘图方面审图根据在本书前面若干章节都已经提到，这里就不再缀述。设计理念材料形式等方面由重要设计师把控。
5. 设计现场监理与施工图现场深化调节
施工图纸到达现场后，各方面因素，例如现场尺度、供应商材料周期、施工方工艺水平已经业主资金状况都也许导致施工图变化调节（详细内容可参见本书第十三章施工图与现场深化设计），设计现场监理是整个施工图在实际工程中实行一种重要环节，许多设计内容变更与调节都应征询设计负责人及业主意见。
6. 竣工图绘制
竣工图是根据工程过程中设计变更及工程完毕之后状况绘制图纸，它一方面可为业主存档之用，同步也是施工方最后结算根据，详细内容参见本书第十四章施工图归档与分类。
7. 设计项目
