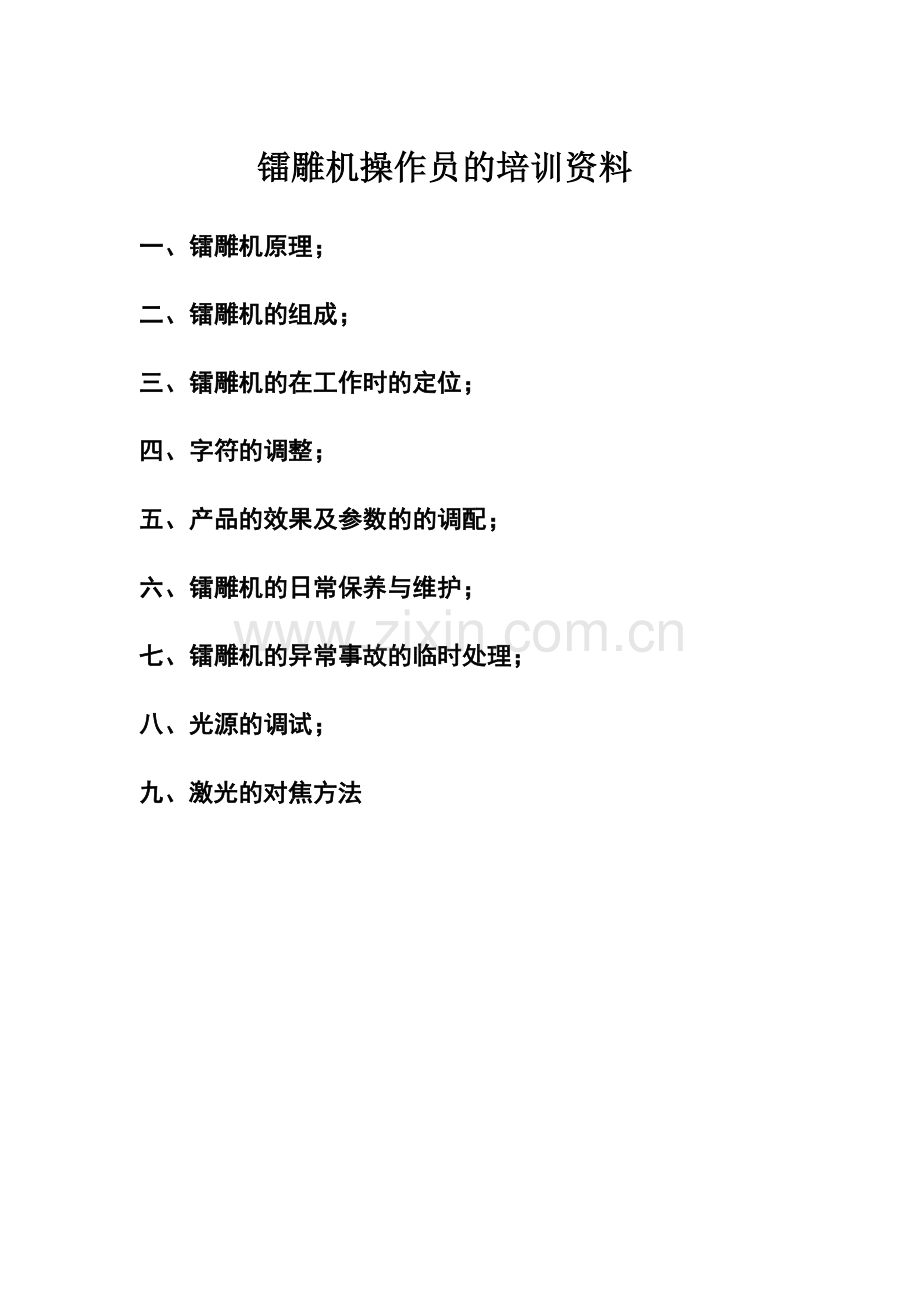

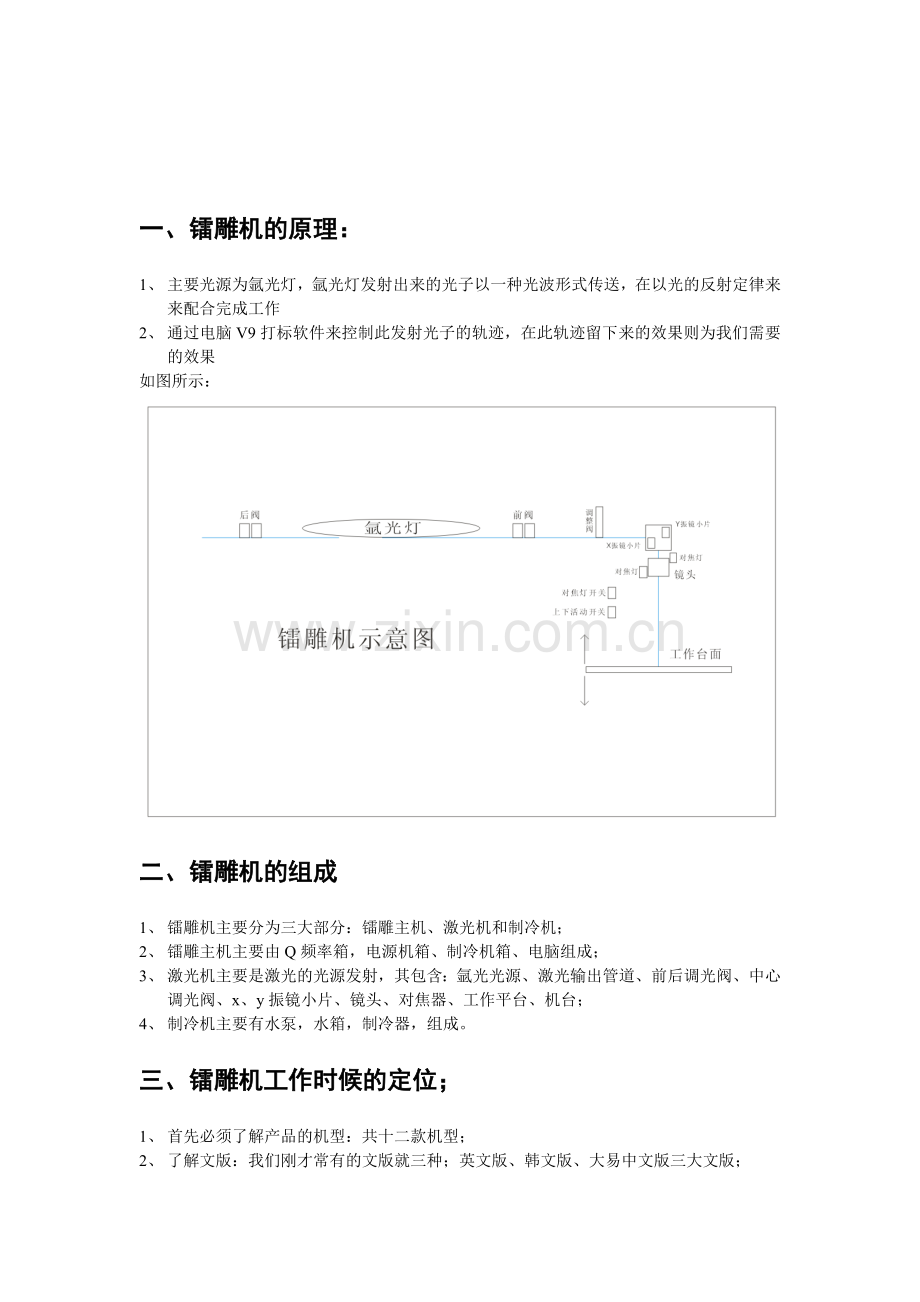

镭雕机操作员的培训资料 一、 镭雕机原理；二、 镭雕机的组成；三、 镭雕机的在工作时的定位；四、 字符的调整；五、 产品的效果及参数的的调配；六、 镭雕机的日常保养与维护；七、 镭雕机的异常事故的临时处理；八、 光源的调试；九、激光的对焦方法一、 镭雕机的原理：1、 主要光源为氩光灯，氩光灯发射出来的光子以一种光波形式传送，在以光的反射定律来来配合完成工作2、 通过电脑V9打标软件来控制此发射光子的轨迹，在此轨迹留下来的效果则为我们需要的效果如图所示：二、 镭雕机的组成1、 镭雕机主要分为三大部分：镭雕主机、激光机和制冷机；2、 镭雕主机主要由Q频率箱，电源机箱、制冷机箱、电脑组成；3、 激光机主要是激光的光源发射，其包含：氩光光源、激光输出管道、前后调光阀、中心调光阀、x、y振镜小片、镜头、对焦器、工作平台、机台；4、 制冷机主要有水泵，水箱，制冷器，组成。三、 镭雕机工作时候的定位；1、 首先必须了解产品的机型：共十二款机型；2、 了解文版：我们刚才常有的文版就三种；英文版、韩文版、大易中文版三大文版；3、 把机型以中心固定在工作平台上，确保键帽边缘与中心固定杆边缘一定要平行。4、 用CoreDRAW9.0软件打开已经做好了的字符，导出PLT格式（注：导出时候要在弹出的对话框里面选择“仅有选择区域”）。第一次打开此文件的时要在“页面”框里面选择绘图仪单位：输入406之后，在按确认。5、 在桌面打开星辰激光软件“V9”，然后找到刚才输出的那个文件输入到V9软件内，在点启动电源开关，待电源开关现实启动后，上面会出现，水流正常，温度正常时，就说明可以开始下一步工作了。6、 点击右上角那个人字型图标，出现电流，Q频率等标识的下拉菜单，后点击OK，回到原来这个V9界面，在把右上角那个绿色图标点击一下，成红色的（或者直接按F9），就说明全部准备好了，可以随时进入打标工作了，7、 按下空格键（回车键或者脚踏开关）都可以开始打标，要全自动的话就直接按F12，待打完一个产品后进入下一程序；下面以KB-7002英文版为实例：四、 字符的调整1、 接上打完的那个产品，在次产品上找个参照点，在对照此参照点与图纸或者样品上的具体位置的偏差按照1：8的比例去试调如：Q与实际尺寸相差X=5mm、Y=6mm。在软件上就按照X=5*8mm、Y=6*8mm调；以此类推，每个字符都按此方法去调试；2、 待全部调好了，一定要保存到CDR档，然后在照以前的说法输出PLT格式。重新打一个产品，在进行最后的校正；五、 产品的效果及参数的配置1、 一般打开镭雕机的缺省参数为如下：A、 有效步长（0.1-0.2）：指的是激光在工作的时候，两个光子的间距（单位：mm）；B、 有效延时（5）：指的是激光在工作的时候，前个光子到后个光子位置所需要的时间（单位：us）；C、 拐笔延时系数（5）：指的是激光在工作的时候，两光子在拐角处需要的参数，此参数调字体的边角效果：D、 空笔步长（1）：指的是激光在工作的时候，两个光子不产生轨迹的间距（单位：mm）；E、 空笔延时（5）：指的是激光在工作的时候，两个光子不产生轨迹的间距所用的时间（单位：us）；F、 开前延时(500)：指的是激光在工作的时候，光子启动时缓冲时的时间（单位：mm）；G、 关前延时（500）：指的是激光在工作的时候，光子完成一个周期时缓冲的时间（单位：mm）H、 电源电流（16-17.5A）：工作时，使光子正常输出，效果达到最好的时候需要的电流；I、 Q频率（4000-6000HZ）：指的是激光在工作的时候，每秒所释放的光子数量；J、 Q释放时间（6us）：指的是激光在工作的时候，所需要光子的释放时间（单位：us）；K、 首脉冲（70-110）：指的是激光在工作的时候，每个起点的缓冲时间（单位：mm）；L、 落笔延时（6-9）：指的是激光在工作的时候，光子每走完一个轨迹时，最后一点的缓冲时间（单位：mm）;2、 看V9界面左下方参数配置菜单，分缺省、图形、字符、柱面四个参数菜单。3、 缺省菜单的参数是主要控制整体效果的参数，而图形菜单可分颜色，针对单个效果不佳的，在CoreDRAW9.0里面编辑其颜色，在回到图像菜单里面点击与刚才相同的颜色图标，会弹出一个界面菜单，可里面调节参数；六、 镭雕机的日常保养与维护；1、 必须保持镭雕机台面的清洁，保持镜头上不可以有污渍，灰尘及赃东西；2、 每个月必须换水一次（蒸馏水），每三个月换一次灯管。3、 每个月校正一次光子的效果，对焦，以保持最好的效果状态，去生产；4、 每次开机的时候，先把总电源开关打开，在从最下面冷水机开关到Q频率开关在到氩光灯的电源开关（从下往上开）；反之，关机的时候从上往下关；七、 镭雕机异常事故的临时处理；1、 若整体出现发黑、发黄、烧焦的现象，则整体电流偏大，应调小电流；2、 若出现单个发黑，且现象很严重，在Q频率、落笔延时、关前延时，若还不行，则检查字符的比划是否有问题；（我们公司的字符一般都是以一线三回的形式走）；3、 若发现整体只发黑，切看到很清楚两线之间有空隙（空心），则是有效步长大，电流过小、Q频率过低，若此还无法调试到想要的结果，则在检查字符的走势；4、 若整体还是发黑，但电流也在较大值，有效步长也在适当范围内，则为光焦未达到最好的效果，此时应对焦调光；5、 若在打标的时候，在CDR中同排字符在同一条直线上，而输入到V9软件说打出来的字符不在同一条直线上，则首先，检查中心固定是否正常，固定方式是否正确，在次在V9点击选项下拉菜单，找到边缘校正（或直接按Ctrl+F5）设置好X、Y校正值。参数以调到最好的效果而定；6、 若是出现若出现重影现象，则检查中心固定是否牢固，若无问题，在检查字符是否有多余的笔画；八、 光源的调试；1、 光源在每日的工作下，每天都有损耗，光线会越来越弱，这时我们该去把没个周期的光源调试到最强点；2、 把激光机后盖壳取下，在V9里面把电源电流调至到13A左右，电源电流一定不过过大，以免烫伤人，调好电流后，点击右上角的绿色按钮，使其进入待打标状态，然后把Q频率开关关闭；3、 准备好倍频片，手拿住倍频片未粘倍频胶的那端，然后伸到激光镜头下方40公分左右的地方，4、 在镜头下方用倍频片找到一个绿色的光环，此光环只能在倍频胶上才能识别显示的出来；5、 检查此光环是否圆滑，最好的效果是有四个清晰的同心圆显示在倍频片上，若现实出来的不是很清晰的圆环，而是朦胧的圆环，这时候就该调光了；6、 在圆环不清楚的情况下，有下列几种现象：a、圆环全部显示出来，但是四个圆环显示不清楚，模模糊糊，则只需动前面的两个光阀；b、图像未完全现实出来，出现的圆环缺个角或者缺半个圆，则前后4个光阀都必须调试；c、在光线完全无法现实出来，切前后四个阀全部调完，也无法调试出此圆环时，则要动中心调整阀了；7、 此两图图形表示光的效果：；九、激光的对焦方法清理镜头1、在打标生产过程中，由于个种原因，镭雕机的工作台面很容易偏离最强激光焦点，未达到最强激光焦点后，所有功率都一样，只是字体雕刻出来的效果没有最强焦点好，这时我们就该对焦了；2、首先我们把镜头轻轻的取下，把上面的污渍灰尘全部清理干净，注意要用眼镜布沾丙酮或酒精去擦拭镜头上的镜片，切勿用别的碎布或者其他比较粗糙的布料来清洗，以免划伤镜片；3、用CoreDRAW9.0打开保存CDR格式的字符文档，从文档里面选择一两个字符调为另外一种颜色，后输出PLT格式到V9；4、把对应的机型放在工作平台上，选择对应好的键帽，按以前的参数开始打标，每上下移动一个位置换个键帽打个效果，找到最佳效果的键帽，就找到焦点了。5、把两个对焦灯的两个光线定好在打的平面上，在使两个对焦灯光线的相交点落在此效果做好的键帽平面上就OK了；（对焦灯的作用就是做个记号而已）
