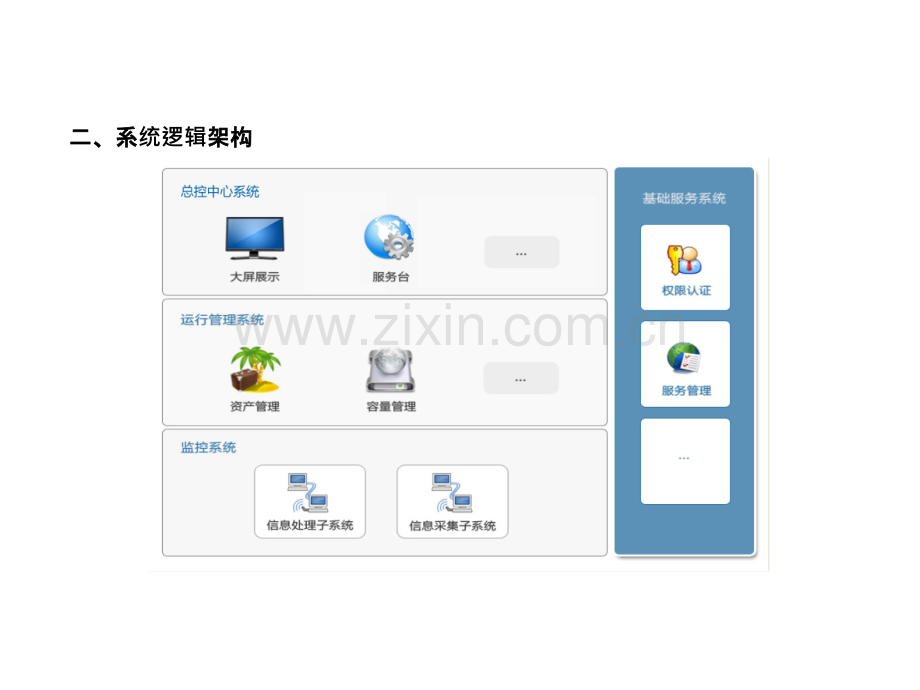

动力力环境境监控系控系统一、概念一、概念动力环境监控系统应用计算机软件技术、网络通信技术、数据库技术、工业自动控制技术、传感技术等，通过采集、处理数据中心各种智能型和非智能型的设备或系统的运行状态、参数及信息，对数据中心基础设施进行全面监控，并通过分析处理监控信息驱动管理与决策，从而及时高效地做好运行维护，保证数据中心的可用性。二、系二、系统逻辑架构架构（1）监控系统监控系统完成对数据中心基础设施的监控，由以下两大子系统组成：1）信息采集子系统信息采集子系统完成对供配电、环境、安防等监控对象的状态、参数、数据、设备属性、配置等信息的采集，并将信息按标准格式传输到信息处理子系统。同时，信息采集子系统还响应上层信息处理子系统的控制指令，控制受控设备或系统。2）信息处理子系统信息处理子系统主要完成信息的汇聚、存储和处理。信息处理子系统接收信息采集子系统的数据，对数据进行加工运算处理，按照告警规则产生新的告警信息，对众多的告警信息进行关联压缩、过滤，完成故障定位，实现对数据中心的全方位一体监控。重要实时监控信息送总控中心系统展示；管理相关的信息驱动管理流程；其他重要数据，信息处理子系统进行存储管理，形成历史数据供运行管理系统调用，并按要求形成统计分析报告。信息处理子系统不仅完成监视功能，还可以完成一定调节与控制功能（实际工作中，对于可能影响数据中心可用性的控制需要谨慎）。可以根据应用需要，对数据中心基础设施设备进行手动和自动调节与控制。（2）运行管理系统运行管理系统利用一体化监控系统汇聚的数据再加上用户输入的一些必要的管理信息，实现数据中心运维管理（服务请求管理、事件管理、巡检管理等）、能耗管理、资产管理、容量管理等，完成数据中心运行的“故障预防性管理”、“故障恢复性管理”及旨在降低运维难度与成本，提高工作效率的日常运维工作的信息化管理，使数据中心在高效运转的同时，尽可能不发生故障或少发生故障，发生故障后能尽快恢复，从而提高数据中心可用性，并降低运行成本。（3）总控中心系统总控中心（又称ECC）是数据中心运维人员对数据中心运行状况进行监控值守的场所。包含以下子系统：1）服务台子系统运维值守与管理人员能通过服务台的各种通信方式收集记录用户使用信息，借助知识库，回复或解决用户常见问题；分发、跟踪复杂、疑难问题；通过监控展示信息，分析、发现异常运行情况，启动、跟踪处理流程，回访服务结果。呼叫子系统一种基于计算机电话集成技术、与企业连为一体的直接与客户交流的服务窗口子系统系统。电话呼入型呼叫子系统的特点是接听顾客来电，为顾客提供一系列的服务客服，处理来自客户的电话垂询，尤其具备同时处理大量来话的能力，还具备主叫号码显示，可将来电自动分配给具备相应技能的人员处理，并能记录和储存所有来话信息。呼叫是即时通信的重要方式，是服务台子系统的重要构件。2）展示子系统展示系统提供监控系统、总控中心系统、运行管理系统的统一门户。并提供了各种丰富的展示终端，如总控中心大屏幕系统、移动监控终端系统；丰富的信息展示技术，如3D虚拟现实，温度场等仿真组态技术等；丰富多样的报警信息输出方式，如声光、短信、电话等。（4）基础服务系统基础服务管理系统为以上述功能构件提供一些公共的基础服务，如统一权限认证、系统日志、系统管理（配置、维护）、在线帮助等。监控管理系统需要处理实时数据，也要处理历史数据。通过历史数据形成各种运行报告、报表可以更好地为预防性运维管理提供决策依据。对于大型或联网管理的数据中心，监控管理系统的数据库引入数据仓库是必要的。三、系三、系统物理架构物理架构（1）智能接口和传感器大部分被监控设备都设置有智能接口，以和上层采集设备进行数据交换。常见的智能接口有RS232、RS422/485、OPC，也有基于以太网的SNMP智能接口。监控管理系统不仅需要对设备进行监控管理，同时需要对设备运行的基础物理环境进行监控管理，因此还需要补充一些传感器，才能对数据中心进行全方位监控，常见的传感器设备有：温湿度、烟感、红外、漏水和I/O干接点等。（2）采集设备采集设备主要完成从智能接口或者传感器到采集设备的信号转换和数据交换协议的适配。采集设备从功能上分一般有两类，一类主要完成信号透传，RS232和RS422/RS485接口的串口数据流转换成基于TCP/IP的以太网网络数据流，常见的该类设备有动力环境监测仪、串口服务器；一类不仅完成信号透传，还可以进行协议适配，将种类繁多的各个设备厂商的协议转换成统一的标准协议，常见的该类设备有智能数据采集单元。（3）监控服务设备监控服务设备将采集设备采集到的数据进行汇聚、加工、运算、存储等处理。监控服务设备可以独立完成监控管理系统中的简单监控功能，常见的监控服务设备有嵌入式服务器、工控机服务器、智能数据处理单元等。（4）网络传输设备网络传输设备包含网络传输介质及对应的连接管理设备。网络传输介质是网络中发送方与接收方之间的物理通路，它对网络的数据通信具有一定的影响。常用的传输介质有：双绞线、同轴电缆、光纤、无线传输媒介。连接设备按照OSI七层网络模型分，常见的有物理层的集线器，链路层的交换机、路由器等；还有一些特殊应用的如进行网络过滤的网络防火墙，进行集群系统负载均衡的负载均衡器等。（5）管理服务设备管理服务设备是整个监控管理系统的物理核心，核心监控系统和管理系统均运行其上。管理服务设备一般包含处理设备、存储设备等。（6）展示设备展示设备作为监控管理系统人机交互的界面，用来完成监控管理信息的输入输出。常见的展示设备有警灯警笛、电话、短信猫、音箱、总控中心电子大屏、各种显示终端、打印机等。四、系四、系统部署架构部署架构五、五、监控控对象象
