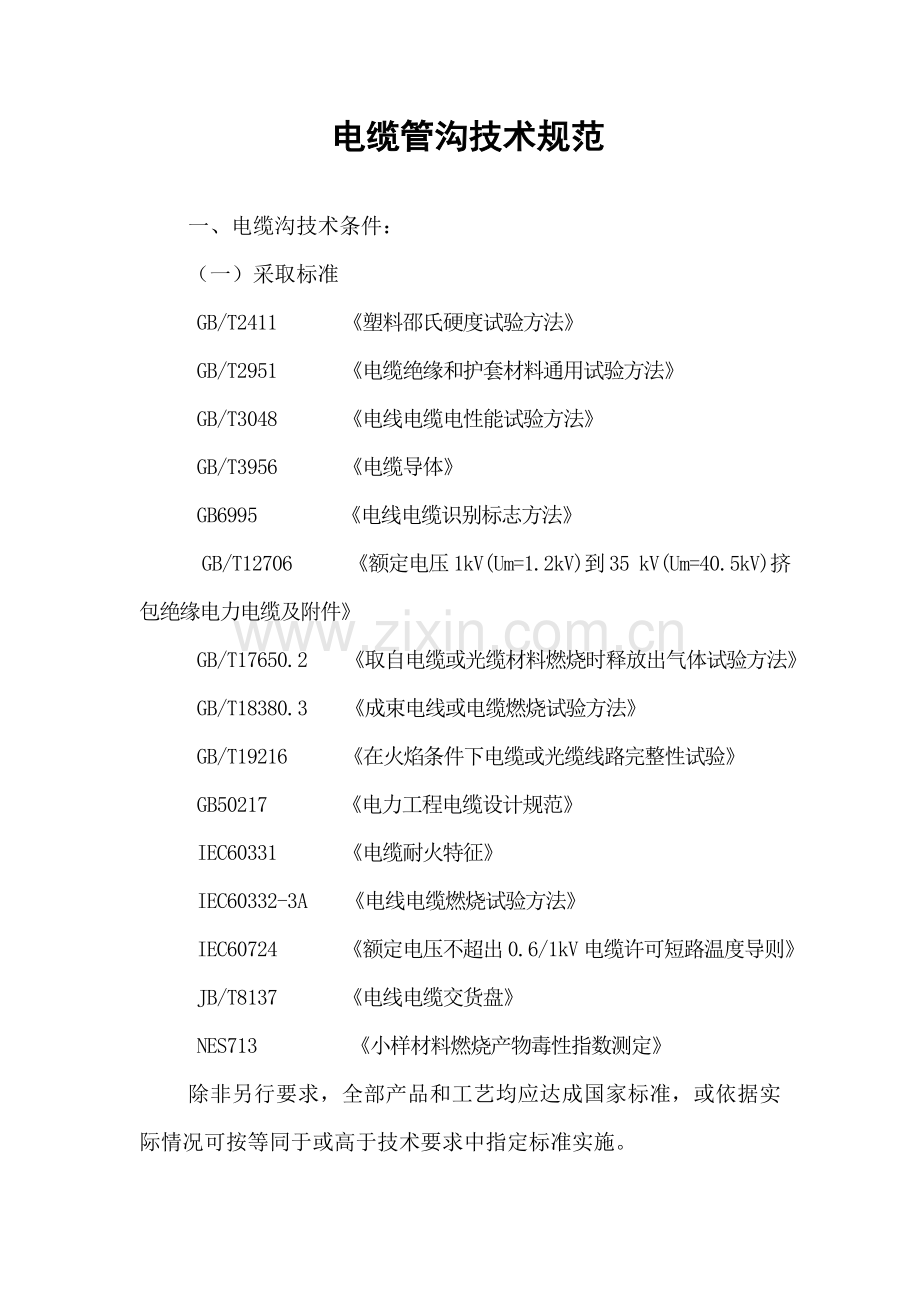

电缆管沟技术规范

一、电缆沟技术条件：
（一）采取标准
GB/T2411 《塑料邵氏硬度试验方法》
GB/T2951 《电缆绝缘和护套材料通用试验方法》
GB/T3048 《电线电缆电性能试验方法》
GB/T3956 《电缆导体》
GB6995 《电线电缆识别标志方法》
GB/T12706 《额定电压1kV(Um=1.2kV)到35 kV(Um=40.5kV)挤包绝缘电力电缆及附件》
GB/T17650.2 《取自电缆或光缆材料燃烧时释放出气体试验方法》
GB/T18380.3 《成束电线或电缆燃烧试验方法》
GB/T19216 《在火焰条件下电缆或光缆线路完整性试验》
GB50217 《电力工程电缆设计规范》
IEC60331 《电缆耐火特征》
IEC60332-3A 《电线电缆燃烧试验方法》
IEC60724 《额定电压不超出0.6/1kV电缆许可短路温度导则》
JB/T8137 《电线电缆交货盘》
NES713 《小样材料燃烧产物毒性指数测定》
除非另行要求，全部产品和工艺均应达成国家标准，或依据实际情况可按等同于或高于技术要求中指定标准实施。
二、 电缆隧道（井）结构本体
1、 严格根据设计图纸及国家相关施工规范要求施工，内径尺寸符合图纸要求，横平竖直。
2、 隧道（井）底板平整，隧道（井）内无建筑垃圾，无积水、渗水。
3、 砖砌电缆隧道（井）壁抹面光洁平整，不得有裂缝；钢筋混凝土现浇隧道（井）壁振捣密实，不得有蜂窝麻面；电缆隧道（井）壁不得存在渗水。
4、 预制隧道（井）盖板内底面洁净平整、板缝宽度小于1.5CM，抹缝密实均匀，墙体压顶坐浆均匀厚实，不得存在渗水现象；混凝土现浇隧道（井）顶板底面洁净平整，无蜂窝麻面，不得存在渗水现象。
5、 检验井口内壁抹面光洁平整，不得有蜂窝麻面，无渗水现象。井口内按设计要求安装爬梯。按设计要求做好集水井、通风口等隶属设施。
6、 电力井盖标识符合规范要求；电力井盖标高必需和其所处地面标高保持一致，开启方向必需垂直于电缆管沟走径方向。井盖加固必需符合市政要求，在车行道下必需使用加重型电力井盖，必需使用钢筋混凝土结构进行加固。
7、 电缆沟（井）回填应根据设计要求及市政相关文件标准实施。
三 、电缆支架
1、 严格根据设计图纸及施工规范要求安装预埋件及电缆支架。
2、 支架角钢（槽钢、矩形钢管）下料应平直，各断口无卷边、毛刺，下料尺寸必需符合图纸要求，误差必需控制在5MM范围内。电缆支架必需焊接牢靠，全部焊缝满焊，焊缝无焊渣、无气孔、焊缝高度大于6MM。电缆支架横平竖直，无扭曲变形。
3、 电缆支架横撑间距、水平净距必需符合设计图纸，其偏差必需控制在5MM范围内。
4、 电缆支架全长必需有良好镀锌处理。热镀锌件应优异行除锈处理，镀锌表面光洁、均匀，镀锌厚度符合设计要求，无残渣和漏镀锌部位。热浸塑件应优异行镀锌处理后进行热浸塑处理，浸塑层不脱落、不易燃，无破损、气孔、鼓包等缺点。
5、 支架上下横撑和电缆隧道（井）顶、电缆隧道（井）底净距应符合设计图纸要求。
6、 电缆支架和电缆隧道（井）壁连接牢靠，固定件宜采取具质良好镀锌螺栓，如设计为预埋件结构，应焊接牢靠，全部焊缝满焊，无焊渣，无气孔，按设计图纸要求做好防腐处理。
四、接地极和接地带
１、严格根据设计要求数量和位置部署接地极和接地带，规格及型号必需符合设计要求。
２、内接地带和电缆支架、内接地带和外接地带及外接地带和接地极之间必需焊接牢靠。接地带搭接长度大于十公分，三面焊缝满焊，接地带和接地极、支架搭接，搭接部位两面或三面焊缝必需满焊；焊缝高度大于6MM，无焊渣，无气孔，按设计图纸要求做好防腐处理。
３、接地极应按设计要求埋入地下，如碰到岩石等地质条件，必需联络设计调整接地系统设计方案。
4、接地极和外接地带埋设完成后必需进行接地电阻测量，电阻值必需符合设计要求。
五、电缆埋管敷设
1、电缆埋管必需根据设计要求数量及断面形式敷设，两井口之间埋管必需笔直，达成通视要求，管道内无扭曲，无断裂，无建筑垃圾、积水、砂石等杂物。
2、电缆埋管口间距必需符合设计要求，误差必需小于5MM，管口外侧应用水泥抹成厚5~6MM喇叭口形。电缆埋管口必需使用含有“四防”功效管堵进行封堵。
六、完工图纸编制标准
（一）完工图编制要求
1、完工图必需采取有地理信息蓝图，标注要清楚明确，和实际施工情况一致，必需依据可靠参考物标明路径位置及长度、井口位置（桩号）、横穿位置（桩号）、路径断面形式和全线电缆通道。
2、工程完工图由施工单位负责编制。如行业主管部门要求设计单位编制或施工单位委托设计单位编制完工图，应明确要求施工单位和监理单位审核和签字认可责任。
3、完工图应完整、正确、清楚、规范、修改到位，真实反应项目完工验收时实际情况。
4、按施工图纸施工没有变动，由完工图编制单位在施工图上加盖并签署完工图章。
5、通常性图纸变更及符合杠改或划改要求变更，可在原图上更改，加盖并签署完工图章。
6、包含结构形式、工艺、平面部署、项目等重大改变及图面变更面积超出35%，应重新绘制完工图。重绘图按原图编号，末尾加注“竣”字，或在新图图标内注明“完工阶段”，加盖并签署完工图章。
7、完工图必需明确标注新建电缆管沟和热力、燃气管线交叉平行情况。和燃气、热力管线存在交叉，必需注明交叉处管线类型、管径、交叉净距等信息。如和燃气、热力管线交叉、平行净距不符合规范要求，必需注明施工单位采取技术方法并标明对应工作联络单或设计变更单编号。
（二）完工图更改方法
1、文字、数字更改通常是杠改，线条更改通常是划改，局部图形更改能够圈出更改部位，在原图空白处重新绘制。
2、利用施工图更改，应在更改处注明更改依据文件名称、日期、编号和条款号。
3、无法在图纸上表示清楚，应在标题栏上方或左边用文字说明。
4、图上多种引出说明应和图框平行，引出线不交叉，不遮盖其它线条。
5、相关施工技术要求或材料明细表等有文字更改，应在修改变更处进行杠改，当更改内容较多时，可采取注记说明。
6、新加文字说明，应在其包含完工图上作对应添加和变更。
7、完工图必需是新蓝图，完工图章应盖在图标上方空白处。

宁夏勇峰建筑工程
9月26日
