西安地裂缝场地勘察与工程设计规程.doc

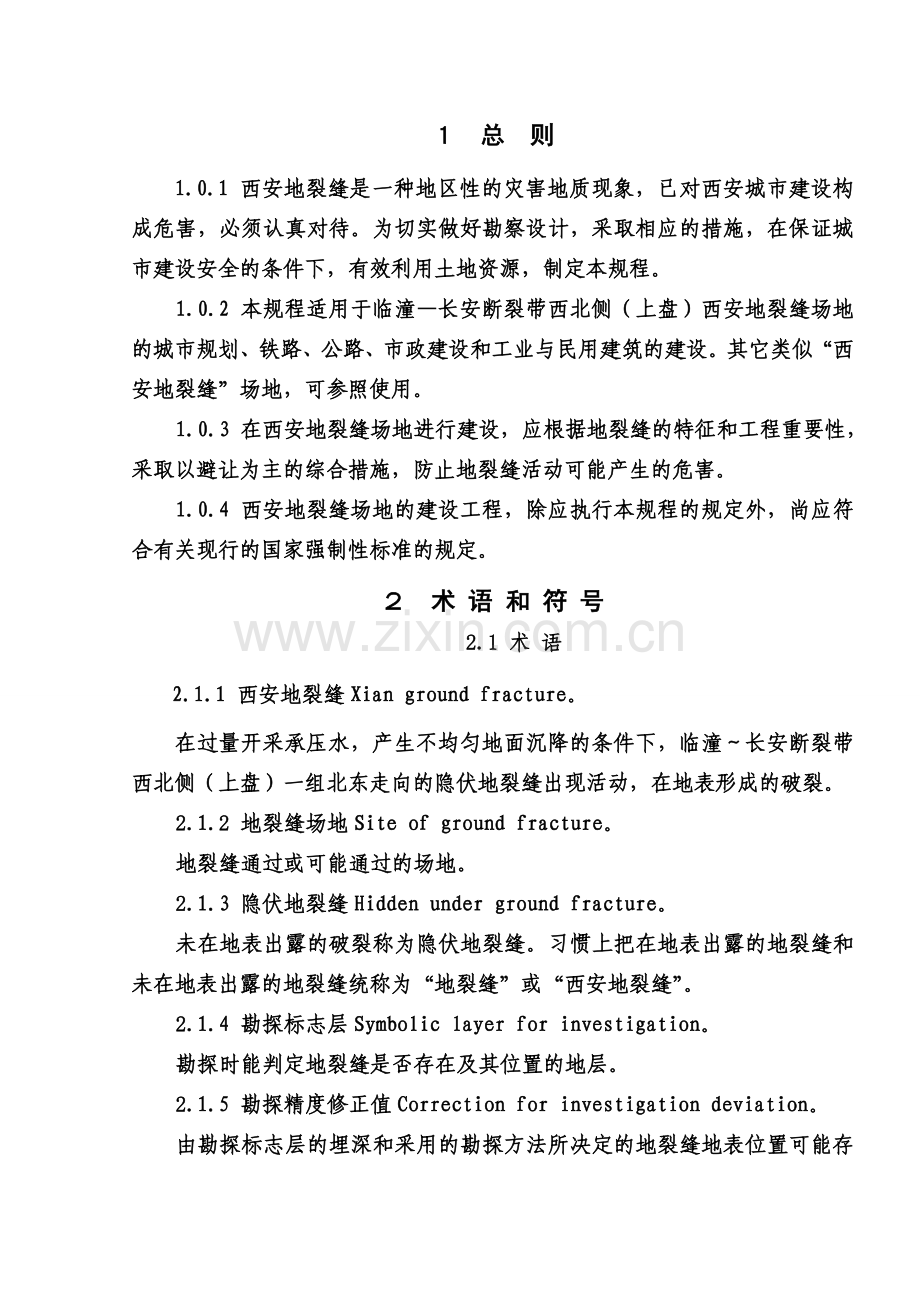

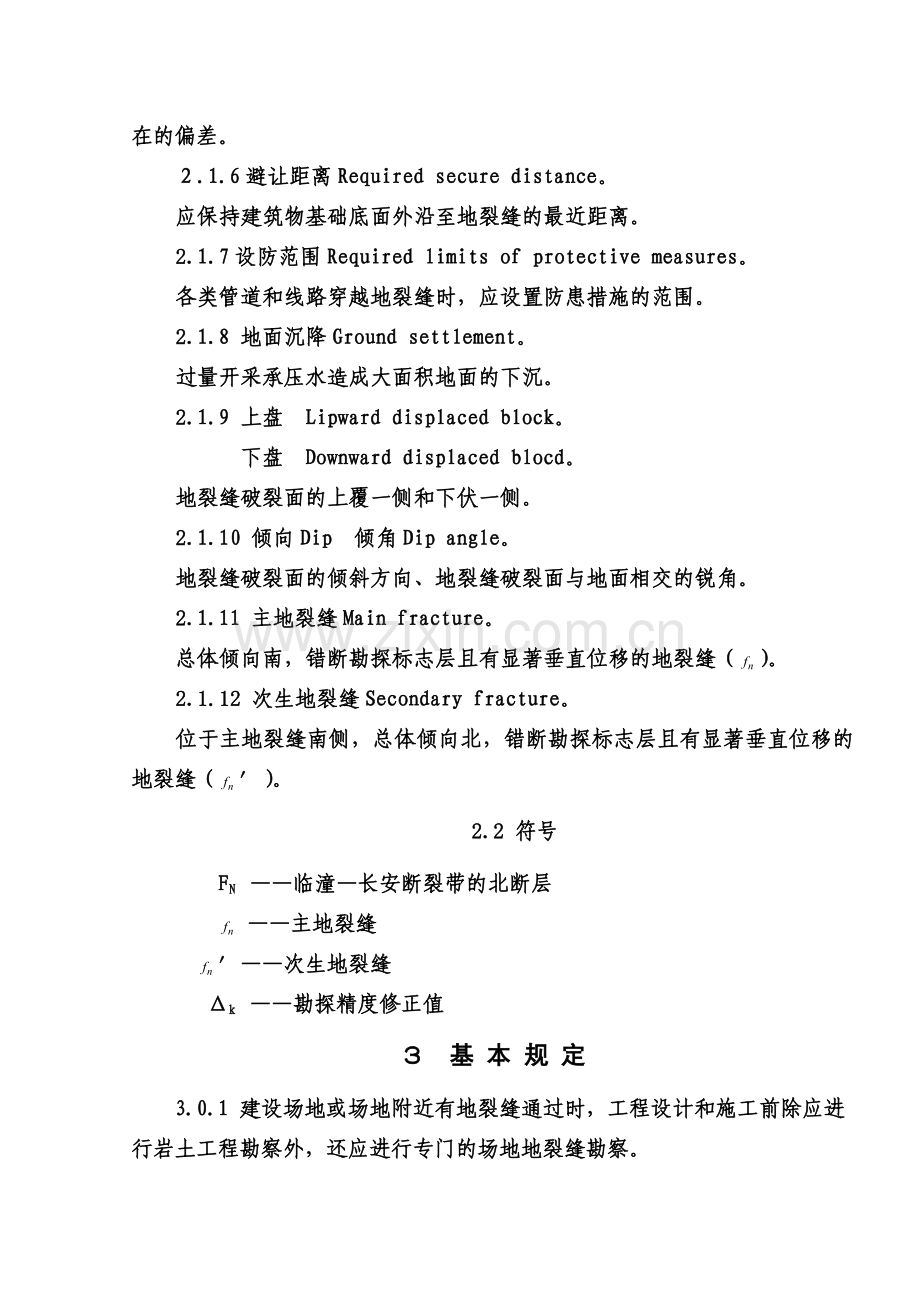

总则1.0.1 西安地裂缝是一种地区性的灾害地质现象，已对西安城市建设构成危害，必须认真对待。为切实做好勘察设计，采取相应的措施，在保证城市建设安全的条件下，有效利用土地资源，制定本规程。1.0.2 本规程适用于临潼长安断裂带西北侧（上盘）西安地裂缝场地的城市规划、铁路、公路、市政建设和工业与民用建筑的建设。其它类似“西安地裂缝”场地，可参照使用。1.0.3 在西安地裂缝场地进行建设，应根据地裂缝的特征和工程重要性，采取以避让为主的综合措施，防止地裂缝活动可能产生的危害。1.0.4 西安地裂缝场地的建设工程，除应执行本规程的规定外，尚应符合有关现行的国家强制性标准的规定。术 语 和 符 号2.1 术 语2.1.1 西安地裂缝Xian ground fracture。在过量开采承压水，产生不均匀地面沉降的条件下，临潼长安断裂带西北侧（上盘）一组北东走向的隐伏地裂缝出现活动，在地表形成的破裂。2.1.2 地裂缝场地Site of ground fracture。地裂缝通过或可能通过的场地。2.1.3 隐伏地裂缝Hidden under ground fracture。未在地表出露的破裂称为隐伏地裂缝。习惯上把在地表出露的地裂缝和未在地表出露的地裂缝统称为“地裂缝”或“西安地裂缝”。2.1.4 勘探标志层Symbolic layer for investigation。勘探时能判定地裂缝是否存在及其位置的地层。2.1.5 勘探精度修正值Correction for investigation deviation。由勘探标志层的埋深和采用的勘探方法所决定的地裂缝地表位置可能存在的偏差。.1.6避让距离Required secure distance。应保持建筑物基础底面外沿至地裂缝的最近距离。2.1.7设防范围Required limits of protective measures。各类管道和线路穿越地裂缝时，应设置防患措施的范围。2.1.8 地面沉降Ground settlement。过量开采承压水造成大面积地面的下沉。2.1.9 上盘 Lipward displaced block。下盘Downward displaced blocd。地裂缝破裂面的上覆一侧和下伏一侧。2.1.10 倾向Dip 倾角Dip angle。地裂缝破裂面的倾斜方向、地裂缝破裂面与地面相交的锐角。2.1.11 主地裂缝Main fracture。总体倾向南，错断勘探标志层且有显著垂直位移的地裂缝（）。2.1.12 次生地裂缝Secondary fracture。位于主地裂缝南侧，总体倾向北，错断勘探标志层且有显著垂直位移的地裂缝（）。2.2 符号FN 临潼长安断裂带的北断层 主地裂缝次生地裂缝k 勘探精度修正值基 本 规 定3.0.1 建设场地或场地附近有地裂缝通过时，工程设计和施工前除应进行岩土工程勘察外，还应进行专门的场地地裂缝勘察。3.0.2根据建筑物规模、重要性以及由于地裂缝活动可能造成的建筑物损坏或影响正常使用的程度，可将建设在地裂缝场地的建筑分为一、二、三、四类四个重要性类别。一类建筑为特别重要的建筑和构筑物、高度超过100m的超高层建筑；二类建筑为大跨度公共建筑、高度28m100m的高层建筑、有桥式吊车（吊车额定起重量小于100t，大于等于30t）的单层厂房、高度超过30m的水塔和烟囱、容易引起次生灾害的建筑（如储水构筑物和大量用水的工业民用建筑物）；三类建筑为除一、二、四类以外的一般工业与民用建筑；四类建筑为临时性建筑。3.0.3 建设在地裂缝场地的建筑物应根据建筑物的重要性类别、建筑结构形式和地裂缝的活动性质合理确定避让距离。3.0.4 地裂缝场地建筑物的抗震设计，抗震设防烈度应按照建筑抗震设计规范执行。3.0.5 在有可能产生地裂缝或地面沉降的区域内，应严格控制承压水的开采，禁止违规凿井。3.0.6 建于地裂缝变形区内的建筑和邻近地裂缝变形区的高层建筑，应在结构主体上埋设沉降观测点，长期监测地裂缝活动对建筑的影响。沉降观测点应在设计图上标明。4场 地 勘 察4.1 一般规定4.1.1 西安地裂缝的基本特征可见附录。4.1.2 西安地裂缝的分布可见附录。4.1.3 西安地裂缝场地勘察应采用西安市任意直角坐标系和1985国家高程基准。 4.1.4 地裂缝场地勘察应解决以下三个问题。1、场地内是否存在地裂缝（地表出露的地裂缝或隐伏的地裂缝）。、地裂缝的分布位置、产状和活动性。、分区进行建筑适宜性评价。4.1.5 地裂缝勘察报告的地裂缝分布图应表示地裂缝地面坐标点的位置、编号、坐标值和勘探精度修正值。表示方式为：4.2 西安地裂缝场地的分类4.2.1 根据地裂缝场地勘探标志层的不同，地裂缝场地可分为一、二、三类。4.2.2 符合以下条件的地裂缝场地可称为一类场地，地表层是一类场地的勘探标志层（简称一类标志层）。、场地内的地裂缝是活动的，在地表已形成破裂。、地表破裂具有清晰的垂直位移，地面呈台阶状。、地表破裂有较长的延伸距离。、地表破裂与错断上更新统或中更新统的隐伏地裂缝位置相对应。.2.3 符合以下条件的地裂缝场地可称为二类场地。上更新统和中更新统红褐色古土壤是二类场地的勘探标志层（简称二类标志层）。1、场地内的地裂缝现今没有活动，或活动产生的地表破裂已被人类工程活动掩埋。、场地内埋藏有上更新统或中更新统红褐色古土壤。4.2.4 不符合一类场、二类场地条件的地裂缝场地都可属于三类场地。三类场地的勘探标志层有以下二种（简称三类标志层）。、埋藏深度4080m的中更新统河湖相地层。、60500m深度内可连续追索的六个人工地震反射层组。.3西安地裂缝场地勘察.3.1地裂缝场地勘察可分为地裂缝勘察阶段和地裂缝补充勘察阶段。对特大型地裂缝场地宜进行初步的地裂缝勘察，然后分区进行地裂缝勘察和地裂缝补充勘察。.3.2 一类场地地裂缝勘察阶段，应进行以下工作：、收集拟建场地附近地裂缝研究、勘察资料，进行系统的综合分析。、现场地裂缝调查。了解拟建场地构造地貌形态；地表破裂产生的时间、发展过程；地表破裂的形态、活动方式、垂直位移；追踪地表破裂的延伸方向、延伸距离。、采用槽探、钻探等方法，确定地表破裂与隐伏地裂缝的关系。、选择典型破裂点，测量其平面坐标，测点间距宜为1020m。.3.3二类场地地裂缝勘察阶段，应进行以下工作。、收集拟建场地附近地裂缝研究、勘察资料，进行系统的综合分析。、现场地裂缝调查。了解拟建场地及附近地区构造地貌形态，地裂缝的活动情况。、采用以钻探为主的勘探方法，查明上更新统或中更新统红褐色古土壤的产状和错断位置。、勘探孔的深度应揭穿二类标志层，地裂缝每一侧的勘探孔数不宜少于3个，勘探线的长度不宜小于30m，确定二类标志层错断的勘探孔间距不宜大于4m。、勘探线间距不宜大于30m，地裂缝拐弯幅度较大地段，勘探线间距不宜大于15m。每个场地的勘探线数量不宜少于3条。6、测量全部勘探点的平面坐标和孔口高程,图示地裂缝的地面坐标值。.3.4三类场地地裂缝勘察阶段，应进行以下工作:、收集拟建场地附近地裂缝研究、勘察资料，进行系统的综合分析。、现场地裂缝调查。了解拟建场地的构造地貌形态，调查地裂缝的活动情况。、采用人工浅地震反射波法勘探和钻探，查明隐伏地裂缝的位置。使用人工浅地震反射波法勘探的场地，应对其中二分之一的异常点进行钻探验证。、钻探孔的深度宜为6080m。，一般孔间距4080m，确定三类标志层错断的勘探孔间距不宜大于10m，地裂缝每一侧的勘探孔数不宜少于个。三类场地的勘探线间距宜为5080m，每个场地的勘探线不宜少于3条。、采用人工浅地震反射波法勘探时，宜进行现场试验，确定合理的仪器参数和观测系统。野外数据采集系统的基本要求为：覆盖次数不宜少于24次。道距35m，偏移距不小于50m。、测量勘探孔和桩号位的坐标和地面高程，图示地裂缝的地面坐标值。.3.5 总平面设计完成后，对个别建筑,当有必要时，应进行地裂缝补充勘察，查明这些建筑至地裂缝的最近距离。补充勘察工作可根据存在的问题有针对性的进行。补充勘察完成后，应获得地裂缝附近的每幢建筑物基础底面外沿至地裂缝的最近距离，并进行建筑适宜性评价。工程设计5.1 总平面布置5.1.1 地缝影响区范围应符合以下规定：上盘020m，其中主变形区06m，微变形区620m；下盘012m，其中主变形区04m，微变形区412m。（以上分区范围均从主地裂缝或次生地裂缝起算）5.1.2在地裂缝场地，同一建筑物的基础不得跨越地裂缝布置。采用特殊结构跨越地裂缝的建筑物应进行专门研究。5.1.3 在地裂缝影响区内，建筑物长边宜平行地裂缝布置。5.1.4 建筑物基础底面外沿（桩基时为桩端外沿）至地裂缝的最小避让距离，应符合以下规定。一类建筑应进行专门研究或按下表采用；二、三类建筑应满足下表的规定，且基础的任何部分都不得进入主变形区内。四类建筑允许布置在主变形区内。地裂缝场地建筑物最小避让距离（m）表5.1.4结 构 类 别建筑物重要性类别一二三砌 体 结 构上 盘下 盘钢筋混凝土结构、钢结构上 盘下 盘注：、底部框架砖砌体结构、框支剪力墙结构建筑物的避让距离应按表中数值的1.2倍采用。、k大于2m时，实际避让距离等于最小避让距离加上k、桩基础计算避让距离时，地裂缝倾角统一采用80。5.1.5 主地裂缝与次地裂缝之间，间距小于100m时，可布置体型简单的三、四类建筑;间距大于或等于100m时，可布置二、三、四类建筑。5.1.6 总平面设计应妥善处理雨、污水排水系统，场地排水不得排进地裂缝。5.1.7 进行总平面设计时，各种管道应避免跨越主地裂缝和次生地裂缝。必须跨越时，应采用可靠设防措施，并作出沉降记录，必要时可进行调整。5. 建筑工程设计措施5.2.1地裂缝场地的建筑工程设计，应采取下列措施减小地裂缝的影响：1、采用合理的避让距离；、加强建筑物适应不均匀沉降的能力；、采取防水措施或地基处理措施，避免水浸入地裂缝。、在地裂缝影响区范围内，不得采用用水量较大的地基处理方法。5.2.2 在地裂缝影响区内的建筑，应增加其结构的整体刚度与强度，体型应简单。体型复杂时，应设置沉降缝将建筑物分成几个体型简单的独立单元，单元长高比不应大于2.5。 5.2.3 在地裂缝影响区内的砌体建筑，应在每层楼盖和屋盖处及基础设置钢筋混凝土现浇圈梁，门窗洞口应采用钢筋混凝土过梁。 5.2.4 在地裂缝影响区内的建筑宜采用钢筋混凝土双向条基、筏基或箱基等整体刚度较大的基础。5.3 铁路、公路、市政工程设计 5.3.1 铁路、公路采用路堤式跨越地裂缝时，应进行场地地裂缝勘察，查明地裂缝的位置、产状和活动性，定期监测地裂缝的活动，及时调整线路坡度。5.3.2 铁路、公路、市政桥梁工程场地及附近存在地裂缝时，应进行场地地裂缝勘察，查明地裂缝的位置，产状和活动性。、当桥梁长度方向与地裂缝走向重合时，应适当调正铁路、公路或道路线位，宜置于相对稳定的下盘。、桥墩基础的避让距离，单孔跨径大、中、小桥可按三类建筑物的避让距离确定，单孔跨径特大桥可按二类建筑物的避让距离确定。、跨越地裂缝的桥梁上部结构应采用静定结构，特大桥宜选用柔性桥型。采取适当的预防措施，定期监测地裂缝的活动，及时进行调整。5.3.3 城市天然气、煤气、自来水管道穿越地裂缝时应进行场地地裂缝勘察，查明地裂缝的位置、产状和活动性。采取相应的设防措施，定期监测地裂缝活动，检查管道泄漏情况。、城市天然气、煤气管道穿过地裂缝时，应在地裂缝供气一侧设阀门井，供气为环网时，应在地裂缝两侧设阀门井。高、中压阀门井避让距离，可按二类建筑物的避让距离确定。、穿过地裂缝的城市天然气，煤气管道应设便于检查、维修的专用管沟，管材宜选用适应变形能力强的柔性管材。、穿越地裂缝布设城市天然气、煤气门站，蓄配站和高中压调压站的场地，应进行场地地裂缝勘察、查明地裂缝的位置、产状和活动性。门站和蓄配站工艺区的避让距离可按一类建筑物的避让距离确定。高中压调压站工艺区的避让距离可按二类建筑物的避让距离确定。附属建筑物可根据建筑分类确定避让距离。、自来水管道穿越地裂缝，当管径大于400mm时，应在地裂缝供水一侧设阀门井，避让距离如下：大于或等于1000mm管道可按二类建筑物的避让距离确定；小于1000mm管道的阀门井的避让距离可按三类建筑物的避让距离确定。、自来水管道穿越地裂缝时，小于400mm的管道宜选用适应变形能力强的柔性管材；等于和大于400mm管道宜选用可挠曲伸缩管和设便于检查维修的专用管沟。5.3.4 穿越地裂缝的城市主要雨水管道、渠涵，污水管道应进行场地地裂缝勘察，查明地裂缝位置，产状和活动性，采取相应的设防措施。、当管线位置与地裂缝走向重合时，应适当调整管线位置，宜将其置于相对稳定的下盘。、雨水管道检查井、污水管道检查井的避让距离可按三类建筑物的避让距离确定。、穿越地裂缝的雨水管道、污水管道宜选用管节较长、接口少的柔性管线，采用钢筋砼管道时应选用柔性接口。、雨水泵站、污水泵站的避让距离可按二类建筑物的避让距离确定。5.3.5 自来水厂、污水处理厂选址时，应进行场地地裂缝勘察，查明地裂缝位置、产状和活动性。、水处理构筑物的避让距离可按一类建筑物的避让距离确定。、水处理附属建筑物（综合办公楼、电修间、机修间、锅炉房、食堂、浴室、传达室等）可根据建筑分类确定避让距离。5.3.6 地下铁道穿越西安地裂缝时，应进行场地地裂缝勘察，查明地裂缝场地从地面至洞底范围内主地裂缝的位置和次生地裂缝的位置、产状和活动性。采取有效的设防措施，预防线路坡度变化和渗漏水对地铁运行的影响。附录：西安地裂缝的基本特征A.0.1 西安地裂缝一般具有以下基本特征：、 西安地裂缝大多是由主地裂缝和分枝裂缝组成的。少数地裂缝则由主地裂缝、次生地裂缝和分枝裂缝组成。、 主地裂缝总体走向北东，近似平行于临潼长安断裂；倾向南东，与临潼长安断裂倾向相反；倾角约为80。平面形态呈不等间距近拟平行排列。次生地裂缝分布在主地裂缝的南侧，总体倾向北西，在剖面上与主地裂缝组成“”字型。、 地裂缝具有很好的连续性，每条地裂缝的延伸长度可达数公里至数十公里。、 地裂缝都发育在特定的构造地貌部位（现在可见的和地质年代存在过的构造地貌），即梁岗的南侧陡坡上，梁间洼地的北侧边缘。、 地裂缝的活动方式是蠕动，主要表现为主地裂缝的南侧（上盘）下降，北侧（下盘）相对上升。次生地裂缝则表现为北侧（上盘）下降，南侧（下盘）相对上升。、地裂缝的垂直位移具有单向累积的特性，断距随深度的增大而增大。A.0.2西安地裂缝的剖面特征附录：各类地裂缝场地的勘探精度修正值kC.0.1 各类地裂缝场地的勘探精度修正值k应符合下列要求。、根据一类场地勘探标志层错断确定的地面地裂缝坐标，k等于零。、根据二类场地勘探标志层的上更新统古土壤错断推测的地面地裂缝坐标，k不小于2m。、根据二类场地勘探标志层的中更新统古土壤错断推测的地面地裂缝坐标，k不小于4m。、采用钻探方法，根据三类场地勘探标志层错断确定的地面地裂缝坐标，k不小于10m。、 采用人工浅地震反射波勘探方法，根据三类场地勘探标志层错断推测的地面地裂缝坐标，k不小于20m。规范用词用语说明1为了便于在执行本规程条文时区别对待，对要求严格程度不同的用词说明如下：（1）表示很严格，非这样做不可的用词；正面词采用“必须”，反面词采用“严禁”；（2）表示严格，在正常情况下均应这样做的用语：正面词采用“应”，反面词采用“不应”或“不得”；（3）表示允许稍有选择，在条件许可时首先应这样做的用词：正面词采用“宜”，反面词采用“不宜”；2规范中指定应按其他有关标准、规范执行时，写法为：“应符合的规定”或“应按执行”。陕西省标准西安地裂缝场地勘察与工程设计规程DBJ61-6-2006( 报批稿 )条 文 说 明2005年12月 目 次1总则（17）2术语和符号（17）2.1 术语（17）3基本规定（18）4场地勘察（18）4.1一般规定（18）4.2西安地裂缝场地的分类（19）4.3西安地裂缝场地勘察（20）5工程设计（21）5.1总平面布置（21）5.2建筑工程设计措施（22）5.3铁路、公路、市政工程设计（22）附录A：西安地裂缝的基本特征（23）附录B：西安地裂缝分布图（23）附录C：各类地裂缝场地的勘探精度修正值K（23）1 总 则1.0.1 本规程总结了“DBJ24688规程”发布以来的建设经验，并作了全面修订。它是西安地区地裂缝场地勘察设计的技术法规。1.0.2 西安地裂缝是一种地区性的灾害地质现象，本规程规定了它的适用范围。不属于西安地裂缝范畴的秦岭北侧大断裂、渭河断裂、临潼-长安断裂、灞河断裂、产河断裂、皂河断裂等不应按本规程的要求进行建筑适宜性评价。西安地区还发育着一些分布在西安地裂缝之间的隐伏小断裂，到目前为止，还未对它们进行过系统深入的研究，它们至今也未出现类似西安地裂缝那样的活动，所以不把它们列入“西安地裂缝”。对它们的评价宜专门研究确定。1.0.3 多年的建设经验证明了建筑物采取以避让为主的综合措施，是防止西安地裂缝灾害既经济、又有效的办法。跨越西安地裂缝的铁路、公路、市政工程建设，只要认真采取合理的设防措施，可以确保它们在较长时间内的安全运用。2 术 语 和 符 号2.1 术 语2.1.1 为了把西安地裂缝与现代构造活动产生的全新活断层作出本质上的区别，本规程明确提出西安地裂缝的活动是西安地区过量开采地下承压水，产生不均匀地面沉降产生的。所以限制开采地下承压水，是根治西安地裂缝灾害的治本的方法。2.1.3 采取以避让为主的综合措施来防止西安地裂缝的危害，关键是确定西安地裂缝活动时在地表出露的位置。多年的勘察、研究表明，西安地裂缝是隐伏地裂缝活动产生的地表破裂。工程勘察中找到隐伏地裂缝的位置，就可以推断出西安地裂缝的地表破裂位置。它给我们从理论和实践上预测西安地裂缝的地表破裂位置成为可能。极大地减少了西安地裂缝对城市建设的潜在危害。2.1.5 预测西安地裂缝的位置总是存在一定误差的。在满足勘察精度要求的条件下，这种误差的大小取决于勘探标志层的埋深和勘探方法的不同。勘探标志层埋深越深，预测的误差越大。间接的物探方法与直接的钻探方法比较，其结果前者的误差要大于后者。3 基 本 规 定3.0.2参照国家现行规范和标准的格式，本次修订根据建筑物的规模、重要性以及由于地裂缝问题可能造成的损坏或影响正常使用的程度，对建筑物按其重要性进行分类，把建设在地裂缝场地的建筑分为四类。一类建筑指由于地裂缝问题造成的建筑物损坏会产生巨大社会影响或造成巨大经济损失的建筑。二类建筑中的大跨度公共建筑主要指体育馆、影剧院等跨度大于24米的建筑。3.0.4关于地裂缝场地的地震效应问题，经有关专家的讨论认为，现有资料没有充分证据表明地裂缝的存在会加剧地裂缝场地的震害和烈度，所以不需要提高地裂缝场地的地震烈度。3.0.5由于抽汲深层承压水产生的地面沉降是造成地裂缝活动加剧的直接原因，所以在地裂缝场地应严格控制承压水的开采。4 场 地 勘 察4.1 一般规定4.1.2 地质类平面图的编号顺序一般是由南往北依次编号的。西安地裂缝的编号采用自北往南依次编号的顺序有以下两方面的原因：一是十多年来西安勘察、设计、规划部门的使用习惯。二是新发现的西安地裂缝都分布在已有地裂缝的南侧，从旧规程编制时的7条，到目前的13条地裂缝，都是由北往南依次增加的。所以本规程沿用了自北往南依次编号的顺序。4.1.3 本规程是适用于西安城市规划、市政建设和工业与民用建筑的一个技术法规，采用西安市任意直角坐标系和1985国家高程基准是西安城市建设的需要。也是勘察与规划、设计部门技术接轨的需要。4.1.4 西安地裂缝场地勘察的关键是确定西安地裂缝的位置，根据现在的地裂缝研究水平和勘察技术，绝大部分地裂缝场地都能较精确的确定地裂缝的位置。但是有一些地裂缝场地，我们目前的认识水平和勘察技术还不能满意地查清地裂缝。如二类和三类地裂缝场地内次生地裂缝的勘察；上更新统红褐色古土壤断距很小的二类地裂缝场地的地裂缝勘察。适用于这种场地条件的既经济又有效的地裂缝勘察技术还处于研究探索之中。4.1.5 地裂缝地表出露点的坐标和推测地表出露点的坐标及其勘探精度修正值是地裂缝场地勘察最重要的成果。除了在报告结论中详细列出外，还应在地裂缝分布图上明确表示出来。4.2 西安地裂缝场地的分类4.2.1 地裂缝场地的分类反映了二十多年来西安城市建设的发展过程。上世纪八十年代，主要在建成区的一类场地进行地裂缝勘察，勘探手段是地面地裂缝调查和少量槽探工程。到九十年代，随着城市建设的发展，越来越多的二类场地开展了地裂缝勘察，以钻探为主要手段的勘探方法逐渐完善并得到推广。本世纪初，西安城市建设向东西两侧的发展，三类场地的勘察技术逐渐应用到工程实践中。4.2.2 确定一类场地的关键是地裂缝是活动的。现在地表破裂十分清晰的场地，主要采用地面调查的方法就可以确定地裂缝的位置。现在地表破裂已不清晰的场地，我们通过地面调查，采用槽探的手段，揭露填土或上更新统黄土中的破裂面，同样可以确定地裂缝的位置。4.2.3 在同一地貌单元内，地裂缝两侧上更新统红褐色古土壤是同时开始形成并同时结束的，它们的顶面或底面是可以对比的。中更新统红褐色古土壤也具有相同的特征。这样，我们就可以根据它的错断来确定地裂缝的位置。4.2.4 三类地裂缝场地的中更新统主要是一套河湖相地层，沉积旋迥发育，水平分布稳定，在较大范围内可进行层位对比。多个层位的错断为我们提供了确定地裂缝位置的条件。4.3 西安地裂缝场地勘察4.3.1 地裂缝场地勘察主要是为建设总平面设计服务的，通过地裂缝场地勘察，大部分场地都能满足总平面设计的要求。一些较大的三类场地，局部不能满足总平面设计时，对存在的问题，有针对性的进行地裂缝补充勘察。这样划分的地裂缝勘察阶段符合西安现行的地裂缝勘察经验，经济上也比较合理。对少数特大型地裂缝场地，从经济角度考虑，在地裂缝场地勘察前，先进行初步的探索性的地裂缝勘察。主要查明场地内有几条地裂缝及大致的分布位置，便于今后的分区规划。4.3.2 地裂缝的活动主要表现为地裂缝南侧相对于北侧的垂直位移。选择典型破裂点就是选择具有清晰垂直位移的破裂点。4.3.3 二类场地的地裂缝勘察已积累了许多成熟的经验，并为广大勘察技术人员所掌握。值得注意的是地裂缝破裂带中，出现活动的主地裂缝或可能出现活动的主地裂缝有时是二条。上更新统古土壤断距达到36m的地裂缝有时是阶梯状错断形成的。4.3.4 三类场地的地裂缝勘察是难度较大的工作，还没有系统的成熟的经验。勘探目的层是中更新统河湖相地层，通过分析河湖相地层的沉积旋迥和每一沉积旋迥地层的平面分布特征来推断隐伏地裂缝的位置。大多数剖面显示，全新统的断距都小于1m，上更新统的断距约为14m，中更新统上部4050m埋深处断距为58m；6070m埋深的中更新统断距约为1015m。4.3.5 一般来说，地裂缝坐标点之间的连线是推测的地裂缝位置。地裂缝坐标点间距20m左右时，平面图反映的地裂缝位置是比较准确的，具有最小避让距离的建筑物是安全的。地裂缝坐标点间距过大时，地裂缝坐标点之间的连线反映的地裂缝位置可能具有较大的偏差，造成建筑物跨地裂缝的问题。在岩土工程详勘阶段，必须认真分析场地地裂缝的延伸趋势，确定需要地裂缝补充勘察的位置，确保建筑物的实际避让距离满足本规程的要求。5 工 程 设 计5.1 总平面布置5.1.1根据多年来的地裂缝观测资料，对下盘微变形区的范围作了调整。5.1.2大量工程实例表明，一幢建筑跨越地裂缝布置，由于上盘下降，下盘相对上升，建筑产生不均匀沉降，这种不均匀沉降随时间累积，造成建筑开裂，裂缝宽度随时间而加大。因此，原则上任何建筑不得跨越地裂缝布置。个别特殊情况，如地裂缝两侧的两幢建筑之间要设一连接体，该连接体允许跨地裂缝布置，但建筑物的基础在地裂缝两侧的位置应满足最小避让距离的要求，连接体的设计应轻型、梁柱铰接可调。应定期监测沉降，及时调整不均匀沉降和修筑地坪。5.1.3由于地裂缝影响区内，地面差异沉降在垂直地裂缝的方向远大于平行地裂缝的方向，故作本条规定。5.1.4编制于八十年代的原西安地裂缝场地勘察与工程设计规程规定的避让距离是基于当时对地裂缝的认识确定的，当时依据的主要是对砌体结构建筑的观测资料。多年来各方对地裂缝做了大量的工作，积累了为数可观的地裂缝活动和高层建筑变形的观测资料。本次修订对高层建筑的最小避让距离作了适当的调整。5.2 建筑工程设计措施5.2.15.2.4由于地裂缝向地表以下延伸很深，任何地基处理手段都不能控制或减轻地裂缝活动对建筑物的危害，所以在地裂缝场地作工程设计时，应采取措施增强建筑物适应不均匀沉降或抵抗不均匀沉降的能力。5.3铁路、公路、市政工程设计5.3.2铁路、公路、市政工程桥梁跨越地裂缝时，应从以下三方面采取措施：场地勘察：根据桥梁的宽度和桥梁与地裂缝的相交角度，应查明二个或二个以上地裂缝地面出露点的坐标，较精确的控制地裂缝的位置，这是防止地裂缝活动造成灾害的关键。桥墩基础的避让：合理的进行避让是必要的，本次修订没有单独列出强制性的最小避让距离是考虑了市政工程的特殊性。采用静定结构：工程实例已证实跨地裂缝桥梁的上部结构采用静定结构是成功的。5.3.3城市天然气、煤气、自来水管道穿越地裂缝，除了查明地裂缝的位置，采取有效的设防措施外，更为重要的是定期监测地裂缝的活动和检查管道的泄漏情况。5.3.6地下铁道穿越地裂缝是一个全新的工程难题。其中，适应地裂缝变形的结构设计是解决这个难题的关键，防渗漏技术将起到至关重要的作用。附录A：西安地裂缝的基本特征A.0.1 本规程2.1.1条阐述了西安地裂缝的定义，主要目的是想澄清西安地裂缝现今活动原因的分歧。对地裂缝场地勘察来说，需要确定一个标准，来解决什么样的地裂缝才属于“西安地裂缝”。为此，我们列出西安地裂缝的6条基本特征。附录B：西安地裂缝分布图西安地裂缝分布图表示了13条主地裂缝（）和3条次生地裂缝（、和）的分布位置，它们反映了西安地区勘察、设计的最新成果。随着西安城市建设的发展，我们还会发现新的地裂缝。附录C：各类地裂缝场地的勘探精度修正值K随着地裂缝勘探手段的多样化，勘探难度的增加，本次修订增设了附录C，它较好的化解了西安地裂缝场地勘察的风险，避免城市建设不该出现的损失。 目次 总则（） 术语和符号（）2.1术语（）2.2符号（） 基本规定（） 场地勘察（）.1 一般规定（）.2 西安地裂缝场地的分类（）.3 西安地裂缝场地勘察（） 工程设计（）. 总平面布置 （）. 建筑工程设计措施 （）. 铁路、公路、市政工程设计 （）附录：西安地裂缝的基本特征 （11）附录：西安地裂缝分布图 （12）附录：各类地裂缝场地的勘探精度修正值k（13）规范用词用语说明 （14）条文说明 （15）陕 西 省 标 准西安地裂缝场地勘察与工程设计规程Specification for site investigation and engineering on Xian ground fractures(DBJ 61-6-2006)（ 报批稿 ）西安地裂缝场地勘察与工程设计规程修订组2005年12月 本规程编委会：主任委员：郑建钢和红星副主任委员：茹广生王树茂 委员：蒋卫李荣海梁晓农樊宏康张炜本规程主编单位：西安市规划局机械工业勘察设计研究院中国建筑西北设计研究院本规程参编单位：（排名不分先后）陕西省抗震办公室西安市市政设计研究院西安市勘察测绘院陕西省大地地震工程勘察中心陕西省地质环境监测总站主 编：张苏民 副主编：张家明 沈励操郑玖编 委：（以姓氏笔画排列） 毛应生 王家孔 许国昌李荣海张明谦 高术孝 索传郿 鲁 宁 梁晓农 蒋 卫 廖燕宏 本规程评审专家组：组长：林在贯组员：陶唏暝林颂恩丁宝泉金梦熊田春显杜百计卞菊梅金贵实（范文素材和资料部分来自网络，供参考。可复制、编制，期待你的好评与关注）
