磁通量及磁通量的变化专题训练
一、选择题 （注意：7,9，15，17,19为多选,其余为单选）
1、下列关于磁通量的说法中,正确的是( ）
A．穿过一个面的磁通量等于磁感应强度与该面面积的乘积
B在匀强磁场中，穿过某平面的磁通量等于磁感应强度与该面面积的乘积
C．穿过一个面的磁通量就是穿过该面单位面积的磁感线的条数
D．穿过一个面的磁通量就是穿过该面的磁感线的条数
N
S
a
b
2、如图所示，两个同心放置的共面金属圆环a和b,一条形磁铁穿过圆心且与环面垂直，则穿过两环的磁通量φa、φb的大小关系为( ）
A．φa＞φb B．φa＜φb C．φa＝φb D．无法比较
c
b
d
a
θ
B
3、一磁感应强度为B的匀强磁场方向水平向右,一面积为S的矩形线圈abcd如图所示放置，平面abcd与竖直方向成θ角。将abcd绕ad轴转180°角，则穿过线圈平面的磁通量的变化量为( )
A．0 B．2BS C．2BScosθ D．2BSSinθ
4、如图所示，矩形线框abcd的长和宽分别为2L和L,匀强磁场的磁感应强度为B，虚线为磁场的边界。若线框以ab边为轴转过60°的过程中，穿过线框的磁通量的变化情况是( ）
a
b
c
d
L
A．变大 B．变小
C．不变 D．无法判断

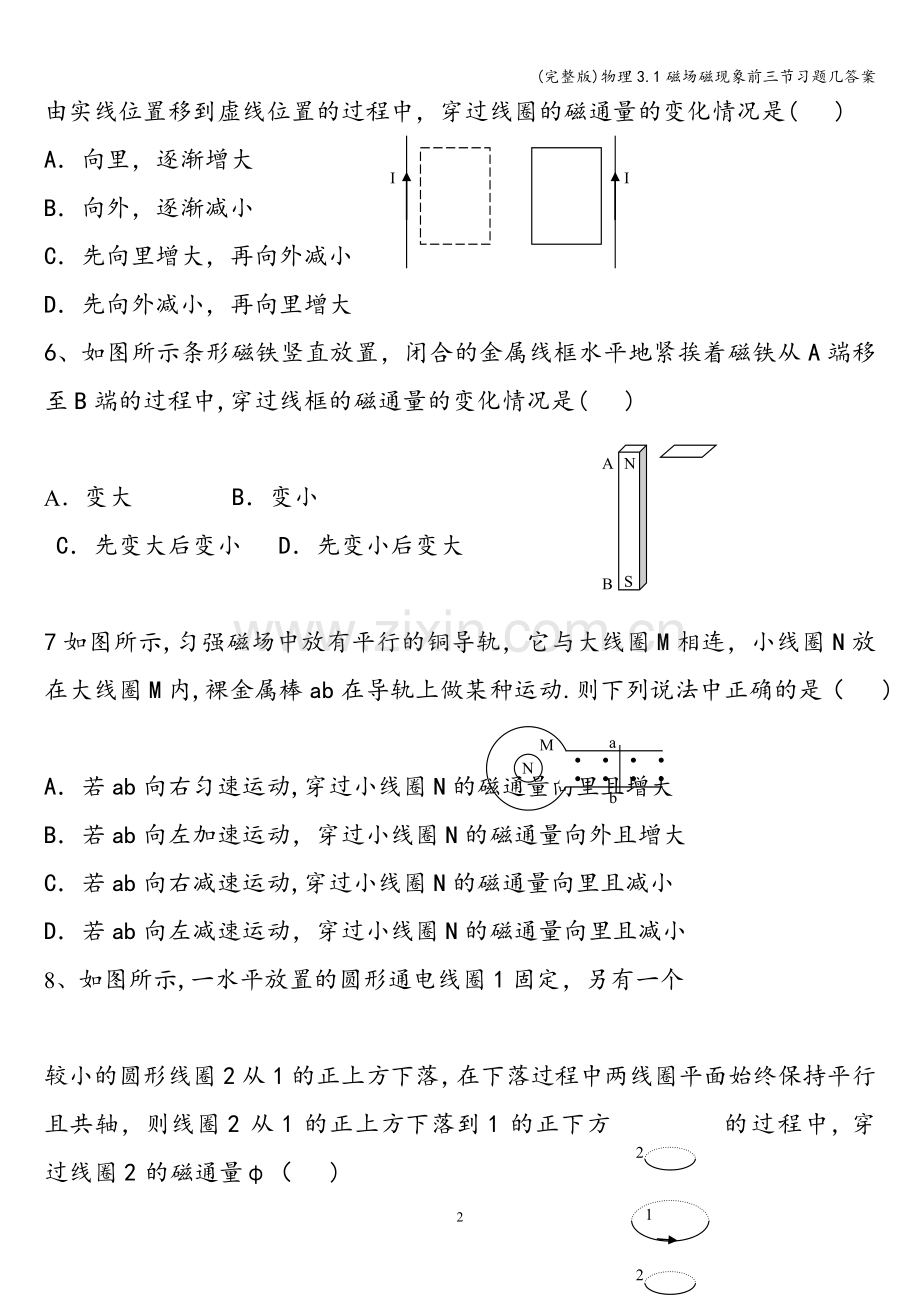

5、如图所示，两直导线中通以相同的电流I,矩形线圈位于导线之间.将线圈由实线位置移到虚线位置的过程中，穿过线圈的磁通量的变化情况是( )
I
I
A．向里，逐渐增大
B．向外，逐渐减小
C．先向里增大，再向外减小
D．先向外减小，再向里增大
A
B
S
N
6、如图所示条形磁铁竖直放置，闭合的金属线框水平地紧挨着磁铁从A端移至B端的过程中,穿过线框的磁通量的变化情况是( )

A． 变大 B．变小
C．先变大后变小 D．先变小后变大

M
N
a
b
7如图所示,匀强磁场中放有平行的铜导轨，它与大线圈M相连，小线圈N放在大线圈M内,裸金属棒ab在导轨上做某种运动.则下列说法中正确的是（ )

A．若ab向右匀速运动,穿过小线圈N的磁通量向里且增大
B．若ab向左加速运动，穿过小线圈N的磁通量向外且增大
C．若ab向右减速运动,穿过小线圈N的磁通量向里且减小
D．若ab向左减速运动，穿过小线圈N的磁通量向里且减小
8、 如图所示,一水平放置的圆形通电线圈1固定，另有一个

1
2
2
较小的圆形线圈2从1的正上方下落，在下落过程中两线圈平面始终保持平行且共轴，则线圈2从1的正上方下落到1的正下方的过程中,穿过线圈2的磁通量φ（ )
A．为零且保持不变 B．不为零且保持不变
C．先向上增大，再向上减小
D．先向上增大，再向下减小
9 已知地磁场的水平分量为B，利用这一值可以测定某一弱磁场的磁感强度，如图所示为测定通电线圈中央一点的磁感强度．实验方法：①先将未通电线圈平面固定于南北方向竖直平面内，中央放一枚小磁针N极指向北方；②给线圈通电，此时小磁针N极指北偏东θ角后静止，由此可以确定线圈中电流方向(由东向西看）与线圈中央的合磁感强度分别为（ )
顺时针; B．顺时针;
C．逆时针;
D．逆时针;

P
Ⅰ
10、一平面线圈用细杆悬于P点,开始时细杆处于水平位置，释放后让它在如图所示的匀强磁场中运动。已知线圈始终与纸面垂直，当线圈由水平位置第一次到达位置Ⅰ的过程中，穿过线圈的磁通量( )
A．向右逐渐增大 B．向左逐渐减小
C．向右先增大后减小 D．向左先减小后增大
12、如图所示面积为S矩形线圈在磁感应强度为B的匀强磁场中以轴OO’匀速转动,角速度为ω，则穿过线圈的磁通量随时间变化的关系是（从图示位置开始计时）( )
A φ=BSsinωt B．φ=BScosωt
C．φ=BS D．φ=0

O
O’

13. 如图是通电直导线周围磁感线的分布情况示意图，各图的中央表示垂直于纸面的通电直导线及其中电流的方向，其他的均为磁感线，其方向由箭头指向表示，这四个图中，正确的是（ ）.

14 一根软铁棒在磁场中被磁化，这是因为（ )。
A. 软铁棒中产生了分子电流 B。 软铁棒中分子电流取向杂乱无章
C. 软铁棒中分子电流消失 D. 软铁棒中分子电流取向变得大致相同
15。 两个小磁针因受到某种磁场的作用后相互平行,如图所示，产生这种效果的磁场可能是（ ）。
A。 某条通电直导线产生的磁场
B。 某通电螺线管产生的磁场，其中一个小磁针在管内，另一个小磁针在管外
C。 某个单匝通电圆形线圈产生的磁场，其中一个小磁针在环内，另一个小磁针在环外
D. 相距很近的异名磁极间产生的磁场
16。 某同学做奥斯特实验时，把小磁针放在水平的通电直导线的下方,当通电后发现小磁针不动,稍微用手拨动一下小磁针,小磁针转动180°后静止不动。由此可知，通电直导线的电流方向是（ ）。
A。 自东向西 B。 自南向北 C. 自西向东 D。 自北向南
17、如图所示，两个完全相同的闭合金属环穿在一根水平光滑的绝缘杆上，当条形磁铁自右向左插向金属环时，下列说法中正确的是( ）
A．穿过两环的磁通量都在增加，且两环相互远离
B．穿过两环的磁通量都在增加，且两环相互靠拢
C．穿过两环的磁通量都在增加,且两环在相互靠拢的同时绕杆顺时针转动（从左向右看）
D．穿过两环的磁通量都在增加，且右环的加速度大于左环的加速度
18、如图所示，一个闭合线圈穿入蹄形磁铁由1位置经2位置到3位置，最后从下方的S极拉出，则在这一过程中，穿过线圈的磁通量（ )
A．先减小后增大 B．先增大后减小
N
S
3
1
2
C．一直增大 D．一直减小

19、如图所示，闭合小金属环从高h的光滑曲面上端无
初速滚下，又沿曲面的另一端上升，( ）
h

A．若是匀强磁场，则穿过环的磁通量不变，且在左侧滚上的高度小于h
B．若是匀强磁场,则穿过环的磁通量不变,且在左侧滚上的高度等于h
C．若是非匀强磁场，则穿过环的磁通量改变，且在左侧滚上的高度大于h
D．若是非匀强磁场，则穿过环的磁通量改变，且在左侧滚上的高度小于h
20、如图所示，套在条形磁铁外的三个线圈，其面积S1＞S2= S3,且 “3”线圈在磁铁的正中间.设各线圈中的磁通量依次为φ1、φ2、φ3则它们的大小关系是（ )
A、φ1〉φ2〉φ3 B、φ1>φ2=φ3
c、φ1〈φ2〈φ3 D、φ1〈φ2=φ3

21、如图所示，一条形磁铁由静止开始向下穿过一个用双线绕成的闭合线圈.条形磁铁在穿过线圈的过程中
A．磁铁作自由落体运动，穿过线圈的磁通量先增大后减小，
线圈中无感应电流
B．磁铁作减速运动,穿过线圈的磁通量增大，线圈中无感
应电流
C．磁铁作减速运动,穿过线圈的磁通量不变，线圈中无感应电流
D．磁铁作非匀变速运动，穿过线圈的磁通量为零，线圈中无感应电流
22、在闭合的铁芯上绕一组线圈,线圈与滑动变阻器、电池构成闭合电路,
a
b
c
如图所示,假设线圈产生磁感线全部集中在铁芯内。a、b、c为三个闭合的金属圆环,位置如图。当滑动变阻器的滑动触头左右滑动时，磁通量发生变化的圆环是
A．a、b、c三环
B．a、b两环 C．b、c两环
D．a、c两环

二、计算题
1、如图所示，匀强磁场的磁感应强度B=2。0T,方向指向X轴正方向，且ab=40cm，bc=30cm，ae=50cm。求通过面积S1（abcd)、S2（befc）和S3(aefd)的磁通量φ1、φ2、φ3分别为多少？
Z
X
Y
a
b
c
d
e
f

2、如图所示,框架的面积为S，匀强磁场的磁感应强度为B.试求：①框架平面与磁感应强度B垂直时，穿过框架平面的磁通量为多少?
②若框架绕OO’转过60°,则穿过框架平面的磁通量为多少？
③若从图示位置转过90°，则穿过框架平面的磁通量的变化量为多少？
O
O’
B
S
④若从图示位置转过180°，则穿过框架平面的磁通量的变化量为多少？

3、 如图所示，磁感应强度为B的有界匀强磁场垂直穿过边长为a的正三角形线圈(磁场的边界也为正三角形，面积与线圈的面积相等）。试求在将线圈绕其重心逆时针转过60°的过程中,穿过线圈的磁通量的变化量为多少？

答案:
一、选择题
1、D 2、A 3、C 4、C 5、D 6、D 7、BC 8、C
9、C 10、C 12、A 13。C 14。D 15。ABC 16.A
17、BD 18、C 19、BD 20、C 21、A 22、B
二、计算题
1、φ1=0.24Wb φ2=0 φ3=0.24Wb 2、BS；BS/2；0；2BS
3、
