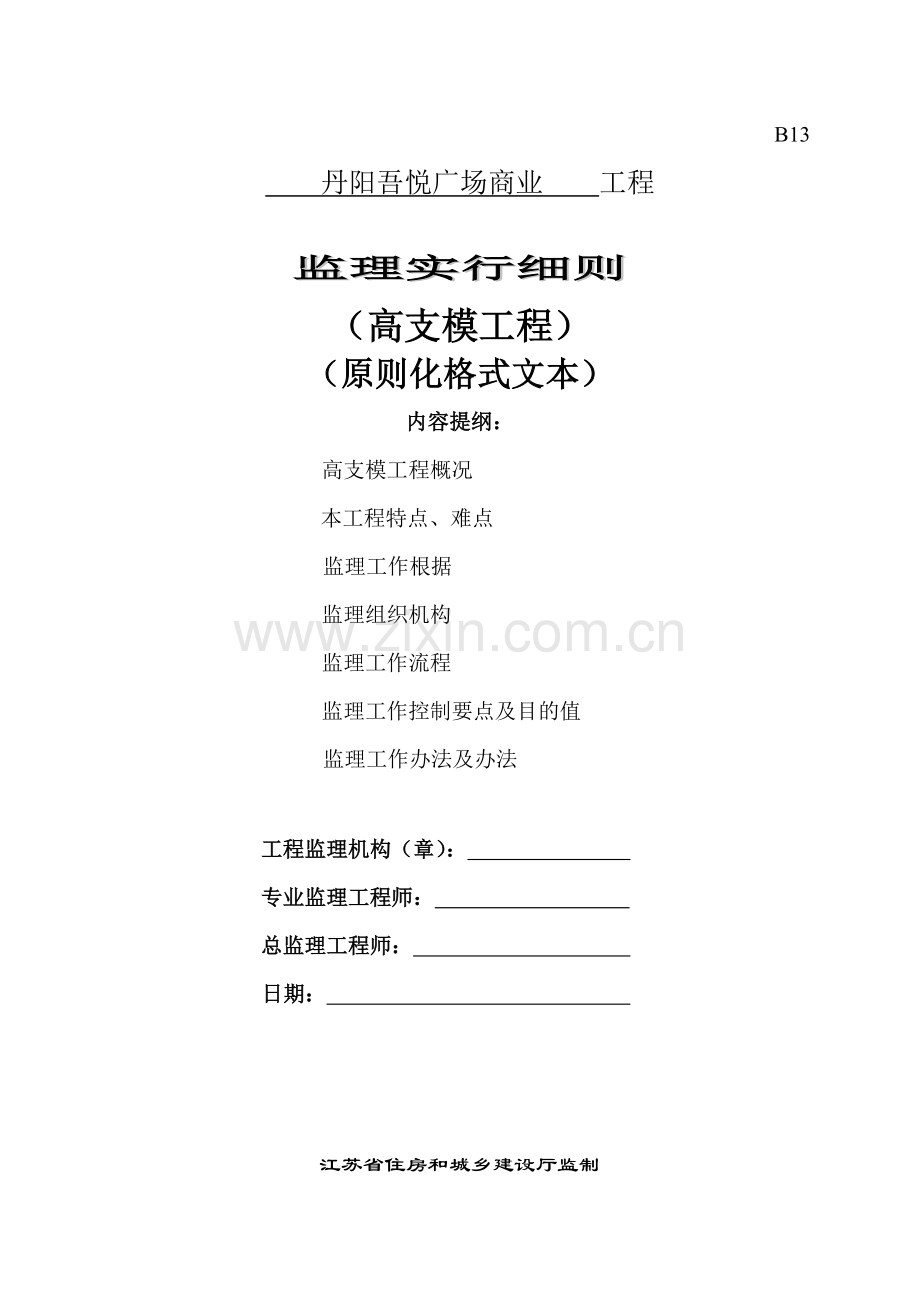

B13
　　丹阳吾悦广场商业　　工程
监理实行细则
（高支模工程）
（原则化格式文本）
内容提纲：
高支模工程概况
本工程特点、难点
监理工作根据
监理组织机构
监理工作流程
监理工作控制要点及目的值
监理工作办法及办法

工程监理机构（章）：　　　　　　　
专业监理工程师：
总监理工程师：　　　　　　　　 　
日期：　　　　　　　　　　

江苏省住房和城乡建设厅监制

高支模工程监理实行细则

1 高支模工程概况
1.1 工程概况：
工程名称：丹阳吾悦广场商业、别墅
工程地点：丹阳开发区金陵西路以南，凤凰路以东。
建设单位：丹阳新城宏盛房地产发展有限公司
设计单位：江苏筑森建筑设计有限公司
江苏浩森建筑设计有限公司
监理单位：镇江方圆建设监理征询有限公司
施工单位：江苏成章建设集团有限公司（商业一标）
宜兴市建工建筑安装有限责任公司（商业二标）
本工程地下室负二层支架搭设高度3.90m；负一层支架搭设高度6.00m。地上区域高支模支架搭设高度9.10m、16.65m，且有跨度超过18m梁。本工程高大支模采用φ48×2.8钢管、可锻铸铁质扣件、40×90木方搭设。高支模部位板厚有300、250、200、140、120、110厚。

1.2 本高支模工程概况：（如有各种支模形式应分别阐明）
本高支模工程概况一览表 表1.1
高支模分项工程
施组设计规定
施工单位
地基解决
原土地基，高支模立于砼楼面
一标、二标
支架材料
模板：1830㎜×915㎜×12㎜覆面木胶合板。
钢管：Φ48×2.8㎜钢管 重要扣件：直角扣件、对接扣件、旋转扣件。
方木：截面尺寸为40㎜×90㎜×㎜枋木。
重要杆件：立杆、大横杆、剪刀撑等。
其他材料：Φ14穿墙螺杆、40～100㎜长铁钉等。
一标、二标
支架安装
搭设满堂支架，涉及剪刀撑，支立杆时应先在钢管底部
垫300mm×300mm胶合板垫块，再搭中间水平拉杆，再搭扫地杆，扫地杆离地面200mm处使立柱纵横方向左右对直，立杆水平牵引杆依照各层构造层高设立，顶步设立在梁底下500㎜左右处，中间步距按1600㎜设立，最上一步不一定刚好为1600㎜,但应满足不大于1600㎜；同步，立柱要间距均匀，满足设计规定。之后用水平管依照标志点弹出梁底模标高，并搭设梁底钢管。满堂架搭设时应与框架柱作刚性连接，增长整个支撑系统刚度。立杆接长必要采用对接扣件连接，禁止采用搭接接长。
一标、二标
支架及模板拆除
1、拆除应按一定顺序进行，普通是“后支先拆，先支后拆；先拆非承重某些，后拆承重某些，由上而下；先拆侧向支撑，后拆竖向支撑”。拆除时不要用力过猛，拆下来材料应整顿好及时运走，做到工完场地清。
2、模板拆除对构造混凝土表面、强度规定应符合《混凝土构造工程施工规范》GB50666-表4.5.2规定。
一标、二标
2 本工程高支模工程特点、难点
2.1 本工程高支模分部工程设计、施工特点、难点：
2.1.1模板支撑体系设计
楼层框架柱、梁及顶板模板支撑限位，重要通过搭设钢管满堂排架体系受力；排架形式：采用Φ48*2.8钢管搭设排架，立杆采用扣件连接构成排架支撑体系；支撑立杆下垫15mm厚300mm×300mm木模，木模下为混凝土楼面，立杆离地0.2m以内设立纵横向水平拉杆，水平纵横拉杆设立步距1.5m,其中最上层兼做枋木搁置钢管，搁置钢管需加一种扣件抗滑移。
在梁底垂直于梁跨方向满布竖向剪刀撑，在竖向剪刀撑部位顶部，扫地杆处及支架中部再加设一道水平剪刀撑；局部恰当调节（只容许调小不容许调大）大梁底横杆间距，以便于在大梁底另专设纵向剪刀撑，以增强整个支撑系统刚度。为保证整个钢管排架支撑系统稳定，其他未注构造做法，水平拉杆、斜撑、斜道等按规范规定。
高支模支撑系统搭设过程中，纵横向水平拉杆，在过楼层时拉杆规定周边顶撑在梁侧面，形成高支模竖向限位；高支模外有外脚手当外脚手超过二步不具备连墙拉结时，高支排架与外脚手拉结，形成整体受力，当上层构造施工时，运用构造拉结点做好拉结，同步拆除高支模与外架暂时增设拉结。
2.1.2施工特点、难点
  1、本工程高支模部位面积较大，特别是电影院。2、本工程梁、板跨度较大，最大跨度超过18米。3、本工程梁截面较大。4、本工程支撑高度较高，最高部位为16.65米.
2.2 本工程高支模分部工程监理质量控制重点：
高支撑模板系统应采用钢支撑作立柱，不得使用竹木作立柱，不得使用严重锈蚀、变形、断裂、脱焊、螺栓松动钢支撑材料搭设支撑。高支撑模板系统钢支撑设计应符合现行国标《钢构造设计规范》。建设工程高支撑模板系统施工前应由施工单位编制专项技术方案。技术方案必要经公司技术和安全负责人审批、签字并加盖公司技术和安所有门公章等。
3 高支模工程监理工作根据
3.1 经审查合格设计文献。
3.2 本工程施工合同、合同等资料。
3.3 本工程《监理规划》。
3.4 经批准工程施工组织设计、专项施工方案。
3.5 本工程合用高支模工程有关现行法律法规、技术原则规范及图集。
高支模工程有关现行法律法规、技术原则规范及图集一览表 表3.1
序号
名 称
编号
1
建筑工程模板安全技术规范
JGJ162-
2
建筑施工扣件式钢管脚手架安全技术规范
JGJ130-
3
混凝土构造工程施工及验收规范
GB50666-
4
建筑施工高处作业安全技术规范
JGJ80-91
5
建设工程安全生产管理条例
国务院第393号令
6
建筑工程施工质量验收统一原则
GB50300-
3.6 其她根据：<危险性较大分某些项工程安全管理办法>(建质[]87号)，<建设工程高大模板支撑系统施工监督管理导则>(建质［］254号)。
4 项目监理部组织机构
4.1 项目监理部组织机构框图：（示意，框图中可添加人员姓名）
总监理工程师：张香林
专业监理工程师：孙武
专业监理工程师：朱爱民

专业监理工程师：许金华

图4.1 项目监理部组织机构框图

5 高支模工程监理工作流程（用框图表达）
合格
合格
不合格
不合格
高支模施工方案及计算书、钢管、扣件报验，上岗证，技术交底
施工单位报，监理审批或签认
不合格钢管扣件退场
施工单位
测量轴线、标高、截面放样
施工单位
轴线、标高验收
监理工程师
验收
成果
整治
施工单位
支撑、模板安装、校正及自检、交接检、专检
施工单位
验收模板系统
监理工程师
验收
成果
整治
施工单位
订立验收意见
监理工程师
提出砼浇筑申请
施工单位
审查与否具备浇筑条件监理工程师
检查
砼浇筑
施工单位

5.1 高支模工程施工阶段监理程序：（示意）
批准
审查专项施工方案
高支模施工—检查验收
订立砼浇筑令，旁站监理
批准

图5.1高支模工程施工阶段监理程序框图
5.2 高支模施工专项方案审批监理程序：
高支模专项施工方案必要经施工单位技术和安全负责人审批签字并加盖公司技术和安所有门公章才干报专家论证，经专家论证后，报监理审核通过后方可实行。
5.3高支模搭设阶段监理工作程序：
5.3.1 施工单位应明确高支撑模板系统施工现场安全负责人，负责施工过程安全管理工作。施工现场安全负责人应在高支模搭设、拆除和混凝土浇筑前向作业人员进行质量、安全、技术交底，并将书面交底记录交监理公司备案。
5.3.2 高支撑模板系统施工应按经审批技术方案进行，技术方案未经原审批部门批准，任何人不得修变化更。
5.3.3 支模立柱基本必要结实，按设计计算规定严格控制支架沉降量。支架压缩变形值或弹性挠度，不得超过相应构造计算跨度1/1000。立柱支承面是泥土地面时，应采用排水办法，并应在平整、夯实后加设满足承载力规定垫块支承立柱。
5.3.4 支模分段或整体搭设安装完毕，经公司技术和安全负责人或其书面委托人主持分段或整体检查合格，报监理公司验收合格后方能进行钢筋安装。
5.3.5 高支模系统施工现场应搭设工作梯，作业人员不得从支撑系统爬上爬下。5.3.6.支模搭设、拆除和混凝土浇筑期间，无关人员不得进入支模底下，并由安全员在现场监护。
5.4支架预压监理工作程序：
5.5浇筑混凝土施工监理工作程序：
混凝土浇筑时，施工单位应派安全员专职观测模板及其支撑系统变形状况，发现异常现象时应及时暂停施工，迅速疏散人员，待排除险情并经施工单位安全负责人检查，报监理部批准后方可复工；监理部应指派监理工程师对高支撑模板系统施工技术方案实行和各安全办法贯彻状况进行检查，发现问题应及时发出监理告知，告知施工单位限期整治；施工单位整治完毕后，将整治状况书面报送监理备案。
5.6地基解决监理工作程序：
旁站监理土方回填状况，检查回填土土质与否符合设计规定和有关规范规定，夯实机械和回填厚度、夯实遍数与否符合规定，保证回填土密实度达到设计规定。
5.7支架拆除监理工作程序：
5.7.1 拆除应按一定顺序进行，普通是“后支先拆，先支后拆；先拆非承重某些，后拆承重某些，由上而下；先拆侧向支撑，后拆竖向支撑”。拆除时不要用力过猛，拆下来材料应整顿好及时运走，做到工完场地清。
5.7.2 模板拆除对构造混凝土表面、强度规定应符合《混凝土构造工程施工规范》GB50666-表4.5.2规定。
5.8其她程序或流程：（依照工程实际状况增减、调节）
预应力模板需在预应力张拉完后拆除。
6 高支模工程监理工作控制要点及目的值
6.1 依照施工组织设计文献、施工合同及有关原则规定，本高支模工程质量目的拟定为：
合格,保证无安全事故。
本高支模工程检查及重要验收内容如下：
高支模工程检查及重要验收内容一览表 表6.1
序号
检查项目
重要验收内容
1
地基
基底土质,密实度
2
支架工程
支架排距和行距,剪刀撑间距数量
3
模板工程
截面尺寸,标高,轴线位置
4
预压后验收
检查整体稳定性,刚度
6.2 本高支模工程监理质量控制点。
高支模工程监理质量控制点一览表 表6.2
序号
项 目
控制点
1
施工单位资质
要有相应资质
2
高支模施工方案
超过一定范畴必要有专家论证
3
地基解决
要有足够密实度和强度
4
支架搭设
要有足够密实度和强度
5
模板安装
截面尺寸和轴线位置
6
支架预压

7
混凝土浇筑过程监测
浇筑办法和浇筑顺序
8
支架拆除
强度符合有关规定
6.3 材料、设备进场检查验收。
6.3.1 专业监理工程师对高支模工程所用进场材料和设备检查内容有：钢管,扣件,模板等。
6.3.2 材料见证取样：
高支模工程监理材料见证取样一览表 表6.3
序号
材料名称
规定 抽检数量
检查办法
1
支（构）材料
随机抽取
现场量测
2
扣 件
20
检测中心检测
3
钢 管

检测中心检测
4
…

6.4 高支模方案设计规定。
如下专项施工方案施工单位应编制专项施工方案：①搭设高度5m及以上；②搭设跨度10m及以上；③施工总荷载10kN/m2及以上；④集中线荷载15kN/m及以上；⑤高度不不大于支撑水平投影宽度且相对独立无联系构件混凝土模板支撑工程。
如下专项施工方案施工单位应组织专家组论证审查：①高度超过 8m及以上;②搭设 跨度超过18m及以上;③ 施工总荷载15kN/m2及以上；④ 集中线荷载20kN/m及以上。
对于设通道、通航支架应做专门设计与计算。
6.5 高支模施工专项方案审查监理要点。
高支模专项施工方案必要经施工单位技术和安全负责人审批签字并加盖公司技术和安所有门公章才干报专家论证，经专家论证后，报监理审核通过后方可实行。 同步高支模施工专项方案编制内容、必要符合住建部〔〕87号文规定。
6.6 高支模搭设过程监理工作要点。
支模立柱基本必要结实，按设计计算规定严格控制支架沉降量。支架压缩变形值或弹性挠度，不得超过相应构造计算跨度1/1000。立柱支承面是泥土地面时，应采用排水办法，并应在平整、夯实后加设满足承载力规定垫块支承立柱。支模分段或整体搭设安装完毕，经公司技术和安全负责人或其书面委托人主持分段或整体检查合格，报监理公司验收合格后方能进行钢筋安装。
高支模系统施工现场应搭设工作梯，作业人员不得从支撑系统爬上爬下。
6.7 支架预压监理工作要点。
（支架预压必要按设计加载和卸载方案实行，并应加强现场监视和检测。）
6.8 混凝土浇筑监理工作要点。
检查砼产品合格证及原材料检测报告，砼强度级别与否符合设计规定，检查混凝土浇筑顺序和浇筑办法、振捣密实度，浇筑砼时密切检测支顶架沉降及变形，并按施工方案及时解决。
6.9 支架拆除阶段监理要点。
拆除应按一定顺序进行，普通是“后支先拆，先支后拆；先拆非承重某些，后拆承重某些，由上而下；先拆侧向支撑，后拆竖向支撑”。拆除时不要用力过猛，拆下来材料应整顿好及时运走，做到工完场地清。 模板拆除对构造混凝土表面、强度规定应符合《混凝土构造工程施工规范》GB50666-表4.5.2规定。
7 高支模工程监理工作办法及办法
7.1 审查内容：
审查承包单位、分包单位安全生产保证体系、质量保证体系与否建立、健全；审查承包单位报送高支模专项施工方案，按规定需专家论证与否组织论证并按论证意见修改完善，并提出审查意见；审查施工单位报送进场材料、构配件和设备报告，审查地基解决后检查报告、支架搭设后自查报告、支架预压后沉降观测报告和高支模拆除申请报告等；重点要认真审查施工单位方案中技术方案可行性，内容完整性。
7.2 复核内容：
复核承包单位、分包单位资质、安全生产允许证、专职安全员、特种人员作业上岗证；复核专项方案中荷载计算书；复核地基解决承载力、标高、平整度、排水等状况；复核支架位置、间距、支构（件）链接质量、扫地杆、支撑等搭设状况与否符合设计规定；复核模板安装位置、尺寸、标高等与否符合规定；复核支架预压堆载顺序、重量、和预压时间、变形等状况与否符合设计规定；复核支架拆模前构造混凝土同条件试块强度实验报告与否达到拆模强度规定等。
7.3 质量安全问题解决办法：
对未按照经批准专项施工方案实行，搭设、使用或拆除中浮现质量、安全问题，材料、构配件进场未经监理人员验收或验收不合格，支架搭设完毕后未经检查验收而擅自进行预压或混凝土浇筑监理工程师应及时下达监理工程师告知单、备忘录、停工令等，报告业主，必要时报告政府行政主管部门。监理工程师在寻常巡视检查过程中发现某些较轻微质量问题和安全隐患要及时规定施工单位进行现场整治并做好复查。
7.4 旁站。
本工程高支模工程监理旁站内容重要涉及： 混凝土浇筑前检查砼配比，对商品砼进行验收，检查机械设备、人力、物力，检查砼通道搭设，底部清理、清洗等事项与否到位，并有浇筑令；混凝土浇筑时， 不定期对坍落度进行抽查控制，砼试块随机制作控制，砼数量，最后完毕时间，操作与否合理，同步观测模板及其支撑系统变形状况。发现异常现象时应及时暂停施工，撤离人员及采用加固办法。
7.5 巡视检查内容：
对现场安全警戒状况，施工顺序、办法，搭设质量状况，安全文明施工状况；施工人员安全防护齐备，有无违规违章作业；支架扫地杆、斜撑、剪刀撑设立、对预压过程中支架沉降和变形、稳定状况，混凝土浇筑过程中支架变形、沉降、稳定等进行巡视检查，发现其她及时解决。
7.6 现场协调方式：
组织现场协调会、工地例会、专项会议等。
7.7 其她监理办法：
现场不定期对支架搭设状况进行检查,发现问题及时指出并规定施工单位进行整治。
7.8 验收。
7.8.1 验收条件。
高支模应在施工单位自检合格基本上按关于程序组织验收。
7.8.2 验收程序。
高支模支撑系统应在搭设完毕后，由施工单位项目负责人组织验收，验收合格后，经施工单位项目负责人及项目总监理工程师签字后，方可进入下道工序施工。
7.8.3 验收内容：
支架搭设、模板几何尺寸、标高、轴线位置、预应力波纹管埋设、波纹管支托、预应力筋规格、尺寸、型号、锚具埋设等。
7.9 高支模工程履行监理法定职责服务。
7.9.1 开工前安全监督管理：
开工前安全监督管理： 审查安全生产允许证，特殊工种上岗证、安全生产技术交底、专项施工方案需专家论证要组织专家论证 ，经专家论证专项施工方案等 。
7.9.2 施工过程中安全监督管理：
巡视检查支架安装办法、顺序与否满足关于安全操作规程规定，与否按专家论证方案施工，作业人员执行安全生产技术力度和方式办法与否满足安全生产规定。
7.9.3 安全监测：
砼浇筑时实行旁站监理，全程对作业人员安全生产和支架进行监测，发现问题及时解决，保证安全生产无事故。
8 表式：按建设行政主管部门规定用表： 。
施工安全生产管理体系报审表A3.2，分包单位资质报审表A3.6，施工安全专项方案报审表A3.9等。
