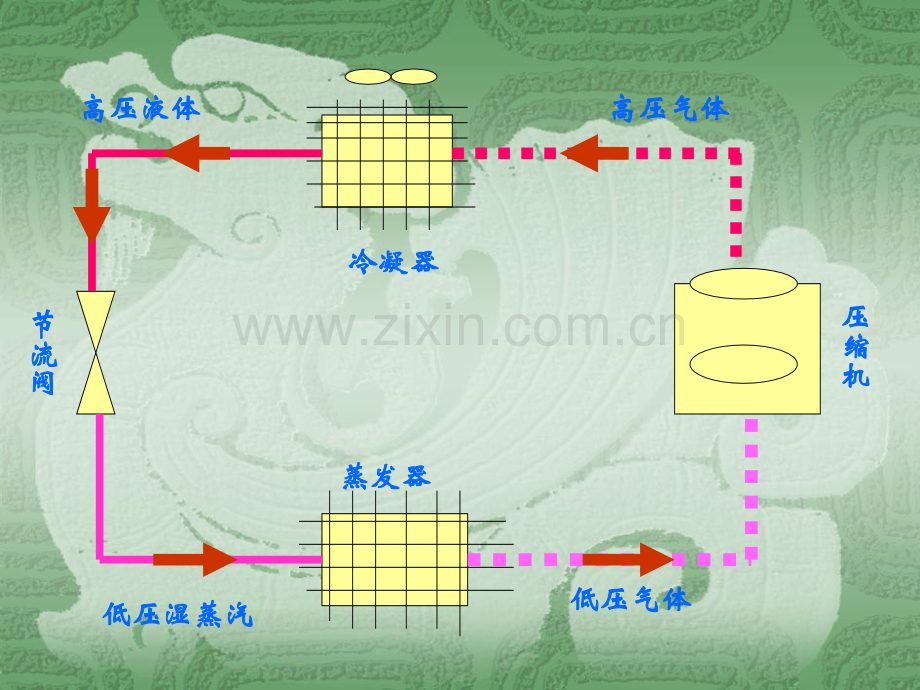

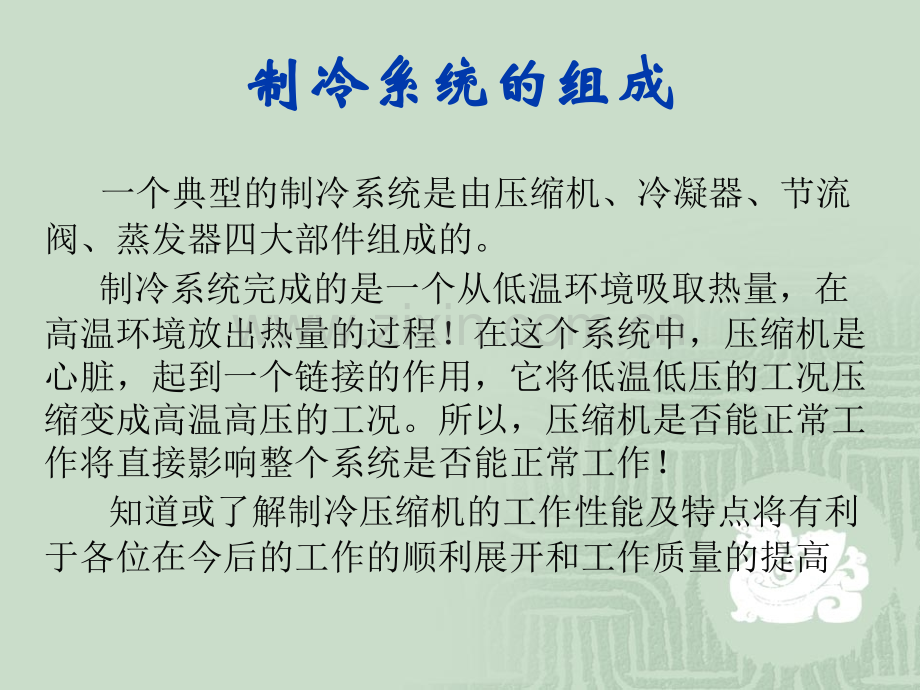

制冷系统的组成制冷系统的组成 一个典型的制冷系统是由压缩机、冷凝器、节流阀、蒸发器四大部件组成的。制冷系统完成的是一个从低温环境吸取热量，在高温环境放出热量的过程！在这个系统中，压缩机是心脏，起到一个链接的作用，它将低温低压的工况压缩变成高温高压的工况。所以，压缩机是否能正常工作将直接影响整个系统是否能正常工作！知道或了解制冷压缩机的工作性能及特点将有利于各位在今后的工作的顺利展开和工作质量的提高压压缩缩机机冷凝器冷凝器节节流流阀阀蒸发器蒸发器高压气体高压气体高压液体高压液体低压湿蒸汽低压湿蒸汽低压气体低压气体制冷压缩机的种类和分类制冷压缩机的种类和分类制冷压缩机根据其工作原理可分为容积型和速度型两大类1、压缩机的种类1)容积型压缩机用机械的方法使密闭容器的容积变小，使气体压缩而增加其压力的机器，成为容积型压缩机。它有两种结构形式：往复式(活塞式)和回转式压缩机类型容积型容积型Screw双螺杆式压缩机双螺杆式压缩机容积型容积型Reciprocating往复式压缩机往复式压缩机容积型容积型Scroll涡旋式压缩机涡旋式压缩机容积型容积型Screw单螺杆式压缩机单螺杆式压缩机转子转子星轮星轮半封闭式压缩机实物图片半封闭式压缩机实物图片 连杆与活塞组件连杆与活塞组件低温吸气冷却电机低温吸气冷却电机结合面结合面特点特点:1)1)机体结构机体结构:压缩压缩机与电机共机体和机与电机共机体和共主轴共主轴,但气缸体与但气缸体与电机室设有结合面电机室设有结合面,易于修理又减少了易于修理又减少了泄漏泄漏.2)2)电机和气缸体的电机和气缸体的冷却方式冷却方式:低温吸气冷却。适低温吸气冷却。适用于制冷量和输气用于制冷量和输气量大的空调和中温量大的空调和中温压缩机压缩机附件螺杆机.avi2)速度型压缩机用机械的方法使流动的气体获得很高的流速,然后在扩张的通道内使气体的流速减少，使气体的动能转化为压力能，从而达到提高气体压力的目的,这种机器称为速度型压缩机。如离心式制冷压缩机速度型速度型Centrifugal离心式压缩机离心式压缩机制冷压缩机分类结构图制冷压缩机制冷压缩机容积式容积式速度型速度型活塞式活塞式回转式回转式滚动转子式滚动转子式滑片式滑片式单螺杆式单螺杆式双螺杆式双螺杆式蜗旋式蜗旋式离心式以比泽尔活塞制冷压缩机为例，系统讲述比泽尔压缩机特点、应用、以及常用故障处理。一、比泽尔压缩机的形式分类及型号压缩机的形式分类压缩机的形式分类1).单级半封闭活塞式压缩机a.八角型系列半封闭压缩机型号说明：4DC-5.2(Y)44DC-10.2(Y)4：表示-4缸 D：表示-缸径X行程C：表示-八角型 5：表示-5HP2：表示-第二代压缩机 44：表示-两台4缸对接Y：表示-聚脂油（R134a/R404A/507)不标Y表示的是用矿物油C8 系列系列C4 系列系列C6系列系列C4 八角机系列 侧视图 曲轴箱加热器(可选件)-插入套管内-PTC 控制吸、排气截至阀可以按90为单位旋转C4 八角机系列 正视图连接“Delta-P“电子油压开关排油堵 甩油盘甩油盘回气回气排气排气紧凑设计的紧凑设计的 4NCS-20.2制冷剂流向制冷剂流向润滑油流向润滑油流向八角型压缩机型号八角型压缩机型号型号排气量 m3/h(50HZ)2KC-05.24.062JC-07.25.212HC-1.2/2.26.512GC-2.27.582FC-2.2/3.29.542EC-2.2/3.211.362DC-2.2/3.213.422CC-3.2/4.216.244FC-3.2/5.218.054EC-4.2/6.222.724DC-5.2/7.226.844CC-6.232.48b.半封闭压缩机5.5HP100HP（50以上的为对接机）型号说明：4G-30.2（Y）66F-100.2 S6F-30.24：表示-4缸压缩机 6：表示-6缸压缩机G：表示-缸径X行程30：表示-输入功率 HP2：表示-第二代压缩机Y：表示-聚脂油（R134a、R404A、R507制冷剂用油，不带Y的表示B5.2油，适用R22（R12、R502）66：表示-6缸对接机 S：表示-双级机 2)半封闭活塞式制冷压缩机：4缸压缩机：4Z-5.2（Y）至4G-30.2（Y）6缸压缩机：6J-22.2（Y）至6F-50.2（Y）八缸八角型压缩机型号：8GC-60.2（Y）排气量：185 m3/h8FC-70.2（Y）排气量：221 m3/h制冷剂：R22、R407C、R404A、R507A应用范围：适用中、高温工况蒸发温度：R22、R407C 12.5-20 R404A、R507A 7.5-20 二、比泽尔活塞式制冷压缩机的应用1、单级制冷压缩机的特点及应用a.通用：R134a，R404A，R407C和R22 同一种形式的压缩机，可以使用任何制冷剂b.高效节能：采用由耐冲击的弹簧钢制造的高效率工作阀片、最小 的死点间隙、高效、大体积电机使压缩机在高效状态下运行。c.使用寿命长：低摩擦活塞连杆、镀鉻活塞环、表面硬化处理的曲轴、大容量的油泵、专利回油系统使压缩机运行更加可靠，时间更长。d.高效的能量调节 4缸压缩机：50%（选购件）6缸压缩机：33%和66%(选购件）e.振动小、噪音低：4缸、6缸压缩机采用最佳的质量平衡设计。（如将甩油盘安放在远离电机侧）f.可靠的电机保护装置：采用PTC传感器对电机温度和排气温度（选购件）进行监控。g.体积小、重量轻h.一种压缩机配置两种电机，使其适用不同的运行工况三、比泽尔压缩机个零件的介绍比泽尔压缩机个零件的介绍1.曲轴曲轴 一般曲轴的制造材料为球墨铸铁，并进行氮化处理，以便增加曲轴的耐磨性，图为比泽尔压缩机曲轴。它经过100%的动平衡的监测，表面经过特殊的处理，高精度的加工，使之更加耐磨，压缩机运动起来更加平稳 2.活塞连杆组件活塞连杆组件 图示是比泽尔的活塞连杆组建，与其他一些公司在设计上有所不同。比泽尔在连杆的大头上涂有“PTFE”涂层，并在活塞销上也有该涂层，这样一来压缩机在运转时几乎无金属的细小颗粒磨损下来。而其他的压缩机在连杆的大头是铅锌铜合金的瓦片的设计，这样一来在运转的过程中将有一些细小的金属颗粒杂质进入到系统统中去，这些细小的金属杂质会通过压缩机的过滤网，打在压缩机的电机上，损伤电机的绝缘性，使压缩机的寿命降低。在一些国产的压缩机由于没有磁性油堵设计，这些细小的金属杂质被连杆运动时抛起来，从而孙华压缩机的阀片及阀板的阀口，造成气体反复压缩、排气温度过高，引起压缩机的更多故障。3.阀板组件阀板组件 在整个制冷系统的安装调试过程中很难避免有一些杂质，那么在压缩机运行过程中阀板及阀片就有可能被损坏，从而引起压缩机其他故障。下图是比泽尔活塞式压缩机的阀板，在吸气阀片垫的设计上与其他厂家设计有所不同。比泽尔的设计为弹簧钢，具有弹性，在吸气阀片的运动过程中，它具有排除杂滓的作用，最大限度的保护了吸气阀片 其他厂家的设计为石棉橡胶垫，它对杂滓具有吸附的作用。如客户的系统有一些杂滓，将损坏吸气阀片，损坏的吸气阀片容易掉进气缸内造成“拉缸”。由于目前所有的进口及合资企业生产的压缩机均无气缸头，严重的将是整个机体报废4.油泵油泵 在强制润滑的压缩机中，油泵是一个重要的部件，是一个可以正方两个方向运动的部件，但在一些国产的压缩机的制造过程中由于精度的问题，会引起在改变方向时，压缩机不供油的现象。下图就是比泽尔压缩机一个高加工精度的比泽尔油泵二、螺杆式制冷压缩机阴转子阴转子 阳转子阳转子 吸气端座吸气端座 排气端座排气端座 气缸气缸 滑阀滑阀 2.1、组成、组成 螺杆式压缩机的工作原理及过程螺杆式压缩机的工作原理及过程 依靠啮合运动着的依靠啮合运动着的一对阴阳转子，借助一对阴阳转子，借助它们的齿、齿槽与机它们的齿、齿槽与机壳内壁所构成的呈壳内壁所构成的呈“V”字形的一对齿字形的一对齿间容积呈周期性大小间容积呈周期性大小变化，来完成制冷剂变化，来完成制冷剂气体气体吸入吸入压缩压缩排排出出的工作过程。的工作过程。附件螺杆机气体压缩过程.avi附件螺杆机.avi2.2、螺杆机的分类、螺杆机的分类按转子数量可分为：a.单螺杆机 b.双螺杆机 按结构特点可分为：a.开启式螺杆机 b.半封闭式螺杆机 c.全封闭式螺杆机 单螺杆单螺杆转子转子星轮星轮双螺杆双螺杆2.3 螺杆压缩机的特点螺杆压缩机的特点 1 1）工作于中型制冷量范围内，易损件）工作于中型制冷量范围内，易损件 少，有利于实现操作自动化，可靠性和效率少，有利于实现操作自动化，可靠性和效率较高；较高；2 2）加工精度高，价格较高，噪声大；）加工精度高，价格较高，噪声大；3 3）部分负荷的效率较高，无活塞式的液击）部分负荷的效率较高，无活塞式的液击和离心式的喘振现象；和离心式的喘振现象；4 4）采用喷油方式，需要喷入大量油而必须）采用喷油方式，需要喷入大量油而必须配置相应的辅助设备。配置相应的辅助设备。2.4、输气量调节 螺杆式压缩机输气量调节的方法主要有吸入节流调节、转停调节、变频调节、滑阀调节、柱塞阀调节。目前用的最多的是滑阀调节和柱塞式调节。滑阀调节工作原理：通过滑阀的移动使压缩机阴阳转子的齿间基元容积在齿面接触线从吸气端向排气端移动的前一段时间内，通过滑阀回流孔仍与吸气孔口相通，并使部分气体回流到吸气空口。即通过改变转子的有效工作长度来达到输气量调节的目的。附件能量调节.avi2.5、螺杆制冷压缩机附属设备1.油分离器2.油冷却器3.油过滤器4.油泵5.油压调节器6.吸气过滤器7.连轴器其他制冷压缩机 滚动转子式、蜗旋式、离心式、滑片式、旋叶式、螺旋叶式、斜盘式滑片式制冷压缩机工作模拟滑片式制冷压缩机工作模拟 结构简单，制造容易，操作和维修保养方结构简单，制造容易，操作和维修保养方便，主要缺点是滑片机械磨损较大。便，主要缺点是滑片机械磨损较大。斜盘式压缩机斜盘式压缩机 AAAA活塞活塞气缸气缸斜盘斜盘主轴主轴 斜盘式压缩机无曲柄斜盘式压缩机无曲柄连杆或曲柄连杆或曲柄滑块机构，多列活塞滑块机构，多列活塞布置，往复惯性力和力矩易平衡，特别适用于高速原动机驱动布置，往复惯性力和力矩易平衡，特别适用于高速原动机驱动的往复压缩机，广泛用于汽车空调。的往复压缩机，广泛用于汽车空调。蜗旋式制冷压缩机过程模拟蜗旋式制冷压缩机过程模拟涡旋盘涡旋盘整机整机工作过程工作过程 涡旋压缩机在主涡旋压缩机在主轴旋转一周的时间内，轴旋转一周的时间内，仅有的进气、压缩、仅有的进气、压缩、排气三个工作过程是排气三个工作过程是同时进行的，外侧空同时进行的，外侧空间与吸气口相通，始间与吸气口相通，始终处于吸气过程，内终处于吸气过程，内侧空间与排气口相通，侧空间与排气口相通，始终处于排气过程。始终处于排气过程。滚动转子式压缩机的工作原理滚动转子式压缩机的工作原理 转子的主轴在原动机拖动下转子的主轴在原动机拖动下旋转时，偏心转子紧贴着汽缸内旋转时，偏心转子紧贴着汽缸内壁面回转，造成月牙状空间容积壁面回转，造成月牙状空间容积周期性的变化，完成吸排气和压周期性的变化，完成吸排气和压缩过程。缩过程。滚动转子工作过程滚动转子工作过程a.压缩过程开始 b.压缩过程结束，排气过程开始 理论最大吸入容积 c.排汽过程结束 离心式压缩机离心式压缩机增速器增速器 闭式叶轮闭式叶轮 离心式压缩机的工作原理离心式压缩机的工作原理 离心式制冷压缩机离心式制冷压缩机属于速度型压缩机，属于速度型压缩机，是靠高速旋转的叶轮是靠高速旋转的叶轮对气体做功，以提高对气体做功，以提高气体的压力，叶轮进气体的压力，叶轮进口处形成低压，气体口处形成低压，气体由吸气管不断吸入，由吸气管不断吸入，蜗壳处形成高压，最蜗壳处形成高压，最后引出压缩机外，完后引出压缩机外，完成吸气成吸气压缩压缩排气排气过程。过程。叶轮叶轮3蜗壳蜗壳4吸气室吸气室2A）单级压缩机）单级压缩机 半半开开式式叶叶轮轮 叶轮叶轮 a)闭式闭式b)半开式半开式 叶轮加工比较复杂，精度要求高。当使叶轮加工比较复杂，精度要求高。当使用氟利昂制冷剂时，通常用铸铝叶轮用氟利昂制冷剂时，通常用铸铝叶轮。对于多级离心式制冷压缩对于多级离心式制冷压缩机，则利用弯道和回流器再机，则利用弯道和回流器再将气体引入下一级叶轮进行将气体引入下一级叶轮进行压缩。压缩。下一级下一级1叶轮叶轮 2扩压器扩压器3弯道弯道 4回流器回流器 B）多级压缩机）多级压缩机 离心式制冷压缩机特点离心式制冷压缩机特点外形尺寸小、重量轻、占地面积小。外形尺寸小、重量轻、占地面积小。动平衡特性好，振动小。动平衡特性好，振动小。磨损部件少，连续运行周期长。磨损部件少，连续运行周期长。传热性能高。传热性能高。易于实现多级压缩和节流，实现多种蒸发温度易于实现多级压缩和节流，实现多种蒸发温度。能够经济地进行无级调节。能够经济地进行无级调节。若用经济性高的工业汽轮机直接驱动。节能效果更好。若用经济性高的工业汽轮机直接驱动。节能效果更好。转速较高，对轴端密封要求高。转速较高，对轴端密封要求高。当冷凝压力较高时会发生喘振现象。当冷凝压力较高时会发生喘振现象。制冷量较小时，效率较低。制冷量较小时，效率较低。谢谢大家！Thank you for everyone!
