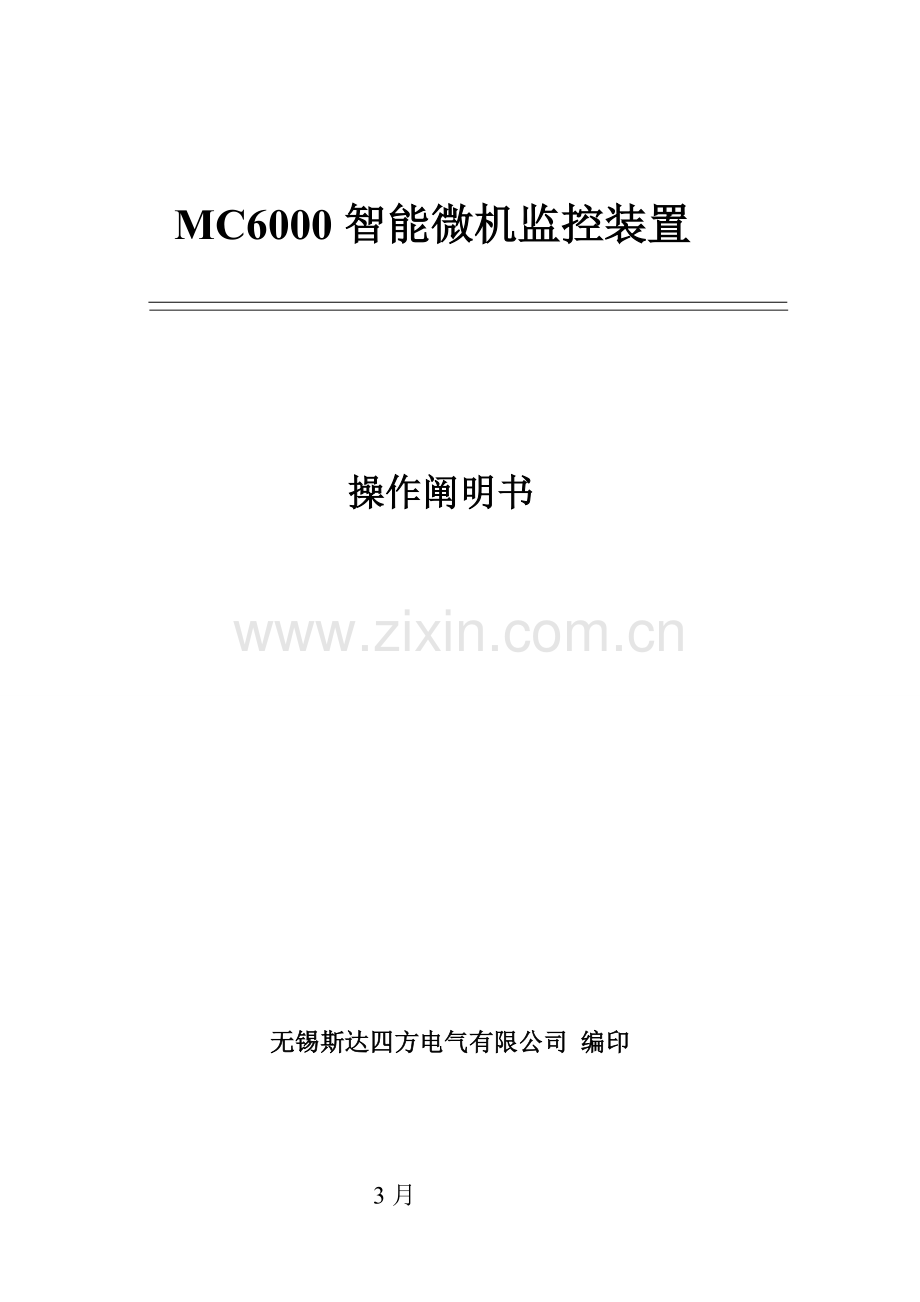

MC6000智能微机监控装置

操作阐明书

无锡斯达四方电气有限公司 编印

3月

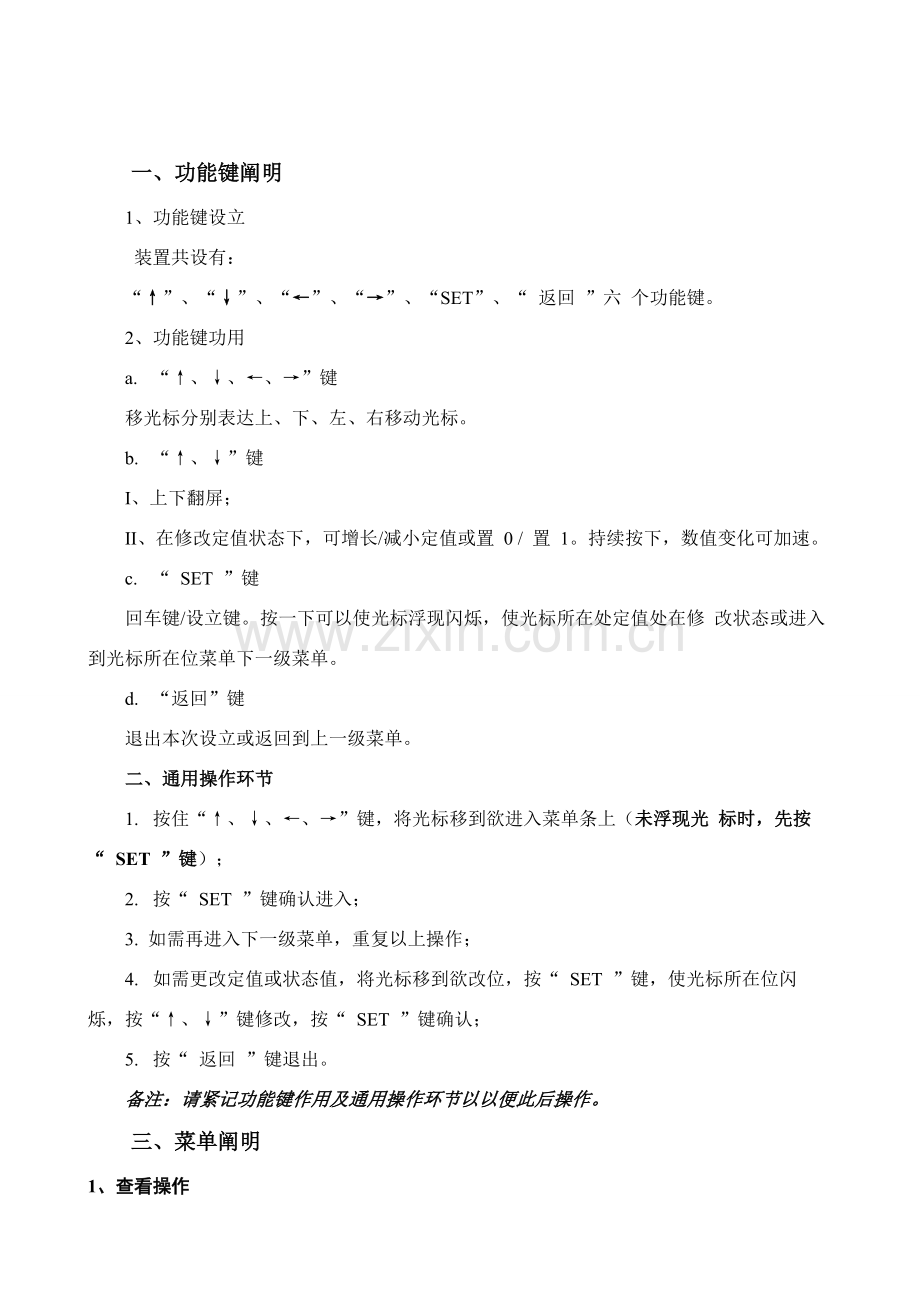

一、功能键阐明
1、功能键设立
装置共设有：
“↑”、“↓”、“←”、“→”、“SET”、“ 返回 ”六 个功能键。
2、功能键功用
a. “↑、↓、←、→”键
移光标分别表达上、下、左、右移动光标。
b. “↑、↓”键
I、上下翻屏；
II、在修改定值状态下，可增长/减小定值或置 0 / 置 1。持续按下，数值变化可加速。
c. “ SET ”键
回车键/设立键。按一下可以使光标浮现闪烁，使光标所在处定值处在修 改状态或进入 到光标所在位菜单下一级菜单。
d. “返回”键
退出本次设立或返回到上一级菜单。
二、通用操作环节
1. 按住“↑、↓、←、→”键，将光标移到欲进入菜单条上（未浮现光 标时，先按 “ SET ”键）；
2. 按“ SET ”键确认进入；
3. 如需再进入下一级菜单，重复以上操作；
4. 如需更改定值或状态值，将光标移到欲改位，按“ SET ”键，使光标所在位闪 烁，按“↑、↓”键修改，按“ SET ”键确认；
5. 按“ 返回 ”键退出。
备注：请紧记功能键作用及通用操作环节以以便此后操作。
三、菜单阐明
1、查看操作
开机或持续按“返回”键到“主菜单”屏（见图2）。主菜单下 各级菜单下内容分别为本装置监视各种重要数据。顾客可进入这些菜单，察看相应被监视数据或理解欲知内容。
主 菜 单
-07-01 08∶10∶10
事件信息 运营记录
电池数据 母线数据
高频电源 馈出支路
交流输入 运营控制

(图 2)

a. 事件信息
本装置监视到所有异常及开关量动作信息。该信息记录了事件或异常发生时间及 详细内容。（如图3）
备注：此屏信息可被打印备份。系统最多显示记忆255条事件信息，超过某些自动溢出

- 07- 01 08∶11∶10
NO. 01
直流屏总报警动作
均充电复归
1#高频电源通讯失败
- 07- 01 08∶11∶11
- 07- 01 08∶12∶10
- 07- 01 08∶13∶10
2#充电机失压

(图 3）

b. 电池数据
可查看到电池组/电池单体电压、电流、内阻、温度等参数及与其有关充电机电 压、电流以及电池组均/浮充、放电等运营状态和充入/放出安时（Ah）数（如图4，5，6）。注意：只有进行过内阻测定，单电池内阻值才有显示。

单电池电压： Ⅰ Ⅱ
显 示 菜 单
电池组数据： Ⅰ Ⅱ
单电池内阻： Ⅰ Ⅱ
-07-01 08∶10∶10

(图 4）

Ⅰ 组电池电压 V
01# 13.63V 02# 13.62V
03# 13.63V 04# 13.62V
05# 13.63V 06 # 13.62V
07# 13.63V 08# 13.62V
09# 13.63V 10# 13.62V
11# 13.63V 12# 13.62V
13# 13.63V 14# 13.62V
17# 13.63V 18# 13.62V
15# 13.63V 16# 13.62V
Ⅰ 组电池 ： 浮充电
1 # 充电机电压 243.6 V
2 # 充电机电压 243.5 V
电池组电压 243.0 V
电池组电流 0.65 A
电池组温度 18.3℃
总计充入容量 12.8AH

(图 6）
(图 5）

c. 高频电源：
与高频开关电源模块有关数据。如交流输入电压、模块直流输出电压/电流、内部散 热器温度等。（如图7）
1 # 高 频 电 源
运 行 状 态 开
交 流 输 入 398.6V
输 出 电 压 244.0V
输 出 电 流 7.53A
设 备 温 度 27.4℃
-07-01 08∶10∶10

(图 7）

d. 交流输入：
交流监控单元所监视交流输入电源有关数据及状态。（如图8）

交 流 输 入
馈电 Ⅰ= OFF Ⅱ= ON
-07-01 08∶10∶10
L1 ： 222.3 V 223.2 V
L2 ： 222.3 V 223.2 V
L1 ： 3.45A
L3 ： 222.3 V 224.2 V
L2 ： 3.53A
L3 ： 3.48A

(图 8）

e. 运营记录：
蓄电池运营过程中充电、放电数据记录及充放电曲线。
（如图9、10）

(图 10）
I 组 充 电
充入容量 102.5AH
时间 电压 电流
0∶00 196.8 10.1A
0∶30 200.8 10.1A
1∶00 202.2 10.1A
1∶30 203.5 10.1A
2∶30 206.0 10.1A
2∶00 204.8 10.1A
-07-01 08∶10∶10
显 示 菜 单
I 组充电 ： 曲线 数据
I 组放电 ： 曲线 数据
Ⅱ 组充电 ： 曲线 数据
Ⅱ 组放电 ： 曲线 数据
(图 9）

f. 母线数据：
涉及母线总电压、正负对地电压和正负对地电阻等数据及主开关状态信息。
（如图11、12、13）

(图 11）
显 示 菜 单
-07-01 08∶10∶10
母 线 电 压
母 线 绝 缘
主开关(熔断器)状态

I、母线数据显示

(图 12 )
合闸母线电压 243.3V
-07-01 08∶10∶10
控制母线电压 220.3V
控制母线电流 2.35 A
母 线 监 测

Ⅱ、主开关(熔断器)状态显示

(图 13）
I 组电池熔断器复归
I 段母线馈电开关合闸
I 组斩波器故障复归

备用开关 I 合闸

g. 馈出支路：
馈出支路接地检测单元监测馈出支路接地电流及馈出开关工作状态。
（如图14）
(图 14）
支路接地电流 mA
-07-01 08∶10∶10
NO. AS (+M) (-M)
01 0.00 0.00
02 0.00 0.00
03 0.00 0.01
04 0.00 0.00
05 0.02 0.00
06 0.00 0.00
07 3.06 0.00
08 0.00 0.00

h. 运营控制：
进入“控制菜单”。

2、控制操作
从“主菜单”下“运营控制”进入控制操作。控制菜单下操作重要涉及人工对蓄电池组充、放电控制；内阻测定；数据打印输出操作及系 统时钟校准和查看软件版本信息。（如图15）
-07-01 08∶10∶10
控 制 菜 单
电池充放 高档设定
打印输出 系统组态
(图 15）

a.电池充放
对蓄电池组充、放电控制及内阻测定。（如图16、）
备注：蓄电池组活化过程可无人工干预。装置出厂默认设立每月31日8点自动均充。

(图 16）
充 放 电 控 制
I 组均衡充电 OFF
Ⅱ 组均衡充电 OFF
I 组容量考核 OFF
I 组内阻测定 OFF
Ⅱ 组内阻测定 OFF
Ⅱ 组容量考核 OFF

b. 打印输出
将事件信息内容或充、放电数据/曲线打印输出备份。（如图17）

(图 17）
打 印 输 出
-07-01 08∶10∶10
打印内容 ∶ 事件信息
打印计数 = 0 5
事件NO. = 0 0
电源开关 ∶ ON

c. 时间设定
对系统时钟校准修改。（如图18）

时 间 设 定
-07-01 08∶10∶10
-07-01 08∶10∶10
(图 18）

d. 设备信息
本装置型号、软件版权版本信息。（如图19）

无锡斯达四方电气公司
微 机 型 直 流 屏
GZDW - 6000
-07-01 08∶10∶10
SN/010000
.com
c_.08.08 V1.33
(图 19）

3、高档设定
从“控制菜单”进入“高档设定”菜单，进行高档设定操作。高档设定操作是指顾客依照其详细状况和规定，对诸如：微机报警动作阀值、均/浮充转换条件及放电深度、监视模仿量校准、接地检测方式选取、馈出支路有关设定、与通讯有关设定以及惯用声响报警/显示背光/清零记录操作或设定。（如图20）
警告：恰当、对的修改和设定可使本装置系统更好满足顾客详细状况和规定；不 适修改或设定也许导致本装置系统无法正常工作或使装置监控直流电源柜系统危险运营。
(图20）
高 级 设 定
Pass word 关
-07-01 08∶10∶10
Password ?

a. PASSWORD：
进入“高档设定”菜单操作口令。在“高档设定屏”被设立为“关”状态时，进入高档设定菜单必要对的输入口令。厂商出厂默认口令值为 “”。顾客修改后新口令及在“高档设定”下所作修改必要在“Save setup？”栏保存后方才生效。顾客设定或修改值若不想保存，可“LOAD FAC-VAL”（装载出厂值）恢复出厂默认值设立。（如图21）
注意：退出“高档设定”屏时，建议将高档设定屏设定为“关”状态。
-07-01 08∶10∶10
高 级 设 定
Password 接地设定
报警定值 馈出支路
控制定值 通讯设定
量程设定 惯用控制
(图21）

b. 报警定值
顾客依照详细状况及运营规定而对直流电源柜系统内重要参数，如：蓄电池、母线电 压、接地电阻/电流等报警动作阀值进行重新设定或修改。（如图22）

(图22）
报 警 定 值
电池组过电压动作 > 2650
电池组过电压复归 ＄ 2600
电池组欠电压动作 < 2100
电池组欠电压复归 ＄ 2200
零流报警电流 < 10
零流报警延时 = 440

c. 控制定值
顾客对均/浮充转换条件及放电深度等参数，如：自动转换控制时间、截止电压、电 流等外部条件设定或修改；还可在此菜单下设定电池组均/浮充电流。（如图23）
警告：不适设定或修改可导致蓄电池危险运营。

(图23-2）
控 制 定 值
电池均充电流 = 1000
电池浮充电流 = 800
电流调节系数 ％ 50
均浮充温度系数 ％ 30
-07-01 08∶10∶10
控 制 定 值
均充复归 1 电压 > 2590
均充复归 2 电流 < 10
均充复归 2 延时 = 60
均充复归3 电流 > 1200
均充复归 3 延时 = 2
均充复归 4 时间 = 440
(图23-1）

阐明：“报警定值”和“控制定值”屏上显示电压值为一位小数点；电流值为两位小数 点；实际时间值为屏显值乘以3分钟。
d. 量程设定
即对装置监视量显示值调节，使装置显示值与被监视量实际值一致。（如图24- 25）

(图25）
I 组 量程设定
电池组电流 1.20A
零点 = 8215
量程 = 13613
电池组温度 13.2℃
量程 = 10000
(图24)
量 程 设 定
I 组 电 池 监 测 量
Ⅱ 组 电 池 监 测 量
母 线 绝 缘
单 电 池 电 压 监 测
交 流 监 测
-07-01 08∶10∶10

e. 接地设定
可设定采用平衡电桥或不平衡电桥方式选取接地检测。（如图26）

(图26）
接 地 设 定
-07-01 08∶10∶10
母联开关 ∶ 关
母线不平衡电阻∶ 关

f. 馈出组态
馈出支路检测单元工作方式及有关设定。（如图27、28）
(图27）
馈 出 支 路
-07-01 08∶10∶10
量 程 零 点 设 定
地 址 设 定
(图28）
馈 出 支 路
量程零点设定 ?YES
测量值归零 ? YES
支路定点 = 05 #
05 # 馈出支路
0.0 0.0 mA
量程 零点
-07-01 08∶10∶10

g. 通讯设定（如图29）
与后台上位机之间通讯联系有关设定。可设定内容：
I、通讯规约（本装置随机自带八种规约）
II、波特率
III、源地址、目地址
Ⅳ、遥测、遥信（事件）数量
Ⅴ、延迟时间
(图29）
通讯规约： ISA 2.01
通讯Baud： 2400
通讯地址： 0 1 D
通讯源地址： 0 0 D
遥测量 NO.1 = 201 D
遥信量 NO.1 = 0 8 D
遥控遥调 ? OFF
通讯延时 (ms) 0 0

备注：关于通讯设定项详细含义及规定见《通讯规约阐明》
h. 惯用控制（如图30）
(图30）
常 用 控 制
惯用控制
清零记录
系统自检
-07-01 08∶10∶10

I、惯用控制（如图31）
即报警音响开/关及时间、显示背光延时及自动换屏时间设立。
(图31）
常 用 控 制
-07-01 08∶10∶10
Sound 报警 开
Sound 延时 05Sec
自动显示延时 05Sec
自动背光延时 30Sec

II、清零记录
本机自带看门狗程序，历史事件及运营状态不会因装置掉电而丢。“清零记录”即人 工清除历史事件记录或使系统复位（如图32）

(图32）
清 零 记 录
-07-01 08∶10∶10
清零记录 ? ON
系统复位 ? ON

系统复位 ? ON

4 、系统组态
通过对系统内存有关地址单元修改，以实现本装置顾客化设定。
此过程由本厂调试人员进行。

无锡斯达四方电气有限公司

阮仁虎
