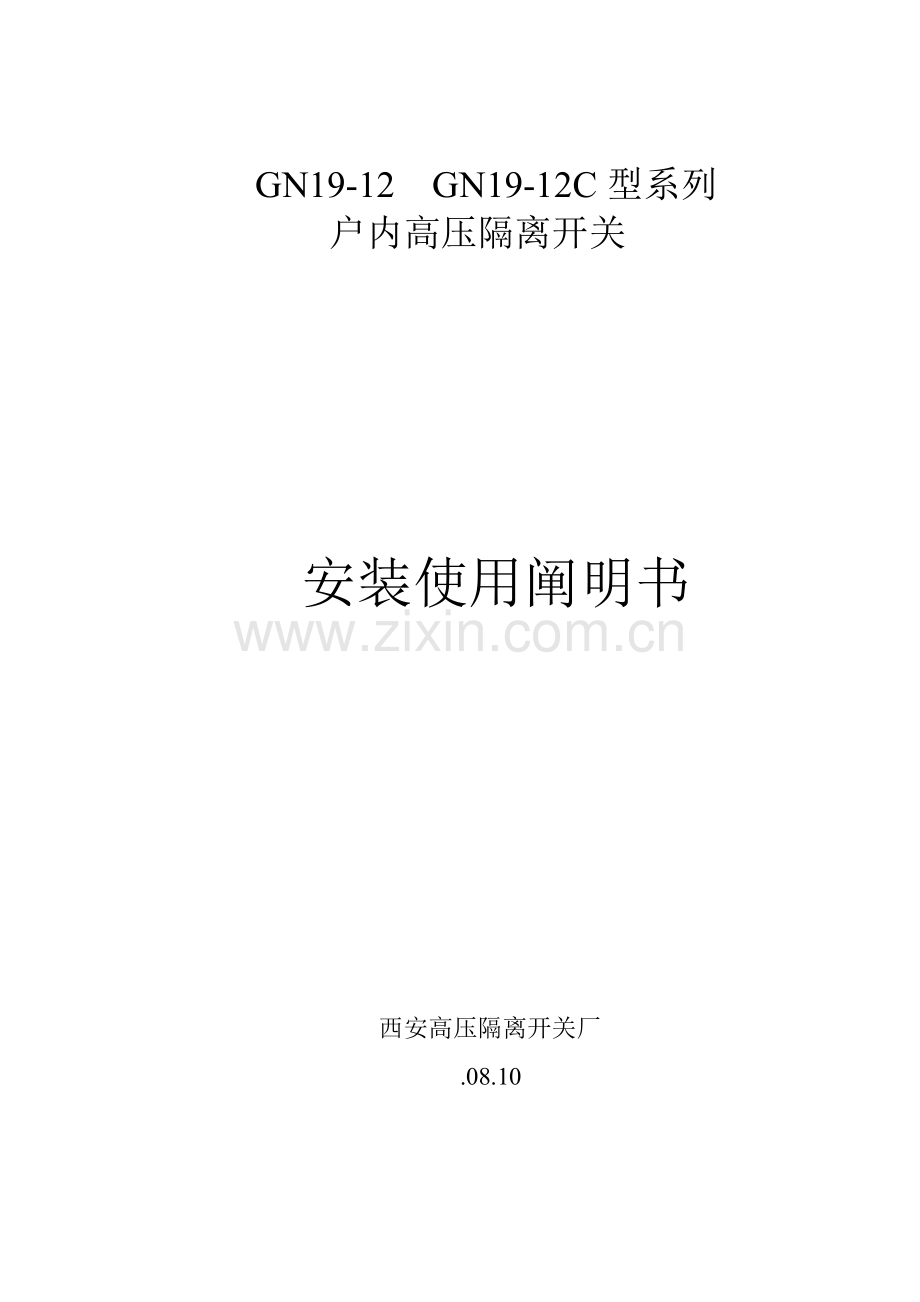

GN19-12 GN19-12C型系列
户内高压隔离开关

安装使用阐明书

西安高压隔离开关厂
.08.10

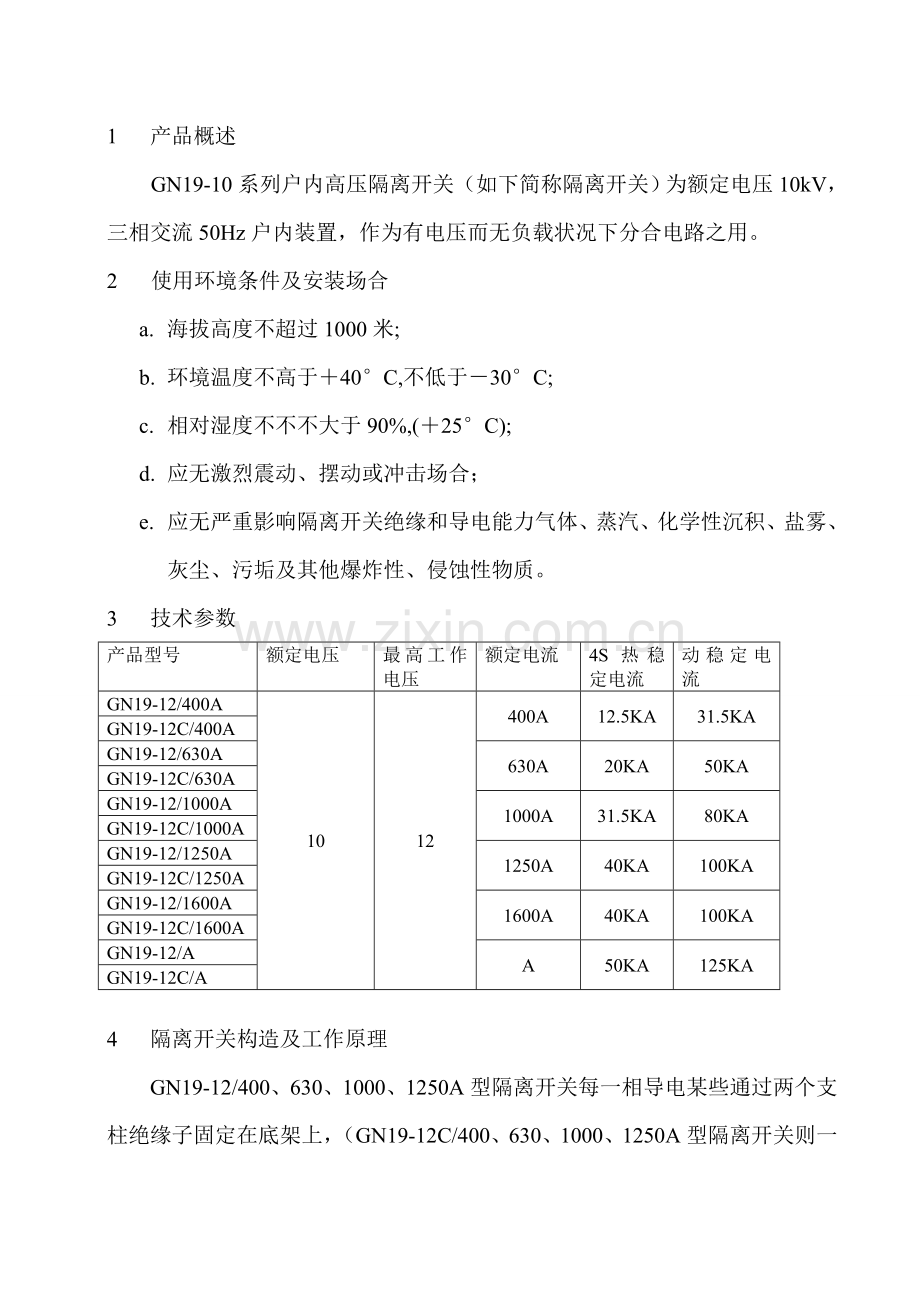

1 产品概述
GN19-10系列户内高压隔离开关（如下简称隔离开关）为额定电压10kV，三相交流50Hz户内装置，作为有电压而无负载状况下分合电路之用。
2 使用环境条件及安装场合
a. 海拔高度不超过1000米;
b. 环境温度不高于＋40°C,不低于－30°C;
c. 相对湿度不不不大于90%,(＋25°C);
d. 应无激烈震动、摆动或冲击场合；
e. 应无严重影响隔离开关绝缘和导电能力气体、蒸汽、化学性沉积、盐雾、灰尘、污垢及其他爆炸性、侵蚀性物质。
3 技术参数
产品型号
额定电压
最高工作电压
额定电流
4S热稳定电流
动稳定电流
GN19-12/400A
10
12
400A
12.5KA
31.5KA
GN19-12C/400A
GN19-12/630A
630A
20KA
50KA
GN19-12C/630A
GN19-12/1000A
1000A
31.5KA
80KA
GN19-12C/1000A
GN19-12/1250A
1250A
40KA
100KA
GN19-12C/1250A
GN19-12/1600A
1600A
40KA
100KA
GN19-12C/1600A
GN19-12/A
A
50KA
125KA
GN19-12C/A

4 隔离开关构造及工作原理
GN19-12/400、630、1000、1250A型隔离开关每一相导电某些通过两个支柱绝缘子固定在底架上，（GN19-12C/400、630、1000、1250A型隔离开关则一种为支柱绝缘子，一种为瓷套绝缘子）三相平行安装、导电某些由触刀、静触头、触座（或导电杆）构成。每一相触刀中间均连有拉杆绝缘子，拉杆绝缘子与安装在底架上主轴连接。主轴通过手柄与连杆（顾客自备）和CS6-1型手力操动机构相连在一起连动。
触刀由两片槽型铜板构成，它不但增大了触刀散热面积对减少温度有利，并且提高了触刀机械强度，使开关动热稳定性提高，触刀一端通过（销轴）安装在触座上（或导电杆上）。另一端与静触头相连接，而触刀接触压力通过两端弹簧来维持。GN19-12(C)/1000、1250A在接触处安装有磁锁板，加磁锁板目是，当很大短路电流通过时增强了触刀两槽型触刀之间吸引力。亦增强了接触处接触压力，因而提高了开关 动热稳定性。GN19-12©/400、630A隔离开关通过电流小，因而无需加磁锁板。
底架装配：由底架、主轴、限位板、停挡及挡圈构成。限位板重要用来保证导电触刀“分”“合”时所得到规定终点位置。
5 安装与调节
5.1安装前准备工作
5.1.1打开包装箱，按照装箱单检查产品备件及随机附带技术文献与否齐全，检查产品在运送过程中有无损伤。
5.1.2清除产品内灰尘、污物，仔细擦拭瓷绝缘子及底架表面。
5.1.3在所有机械摩擦部位涂上工业凡士林
5.2隔离开关与手力操动机构可垂直，水平或倾斜安装在开关柜内或墙上。
5.3隔离开关安装高度普通为2.5-6米（隔离开关转轴至地面距离）手力机构安装位置。手柄支点至地面距离为1-1.3米。
5.4安装后CS6-1手力机构手柄转动角度应为GN19-12\GN19-12C型隔离开关分合时主轴转动角度相配合，调节过程按下列方式进行。
a.连接隔离开关合手力机构连杆由连接片和3/4水煤气管（顾客自备）构成。杆两端与连接片相接，一端连接片可通过螺栓调节连杆长度，管长度由手力机构与隔离开关位置来拟定。如果手力机构输出臂与隔离开关位置来拟定。如果手力机构输出臂与隔离开关主轴上拐臂不在同一平面上，可以调节螺栓长短。连杆焊接图见图一。
b.依照调节规定拟定隔离开关主轴拐臂初始角度，然后打孔定位销，固定拐臂。
c.CS6-1手力机构从合闸到分闸位置与隔离开关停挡开始与终结位置相适应，可通过手力机构中扇形板上不同连接孔来调节。
5.5隔离开关调节后进行3-5次操作，不容许有卡住或其他妨碍其动作不正常现象。
5.6操作时手力操作机构手柄向上时，隔离开关应为闭合位置、手柄向下时应为打开位置、在分合位置时，机构定位销应可靠锁住手柄以免误操作。
5.7隔离开关分闸后同一极断口最短距离不得不大于150mm。
5.8按图9-11在辅助开关动作不符合规定期，可调节联动臂上孔位置，使辅助开关触头精确闭合。虽然手力机构达到分闸位置时，辅助开关常分触头应在闭合位置。
5.9辅助开关批示隔离开关分合信号应在隔离开关触刀通过其所有行程75%后方可给出，批示隔离开关合闸信号应在隔离开关触刀与触头接触后来方可给出。
5.10接地线接触必要良好，接地回路电阻不得超过3欧姆。
5.11接线端与母线接连处接触必要良好，固定可靠，避免隔离开关受到从母线方面传来机械应力。
5.12固定隔离开关在墙上螺钉其插入深度应不不大于：
砖墙90mm 水泥墙75mm
5.13触刀与静触头接触应良好，压力弹簧对触头接触面正压力应达到下列数值：
400A 392±29N 630A 431±39N
1000A 441±44N 1250A 441±44N
接触压力测量可由弹簧尺寸来检查，详细尺寸由制造厂提供。
6 外形尺寸及安装尺寸见图。
7 使用与维护检修
7.1隔离开关必要在线路与电源切断时即不带电状况下，方能
进行检修。
7.2隔离开关分闸后，必要将附在机构轴销插入基座上孔内锁住锁销，以保证绝对安全。
7.3检修中对绝缘子进行详细检查与否损坏，检查触头与否接触良好。
7.4修理触头灼损处，扫除尘垢，特别是导电某些及绝缘子表面，检查完毕后在接触表面涂上一层工业凡士林。
7.5检查紧固件连接与否牢固，并检查接地某些与否良好（不容许接地螺钉松动和接触处有生锈现象。
7.6按第5.6、5.7、5.10项进行检查与否有符合处，如有则需进行调节。
7.7检查触头、触刀有严重损坏和压簧发生变形，一律进行更换，方可全使用。
7.8所有检修及安装完毕后必要进行几次分合闸实验，若欠妥当仍需进行调节，直至正常后，方可投入运营。
7.9在机构转动摩擦某些，涂上工业凡士林。
8 订货须知
8.1订货时注明：产品型号、额定电压、额定电流及手力机构型号。
8.2隔离开关与手力机构配套供应，依照顾客规定亦可单独供应。

图 1 接线孔尺寸

图 2 GN19-12/400、630A隔离开关外形尺寸

图 3 GN19-12/1000、1250A隔离开关外形尺寸

图 4 GN19-12C/400、630A外形尺寸

图 5 GN19-12C/1250、1600A外形尺寸
