《激光机触摸屏控制系统》

一、主界面

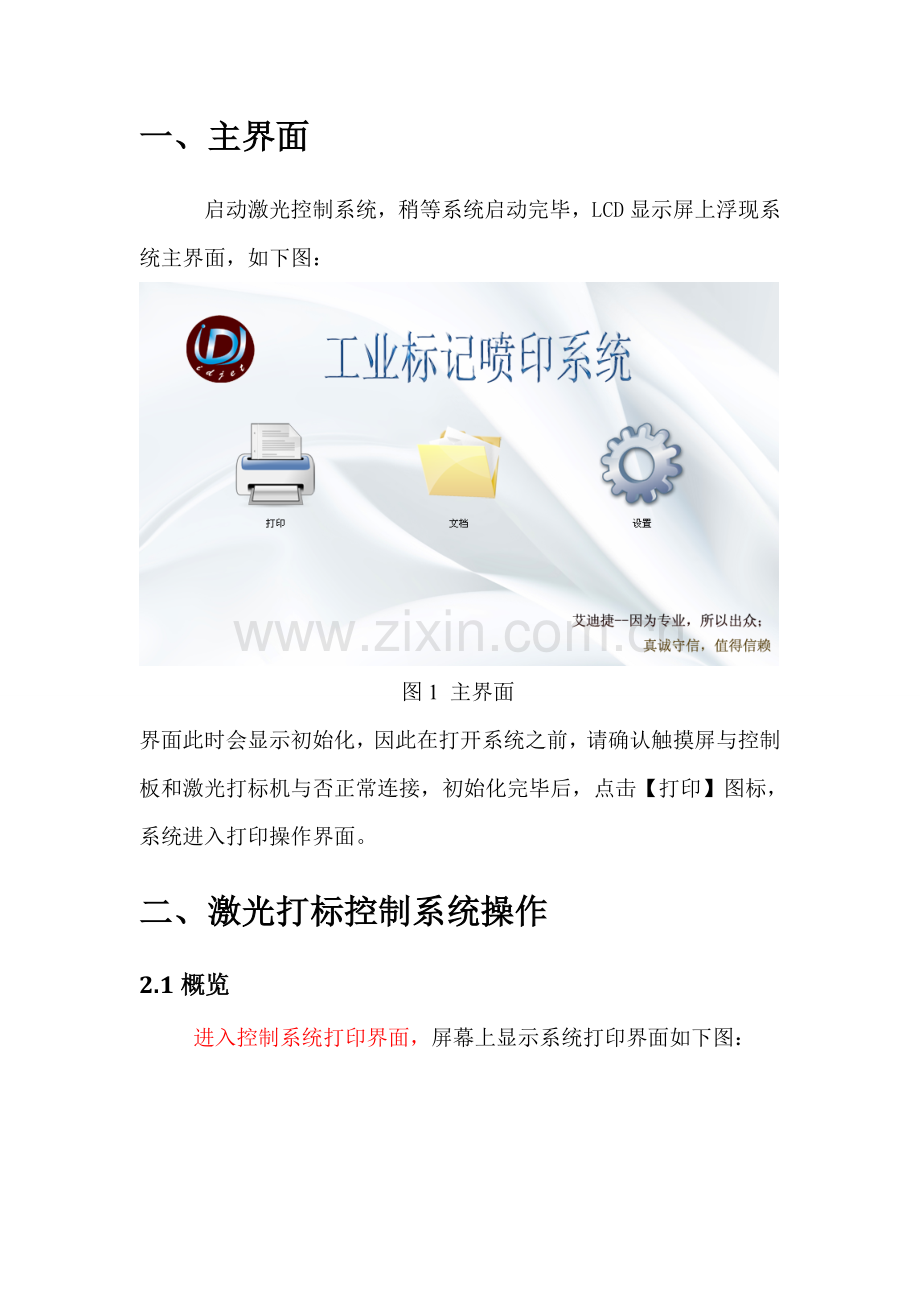

启动激光控制系统，稍等系统启动完毕，LCD显示屏上浮现系统主界面，如下图：

图1 主界面
界面此时会显示初始化，因此在打开系统之前，请确认触摸屏与控制板和激光打标机与否正常连接，初始化完毕后，点击【打印】图标，系统进入打印操作界面。
二、激光打标控制系统操作
2.1概览
进入控制系统打印界面，屏幕上显示系统打印界面如下图：

图2 系统打印界面
界面简朴清爽，中间网格区域为所见即所得标记内容显示视图，默认尺寸为100mm×100mm，右边为操作设立菜单栏，包括了各种打印参数设立以及操作。底部显示是功能按钮，左上角为主页按钮，顾客点击可直接退回到主界面，右上角为返回按钮，点击返回到上一页。
2.2、迅速入门
在这节中，咱们将简朴简介如何新增一种文档，把自己所需打标内容编辑到新增文档中，对文档有关参数进行设立，最后在工件上进行刻印出来。
新添加文档来进行打标，咱们提供有两种方式：
一、在打印界面，点击【更改文档】，如下图：

图3
点击后进入文档界面，如下图：

图4
点击界面左小角【新增】，浮现新增文档编辑名称对话框，修改名称后点击【确认】，浮现文档编辑框如下图：

图5
二、在主界面，点击【文档】功能图标，进入文档管理界面，如下图：

图6
点击【新增】按钮，浮现编辑名称对话框，修改名称后点击【确认】，浮现文档编辑框如图5.
以上两种办法都可以建立打印文档。
在编辑界面顶部菜单栏点击【新增】，选取所需要添加内容，例如文本与组合文本，如下图：

图7
添加文本后如下图：

图8
文本标记被一种黑框所包围，阐明这个文本标记是处在被选取状态，同步右边栏里标记列表，也用颜色标记选中标记，当标记处在选取状态时，可以点击右边操作页【文本】，修改文本内容，也可双击文本标记修改文本内容。如下图：

图9
标记内容可任意修改，例如将内容改成“ABCDEF”，点击确认按钮，此时可以看到视图中标记内容已经变化，如下图：

图10
当文本标记处在被选取状态时，还可以在界面右下方操作区域更改标记属性，例如字体选取与字体类型， 如下图：

图11
选取相应字体类型后，在【字体选取】选取相相应字体，如下图：

图12
这个标记咱们暂时就只修改内容。
下面咱们修改建立第二个标记，组合文本标记。组合文档包括各种组合数据类型。点击组合文本使它进入被选状态，点击右边操作栏【组合文档】，浮现如下图所示：

图13
点击【新增】，可以选取组合文本所需要添加数据类型，如下图：

图14
选取所需要数据类型，例如，选取时间后重复操作再选取序列号，如下图：

图15
当不需要已经添加数据类型时，可以在右边显示列表选中相应数据类型，点击【删除】。还可以点击【编辑】，修改被选类型内容以及各种参数，例如：静态文本可以修改其内容，如下图：

图16
在这里修改文本内容为ABCD，如下图：

图17
编辑时间可设立时间显示格式，如下图：

图18
注意：上图显示10:05:49是当前系统时间，不同步间显示不同。例如，在这里选取10:05格式，如下图：

图19
然后选取序列号，设立序列号参数，如下图：

图20

设立好序列号参数，点击【确认】，在默认状况下，标记每次打完就会自动+1，也就是说，刻印完一次后，标记变成如下图：

图21
背面序列号就会加1.
当前来拟定标记在工件上实际刻印位置，将一种做测试用工件放入刻印机工件平台，然后点击上面菜单【预览】，选取【红光预览】，就可以看到红光照射到地方就是标记要刻印地方，如果需要调节实际标刻位置，可以通过拖拉标记或者在【常规】里选取【位置】，修改标记坐标，也可以通过点击【移动】来实时调节标记刻印位置，如下图：

图22
调节好位置后，点击【保存】后，就可以转到打印界面，这里有两种办法转到打印页面：1、直接选取编辑界面【打印】按钮，就可以转到打印界面2、可以点击上面菜单【退出】按钮，转到文本管理界面，这里可以看到刚刚保存文档，如下图：

图23
选取需要打印文档，如文档处在被选状态，文档中间会打钩，如上图。然后点击右下角【打印选取】，就可以进入打印界面。如下图：
图24
在打印之前，顾客可以设立【打印模式】，【打印参数】、【文档属性】，【产品计数器】等参数，这里选取默认模式。这里也可以再次调节标记刻印位置，点击【红光预览】，在【文档属性】里调节坐标位置位置，这样就可以点击打印界面【开始】按钮，就可以开始刻印。
至此，您已经学会了激光控制系统基本操作了。
三、菜单功能详解
3.1、文档管理
点击主界面【文档】，浮现文档界面，这里选取各个文档进行操作。如下图：

图25
【新增】：添加新文档，点击后提示要输入新建文档名称，输入名称后建立新文档。
【删除】：选取需要删除文档，点击删除，就可以将存在文档清除。
【编辑】：选中需要编辑文档，点击【编辑】就会进入编辑界面，修改文档内容。
【另存为】：将当前文档以另一种名称保存。
【打印选取】：选取要刻印文档，点击后，进入打印界面。
3.2、文档编辑
3.2.1、标记建立
点击文档编辑页菜单【新增】，浮现新增各种标记选取，如下图：

图26
一、 图层建立
建立图层后，在界面右边标记列表里选取图层，或者图层里标记，背面添加标记都在选取同一图层里，如下图：

图27
图层属性如下：

图28
【关闭打标】：当此功能被打勾，在此图层中所有标记都禁止刻印。
【颜色】：在此可以设立图层下所有标记显示颜色。
【打标参数】：设立实际刻印图层下所有标记时各种参数，如下图所示：

图29
1、 打印个数：需要打印次数。
2、 开关延时：标刻开始时激光启动延时时间。设立恰当开光延时参数可以去除在标刻开始时浮现“火柴头” ，但如果开光延时参数设立太大则会导致起始段缺笔现象。可觉得负值，负值表达激光器提前出光。
3、 打标速度：振镜刻印速度。
4、 关光延时：标刻结束时激光关闭延时时间。设立恰当关光延时参数可以去除在标刻完毕时浮现不闭合现象，但如果关光延时设立太大会导致结束段浮现“火柴头”。不能为负值。
5、 频率：光纤打标机频率。
6、 跳转速度：激光打标时空走速度。
7、 功率：设定激光器功率比例。
8、 跳转延时：激光跳转到打标位置时，需要等待延时才开始刻印。
9、 脉冲宽度：激光器每一种脉波宽度。
10、 结束延时：在激光关闭命令发出到激光完全关闭之间存在一段响应时间，而设立结束延迟就是为了给激光器充分关响应时间，从而避免漏光，甩点现象发生。
11、 脉冲个数：在同一种点上停留脉冲个数（只对打点或点阵字有效）。
12、 拐角延时：标刻时每段之间延时时间。设立恰当拐角延时参数可以去除在标刻直角时浮现圆角现象， 但如果拐角延时设立太大会导致标刻时间增长， 且拐角处会有重点现象。
13、【添加到参数列表】：将设立好各种参数保存好在参数列表中。
14、【参数列表】：参数列表保存了上面各种参数设立，可以选取不同列表保存参数，应用到当前文档中。查看参数列表，进入参数列表管理界面，如下图：

图30
14.1 【新增】：新添加新参数列表。
14.2 【删除】：删除存在参数列表
14.3 【修改】：修改存在列表里各种参数。
14.4 【应用到当前图层】：选取参数列表应用到当前图层里各种刻印标记。
二、线建立
点击菜单【新增】，建立线标记。
1、 线常规属性如下：

图31
1.1、 位置设立
a、 坐标基准：这个参数可以设立为中心点、左上点、右上点、左下点、右下点，表达是坐标显示点相应标记哪个点。
b、 坐标设立:标记X坐标设立，Y坐标设立，注意：这个坐标零点在标记显示框里中心。
1.2、 大小设立
a、 标记高度与宽度：设立标记高度与宽度。当线标记设立高度不为0时，线标记就会变成斜线。
b、 固定宽高比：锁定标记宽与高比例，当选取这个，修改标记宽或者高任何一种，另一种也按照比例变化。
1.3、 标刻
a、关闭标刻：选取与否刻印此标记。
2、 线自身属性，如下图：

图32
X1表达线标记左端点X轴坐标，X2表达线标记右端点得X轴坐标，Y1表达线标记左端点得Y轴坐标，Y2表达线标记右端点Y轴坐标。
二、矩形建立
在菜单新增选取矩形，矩形设立参数如下：
1、 矩形常规设立
1.1、 矩形【位置】、【大小】、【标刻】等参数与线表达相应参数是同样，不懂可以参照线标记相应设立参数简介。
1.2、 标记扭曲，如下图：

图33
a、 倾斜角度：显示是标记倾斜角度设立。
b、 旋转角度：表达是标记以中心点旋转过角度。
c、 翻转类型：设立类型有水平、垂直，表达标记是按垂直线还是水平线翻转。

倾斜30度 旋转30度
2、填充功能

图34
2.1填充模式
a、 使用填充：选取与否使用填充功能
b、 填充模式：涉及外框、内容、外框与内容设立，选取外框就只是显示标记外框；选取内容，就只显示填充内容；选取外框与内容，同步显示外框与填充内容。
c、 填充线条类型：涉及水平、垂直、交叉线，表达填充线条类型。

只有外框 内容 外框与内容

水平线 垂直线 交叉线

2.2填充系数
a、 间距：表达填充线条之间距离。
b、 边距：表达填充内容与边框距离。
c、 角度：填充线条倾斜角度。
3、矩形自身参数

图35
上图参数可以设立矩形各个脚圆角。

左上角30% 左上角90%

三、椭圆建立
在菜单【新增】选取椭圆，椭圆设立参数如下：

图36
1. 标记【常规】与【填充】功能跟上面简介基本同样。
2. 椭圆自身参数
2.1 顺时针与逆时针选取：刻印标记时钟方向。
2.2 开始角度：标记开始刻印起始角度。
2.3 扫描角度：实际刻印椭圆弧形相应中心角度。
2.4 只显示弧形：在设立扫描角度不是360度时，图形只显示椭圆弧形某些。

不只显示弧形 只显示弧形
四、文本建立
在菜单【新增】选取文本，文本设立参数如下：

图37
1. 标记常规与填充功能跟上面简介基本同样。注意：文本标记填充只有选取TrueType字体才会有效。
2. 文本自身参数
2.1 字体设立
a、 文本内容设立：在此可以修改文本内容
b、 字体类型：可以修改需要显示字体类型。
c、字体选取：选取在上面选取字体类型下各种字体。
2.2字符大小1
a、 字符宽度：设立单个字符宽度
b、 字符高度：设立单个字符高度。
c、 字符间距：设立字符之间距离。
2.3字符大小2
a、 粗体与斜体设立：选取粗体与斜体变化文本显示。
b、 文字方向：修改文本字符排列方向，有从左到右，从上到下、从右到左，从下到上。

从左到右 从右到左

从上到下 从下到上
2.4 启用弧形文本，弧形文本设立，如下图:

图38
a. 弧形半径：弧形标记排列外切圆半径。
b. 开始角度：弧形标记整体偏移角度。只在角度模式有效。
c. 扫描角度：弧形外框两条半径夹住角度。只在角度模式有效。
d. 文字方向：决定弧形排列时字符顶端是朝向圆心或是背离圆心。
e. 排列模式：可设立为字符间距模式、角度模式。

背离圆心 朝向圆心
四、组合文本建立
在菜单点击新增添加组合文本，参数设立如下：

图39
1、 常规参数、填充、文本与之前简介都同样。
2、 组合文本
2.1、新增：在这个组合文本里添加新数据类型，如下图：

图40
可以选取不同数据类型添加。
2.2、删除：在图39显示列表中选取相应数据类型，点击删除，将其从组合文本中删除。
2.3 编辑功能
a. 静态文本编辑：可以修改静态文本内容。
b. 时间编辑：时间编辑显示格式如下图：

图41
在这可以选取要显示时间各种格式。设立好时间在实时发生变化与系统时间同样。
c. 日期显示编辑：选取显示日期格式，如下图：

图42
除了上面显示格式，顾客可以点击【自定义】来设立日期显示格式，如下图：

图43
d. 序列号编辑：设立序列号各种参数，如下图：

图44
1、 递增与递减设立：选取序列号刻印后变化方式。
2、 最小值：标记内容数值容许最小值。
3、 最大值：标记内容数值容许最大值。
4、 位数：序列号最大值位数。
5、 当前值：序列号当前显示值。
6、 单步数量：当前序列号重复打印次数。
7、 步进值：序列号发生一次跳动变化值。
8、 启动自动循环：当启动循环后，序列号增长到最大值或者减少到最小值，刻印不断止，又重新从最小值或者最大值开始变化。
e、 班次编辑：设立班次各种参数，如下图：

图45
1、 班次数：设立班次次数，设立多少次，图45下面列表有多少列。
2、 起始时间：某班次开始时间
3、 结束时间：某班次结束时间
4、 文本：实际显示在组合文本里班次内容，只有当前时间是相应班次设立时间范畴内才显示该班次内容。

f、 数据库编辑：设立数据库各种参数，如下图：

图46
1、数据库：选取调用数据库文档
2、行数、列数：显示调用数据库数据分布行数与列数。
3、当前行：要调用数据在数据库所在行数。
4、数据列：要调用数据在数据库里所在列数。
五、条形码建立
在菜单点击新增条形码，建立条形码设立参数如下：

图47
条形码常规、填充、文本参数设立与上面简介同样。但是在文本设立页有新要设立参数。
1、【文本】中【字体】选取与否显示文本，选取后进入其【标刻】，设立参数如下：

图48
1.1、X偏移，Y偏移：是调节文本与条形码相对位置参数。
1.2、打标参数设立:设立条形码文本打标参数，如下图：

图49
a、 打标速度：刻印条形码中文本速度。
b、 频率：光纤打标机频率。
c、 功率：设定镭射功率比例。

2、条形码自身参数，如下图：

图50
2.1、条码类型设立
a、条码类型：选取条码显示类型，涉及二维码。
b、高档：只有编码类型是QRCode 、PDF417、DataMatrix类型，此功能才有效，才可以设立二维条码，如下图：

图51
1. 模块填充类型：选取用什么来填充二维条码
2. 填充个数：在模块特定小方格填充点个数，此参数只有填充类型为点时才有效。
3. 模块宽度：二维码特定模块显示大小。
4. 边距：填充内容与模块边界距离。
5. DataMatrix矩阵大小：选取DataMatrix矩阵各种大小规格。
6. PDF417列数：PDF417类型列数选取。
7. PDF417错误级别：PDF417错误级别设立。
8. QRcode矩阵大小：选取QRcode各种版本矩阵大小。
9. QRcode错误级别：选取QRcode错误级别。
2.2、条码大小设立
a、反转：打黑色底板，标记显示白色要选取反转。
b、条码高度：条码显示高度。只有条形码才有效。
c、边框宽度：条形码或二维码边框宽度。只有选取反转后才有效。
2.3、条码内容
条码内容修改和前面简介组合文本设立是同样。
六、向量文献建立
点击菜单新增，选取向量文献，如下图：

图52
1、常规、填充参数与上面简介同样。
2、向量文献：点击选取，就可以将向量文献打开到编辑界面。
3.2.2、视图操作
点击[视图]菜单，如下图：

图53
【放大】：放大视图
【缩小】：缩小视图
【初始大小】：显示原始刻印区域
【显示网格】：选取在标记显示区域与否显示网格
3.2.3、编辑菜单操作
点击【编辑】菜单，如下图：

图54
【保存】：保存修改文档。
【复制】：复制被选标记。
【删除】：删除被选中标记。
3.2.4、标记对齐功能
选取各种标记，点击界面中【对齐】，如下图：

图55
1、对齐模式
1.1、对齐到当前所选条目：这里对齐是以被选取最大标记边框作为边界来对齐。
1.2、画面边沿：对齐是以刻印区域边界作为边界来对齐。
1.3、画面中心：对齐是以刻印界面中心对照点对齐。
2、对齐方式
1.1、水平对齐：只在水平方向对齐。
a、左端对齐：依照选取对齐模式最左边沿或者画面中心在标记最左边为准，将其他标记左边沿对齐到一起。
b、居中对齐:依照选取对齐模式边界区域中心或者画面中心作为标记对齐中心来对齐。
c、右对齐：依照选取对齐模式最右边沿为准或者画面中心在标记最右边为准，来将其她标记右边沿对齐到一起。
1.2垂直对齐：只在垂直方向对齐。
a、顶端对齐：依照选取对齐模式最上边沿或者画面中心在标记最上边为准，将其他标记上边沿对齐到一起。
b、居中对齐：依照选取对齐模式边界区域中心或者画面中心作为标记对齐中心来对齐。
c、底端对齐：依照选取对齐模式最底边沿为准或者画面中心在标记最底边为准，来将其她标记底边沿对齐到一起。
3.2.5、标记移动功能
想要变化标记位置，可以通过拖动标记变化，也可以通过点击【移动】来变化，如下图：

图56
1、步长：设立点击移动按钮，移动一步长度。
2、设立绝对位置坐标：这坐标相对界面中心来说，0,0表达在界面中心。
选取需要移动标记，点击相应方位按钮，屏幕上标记会相应移动。点击移动中心那个按钮，标记回到界面中心点。
3.2.6、标记选取功能
当需要选取标记时，除了在编辑界面选取标记，还可以在标记显示列表选取，当需要选取各种标记时，可以选取【多选】，如下图

图57
3.2.7、标记刻印顺序调节功能
当需要调节标记刻印顺序时，可以在标记列表里选取标记，通过上移与下移来变化标记在列表顺序，从而修改标记刻印顺序。如下图：

图58
注意：这调节刻印顺序功能只在静态打标模式下有效。
3.2.8、文档刻印计数设立
要设立文档刻印计数模式，如下图：

图59
1、 计数值
a、 步进值：表达刻印一次后，计数会变化多少值。
b、 当前值：当前文档计数到多少值
c、 重置计数：将步进值与当前值恢复到默认值。
2、 上下限：
a、 计数模式：表达计数模式是递增还是递减。
b、 最大值：表达计数值计数到最大值。
c、 最小值：表达计数值计数到最小值。

四、打印操作与设立
文档标记编辑完毕后，点击【打印】，转到打印界面，如下图：

图60
4.1、打印模式设立
4.1.1、打标模式
1、静态模式：涉及单次刻印模式、触发器触发刻印模式、持续刻印模式。
2、开始延时：点击开始刻印后延时时间
3、间隔时间：持续刻印时，上次刻印与下次刻印时间间隔。
4.1.2、飞行打标模式
1、飞行设立如下图：

图61
a、 打印模式：涉及单次刻印、触发器触发刻印、持续刻印、触发器持续刻印。
b、 飞行方向：飞行打标运动方向。
c、 开始延迟长度：开始刻印后，飞行延迟长度。
d、 飞行选取：涉及模仿时钟、编码器。
e、 流水线速度：流水线移动速度。
f、 编码器脉冲长度：编码器一种脉冲长度，飞行选取编码器有效。
g、 滤波延时长度：触发器模式才有效，从刻印开始到滤波长度不受接近开关状态影响。
h、 延时模式：表达在刻印什么时候开始计数，在持续打印模式有效。
i、 间隔延迟长度：上次刻印与下次刻印间隔，在持续刻印模式才有效。
4.2、打标参数设立
在刻印页，也可以快捷修改打印参数，选取不同图层，就可以看到之前在文档编辑页设立在图层里打印参数。详细参数设立与在文档编辑设立打印参数是同样，这里不重复简介了。
4.3文档属性设立
在打印页，选取界面上各种标记，就可以迅速设立各种标记文档属性，详细设立参数，在文档编辑页，建立各种标记时，对此进行详细简介了，这里就不重复简介了。
4.4、产品计数器
产品计数器界面如下图：

图62
1、 总打标个数：显示已经刻印个数。旁边输入框刻印对其进行修改。
2、 打标时间：显示进行打标耗费时间长度。
3、 打标超速：判断打标与否超速问题。
4、 漏打个数：显示漏掉打标个数。
4.5、打印界面下列菜单简介
1、清除文档：清除掉当前打印文档。
2、编辑文档：可以跳转到编辑文档界面，对当前打印文档进行编辑与修改。
3、更改文档：可以跳转到文档管理界面，选取其她文档进行打印。
4、红光预览：通过红光照射来确认打标位置。
5、停止：对正在打印系统进行紧急停止。
6、开始：控制激光系统开始进行打标。
五、激光校正设立
点击主界面【设立】，选取【激光校正】，显示参数如下图所示：

图63
1、 振镜1=x选取：表达控制卡振镜输出信号 1作为顾客坐标系 x 轴。
2、 振镜2=x选取：表达控制卡振镜输出信号 2作为顾客坐标系 x 轴。
3、 振镜反向：表达当前振镜输出反向，依照实际需要，设立振镜与否反向。
4、 尺寸变形：有三种变形：曲度变形、直角变形、梯形变形，浮现变形后，调节背面参数直到恢复为矩形。
5、 比例：若图形理论尺寸(软件中设立绘图尺寸)，和实际大小（实际雕刻出来图形样品大小）不相符时，可调节缩放比例来修正。
6、 区域：镜头相应实际最大标刻范畴，默认是100mm。
7、 X,Y偏移量：在一切正常状况下，本栏位值只要设定 X=0及 Y=0即可。若发现雕刻出来位置比预期位置偏右 8mm， 则应当在本栏位X项，输入-8mm；别的状况类推。
8、 角度：若光路完全正常，只是由于工作台面限制，工作物无法恰本地放置，则需修改此项来做相应角度旋转以达到相对水平效果。
9、 激光测试：激光会依先前设定参数值进行静态打标。
10、 导入或导出校正文献：指咱们使用外部校正文献来对振镜进行
校正。
六、红光设立
点击红光设立来对红光参数进行设立，如下图：

图64
1、 红光预览：
1.1、 显示轮廓：不勾选，红光显示打印矩形。勾选，红光显示打印效果。
1.2、 速度：红光显示时，红光扫描速度。
1.3、 X(mm)：红光x坐标微调偏移，正向右偏移，负向左偏移
1.4、 Y(mm)：红光y坐标微调偏移，正向上偏移、负向下偏移。
2、 红光校正：
2.1、偏移位置X和偏移位置Y：由于红光发光灯与激光位置不同，需要通过偏移方式使得红光更精确与激光打标位置重叠。偏移效果参照激光校准偏移阐明。
2.2、尺寸比例想X,Y：若图形理论尺寸(软件中设立绘图尺寸)，和实际红光照射大小（实际红光显示图形样品大小）不相符时，可调节缩放比例来修正。
七、激光参数设立
点击【激光参数】，来对激光各种参数进行设立，如下图：

图65
1、 最大PWM和最小PWM：限制光纤打标机频率设立上限和下限
2、 激光休眠时间：打标完毕后通过多长时间自动关闭激光器主晶振
3、 激光MO延时：打标开始前需要打开晶振后多长时间，才干开激光。
4、 功率映射：设立顾客定义功率比例与实际相应功率比例，如果顾客设立功率比例不在对话框显示值中，则按线性插值取值。
八、IO端口配备
选取IO端口配备，对IO口如何控制进行设立，详细参数如下图：

图66
1、 开始标刻端口：当系统不在标刻状态时，如果指定输入标语接受相应信号，系统会自动开始标刻。例
2、 如光电开关、红外开关、脚踏等。
3、 红光批示输出口：当系统进行红光批示时会向指定输出标语输出设立信号。（红光预览会使用到）
4、 标刻结束输出口：打印完毕后输出指定脉冲宽度脉冲。
5、 标刻完毕脉冲宽度：打印完毕输出脉冲宽度。
6、 标刻状态输出口：批示标刻与否进行中，输出设立电平。
7、 告警状态输出口：用于告警批示灯等，输出设立电平。
8、 设立输入与输出信号类型：在上图每个输出和输入口后可以设立高电平或者低电平有效。
九、串口参数设立
设立串口参数如下图：

图67
在通讯之前，设立好串口各种参数，才干实现正常通讯。
十、日期时间设立
点击日期时间设立，对系统日期与时间进行设立，如下图：

图68
十一、系统语言设立
点击语言设立框，浮现选取各种语言列表，如下图：

图69
选取好系统需要语言后，需要重启系统，修改才生效。
十二、背光灯设立
点击背光来设立背光延时参数，如下图：

图70
设立与否始终打开背光，如果不是，在延时框设立打开背光延时时间。
十三、系统管理
点击系统升级，里面有各种文献管理以及导入和导出，尚有就是系统更新等等，如下图：

图71
1、 将U盘插入触摸屏，选取文档导入和导出，在文档管理可以查看和删除系统保存文档。其她字体、数据库、向量文献操作也同样。
2、 系统更新，将包括系统更新文献U盘插入触摸屏，点击更新，系统就会自动更新完毕。
