DCI大酒店解决专项方案.doc

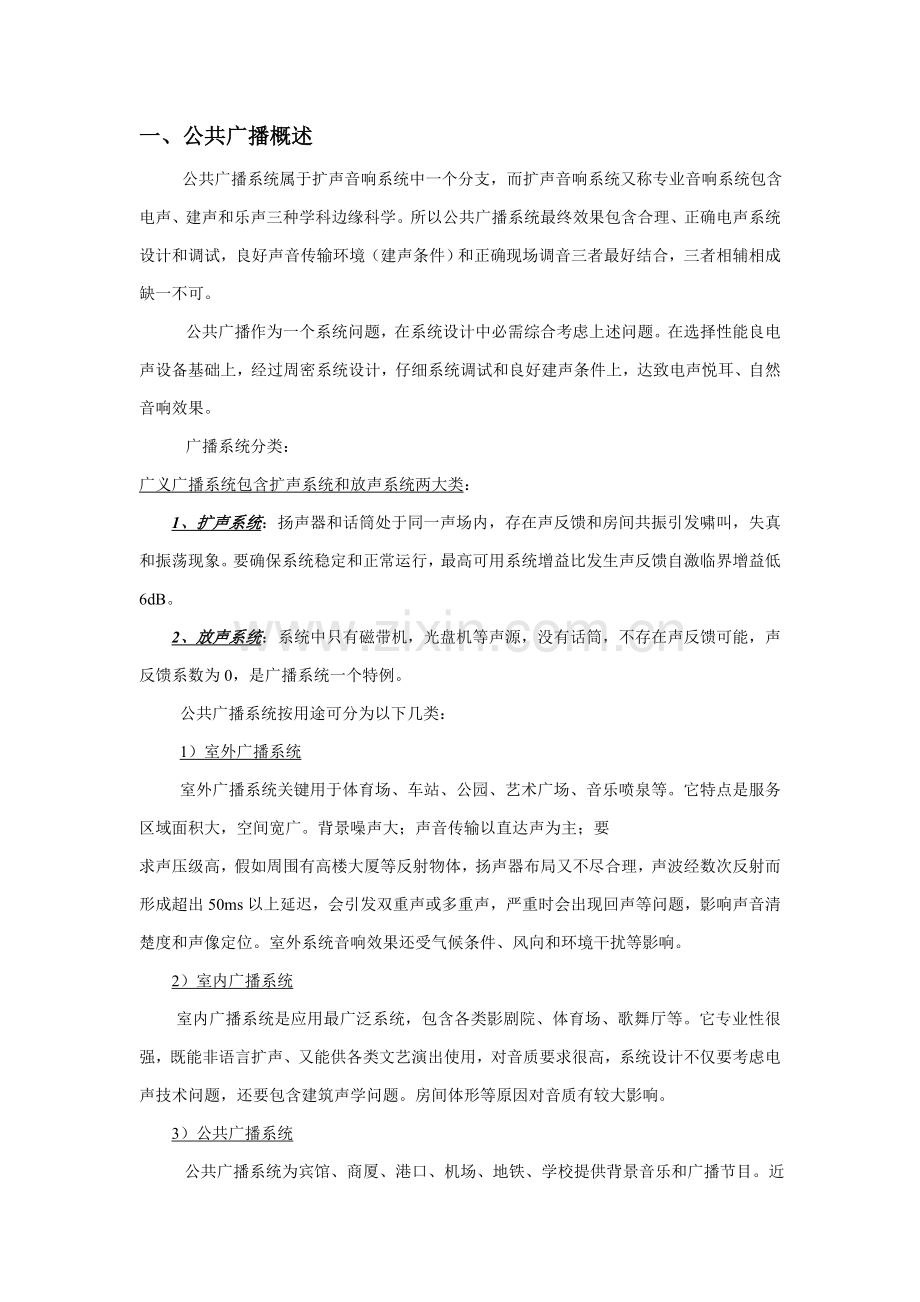

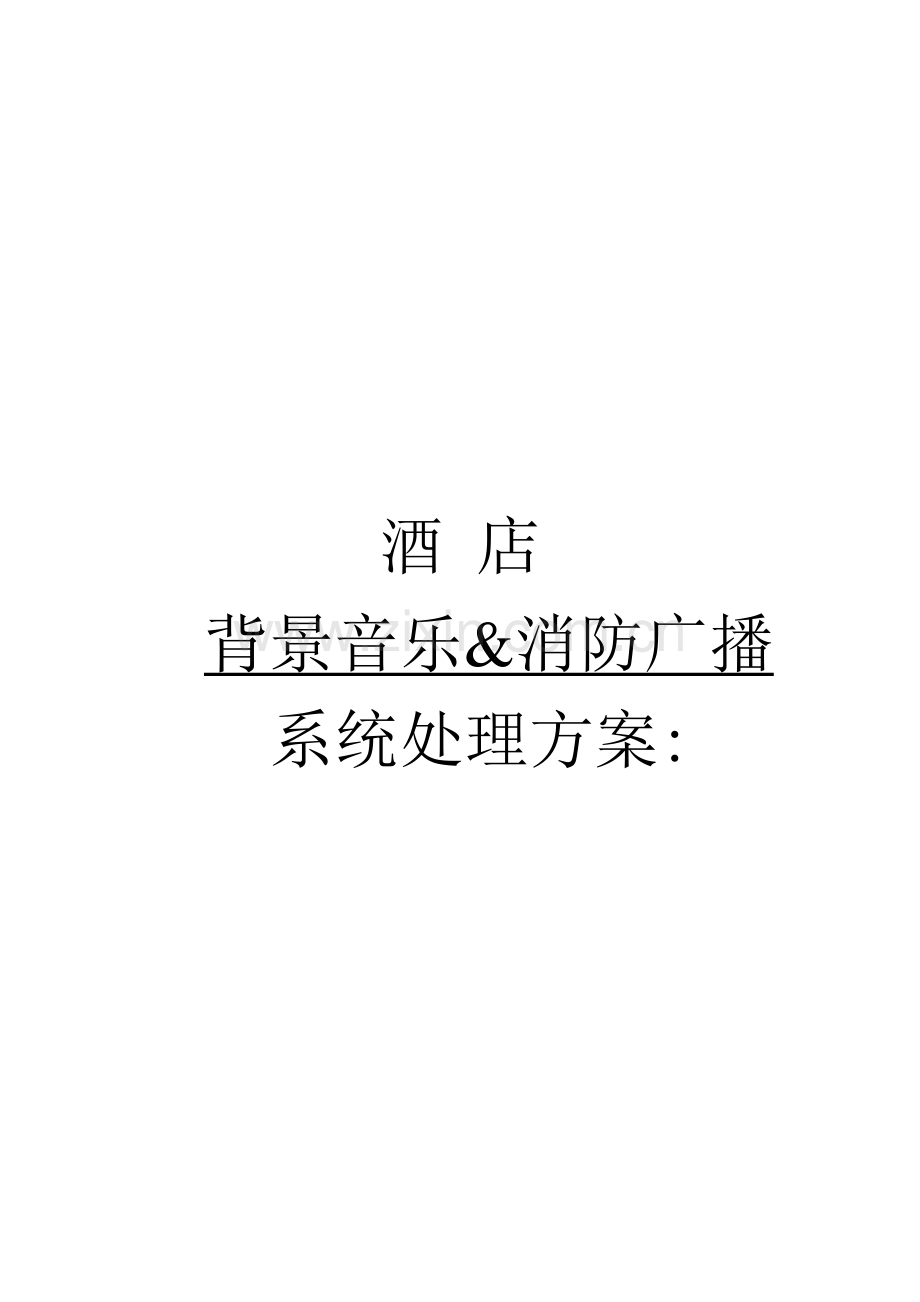

酒 店背景音乐&消防广播系统处理方案:一、公共广播概述 公共广播系统属于扩声音响系统中一个分支，而扩声音响系统又称专业音响系统包含电声、建声和乐声三种学科边缘科学。所以公共广播系统最终效果包含合理、正确电声系统设计和调试，良好声音传输环境（建声条件）和正确现场调音三者最好结合，三者相辅相成缺一不可。公共广播作为一个系统问题，在系统设计中必需综合考虑上述问题。在选择性能良电声设备基础上，经过周密系统设计，仔细系统调试和良好建声条件上，达致电声悦耳、自然音响效果。广播系统分类：广义广播系统包含扩声系统和放声系统两大类：1、扩声系统：扬声器和话筒处于同一声场内，存在声反馈和房间共振引发啸叫，失真和振荡现象。要确保系统稳定和正常运行，最高可用系统增益比发生声反馈自激临界增益低6dB。2、放声系统：系统中只有磁带机，光盘机等声源，没有话筒，不存在声反馈可能，声反馈系数为0，是广播系统一个特例。 公共广播系统按用途可分为以下几类： 1）室外广播系统 室外广播系统关键用于体育场、车站、公园、艺术广场、音乐喷泉等。它特点是服务区域面积大，空间宽广。背景噪声大；声音传输以直达声为主；要求声压级高，假如周围有高楼大厦等反射物体，扬声器布局又不尽合理，声波经数次反射而形成超出50ms以上延迟，会引发双重声或多重声，严重时会出现回声等问题，影响声音清楚度和声像定位。室外系统音响效果还受气候条件、风向和环境干扰等影响。2）室内广播系统室内广播系统是应用最广泛系统，包含各类影剧院、体育场、歌舞厅等。它专业性很强，既能非语言扩声、又能供各类文艺演出使用，对音质要求很高，系统设计不仅要考虑电声技术问题，还要包含建筑声学问题。房间体形等原因对音质有较大影响。3）公共广播系统 公共广播系统为宾馆、商厦、港口、机场、地铁、学校提供背景音乐和广播节目。近几年来，公共广播系统还兼做紧急广播，可和消防报警系统联动。公共广播系统控制功效较多。如选区广播和全呼广播功效、强制功换功效和优先广播权功效等。扬声器负载多而分散、传输线路长。为降低传输线路损耗，通常全部采取70V或100V定电压高阻抗输送。声压要求不高，音质以中音和中高音为主。4) 会议系统 伴随中国、国际交流增多，多年来电话会议，电视会议和数字化会议系统（DCN）发展很快。会议系统广泛用于会议中心、宾馆、集团和政府机关。会议系统包含会议讨论系统、表决系统、同声传译系统和电视会议系统。要求音、视频（图像）系统同时，全部采取电脑控制和储存会议资料。（二）、广播系统特点背景音乐简称BGM，是 Back ground music 缩写，它关键作用是掩盖噪声并发明一个轻松友好气氛，听人若不用心听，就不能分辨其声源位置，音量较小，是一个发明轻松愉快环境气氛音乐。所以，背景音乐效果有两个，一是心理上掩盖环境噪声，二是发明和室内环境相适应气氛，它在宾馆、酒店、餐厅、商场、医院、办公楼等广泛应用。（三）、广播音响系统组成不管哪一个广播音响系统，基础可分四个部分：节目设备、信号放大处理设备、传输线路和扬声器系统。节目源设备：节目源通常为无线电广播，激光唱机和录音卡座等设备提供，另外还有传声器、电子乐器等。信号放大器和处理设备：包含均衡器、前置放大器、功率放大器和多种控制器及音响加工设备等。这部分设备首要任务是信号放大，其次是信号选择。调音台和前置放大器作用和地位相同（当然调音台功效和性能指标更高），它们基础功效是完成信号选择和前置放大，另外还担负音量和音响效果进行多种调整和控制。有时为了愈加好地进行频率均衡和音色美化，还另外单独投入图示均衡器。这部分是整个广播音响系统“控制中心”。功率放大器则将前置放大器或调音台送来信号进行功率放大，再经过传输线去推进扬声器放声。传输线路：传输线路即使简单，但伴随系统和传输方法不一样而有不一样要求。对礼堂、剧场等，因为功率放大器和扬声器距离不远，通常采取低阻大电流直接馈送方法，传输线要求用专用喇叭线，而对公共广播系统，因为服务区域广，距离长，为了降低传输线路引发损耗，往往采取高压传输方法，因为传输电流小，故对传输线要求不高。扬声器系统：扬声器系统要求整个系统匹配，同时其位置选择也要切合实际。礼堂、剧场、歌舞厅音色，而扬声器通常见大功率音箱；而公共广播系统，因为它对音色要不高，通常见3W-6W在天花喇叭即好。(四)、公共广播工程系统设计步骤公共广播系统设计通常全部从声场开始（即扬声器放置位置），然后再向后推进到功率放大器、声处理系统，调音台、直至话筒和其它音源。这种逐步向后推进设计步骤是十分肯定。因为声场设计是满足系统功效和音响效果基础，它包含扬声器系统选型，供声方案和信号路径等。只有确定扬声器系统才能进行功率放大器驱动功率 计算和驱动信号路径确实定，然后再依据驱动功率分配方案深入确定信号处理方案和调音台选型等。(五)、用户对公共广播需求：在科技迅猛发展今天，用户对新技术应用要求日益增强。提供符适用户需求技术和新产品愈加关键。传统意义下公共广播系统在很多方面全部不能满足用户要求和销售增加空间.工厂公共广播也是如此，数字化公共广播系统已成为当今广播发展主流，数字化公共广播系统是充足利用数字技字，使用户操作愈加直观、愈加简易、系统配置愈加灵活、完成功效愈加强大。所以说，公共广播系统更新为数字化系统是必需，它能够更直观、更剩力、更方便处理以往传统意义公共广播系统无法解法事。（六）公共广播设备选型设计一套好公共广播系统，应由专门技术人员依据建筑特点和投资方所选择具体设备进行二次设计。投资方在选择设备时，应依据资金情况尽可能选择性能稳定、使用寿命长设备。经过我们对市场上公共广播产品了解，以质量、价格、售后服务、生产厂家综合实力等多方面原因为标准进行分析、比较。以价格低、质量高、售后服务优为依据，为用户选择了最适用公共广播品牌TKOKO公共广播产品。我们选型标准以下：1、系统设计科学性、正确性和优异性： 对公共广播系统设计时，确保这些场地声学技术指标达成招标文件中要求要求，使各个场地音响系统设计含有科学性、正确性和优异性。 2、满足功效要求系统性和实用性： 在公共广播系统设备配置中，我们确保系统应含有完成工程所要求功效能力和水准，符合工程实际需要和中国相关规范要求，实现轻易，操作方便。 公共广播系统选择设备均为国外中国著名厂家优异产品，设备指标满足要求，而且含有一致性和交换性，使系统含有良好灵活性、兼容性、扩展性和可移植性。3、设备可靠性和服务保障： 我们设计公共广播系统中关键设备均为著名品牌产品，T-KOKOPA专业产品含有极高可靠性和出色性能表现已在中国各地成功应用并获很高赞誉；同时T-KOKOPA专业产品在全国承诺全部用户享受1年无偿保用，并在中国各地建立有完善技术服务网络，为用户提供立即有效服务。 4、系统配置经济性： 我们一直遵照公共广播系统选择设备性能和价格之比达成最好标准，确保公共广播系统配置含有很高经济性和实用性。 （七）、公共广播产品生产厂家介绍：广州腾高电子科技是一家集研发、生产、销售为一体高科技实业型企业，总部设在中国南方经济和技术前沿广州。企业自1997年成立起，秉承 “技术为本、开拓进取”经营宗旨，在公共广播系统设备研制、生产和销售过程中取得了长足发展 。现在，企业机构由广州市宇龙腾高电子科技、广州腾高电子电器厂、广州腾高电子研发中心、腾高电子集团（香港）、T-KOKO FAR EAST PTE LTD（新加坡）组成。厂房占地15800平方米，训练有素工人350人。下设功放生产基地、数控广播系统生产基地、广播系统扬声器生产基地。在全国拥有大量样版工程，经销商网络遍布全国，产品直接或间接销往欧美、中东及东南亚、和全球60多个国家和地域客商以OEM、ODM方法进行合作，相互之间建立了长久、稳定、亲密伙伴关系。腾高电子科技在传统型公共广播系统转型中，经过引进、吸收、消化国际化优异技术，实现了数字化、网络化公共广播系统，广泛采取了MP3及文件处理技术，并取得了以下荣誉证书：ISO9001 国际质量体系认证、中国国家认证：CCC、CQC、中国进出口产品质量检验证书、俄罗斯“国家进口许可证”、欧盟CE、RHOS（产品环境保护认证）等国际认证。在周围扬声器及园林系列音响研发生产中也取得了一系列国家专利。 (八)T-KOKOPA公共广播系统业绩介绍大厦、企业贵阳市白云区金峰大厦 西安企业西材 南京东阁企业合肥供电局 芜湖县地税工厂 九华山气象台厦门金榜企业 中国（广州）平安保险企业四川移动资阳分企业 四川移动分企业泸州企业乌鲁木齐市国家税务局 四川移动分企业广元分企业中兴沈阳商业大厦 成全部南光集团总部 兰州房地产交易大厦成全部城市之星大厦 广东省人寿保险企业 广东国土局大厦酒店、商场兰州中山宾馆 中山昆仑酒店 沈阳新洪记大酒店福州阿波罗大酒店 天津东坡酒家 成全部蓝鸿大酒店沈阳皇全部大酒店有 遵义市诺玛特超市 天津好又多量贩店西安重信家俱超市 江苏好又多超市 十堰寿康永乐超市兰州仁和春天百货商场 佛山三星世贸纺织城 郑州银基商贸城新疆国际博览中心小商品城 哈尔滨好又多商场 合肥国泰百货合肥五星电器城 广州华润超市商场 广州黄花岗商贸城绵阳北京华联购物中心 成全部普尔斯马特商业店 昆明好又多量贩店长沙家乐富、广州家乐富、昆明家乐富、新疆乌鲁木齐家乐富及家乐富中国连锁工厂上海朝日啤酒厂 十堰东风汽车精密铸造厂 珠海松下马达浏阳市第三自来水厂 广州旺旺食品 合肥卷烟厂安利企业广州工厂 广州万美金属厂（日资） 沈阳桓仁药业南京东淘企业（TOTO） 通用汽车厂广州销售维护中心 广东“美”电器学校、学院太原师范学院 山西省计划统计学院 山西省煤炭管理干部学院武汉大学体育场 湖北大学附中 新疆军区陆军学院东北大学信息 学院南海分院 郑州市旅游学院长沙市机电职业中专 湖南省平江第三中学 广州外贸学院深圳外语学院 广东佛山大学 湖南益阳中学东莞台商子弟学院 开封炮兵学院 广州市第一中学广西医科大学 广西桂林首全部师范大学 广西电力大学广西机电工程学院 沈阳市东北育才学校 遂宁体育馆辽宁省广播电视大学 哈尔滨第三中学 哈尔滨工业大学体育场黑龙江大学体育场 黑龙江广夏学院 太原大学住宅小区武汉佳海名苑小区 广西南湖碧园 广西奥州丽园广西东方明珠花园 吉林市江畔明珠花园 长春市深水湾贵阳市万东花园贵阳市同辉花园 临沂市金鼎艺墅 成全部博瑞花园成全部棕榈花园 红枫半岛花园 成全部齐盛花园成全部和贵新城别墅区 四川成全部会所花园 成全部凯莱帝景花园成全部二十一世纪奥林匹克花园 成全部春天花园 成全部君临天下花园别墅成全部清华坊别墅 广州奥林匹克花园 广州珠江花园广州广地花园 广州“锦绣香江” 顺德“美”海岸花园”恒大集团：金碧花园 广州南浦海滨花园华南“碧桂园”合生创展：“广州八景”公园、广场天津赛博数码广场 南京总统府公园 江苏宜兴市世纪广场江苏宜兴市酒滨广场 江苏宜兴市体育中心 广州万博广场 安徽省南陵市民广场 新疆友好百成广场 郑州市海洋馆郑州市驼鸟园 哈尔滨国际会展中心 吉林市会展中心济宁邹城人民文化广场 栖霞市塔山公园 牟平区人民文化广场临沂华鲁茶艺楼 临沂青藤茶馆 厦门植物园武汉卡丁车娱乐场 成全部天府江城广场 成全部蒲江石象湖公园广州中华广场广州高尔夫球场 广州番禺森林公园 广州财富广场广州摩登广场 广州来利时代广场 内蒙古成吉斯汗广场其它天津市塘沽区外滩景观工程 甘肃酒泉卫星发射基地操场扩音系统江苏溧阳长途汽车广播扩声系统 江苏移动通信营业厅武汉江滩工程 中亚五国反恐演练扩音系统湘潭大剧院月日 湘潭市中心医院广州本田汽车售后报务中心 湖南省高级人民法院办公工厂长河市401监狱 长沙市国税一分局中国人民警察武警广西总务局 辽宁省公安厅警犬培训中心成全部双流国际机场休闲娱乐中心 成全部杜甫草堂博物馆绵阳市法院广州市元旦：“千禧龙腾”珠江大型灯光晚会，珠江两岸扩音系统器材赞助广州市元旦：“万众合唱”珠江大型歌舞晚会，珠江两岸扩音系统器材赞助广州市“九运会”射击馆、射箭馆、皮划艇赛区等9个地点扩音系统二、 公共广播系统设计思想： 严格根据中国公安部火灾自动报警系统设计规范（摘录）（GB50116-98）作为设计依据，结合贵方需求，用最好设计方案表现最高性能价格比，使系统功效和指标达成中国同类型系统优异行列，是我们总体设计思想。具体表现在以下多个方面：A）优异性和可扩展性：现代信息技术发展，新产品、新技术层出不穷。所以本系统在投资费用许可情况下应充足利用现代最新技术，以使系统在尽可能长时间内和社会发展相适应。但因为现代科学技术飞速发展，故必需充足考虑以后发展需要，设计方案必需含有前瞻性和可扩展性。这种可扩展性不仅充足保护了甲方投资，而且含有较高综合性能价格比。本设计对此均作了充足考虑，预埋了必需管线，预留了多种接口，极便于系统扩展和升级。B）科学性和规范性：公共广播系统和通常音响系统不一样，是一个优异复杂综合性系统工程，必需从系统设计开始，包含施工、安装、调试直到最终验收全过程，全部严格根据国家相关标准和规范，做好系统标准化设计和科学管理工作。最终提交正规测试验收汇报及全套施工图纸和技术资料供甲方存档。尤其作为政府拨款项目，必需确保整个工程经得起各方面和较长时间严格考验。实施关键规范内容包含： S GB50116-98火灾自动报警系统设计规范（摘录） S GJG/T16-92民用建筑电气设计规范 S GB/T50314-智能建筑设计标准 C)安全性和可靠性：公共广播系统建设，直接影响着用户使用效果、外部形象及投资回报，所以系统设计必需安全、可靠，本方案已充足考虑采取成熟技术和产品，在设备选型和系统设计中尽可能降低故障发生。并从线路敷设、设备安装、系统调试和对甲方人员技术培训等方面，全部必满足可靠性要求。尤其关键一点是本方案选择全部关键关键设备，均取得该设备生产厂家或代理商授权证书，并承诺在工程设备提供、技术支援及售后服务等方面给全力支持。（容后付上授权证书）这一点是国际中国工程招标项目关键考评关键条件之一。 三、公共广播系统设计要求我们在设计公共广播工程项目标时候，严格遵照招标文件中对公共/消防广播工程项目各个场地具体技术要求，同时参考国家相关声学标准，根据场地实际情况和使用功效要求，进行公共/消防广播系统设计和设备配置，使系统设计技术标准规范、设备标准规范、工程标准规范完全符合国家相关条例及规范。设计是依据甲方要求，综合吸收目前中国消防系统优异技术，设计成一套设备优异、格调高雅、音质优美、功效齐全现代化背景/紧急广播系统。所配置关键设备均选择名牌产品以确保高超性能指标，而辅助设备则选择进口或国产可靠品牌以合适降低造价。利用我们从事公共广播设计和施工多年理论和实践经验，精心搭配组合，确保性能优异，质量可靠。设计标准以下：A) 传输方法：广播系统采取有线定压传输方法，传输电压70V或100V。B) 对线路衰耗要求：在公共广播系统中,从功放设备输出至线路上最远用户扬声器间线路衰耗应符合以下要求：b.1采取定压输出馈电线路,输出电压采取 70V或100V。功率放大器容量计算方法：业务性广播系统和业务性广播系统计算方法： P=K1K2Po 式中： P-功率放大器输出总电功率（W）； Po-KiPi,每分路同时广播时最大电功率（W）； Pi-第i分路用户设备额定容量； Ki-第i分路同时需要系数； 服务性广播时，客房节目每套Ki取0.2-0.4; 背景音乐节目Ki 取0.7-0.8 K1-线路衰耗赔偿系数线路衰耗1dB时取1.26；线路衰耗2dB时取1.58； K2-老化系数，通常取1.2-1.4； b.2 功率放大器容量按该系统扬声器总数1.2倍确定。 C) 扬声器设置 C.1能适应不一样环境需求，且音量和音质全部比较讲究。C.2 广播扬声器标准上以均匀、分散标准配置于广播服务区。其分散程度应确保服务区内信噪比大于15dB。D) 广播系统供电要求D.1小容量广播站可由插座直接供电；容量在500W以上时，设置广播控制室，其供电可由就近电源控制器专线供电。D.2交流电压偏移值通常不宜大于+10%，当电压偏移不能满足设备限制要求时，应设备周围装自动稳压装置。D.3 广播用交流电源容量通常为终期广播设备交流电耗容量1.5-2倍。传输线缆选择D.4 广播线路宜采取铜芯塑料绞合线。D.5 多种节目信号线应采取屏蔽线。E) 线路敷设方法 线路采取穿钢管或线槽铺设，不得和照明、电力线同线槽敷设。F) 公共/消防广播设计指标： （中国公安部火灾自动报警系统设计规范（摘录）（GB50116-98）1999年6月1日实施） F.1 控制中心报警系统应设火灾应急广播,集中报警系统宜设置火灾应急广播。 F.2 火灾应急广播扬声器设置，应符合下列要求： A、民用建筑内扬声器应设置在走道和大厅等公共场。每个扬声器额定功率不应小于3W，其数量应能确保从一个防火区内任何部位到最近一个扬声器距离小于25m。走道内最终一个扬声器至走道末端距离不应大于12.5m。 B、在环境噪声大于60场所设置扬声器，在其播放范围内最远点播放声压级应高于背景噪声15。 F.3火灾应急广播和公共广播适用时，应符合下列要求： A、火灾时应能在消防控制室将火灾疏散层扬声器和公共广播扩音机强制转入火灾应急广播状态。 B、消防控制室应能监控用于火灾应急广播时扩音机工作状态，并应含有遥控开启扩音机和采取传声器播音功效。 C、应设置火灾应急广播备用扩音机，其容量不应小于火灾时需同时广播范围内火灾应急广播扬声器最大容量总和1.5倍。 四、酒店广播方案设计方案:1、酒店情况概况：该酒店属五星级酒店，大楼内设有大中型中、西餐厅；咖啡室、多功效厅、会议室、豪华酒店客房等高级消费场所。因为该楼在城市中心，人口密度大，故防火是关键问题之一。2、酒店结构说明及功效要求：酒店结构：1-3层分别为大堂、宴会厅、中餐厅包间及公共区域部分；4层为大包间、多功效厅、会议室及公共区域部分；5-25层为客房；26-27层为西餐厅。广播要实现以下要求；1） 背景音乐公共广播系统和消防紧急广播系统合二为一，平时播放音乐，当有紧急/广播要求时，能立即强切为紧急广播状态，对所需要广播区域进行广播，指导人员疏散。2） 可进行分区广播、分区寻呼广播、全区寻呼广播。3） 多音源播出，系统可同时在不一样广播区域播放不一样音源。4） 可经过话筒或CD进行录音编辑自制节目。5） 含有监听功效，在主控室能够监听各分区播放情况。6） 可实现N或N4临层报警功效。7） 中央系统微电脑总控制系统，集中控制各编程设备。8） 图示化显示，汉字界面，人性化操作。9） 可定时开启、关闭整个系统电源，做到无人值守。3、酒店广播系统设计方案说明：整个酒店只有一个消防中心，只要任何地点发生火警，传感器即时发出信号并传送给消防中心，消防中心经过计算机处理，排除误操作后，随即开通报警信号及紧急广播，自动喷淋设备等，对火场面积进行有效地控制，并帮助人员安全疏散。依据酒店计划设计具体情况，我们设计了一套从音频信号集中控制传输，可靠实用背景音乐、公共（紧急）广播系统。即设计背景音乐广播和消防紧急广播相兼容。全部背景音乐扬声器在火灾时均能强切至消防紧急广播状态。当进行正常背景音乐广播时，一旦发生火灾报警，自动触发语音系统，广播强切至紧急广播状态，以最高优先权向酒店内实施分区紧急事故广播，并可进行人工广播来处理事故，避免了慌忙中造成误操作可能性。所以在酒店广播设计中，要考虑到公共广播和紧急广播两个部分。下面将对其对应方案具体说明：（一）广播系统分析：因为该酒店建筑面积较大，区域功效和楼层数较多。为方便广播，将广播系统分成若干个区，方便在不一样情况下能够进行分区广播或分区寻呼，从而不影响其它分区播放。依据酒店对公共广播要求，我们以功效需要为标准分成4个大背景音乐广播区即1-4楼大堂、公共区域；1-4楼宴会厅、包间、大包间、多功效厅、会议室等区域；5-25楼客房区域；26-27楼西餐厅区域。每个大功效分区全部能够播放不一样音乐。紧急广播以楼层为单位分为31个区（具体配置见表）。当发生紧急情况时进行N1或N4临层报警。1.1扬声器方面：因为考虑到使用环境原因，室内部分及走廊采取天花喇叭（3W/6W），大堂属中庭结构，无天花板，所以可采取10W壁挂喇叭。（具体配置见表）扬声器点数分布配置见表广播分区名称 6W吸顶喇叭10W壁挂音箱6W强插音控120W强插音控1区1F大堂、公共区域742区2F公区区域163区3F公区区域204区4F公共区域235区1F宴会厅1116区2F宴会厅1117区3F宴会厅、包间332318区4F大包间669区5F客房走廊810区6F客房走廊811区7F客房走廊812区8F客房走廊813区9F客房走廊814区10F客房走廊815区11F客房走廊816区12F客房走廊817区13F客房走廊818区14F客房走廊819区15F客房走廊820区16F客房走廊821区17F客房走廊822区18F客房走廊823区19F客房走廊824区20F客房走廊825区21F客房走廊826区22F客房走廊827区23F客房走廊828区24F客房走廊829区25F客房走廊430区26F西餐厅831区27F西餐厅147累计31343631.2 音源配置了多个节目源：DVD机、卡座、调谐器、麦克风。1.3 广播系统主设备：为了实现整个系统设备电源定时开启功效，配置一台DCI-16TII系统定时器，因定时器输出功率有限，无法满足整个广播系统须求，就要配置DCI-28SII十六路电源时序器来满足须要。除过系统定时器DCI-16TII和DCI-28SII外全部设备电源全部接在十六路电源时序器DCI-28SII上。当整个系统设备断电后，有报警信号输入时，就能够自动激活DCI-16TII和十六路电源时序器DCI-28SII为整个广播设备供电。关键是对系统智能开关机，报警时候实现自动电源开启。音源部分采取DVD播放机、谐调器、收音头和中央控制主机DCI-100II内置四路音源。音源设备连接到DCI-816SII音频矩阵。以“中央控制、操作简单”为标准，我们选择 DCI-100II 中央控制主机来总控系统设备。（DCI-100II内置4路音源，可同时输出，而且可定时/手动播放，有周循环、日循环、月循环等到功效。含有MP3、WAV、VCD等音频格式转换功效。）全部编程设备经过RJ45口互连到DCI-100II上，全部可编程操作集中在DCI-100II上完成，完全不用对某个DCI广播设备逐一操作了，只需要在中央控制主机那里控制各个公共广播设备就能够了，经过中央控制主机能够定时开启源，自动选择节目源，自动控制节目源播放曲目，定时发送节目源曲目到对应分区，远端设备工作状态全部能够在中控主机上显示出来，中控主机又可依据用户要求设定多个工作模式， 操作方便简单。我们配置1台DCI-816SII音频矩阵控制主机来进行音源分配，实现各大功效分区播放不一样背景音乐多音源播出功效。DCI-816SII音频矩阵含有十六路音源输入和十六通道输出；十六个输出通道全部有独立音量调整旋钮；含有十六路级联输出口，和十六路输入一一对应；音源11音源15含有寻呼麦克风输入口（采取平衡传输方法），可经过寻呼麦克风对意输出通道进行寻呼；第十六路音源为紧急信号输入口，包含一个线路输入口和一个CUT口，CUT口对线路输入口有默音作用；含有一个25针紧急信号输入口，本机可自动监测紧急信号，并将出现紧急情况通道音源切换至第十六路音源；含有一个128*64液晶显示器，汉字菜单操作，含有定时选择通道音源功效，可经过菜单定时数据进行添加、修改和删除操作；本机定时程序含有日、周和月三种循环工作方法；采取三键操作方法（UP、DOWN和ENTER）；使用地址设置开关，根据十进制设置本机地址；含有短路信号激活电源功效，用于紧急消防广播含有远程开关机功效、远程通道音源选择功效，支持定时程序下载和系统自动校时。16路输出能够在16路音源中任意选择，只要将所需广播内容编入程序，设置自动运行，系统就可定时开启、定时关闭、自动播放背景音乐，我们留有足够空间为以后系统扩容。为方便广播中心随时知道每一区广播情况，所以配置了1台DCI-12M十路监听器。纯后级功率放大器连接各个广播分区喇叭，实现广播分区控制和播放。为方便广播中心随时知道每一区广播情况，所以配置了2台DCI-12MII十六路监听器。寻呼、消防报警方面：DCI-10PII十六分区寻呼器有寻呼报警功效。利用DCI-10RII十六分区寻呼麦克风，能够实现对不一样广播分区任意寻呼和讲话，没有需要寻呼广播分区照常播放背景音乐，寻呼完成后系统能够返回背景音乐播放状态。为方便和消防中心联动，还给该系统配上1台DCI-15E报警信号发生器和1台DCI-10P十分区寻呼器，考虑到楼层临层报警部分，还须添加一台DCI-19A智能化报警矩阵。此矩阵可控制三十二个区，每个区至多可有上下4个邻区同时被激活。必需时还可扩展到120个区。该报警矩阵是和消防中心连接智能化接口，能够经过编程。当消防中心发生某分区火警信号时，报警矩阵能依据预编程要求，自动地强行开放警报区及及相关邻区，方便插入紧急广播；对于含有音控开关分区，须在分区电源DCI-20S帮助下才能强行打开（或绕过）音控器进行插入。在警报开启时，报警信号发生器DCI-15E也同时被激活，自动地向警报区发送警笛或先期固化告警录音（如指导公众疏散录音），1.4 功放方面：因为广播是有线传输，线路比较远，功率损耗大，所以要配置定压输出功放。该系统选择DCI高性能定压功放。我们选择功放含有 70V和 100V恒压输出端子，因为广播线路全部相当长，须用高压传输才能减小线路损耗。1、 1-4F我们按大堂、公共区域和中餐厅、多功效厅等功效区共分成了2大功效分区（8个小广播分区），每个分区要求同时播放不一样音乐，所以背景音乐，我们配置了2台660W纯后级功放对该2分区扬声器进行扩声。2、 5-25F客房走廊区域，背景音乐使用一台DCI-9600II（1500W）功放来推进。3、 26-27F西餐厅公共区域及包房，背景音乐使用一台DCI-360（360W）来推进。4、 报警方面：1-4F大堂、公共区域；1-4F中餐厅、多功效厅；26-27F西餐厅报警功放单独用一台DCI-9600II(1500W)功放；5-25F客房走廊报警功放单独用一台DCI-9600II(1500W)功放。1.5广播线路敷设及材料使用:安装关键是敷设线路，因为传输距离较远，为了确保信号在线路上不产生太大衰减。主干线采取2X2.5mm2多股平衡线，支线用2X1mm2多股平衡线。为了达成消防要求，线管采取阻燃线槽或阻燃线管。每一接线点及分支点全部设分支盒。为便于检验故障，拉好线后，即可用万用表测量。先把线路终端短接，用万用表在始端测量。假如开路则证实线路有断路问题。如电阻靠近零，再把终端开路，电阻应是无限大。不然， 假如电阻不是无限大则证实两条线之间有短路问题。另外，还要测量一下线和线管之间有没有短路漏电现象。每装好一段线要立即检验，然后根据设计图装好设备、检验每一区到消防中心阻抗等设计是否有出入。最终接上功放，试听每一区声音是否正常。因为每一区喇叭所处位置不一样，覆盖区域大小也有差异，为使声场达成预定均匀度，可调整喇叭（线间变压器）上070V或0100V输入每个档位。比如：远喇叭可用线间变压器070V档，近喇叭用0100V档口，视具体情况而定。广播功放使用导线截面面积表负载功率60W120W250W350W450W650W1000W1500W截面面积长度mm2mm2mm2mm2mm2mm2mm2mm2输出电压70V负载功率60W120W250W350W450W650W1000W1500W100米内0.500.500.500.751.001.502.004.00250米内0.500.751.502.502.504.006.00500米内0.751.502.504.006.006.001000米内1.502.506.00输出电压100V负载功率60W120W250W350W450W650W1000W1500W100米内0.500.500.500.500.750.751.502.50250米内0.500.50.751.001.502.504.006.00500米内0.500.751.502.504.004.006.0010.001000米内0.751.504.004.006.0010.0011.2516.80五、系统连线简图详见DWG系统图。六、主系统设备功效说明及介绍DCI-100 系统中央控制主机：操作界面 1、简单易用触摸屏操作控。2、全部DCI系列可编程机器全部可通中央控制主机来编程及控制。3、有权限功效,可对整个系统系统时间校时4、含有系统锁。 5、可四路内置音源同时输出口，而且可定时播 放和手动播放。6、含有麦克风接口,有音频格式转换功效。DCI-10P 十六分区寻呼矩阵1. 16路分区寻呼、报警功效；2. 增加全开、全关控制键；3. 含有联机控制功效，远程开关机功效，总音量远程控制功效；4、含有4级优先权，分别是MIC0 紧急输入（报警）寻呼MIC1寻呼MIC2，MIC3，MIC4和线路输入； 5. 采取地址模块，根据十进制设置地址；6. 增加远程开关机功效；7. MIC1、MIC2、MIC3和MIC4采取平衡传输方法，传输线使用双绞线，同时传输控制信号和音频信号，用于接寻呼麦克风DCI-10R；8. 内置钟声合成电路，改善钟声音质，可远程控制播放钟声；9. 短路信号激活电源功效，用于紧急消防广播；10 采取双总线主从应答方法，提升通讯可靠性和安全性。DCI-10R 分区寻呼麦克风
