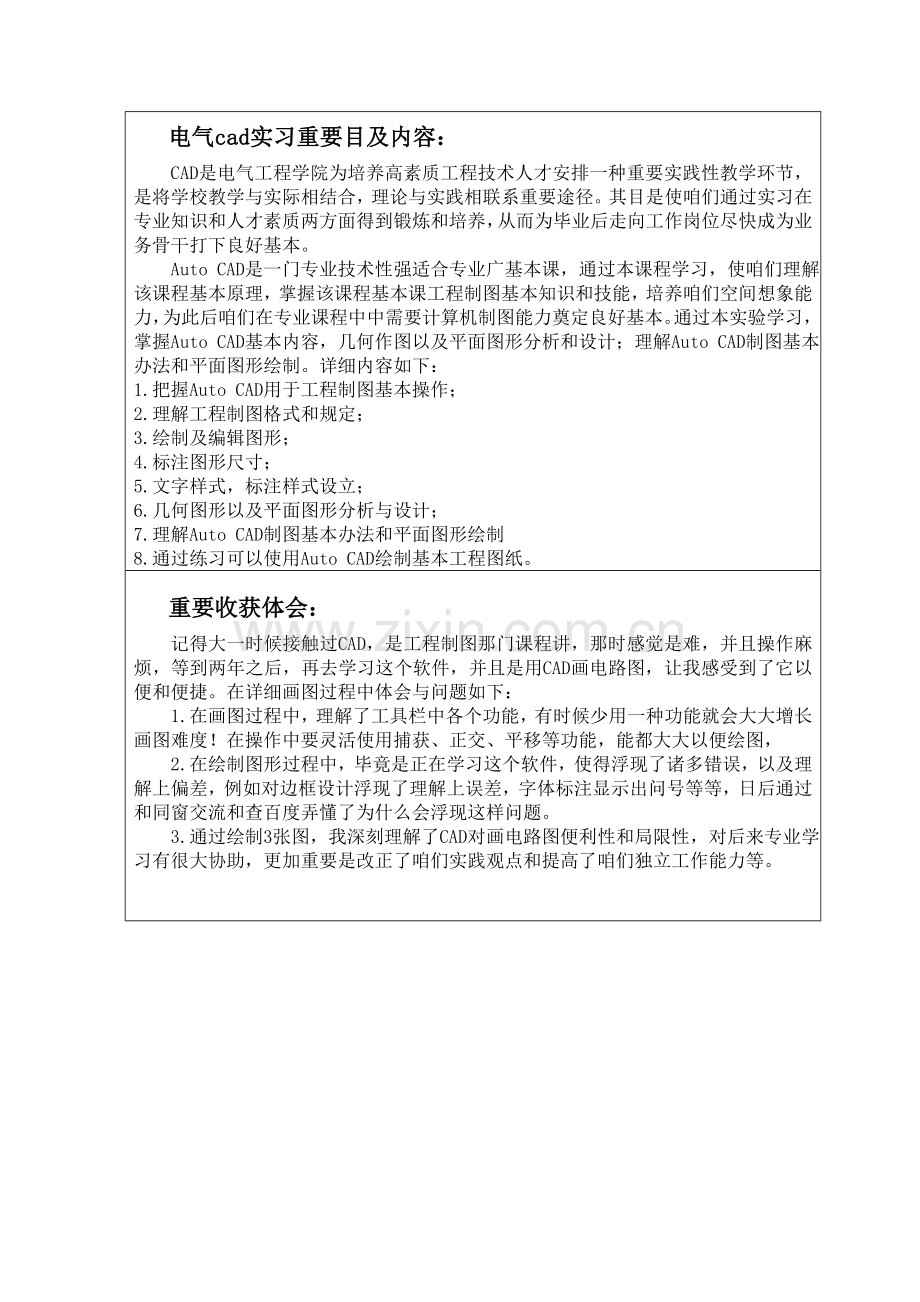

新疆大学 实习（实训）报告实习（实训）名称： 电气CAD 学 院： 电气工程学院 专 业 、班 级： 指 导 教 师： 报 告 人： 学 号： 时 间： 1月5日 电气cad实习重要目及内容： CAD是电气工程学院为培养高素质工程技术人才安排一种重要实践性教学环节，是将学校教学与实际相结合，理论与实践相联系重要途径。其目是使咱们通过实习在专业知识和人才素质两方面得到锻炼和培养，从而为毕业后走向工作岗位尽快成为业务骨干打下良好基本。 Auto CAD是一门专业技术性强适合专业广基本课，通过本课程学习，使咱们理解该课程基本原理，掌握该课程基本课工程制图基本知识和技能，培养咱们空间想象能力，为此后咱们在专业课程中中需要计算机制图能力奠定良好基本。通过本实验学习，掌握Auto CAD基本内容，几何作图以及平面图形分析和设计；理解Auto CAD制图基本办法和平面图形绘制。详细内容如下：1.把握Auto CAD用于工程制图基本操作；2.理解工程制图格式和规定；3.绘制及编辑图形；4.标注图形尺寸；5.文字样式，标注样式设立；6.几何图形以及平面图形分析与设计；7.理解Auto CAD制图基本办法和平面图形绘制8.通过练习可以使用Auto CAD绘制基本工程图纸。 重要收获体会： 记得大一时候接触过CAD，是工程制图那门课程讲，那时感觉是难，并且操作麻烦，等到两年之后，再去学习这个软件，并且是用CAD画电路图，让我感受到了它以便和便捷。在详细画图过程中体会与问题如下：1.在画图过程中，理解了工具栏中各个功能，有时候少用一种功能就会大大增长画图难度！在操作中要灵活使用捕获、正交、平移等功能，能都大大以便绘图，2.在绘制图形过程中，毕竟是正在学习这个软件，使得浮现了诸多错误，以及理解上偏差，例如对边框设计浮现了理解上误差，字体标注显示出问号等等，日后通过和同窗交流和查百度弄懂了为什么会浮现这样问题。 3.通过绘制3张图，我深刻理解了CAD对画电路图便利性和局限性，对后来专业学习有很大协助，更加重要是改正了咱们实践观点和提高了咱们独立工作能力等。存在问题：1. 机房提供软件是，而我个人笔记们装win10系统，因此不兼容，于是我安装事，有些显示和功能是不相似，为了保证做图能在本打开，需要保存成本，并且需要去图书馆打开一次看看与没有浮现什么问题2. 由于操作不纯熟，在完毕作业过程中还是比较慢，通过实践积累，随着对软件熟悉度增长，相信会有所提高3.由于对图形尺寸拿捏不是特别好，导致图形不美观指引教师意见： 指引教师签字：1月8日备注： 1 电气CAD实训报告 AutoCAD（Autodesk Computer Aided Design）是Autodesk（欧特克）公司初次于1982年开发自动计算机辅助设计软件，用于二维绘图、详细绘制、设计文档和基本三维设计，现已经成为国际上广为流行绘图工具。AutoCAD具备良好顾客界面，通过交互菜单或命令行方式便可以进行各种操作。它多文档设计环境，让非计算机专业人员也能不久地学会使用。在不断实践过程中更好地掌握它各种应用和开发技巧，从而不断提高工作效率。AutoCAD具备广泛适应性，它可以在各种操作系统支持微型计算机和工作站上运营。1 AutoCAD软件是由美国欧特克有限公司（Autodesk）出品一款自动计算机辅助设计软件，可以用于绘制二维制图和基本三维设计，通过它无需懂得编程，即可自动制图，因而它在全球广泛使用，可以用于土木建筑，装饰装潢，工业制图，工程制图，电子工业，服装加工等多方面领域。AUTOCAD （R17.0）：.3.23，拥有强大直观界面，可以轻松而迅速进行外观图形创作和修改，07版致力于提高3D设计效率.1)平面绘图：能以各种方式创立直线、圆、多边形、样条曲线等基本图形对象2)绘图辅助工具：AutoCAD提供了正交、对象捕获、极轴追踪等绘图辅助工具。3)编辑图形：AutoCAD具备强大编辑内容，可以移动、复制、旋转、阵列、拉伸等。4)标注尺寸：可以创立各种类型尺寸，标注外观可以自行设定。5)书写文字：能容易在图形任何位置。沿任何方向书写文字，可设定文字字体、倾斜角度及宽度缩放比列等属性。6)图层管理功能：图形对象都位于某一图层上，可设定图层颜色、线形、线宽等特性。1.1 绘制及编辑图形 Auto CAD“绘图”菜单中包具有丰富绘图命令，使用它们可以绘制直线、构造线、多短线、圆、矩形、多边形、椭圆等基本图形，也可以将绘制图形转换为面域，对其进行填充。如果再借助于“修改”菜单中修改命令，便可以绘制出各种各样图形。对于某些基本图形，通过拉伸、设立标高和厚度等操作就可以轻松地转换为其她图形。使用“绘图”|“建模”命令中子命令，顾客可以很以便地绘制圆柱体、球体、长方体等基本实体以及三维网格、旋转网格等曲面模型。同样再结合“修改”菜单中有关命令，还可以绘制出各种各样复杂图形。绘图工具栏如下图修改（移动工具，删除，阵列等）如下图涉及删减、复制、镜像、阵列、移动等各个工具标注图形尺寸 尺寸标注是向图形中添加测量注释过程，是整个绘图过程中不可缺少一步。Auto CAD“标注”菜单中包括了一套完整尺寸标注和编辑命令，使用它们可以在图形各个方向上创立各种类型标注，也可以以便、迅速以一定格式创立符合行业或项目原则标注。标注显示了对象测量值，对象之间距离、角度，或者特性与制定原点距离。在Auto CAD中提供了线性、半径和角度3种基本标注类型，可以进行水平、垂直、对齐、旋转、坐标、基线或持续等标注、公差标注，以及自定义粗糙度标注。以及自定义粗糙度标注，可以二维图形，也可以是三维图形。尺寸标注工具栏如下图图案填充 选取绘图工具栏里面图案填充，然后出来对话框，再接着操作。 选取拾取点后，可以填充所需要颜色，便于图形美观。 文字样式、标注样式设立 在“格式”中选取“标注样式”，弹出如下图所示对话框，新建，修改参数。设立箭头大小5，文字大小12，文字位置“垂直居中”“水平居中”，文字对齐“水平”。虽然在我任务图中没有要标注尺寸，但是作为Auto CAD中很重要一某些，咱们必要要将标注这方面内容掌握。使用Auto CAD绘制工程图形总结本次CAD实习，我学会了诸多东西。通过教师布置作业，我掌握了Auto CAD某些基本命令以及有关快捷命令，并且能较为纯熟画出关于图形。同步培养和考察了我对计算机实际应用能力，使我使用Auto CAD更加纯熟了，也使得我绘图能力有了明显提高。用一周时间对Auto CAD软件练习同步,完毕了三张cad制图并完毕实习报告。实习任务图： 下面是做成CAD截图 画完图形后来还要标注其姓名等各种信息，也对那个有些许规定，例如下面这幅图就是我画完之后所做信息图，这个也是比较重要。还要把整个图形放在一种A4只里面，先画出一种297*210一种矩形，再把图形缩放放在这个矩形里面，然后画出10*5*5*5一种外框，整个图形就算完毕了。 2 体会 通过这一周CAD技能训练我真切地体会到了这种绘图系统实用性。同步也感觉到，电路图是电气工程中惯用并且必不可少，因此具备良好绘图能力是每一种设计人员最基本素质。虽然训练已经结束，但我觉得自己学习过程还没有结束，尚有诸多地方可以提高。这次学习培养了我动手能力。在此，对自己学习CAD某些感悟和体会归纳如下： 本次技能训练一共绘制了三张图纸，在整个绘图过程中，坚守着不断学习，不断进步，最大限度掌握AUTOCAD基本原则，排除一切困难，做好本次专业技能训练。其中，遇上了诸多预想不到困难。例如说在考虑整个图纸布局和打印规定方面颇为繁琐，既要考虑到整个图纸总体美观性，还要兼顾到详细细节对的无误。也许在计算机中绘制模型空间里发现不了问题，但是打印出来实际效果却是不抱负。这就需要咱们不断地改进图纸各种参数和细节，保证出图精确无误和美观。尚有各种线型参数设立，惯用标示符号大小规格，都要参照国家有关规定。 理解掌握了某些CAD命令 1、菜单栏中命令包括了所有对软件操作命令。如：直线是L 矩形REC等等。要用CAD画图，理解和熟悉CAD绘图命令，这是最基本起点。CAD中执行基本操作命令有3种方式：左边绘图栏中命令按钮，命令窗口中直接输入命令和在上边工具栏中点绘图做相应图形。 2、使用各种办法提高制图效率。一方面是会用块。外部图块，学习图形块如何定义、创立块、在工程图形中插入图块、图块编辑等。块作用是避免顾客多次创立相似图形挥霍时间。此外尚有镜像，矩阵办法。使用它们可以绘制左右对称图形以及形同规则图形等。多使用这几种办法绘制可以大幅度提高制图效率。 3、在寻常学习中加强CAD制图练习，提高制图水平。 通过对CAD制图练习，纯熟掌握和运用命令，使自己制图能力有更大进步。同步结识到土木是一种严谨行业。不论是在绘制图纸还是详细施工，都规定咱们每一种人谨小慎微，不容半点马虎。也许就是由于一种很小细节和数据没有解决好，均有也许导致整个工程瘫痪或是重大生命财产安全。对于咱们每个大学生重要是要掌握学习办法，在实践中悟，在悟中学。争取在将来用届时候可以信手拈来，为自己将来工作提高一种起点。最后，非常高兴可以参加这次技能训练，咱们从中学到了诸多，体会到了诸多，成长了诸多。
