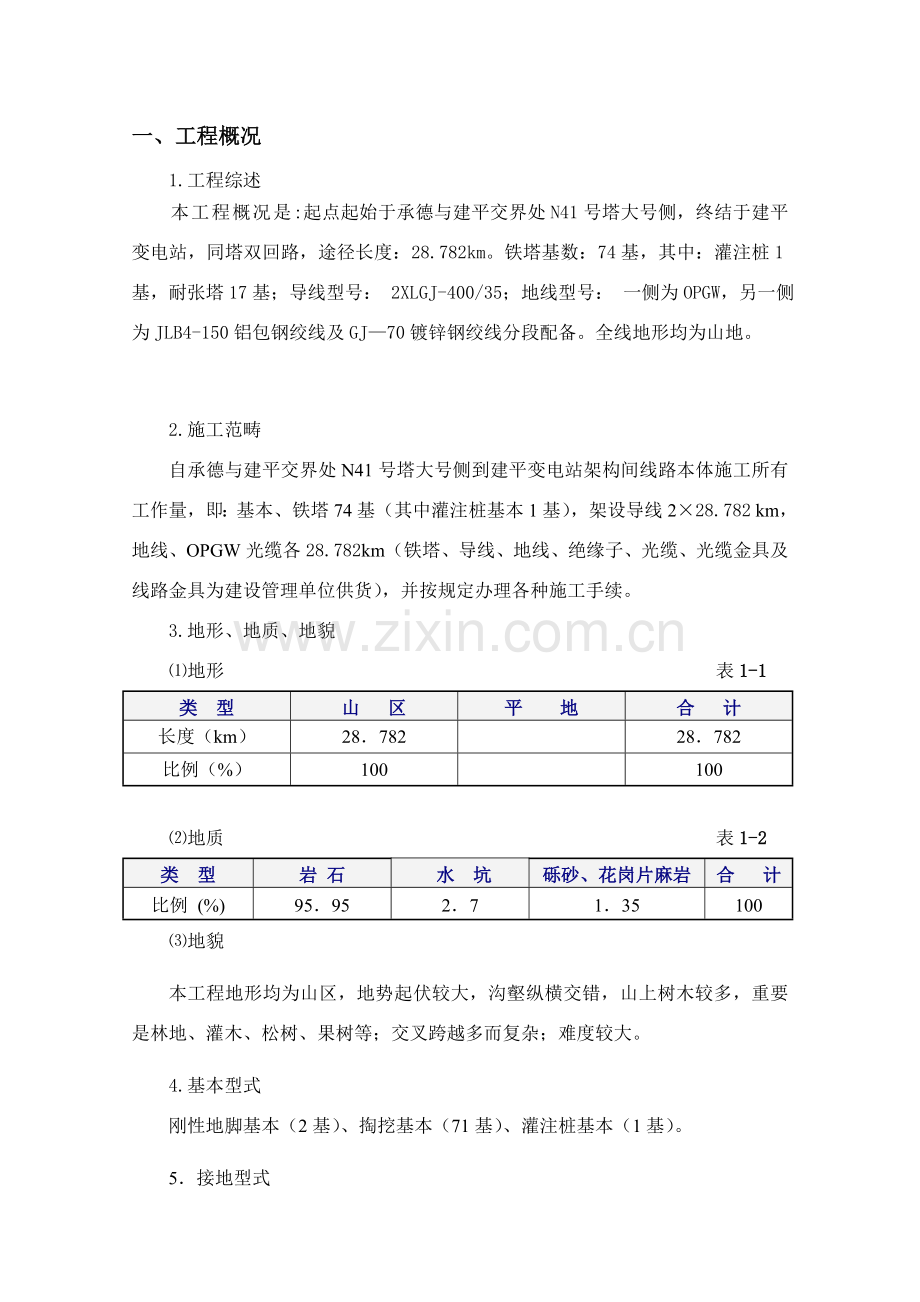

一、工程概况
1.工程综述
本工程概况是:起点起始于承德与建平交界处N41号塔大号侧，终结于建平变电站，同塔双回路，途径长度：28.782km。铁塔基数：74基，其中：灌注桩1基，耐张塔17基；导线型号： 2XLGJ-400/35；地线型号： 一侧为OPGW，另一侧为JLB4-150铝包钢绞线及GJ—70镀锌钢绞线分段配备。全线地形均为山地。

2.施工范畴
自承德与建平交界处N41号塔大号侧到建平变电站架构间线路本体施工所有工作量，即：基本、铁塔74基（其中灌注桩基本1基），架设导线2×28.782 km，地线、OPGW光缆各28.782km（铁塔、导线、地线、绝缘子、光缆、光缆金具及线路金具为建设管理单位供货），并按规定办理各种施工手续。
3.地形、地质、地貌
⑴地形 表1-1
类 型
山 区
平 地
合 计
长度（km）
28．782

28．782
比例（%）
100

100

⑵地质 表1-2
类 型
岩 石
水 坑
砾砂、花岗片麻岩
合 计
比例 (%)
95．95
2．7
1．35
100
⑶地貌
本工程地形均为山区，地势起伏较大，沟壑纵横交错，山上树木较多，重要是林地、灌木、松树、果树等；交叉跨越多而复杂；难度较大。
4.基本型式
刚性地脚基本（2基）、掏挖基本（71基）、灌注桩基本（1基）。
5．接地型式
丁3、丁5、丁8、丁10、丁20、丁30。

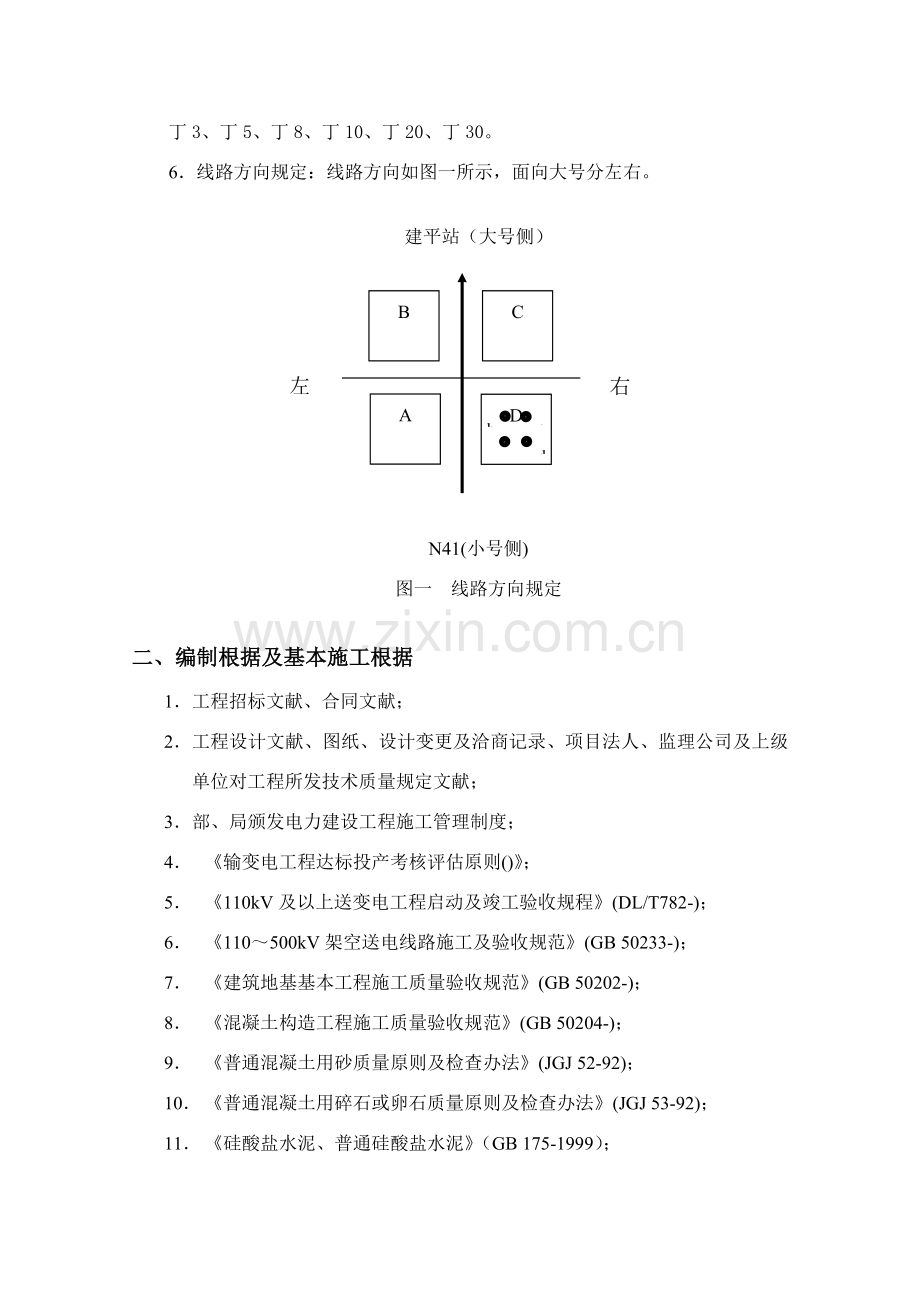

6．线路方向规定：线路方向如图一所示，面向大号分左右。

建平站（大号侧）
右
左
C
B
A
D
a
b
d
c

N41(小号侧)
图一 线路方向规定

二、编制根据及基本施工根据
1． 工程招标文献、合同文献；
2． 工程设计文献、图纸、设计变更及洽商记录、项目法人、监理公司及上级单位对工程所发技术质量规定文献；
3． 部、局颁发电力建设工程施工管理制度；
4． 《输变电工程达标投产考核评估原则()》；
5． 《110kV及以上送变电工程启动及竣工验收规程》(DL/T782-)；
6． 《110～500kV架空送电线路施工及验收规范》(GB 50233-)；
7． 《建筑地基基本工程施工质量验收规范》(GB 50202-)；
8． 《混凝土构造工程施工质量验收规范》(GB 50204-)；
9． 《普通混凝土用砂质量原则及检查办法》(JGJ 52-92)；
10． 《普通混凝土用碎石或卵石质量原则及检查办法》(JGJ 53-92)；
11． 《硅酸盐水泥、普通硅酸盐水泥》（GB 175-1999）；
12． 《普通混凝土配合比设计规程》（JGJ 55-）；
13． 《砌筑砂浆配合比设计规程》(JGJ 98-)；
14． 《钢筋焊接及验收规程》(JGJ 18-)；
15． 《混凝土强度检查评估原则》(GBJ 107-87)；
16． 《组合钢模板技术规范》(GB 50214-)；
17． 《混凝土外加剂应用技术规范》(GB 50119-)；
18． 《中华人民共和国安全生产法》中华人民共和国主席令70号；
19． 《建设工程安全生产管理条例》国务院第393号令；
20． 《建设工程施工现场管理规定》中华人民共和国建设部1991年15号令；
21． 《安全生产工作规定》国网公司10月08日；
22． 《电力建设安全工作规程（第2某些：架空电力线路）》(DL 5009.2－)；
23． 《国家电力公司工程建设监理管理规定》国电火[1999]688号；
24． 《国家电网公司电力建设安全健康与环境管理工作规定》(国家电网工〔〕168号 -05-23)
25． 《电力建设文明施工规定及考核办法》原电力部[1995]543号；
26． 《安全管理24种制度汇编》（四川省输变电工程公司）；
27． 《质量、环境、职业健康安全管理体系程序文献》（四川省输变电工程公司）
28． 《架空电力线路土石方及基本施工守则》（四川省输变电工程公司）；
29． 项目部编发基本施工数据表。
三、工地运送及基本材料保管
本工程主干运送道路为宣化到上花园公路及附属支路，周边环境复杂，支线运送困难，道路较窄，车流量大，经常有堵车状况发生，对运送极为不利。线路周边地形复杂，沟壑纵横，支线运送困难，某些桩号需整修运送道路、清理障碍，修桥补路、拓宽道路、绕道运送、山区人力运送等工作量大。
开工前组织司机及押运人员对运送道路进行逐基调查，选取经济、合理
运送途径，对运送车辆不能通过或难以通行地段进行修路。
2．修路和运送中涉及青苗、树木等关于事宜，提前告知合同人员及时解决。
3．材料堆放地点平整及水泥堆放、保管、使用等由施工队负责。材料到达现场时间由施工队提出，水泥堆放须采用防潮防水办法；堆放砂、石场地需平整，并清除杂物，下铺彩条布；地脚螺栓、主角钢及钢筋应堆放在垫物上，角钢涮锌某些恰当抬高，防止锈蚀物存留在涮锌某些。
4．检查材料质量，严把原材料质量关，发现问题及时上报关于部门解决。严格按照技术部门提供运送表供料。
四、线路复测及分坑
(一) 线路复测
1．本工程所有测工应持证上岗，工程所用计量仪器必要有计量合格证，并在检定有效期内。
2．施工前必要对线路进行全面复测，复测内容涉及档距、转角方向、转角度数、塔位标高、交叉跨越点及影响线路走径危险点。
3．按各自施工范畴进行复测，当施工范畴以直线塔划分时，必要复测至耐张转角塔位桩，涉及档距、方向和转角度数。
4．施工复测实际值与设计值偏差应满足规程规定，复测值超过容许值时，须重测一遍，两次超差，应查明因素，报请技术部门解决解决。
⑴以两相邻直线塔为准，横线路方向偏差不不不大于50mm；
⑵复测转角桩角度偏差不不不大于1′30″；
⑶相对标高偏差不不不大于500mm；
⑷顺线路方向档距偏差应不不不大于设计值1% 。
5．在复测线路时若发现走廊内新建筑物、地下管道、古墓、文物及地貌变化大地点，及时上报技术部门解决。
6．对于丢失塔位桩，在复测线路时予以恢复，恢复后偏差须符合规范规定。
⑴直线塔位桩恢复：采用正倒镜分中法拟定线路方向并用视距法或量尺法拟定桩位。
⑵转角塔位桩恢复：采用正倒镜分中法拟定线路方向，可用两台仪器交叉钉桩，亦可先延长一侧线路方向，在桩位附近钉辅助桩拉老弦，仪器移置另一侧以同样办法将线路方向做延长线，在老弦交会点钉桩。仪器置于新钉塔位桩测其线路转角及两测档距，其测量数值应符合设计值，偏差须符合规程规定。
7．在基本横顺线路方向不影响基坑开挖位置钉必要辅助桩，用于基面开挖后校核塔位中心桩，并做好必要记录和标记。
8．填写线路复测记录，上报施工技术及质检部门。
(二) 基本分坑
1．基本分坑办法及数据详见《架空送电线路土石方及基本施工守则》、《基本工程分坑及找正数据表》。
2．正方形基本按45°线进行分坑，矩形基本按大正方形进行分坑。
3．分坑坑口尺寸拟定
依照底盘宽度B，操作裕度C，坑深H，坡度系数K，按下列公式计算拟定坑口尺寸A：A=B+2C+2KH
不同土质坡度系数K 表4-1
土质分类
泥水
砂质土
普通土
粘土
坡度(宽、深)
0.75：1
0.5：1
0.3：1
0.15：1
基本坑预留操作裕度c： 表4-2
土质条件
操作宽度（m）
普通土质
0.3
水坑（用挡土板）
0.6

(三) 基本开方
1．为保证施工无误，认真核算设计现场定位时塔位桩，核对如有不符，应告知设计代表进行解决。
2．耐张塔、直线塔基本分坑
基本施工时，应按照根开表中所列每个腿基本半根开进行分坑，确认无误，再按其图示施工。
基坑开挖依照不同土质、地下水位状况，拟定不同挖掘方式，并遵循《电力建设安全工作规程》规定留有恰当边坡，距坑口0.8 m范畴内不得堆放其他物件。
五、基坑开挖及回填
1．在开挖基坑及接地槽时，如发现地下文物、军事设施、地下电缆、管道等应暂停施工，应及时上报项目部技术部门，待做出明确方案后方可继续施工。
2．基本基面标高以铁塔中心桩高程为准，依照中心桩钉出必要、作为施工及质量检查辅助桩，并对其位置作记录，以便监理、设计、运营等单位检查。位于鱼虾池及洼地内基本需要抬高基面，其基面标高以塔位附近岸边辅助桩高程为准。如有变化上报技术部门解决。
3．地脚式有预留高基本受压腿基面应相应提高，同步四腿基本顶面也应按予留高千分值抹成斜面。插入式有予留高基本除按千分比提高受压腿以外，横线路中心也应按千分比计算值向受拉方向侧偏移。
4．为防止破坏植被，导致水土流失，影响自然生态环境，挖坑前应依照实际地形拟定出渣土方向，并严格遵循执行。
5．基坑开挖后地质状况与设计条件不符，边坡尺寸不能满足规定或与设计关于问题，需及时告知技术部门请设计代表解决。
6．水坑开挖可采用挡土板或其他防坍塌施工办法，木挡土板厚度不适当不大于50mm，横木间距不适当不不大于1.5m；对称支顶，支点间距不不不大于1m。在挖掘过程中经常检查挡土板有无变形或断裂等现象。
7．遇有淤泥坑，应及时采用相应办法，如井点降水法、沉井法、沉箱法。采用上述办法时提前告知技术部门，由技术部门提供技术参照资料，并依照详细状况编写施工阐明。
8．如遇与设计地质资料不符流沙坑，必要及时停止施工，及时向技术部门报告，由技术部门核对并上报公司施工处及监理，报请设计核算解决，项目部技术部门编制施工阐明。
9．为减轻对坑壁及挡土板压力，挖出土应堆放在距坑边2m以外，且必要做好十字水平支撑或水平斜角支撑；更换挡土板支撑必要先装后拆；拆除挡土板应待基本浇制完毕后与回填土同步进行。
10．如果挡土板高度满足不了技术规定期，可将地表附近不塌落某些随挡土板下降清除，清除深度应低于挡土板上顶面0.2m，宽度不不大于1 m。
11．人员不得站在挡土板上传递土方或在支撑上搁置传土工具，施工负责人及安全监护人要经常检查挡土板有无变形或断裂现象。
12．易积水桩位应修筑排水沟，防止雨水流入坑内导致坑壁坍塌。
13．基本坑底挖掘平整，基坑深度容许偏差＋100mm、－50mm，基本坑在坑深容许范畴内按最深一坑操平。超深100mm某些铺石灌浆解决。
14．回填时清除坑内杂物，排除坑内积水。回填土由基本四周均匀回填，每300mm夯实一次，回填土高出地面300mm，对于不易夯实土质，高出地面500mm，且表面平整，见棱见角。
15．现浇基本回填土密实度为原状土密实度70％及以上。
16. 所有基坑回填土应严格按照现行施工规范及设计规定进行分层夯实，基本竣工后，应清理基面。留有排水道；做好防沉层。注意基本及周边防护办法与否完毕。位于水渠或汇水沟道附近塔位更应注意积水浸泡塔位，必要时，应采用导流、防渗、堵漏等办法。
17.对于个别需要修筑护坡桩号，按设计规定在基本浇注完毕后，设计到现场实测绘图施工。
18.基本施工完毕后，应做到工完料尽场地清。
六、基本材料及混凝土配合比
(一) 基本材料
1．本工程项目部采购基本原材料必要符合下列规定：
⑴采购材料必要有完整产品合格证、材质证明。
⑵关于材料代用应经设计代表承认，在无承认状况下禁止以小代大。
2．基本地脚、圆钢
⑴基本地脚、圆钢符合设计规定，并有出厂合格证，使用前除去浮锈。
⑵对地脚直径、长度、丝扣长度及螺母配合状况进行全面检查，必要符合设计及规范规定。
⑶圆钢每60t为一检查批次。
3．水泥
⑴本工程基本施工采用P·O 32.5普通硅酸盐水泥，并具备出厂质量合格证及化验报告。
⑵不同批号水泥应分别堆放使用，尽量避免混用。
⑶当水泥出厂超过三个月，或虽未超过三个月但保管不善时，必要补做标号实验，并按实验后实际标号使用。
⑷水泥每200t为一检查批次。
4．砂、石
⑴混凝土用砂：用中砂。含泥量<5%；空隙率<45%。
⑵碎石：石子使用粒径5～40mm、持续级配碎石，最大粒径不得不不大于构造截面最小尺寸1/4，同步不得不不大于钢筋最小净距3/4，含泥量不大于2%，强度不不大于所浇制混凝土强度1.5倍。针片状颗粒<25%；空隙率<45%。
⑶砂、石每600t为一检查批次，并做到配备合理。

5．水
现场浇筑混凝土宜使用饮用水,当无饮用水时,可采用清洁河溪或池塘水，不得具有油脂及有害物质。除设计特殊规定外可只进行外观检查。
(二) 混凝土配合比
1．本工程基本混凝土标号为C20级；垫层、保护帽采用C10级混凝土。施工前到有资质实验单位做配合比实验，并经公司审批。
2．严格按照《混凝土构造工程施工质量验收规范》(GB50204-)施工。
3．混凝土浇筑时塌落度，每个班时或每个基本腿应检查两次以上。
4．配合比采用重量比，每个班日过秤不少于两次，用料容许偏差（质量）：砂、石≤±5%，水、水泥≤±2%。
5．砂、石含水以坍落度控制用水量，可减少用水量，使塌落度符合规定值。
6.混凝土塌落度为3~5cm。塌落度筒为上口直径10cm，下口直径20cm，高度30cm，捣固扦直径为1cm。塌落度筒底部外对称设立一对踩实鸭舌，中上部设立一对提高耳朵。做塌落度时，每10cm高度捣固一次，混凝土捣固填满后抹平，提高塌落度筒，以筒高为支撑点测量塌落度。
7、配合比表
配 合 比 ( C20 )
材料名称
水泥
砂子
石子
水
塌落度
用量Kg/m3
297
656
1272
175
45mm
质量配合比
1
2．21
4．28
0．59
七、基本浇筑
(一) 钢筋绑扎及焊接
1．钢筋焊接和绑扎质量应符合《混凝土构造工程施工质量验收规范》(GB50204-)规定，保证钢筋绑扎牢固，间距均匀，绑线回头一致，工艺美观。
2．钢筋与模板之间应采用办法以保证保护层厚度。
3．当受力钢筋采用焊接接头时，设立在同一构件内焊接接头互相错开。在任一焊接接头长度为钢筋直径D35倍且不不大于500mm区段内，同一根钢筋不得有两个接头，在此区段内有接头受力钢筋截面面积占受力钢筋总截面面积百分率，应符合下列规定：
⑴非预应力钢筋，受拉区不适当超过50%，受压区和装配式构件连接处不限制。
⑵接头宜设立在受力较小部位，且在同一根钢筋上宜少设接头。
4．焊接接头距钢筋弯折处，不应不大于钢筋直径10倍，接头不适当位于构件最大弯矩处。
5、钢筋焊接采用搭接双面焊，搭接长度不不大于钢筋直径5倍。
(二) 支模找正
本工程在施工前要对地脚螺栓及配筋进行校对，与施工图纸相符后方可施工。模板应使用定型钢模板并保持基本表面光滑，模板强度应足够、不变形，接缝处严密不漏浆。
1．正方形基本按45°线进行找正，矩形基本按小正方形进行找正，详细数据见《基本工程分坑及找正数据表》。
2．地脚螺栓露出高度以基本顶面（地脚螺栓中心处）进行操平找正，有扣某些不得进入剪切面，同组地脚螺栓丝扣长短一致。
3．在保证基本几何尺寸同步，注意防止基本整体扭转及位移。
4．钢模板上下层结合缝必要错开，在使用前涂刷隔离剂，但要防止隔离剂遇到钢筋。
5．为防止立柱浮现鼓肚现象，立柱模板每隔1m加一道抱箍，抱箍可用角铁焊脚钉或钢管加卡子。
6．地脚螺栓操平找正之后必要固定牢固；地脚螺栓丝扣某些涂黄油裹物保护。
(三) 基本预留高
1．转角塔预偏值应依照转角度数大小进行预偏，预偏办法是将受压基本高于受拔基本，各腿混凝土顶面同坡度倾斜。并依照基本中心顶面高度分别控制同组地脚螺栓露出高度。
1． 预偏值规定：（D为铁塔基本根开）
(1) 转角度数为0º～30º基本，预偏值为铁塔基本根开5D‰。
(2)转角度数为30º～60º基本，预偏值为铁塔基本根开6D‰。
(3)转角度数为60º～90º基本，预偏值为铁塔基本根开7D‰。
(4)终端塔基本，预偏值为铁塔基本根开7D‰。
地脚螺栓基本，只提高受压腿基本面，塔脚板处混凝土面同坡度倾斜。
(四) 基本浇筑
1．浇筑前全面检查基本各部尺寸，并检查地脚螺栓规格及固定状况，模板支撑与否可靠。
2．混凝土搅拌投料顺序为沙、石、水泥、防腐剂、粉煤灰、水。
3.混凝土采用机械搅拌（坍落度30-50mm）、机械振捣。
4．混凝土搅拌必要均匀，机械搅拌时间不得少于2分钟。
5．浇筑高度超过2m应采用吊筒，溜管下落，防止混凝土离析现象。
6．采用插入式振捣器振捣时，混凝土浇筑层厚度为作用某些长度1.25倍，振捣时应保持混凝土均匀密实，机械振捣时间不适当过长，防止石子下沉。
7．在浇筑捣固混凝土过程中，不要集中一处投料，防止受力不均使模板变形或地脚移动。
8．每个基本采用持续浇筑，不得二次浇制或二次抹面。
9．不同品种、不同标号水泥不得混合使用。
10．浇筑完毕后，标高抹面一次成型，有预留高地脚螺栓式基本按倾斜方向抹成斜面。
11．混凝土强度以试块为根据进行检查，试块体积为150×150×150mm，养护条件与基本条件相似。试块制作数量符合下列规定：
①所有基本直线塔每5基取一组；转角塔每基取一组；灌注桩每条腿取一组，承台一组（每组三块）。
②当原材料变化，配合比变更时试块此外制作。
12．试块检查，要到有资质实验室试压，并将实验室资质上报监理审查。

八、拆模养护
1．基本养护有条件尽量采用自然养护，无条件采用养护液或加遮盖物保温等办法。
2．浇筑后3~12小时内应开始养护；平均气温低于5℃不得浇水养护，养护时应在基本模板外加遮盖物，保持混凝土表面湿润。
3．基本拆模后，要保证表面及棱角不受损伤，且强度不低于2.5MPa。
4．模板参照下表时间拆模。
表8-1
平均气温℃
+5
+10
+15
+20
昼夜数(天)
4
3
2
2
5．基本养护尽量采用自然养护，无条件采用养护剂养护，养护剂合格证书需上报监理审查。采用养护剂养护时，在拆模并经表面检查合格后及时涂刷，成模后注意保护养护膜，涂刷后不再浇水养护。
九、基本质量规定及缺陷解决
(一) 浇筑铁塔基本塔腿尺寸容许偏差
1．保护层厚度：-5mm
2．立柱及各底座断面尺寸：-1%
3．同组地脚螺栓中心对立柱中心偏移：10mm
4．地脚螺栓露出混凝土顶面：+10mm、-5mm
5．同组地脚螺栓根开：±2mm
6．主柱倾斜为柱高1%
(二) 整基铁塔基本在回填夯实后尺寸容许偏差： 表9-1
项 目
评级原则（容许偏差）
合格
优良
整基基本中心与中心桩位移（mm）
横线路方向
直线
转角
直线
转角

30

24
顺线路方向
30
30
24
24
基本根开及对角线尺寸（地脚式）
±2‰；
±1.6‰；
整基基本扭转(′)
10
8
基本顶面操平印记相对高差(mm)
5

(三) 缺陷解决
本工程杜绝蜂窝、露石、露筋等混凝土质量通病。基本若浮现缺馅需会同监理人员认定，并研究解决办法；对于影响混凝土构造性能缺陷，必要会同设计及监理部门研究补强解决办法。对于基本缺陷禁止施工队擅自解决。
十、基本接地施工
（一）普通规定
为搞好本工程接地引下线质量，接地引下线和保护帽按如下规定进行施工。
1．全线接地引下线安装工艺应统一、美观。
2．接地沟深度不不大于设计埋深0.6米，宽度0.3米，回填时清除杂草、浮石。
3．接地体材料使用Φ12圆钢。
4．引下线连接板应大体水平安装，与铁塔连接应紧密，用连接板下孔连接。引下线与接地体连接某些与基本结合紧密，走线美观。
5．接地引下线钢筋制弯时应注意保护其镀锌层，弯曲半径R=30mm，不得强行敲击与热弯，应使用专用工具冷弯。
6．接地体应采用集中加工，搭接双面焊其长度不不大于接地圆钢直径6倍
7．当接地电阻满足不了规定期，报请设计解决。
9．接地引下线脱离杆塔后，进行接地电阻测量，其值满足设计规定，雨雪过后不得进行接地电阻测量。测量接地及位置符合规定。
10. 接地电阻测量方式和电阻值都应符合设计规定，若电阻达不到规定期，需查明因素，采用办法，直到符合设计规定为止。
11．保护帽制作应规范，工艺美观，符合设计规定。
（二）量尺划印
1．接地引下线安装方位
接地型式为大方环，接地板装在铁塔B、D腿正面（顺线路方向），A、C腿侧面（横线路方向），如图二所示；施工a随塔基尺寸不同而定，塔基更开变化时应调节a值使其总长度保持49米不变。
a
a
A
B
C
D

图二 引下线安装位置示意图
2.接地引下线安装走向如图三所示：
基本立柱

接地引下线连接板
接地引下线
保护帽

图三 接地引下线安装走向示意图
⑴在保证引下线与塔材（塔脚板）间隙满足规定前提下，连接板尽量取与塔材坡度相似走向。
⑵引下线沿塔材（塔脚板）下行某些保持与塔材同坡度。
⑶引下线沿保护帽和基本立柱及承台表面行走某些，水平行走时，其走向与线路（线路转角平分线）方向垂直或平行，上下行走时应保持垂直。
⑷引下线应尽量与塔材（塔脚板）、保护帽和基本立柱及承台表面靠紧
⑸量尺划印时应认真量取接地引下线每一转折点之间在塔材（塔脚板）、保护帽和基本立柱及承台表面上距离（尺寸），再依照所量尺寸在接地引下线上用划印笔画出加工印记。
（三）引下线制弯
1．引下线制弯操作顺序从连接板开始，依次向连接板远处进行。
2．引下线用专用冷弯器制弯 ，操作时注意保护引下线镀锌层。
（四）连接板安装
1．检查塔材安装孔周边和连接板与否平整干净。
2．暂用普通螺栓紧固，达到连接可靠即可，并加装垫片1个，待工程验收完毕后，再进行防盗解决。
3．连接螺栓应与连板下孔装配。
（五）回填与场地平整
1．检查接地引下线安装质量原则。
⑴接地连接板整板与塔材紧贴无间隙，安装下连接孔，螺栓紧固达到可靠连接即可。
⑵引下线走向顺畅、对的，沿塔材（塔脚板）某些与塔材斜度相似，沿保护帽、基本立柱、承台表面某些水平走向者与棱线垂直，上下走向者与水平面垂直。
⑶引下线与保护帽、基本立柱、承台表面靠紧，间隙最大处不不不大于25mm。
⑷转折处弯曲半径符合规定。
2．检查接地引下线表面有无缺锌，如有进行喷锌解决。
3．回填，按原则留够防沉层。
十一、基本施工安全技术规定
1．进入施工现场工作人员防护用品要齐全，必要对的配戴使用。
2．施工现场应设安全监护人。
3．基坑开挖须按技术规定预留坡度，在松软土质挖坑时应采用挡土板等防止
塌方办法，坑内设爬梯。
4．坑深超过1.5m作业时，抛土时要特别注意土石回落伤人，坑底面积超过2m2时，可由二人同步挖掘，但不得面对面或互相接近工作。
5．大块基本距坑口0.8m内均不得堆放物品，2米范畴内不得堆土。
6．施工人员不得在支撑木或独木上行走。
7．现场暂时电源设隔离区，电源刀闸必要专闸专用，禁止一种刀闸带两台如下设备。
8．现场用电设施接地必要安全可靠，并要安装漏电保护器，保证一机一闸一保护。
9． 做好各项安全记录及台帐填写整顿工作，为工程竣工移送及投产达标．打好基本。
十二、文明施工
1．根据设计图纸、设计变更、施工及验收规范、施工技术资料施工。
2．遵守规程、守则、施工方案、技术规定作业。
3．施工现场绘制平面布置图：少占地，布局合理，场地平整，看守工棚整洁。
4．水泥存储垫道木、防潮、防雨、排水；砂、石堆放铺垫苫布或编制布，占地要少。
5．工器具分类存储，有条有理。
6．划定作业区，四角插旗。
7．插标示牌：工作负责人，安全负责人，技术负责人，作业内容。（挖坑：长×宽×深；土方量等）（基本浇筑：混凝土标号；混凝土量；水泥品种标号；配合比；塌落度；每次搅拌用料及容许偏差等）
8．到现场携带安全帽，进入作业区对的佩戴安全帽，着装干净统一。
9．施工现场在施工完毕后，派专人进行清理，涉及施工驻地环境，暂时工程清除、移走。做到工完料尽场地清，恢复地貌。
10．不损害本地及农民、牧民利益。
11．施工过程中，注意保护土地植被、林地树木、农田庄稼，做到少破坏植被，余土、弃渣妥善解决，少砍树木，少毁庄稼；保护野生动物、文化古迹和文物。
12．对施工任务进行交底，使每个工人都理解施工项目细节，避免盲目施工；对各道工序编制各种内容保证办法，并发放到施工队，做到尽人皆知。
13．关怀职工生活，定期为职工进行身体检查，合理安排职工休息，多开展有益文体活动，丰富职工业余文化生活；施工驻地环境整洁有序，布局合理物品摆放整洁；食堂卫生，伙食管理好。
