建筑工程电气综合项目工程综合项目施工质量验收标准规范.doc

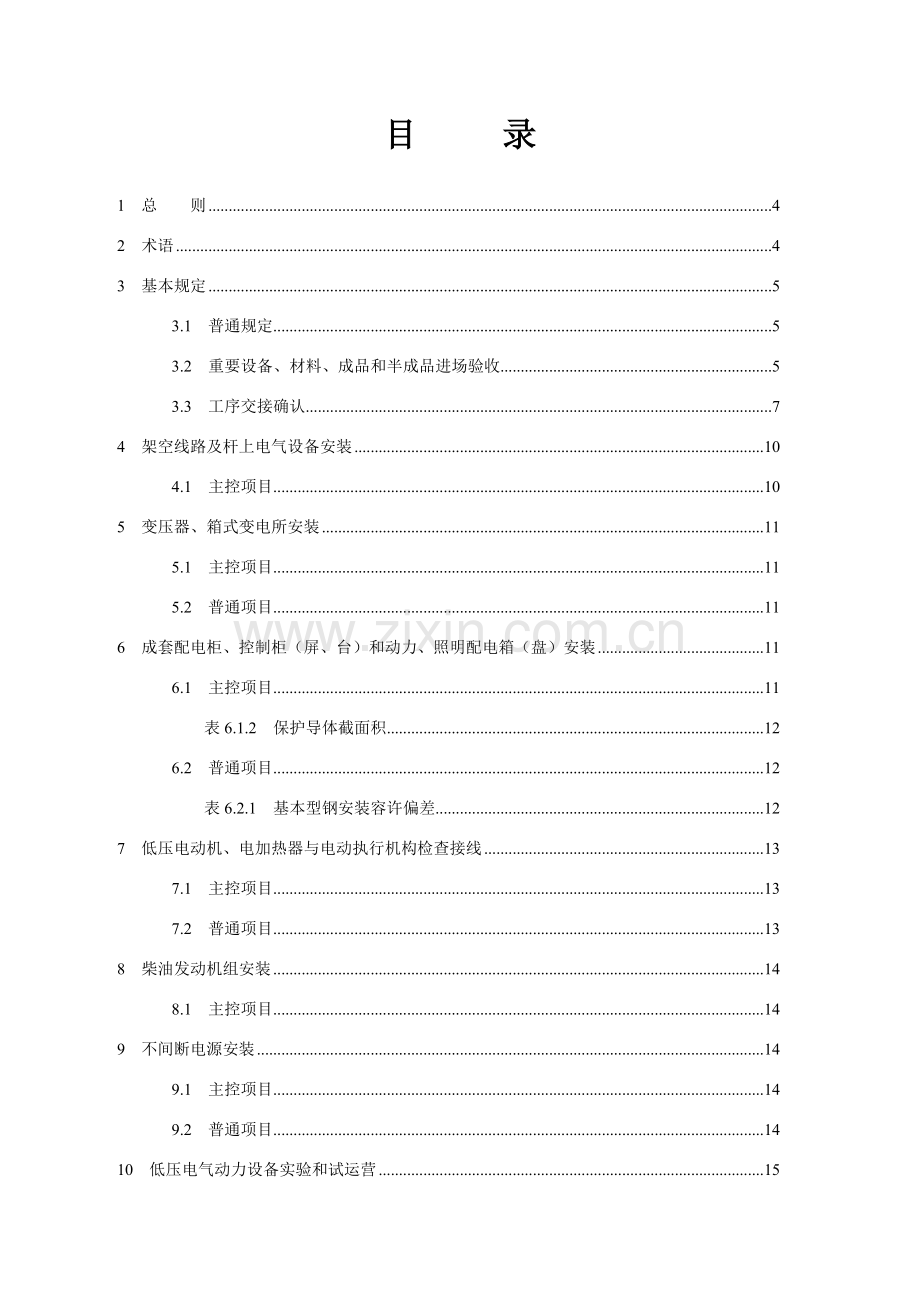

建筑电气工程施工质量验收规范Code of acceptance of construction quality of electrical installation in building目 录1 总 则42 术语43 基本规定53.1 普通规定53.2 重要设备、材料、成品和半成品进场验收53.3 工序交接确认74 架空线路及杆上电气设备安装104.1 主控项目105 变压器、箱式变电所安装115.1 主控项目115.2 普通项目116 成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装116.1 主控项目11表6.1.2 保护导体截面积126.2 普通项目12表6.2.1 基本型钢安装容许偏差127 低压电动机、电加热器与电动执行机构检查接线137.1 主控项目137.2 普通项目138 柴油发动机组安装148.1 主控项目149 不间断电源安装149.1 主控项目149.2 普通项目1410 低压电气动力设备实验和试运营1510.1 主控项目1510.2 普通项目1511 裸母线、封闭母线、插接式母线安装1511.1 主控项目1511.2 普通项目1612 电缆桥架安装和桥架内电缆敷设1612.1 主控项目1612.2 普通项目1613 电缆沟内和电缆竖井内电缆敷设1713.1 主控项目1713.2 普通项目1715 电线、电缆穿管和线槽敷线1915.1 主控项目1916 槽板配线2016.1 主控项目2016.2 普通项目2017 钢索配线2017.1 主控项目2017.2 普通项目2018 电缆头制作、接线和线路绝缘测试2118.1 主控项目2118.2 普通项目2119 普通灯具安装2119.1 主控项目2119.2 普通项目2220 专用灯具安装2220.1. 主控项目2220.2 普通项目2321 建筑物景观照明灯、航空障碍标志灯和庭院灯安装2421.1 主控项目2421.2 普通项目2522 开关、插座、电扇安装2522.1 主控项目2522.2 普通项目2623 建筑物照明通电试运营2623.1 主控项目2624 接地装置安装2724.1 主控项目2724.2 普通项目2725 避雷引下线和变配电室接地干线敷设2725.1 主控项目2725.2 普通项目2826 接闪器安装2826.1. 主控项目2826.2 普通项目2827 建筑物等电们联结2827.1 主控项目2827.2 普通项目2928 分部（子分部）工程验收29附录A 发电机交接实验30附录B 低压电器交接实验31附录C 母线螺栓搭接尺寸31附录D 母线搭接螺栓拧紧力矩32附录E 室内裸母线最小安全净距32 1 总 则1.0.1 为了加强建筑工程质量管理，统一建筑电气工程施工质量验收，保证工程质量，制定本规范。1.0.2 本规范合用于满足建筑物预期使用功能规定电气安装工程施工质量验收，合用电压级别为10kV及如下。1.0.3 本规范应与国标建筑工程施工质量验收统一原则GB50300-和相应设计规范配套使用。1.0.4 建筑电气工程施工中采用工程技术文献、承包合同文献对施工质量验收规定不得低于本规范规定。1.0.5 建筑电气工程施工质量验收除应执行本规范外，尚应符合国家现行关于原则、规范规定。2 术语2.0.1 布线系统 wiring system 一根电缆（电线）、多根电缆（电线）或母线以及固定它们部件组合。如果需要，布线系统还涉及封装电缆（电线）或母线部件。2.0.2 电气设备 electrical equipment 发电、变电、输电、配电或用电任何物件，诸如电机、变压器、电器、测量仪表、保护装置、布线系统设备、电气用品。2.0.3 用电设备 current-using equipment 将电能转换成其她形式能量（例如光能、热能、机械能）设备。2.0.4 电气装置 electrical installation 为实现一种或几种详细目且特性相配合电气设备组合。2.0.5 建筑电气工程（装置） electrical installation in building 为实现一种或几种详细目且特性相配合，由电气装置、布线系统和用电设备电气某些组合。这种组合能满足建筑物预期使用功能和安全规定，也能满足使用建筑物人安全需要。2.0.6 导管 conduit 在电气安装中用来保护电线或电缆圆型或非圆型布线系统一某些，导管有足够密封性，使电线电缆只能从纵向引入，而不能从横向引入。2.0.7 金属导管 metal conduit 由金属材料制成导管。2.0.8 绝缘导管 insulating conduit 没有任何导电某些（不论是内部金属衬套或是外部金属网、金属涂层等均不存在），由绝缘材料制成导管。2.0.9 保护导体(PE) protective conductor(PE) 为防止发生电击危险而与下列部件进行电气连接一种导体：裸露导电部件；外部导电部件；接地电极（接地装置）电源接地点或人为中性接点2.0.10 中性保护导体(PEN) PEN conductor 一种同步具备中性导体和保护导体功能接地导体。2.0.11 可接近 accessible(用于配线方式)在不损坏建筑物构造或装修状况下就能移出或暴露，或者不是永久性地封装在建筑物构造或装修中。(用于设备)由于没有锁住门、抬高或其她有效办法用来防护，而允许十分接近者。2.0.12 景观照明 landscape lighting 为体现建筑物造型特色、艺术特点、功能特性和周边环境布置照明工程，这种工程普通在夜间使用。3 基本规定3.1 普通规定3.1.1 建筑电气工程施工现场质量管理，除应符合现行国标建筑工地施工质量验收统一原则GB50300-3.0.1规定外，尚应符合下列规定： 1. 安装电工、焊工、起重吊装工和电气调试人员等，按关于规定持证上岗。 2. 安装和调试用各类计量器具，应检定合格，使用时在有效期内。3.1.2 除设计规定外，承力建筑钢构造构件上，不得采用熔焊连接固定电气线路、设备和器具支架、螺栓等部件；且禁止热加工开孔。3.1.3 额定电压交流1kV及如下、直流1.5kV及如下应为低压电器设备、器具和材料；额定电压不不大于交流1kV、直流1.5kV应为高压电器设备、器具和材料。3.1.4 电气设备上计量仪表和与电气保护关于仪表应检定合格，当投入试运营时，应在有效期内。3.1.5 建筑电气动力工程空载试运营和建筑电气照明工程负荷试运营，应按本规范规定执行；建筑电气动力工程负荷试运营，根据电气设备及有关建筑设备种类、特性，编制试运营方案或作业指引书，并应经施工单位审查批准、监理单位确认后执行。3.1.6 动力和照明工程漏电保护装置应做模仿动作实验。3.1.7 接地（PE）或接零（PEN）支线必要单独与接地（PE）或接零（PEN）干线相连接，不得串联连接。3.1.8 高压电气设备和布线系统及继电保护系统交接实验，必要符合现行国标电气装置安装工程电气设备交接实验原则GB50150规定。3.1.9 低压电气设备和布线系统交接实验，应符合本规范规定。3.1.10 送至建筑智能化工程变送器电量信号精度级别应符合设计规定，状态信号应对的；接受建筑智能化工程指令应使建筑电气工程自动开关动作符合指令规定，且手动、自动切换功能正常。3.2 重要设备、材料、成品和半成品进场验收3.2.1 重要设备、材料、成品和半成品进场检查结论应有记录，确认符合本规范规定，才干在施工中应用。3.2.2 因有异议送有资质实验室进行抽样检测，实验室应出具检测报告，确认符合本规范和有关技术原则规定，才干在施工中应用。3.2.3 依法定程序批准进入市场新电气设备、器具和材料进场验收，除符合本规范规定外，尚应提供安装、使用、维修和实验规定等技术工作。3.2.4 进口电气设备、器具和材料进场验收，除符合本规范规定外，尚应提供商检证明和中文质量合格证明文献、规格、型号、性能检测报告以及中文安装、使用、维修和实验规定等技术文献。3.2.5 经批准免检产品或认定名牌产品，当进场验收时，宜不做抽样检测。3.2.6 变压器、箱式变电所、高压电器及电瓷制品应符合下列规定： 1. 查验合格证和随带技术文献，变压器有出厂实验记录； 2. 外观检查：有铭牌，附件齐全，绝缘件无缺损、裂纹，充油某些不渗漏，充气高压设备气压批示正常，涂层完整。3.2.7 高低压成套配电柜、蓄电池柜、不间断电源柜、控制柜（屏、台）及动力、照明配电箱（盘）应符合下列规定： 1. 查验合格证和随带技术文献，实行生产允许证和安全认证制度产品，有允许证编号和安全认证标志。不间断电源柜有出厂实验记录； 2. 外观检查：有铭牌，柜内元器件无损坏丢失、接线无脱落脱焊，蓄电池柜内电池壳体无碎裂、漏液，充油、充气设备无池漏，涂层完整，无明显碰撞凹陷。3.2.8 柴油发电机组应符合下列规定： 1. 根据装箱单，核对主机、附件、专用工具、备品备件和随带技术文献，查验合格证和出厂试运营记录，发电机及其控制柜有出厂实验记录； 2. 外观检查：有铭牌，机身无缺件，涂层完整。3.2.9 电动机、电加热器、电动执行机构和低压开关设备等应符合下列规定： 1. 查验合格证和随带技术文献，实行生产允许证和安全认证制度产品，有允许证编号和安全认证标志； 2. 外观检查：有铭牌，附件齐全，电气接线端子完好，设备器件无缺损，涂层完整。3.2.10 照明灯具及联合会应符合下列规定： 1. 查验合格证，新型气体放电灯具备随带技术文献； 2. 外观检查：灯具涂层完整，无损伤，附件齐全。防爆灯具铭牌上有防爆标志和防爆合格证号，普通灯具备安全认证标志。 3. 对成套灯具绝缘电阻、内部接线等性能进行现场抽样检测。灯具绝缘电阻值不不大于2M，内部接线为铜芯绝缘电线，芯线截面积不不大于0.2mm2，橡胶或聚氯乙烯（PVC）绝缘电线绝缘层厚度不不大于0.6mm。对游泳池和类似场合灯具（水下灯及防水灯具）密闭和绝缘性能有异议时，按批抽样送有资质实验室检测。3.2.11 开关、插座、接线盒和电扇及其附件应符合下列规定： 1. 查验合格证，防爆产品有防爆标志和防爆合格证号，实行安全认证制度产品有安全认证标志； 2. 外观检查：开关、插座面板及接线盒盒体完整、无碎裂、零件齐全，电扇无损坏，涂层完整，调速器等附件适配； 3. 对开关、插座电气和机械性能进行现场抽样检测。检测规定如下：1) 1) 不同极性带电部件间电气间隙和爬电距离不不大于3mm；2) 2) 绝缘电阻值不不大于5M；3) 3) 用自攻锁紧螺钉或自切螺钉安装，螺钉与软塑固定件旋合长度不不大于8mm，软塑固定件在经受10次拧紧退出实验后，无松动或掉渣，螺钉及螺纹无损坏现象；4) 4) 金属间相旋合螺钉螺母，拧紧后完全退出，重复5次仍能正常使用。 4. 对开关、插座、接线盒及其面板等塑料绝缘材料阻燃性能有异议时，按批抽样送有资质实验室检测。3.2.12 电线、电缆应符合下列规定： 1. 按批查验合格证，合格证有生产允许证编号，按额定电压450/750V及如下聚氯乙烯绝缘电缆GB5023.15023.7原则生产产品有安全认证标志； 2. 外观检查：包装完好，抽检电线绝缘层完整无损，厚度均匀。电缆无压扁、扭曲，铠装不松卷。耐热、阻燃电线、电缆外护层有明显标记和制造厂标； 3. 按制造原则，现场抽样检测绝缘层厚度和圆形线芯直径；线芯直径误差不不不大于标称直径1%；惯用BV型绝缘电线绝缘层厚度不不大于表3.2.12规定；表3.2.12 BV型绝缘电线绝缘层厚度序 号1234567891011121314151617电线芯线标称截面积(mm2)1.52.54510162535507095120150185240300400绝缘层厚度规定值(mm)0.70.80.80.81.01.01.21.21.41.41.61.61.82.02.22.42.6 4. 对电线、电缆绝缘性能、导电性能和阻燃性能有异议时，按批抽样送有资实验室检测。3.2.13 导管应符合下列规定： 1. 按批查验合格证； 2. 外观检查：钢导管无压扁、内壁光滑。非镀锌钢导管无严重锈蚀，按制造原则油漆出厂油漆完整；镀锌钢导管镀层覆盖完整、表面无锈斑；绝缘导管及配件不碎裂、表面有阻燃标记和制造厂标； 3. 按制造原则现场抽样检测导管管径、壁厚及均匀度。对绝缘导管及配件阻燃性能有异议时，按批抽样送有资质实验室检测。3.2.14 型钢和电焊条应符合下列规定： 1. 按批查验合格证和材质证明书；有异议时，按批抽样送有资质实验室检测； 2. 外观检查：型钢表面无严重锈蚀，无过度扭曲、弯折变形；电焊条包装完整，拆包抽检，焊条尾部无锈斑。3.2.15 镀锌制品（支架、横担、接地极、避雷用型钢等）和外线金具应符合下列规定： 1. 按批查验合格证或镀锌厂出具镀锌质量证明书； 2. 外观检查：镀锌层覆盖完整、表面无锈斑，金具配件齐全，无砂眼； 3. 对镀锌质量有异议时，按批抽样送有资质实验室检测。3.2.16 电缆桥架、线槽应符合下列规定： 1. 查验合格证； 2. 外观检查：部件齐全，表面光滑、不变形；钢制桥架涂层完整，无锈蚀；玻璃钢制桥架色泽均匀，无破损碎裂；铝合金桥架涂层完整，无扭曲变形，不压扁，表面不划伤。3.2.17 封闭母线、插接母线应符合下列规定： 1. 查验合格证和随带安装技术文献； 2. 外观检查：防潮密封良好，各段编号标志清晰，附件齐全，外壳不变形，母线螺栓搭接面平整、镀层覆盖完整、无起皮和麻面；插接母线上静触头无缺损、表面光滑、镀层完整。3.2.18 裸母线、裸导线应符合下列规定： 1. 查验合格证； 2. 外观检查：包装完好，裸母线平直，表面无明显划痕，测量厚度和宽度符合制造原则；裸导线表面无明显损伤，不松股、扭折和断股（线），测量线径符合制造原则。3.2.19 电缆头部件及接线端子应符合下列规定： 1. 查验合格证； 2. 外观检查：部件齐全，表面无裂纹和气孔，随带袋装涂料或填料不泄漏。3.2.20 钢制灯柱应符合下列规定： 1. 按批查验合格证； 2. 外观检查：涂层完整，根部接线盒盒盖紧固件和内置熔断器、开关等器件齐全，盒盖密封垫片完整。钢柱内设有专用接地螺栓，地脚螺孔位置按提供附图尺寸，容许偏差为2mm。3.2.21 钢筋混凝土电杆和其她混凝土制品应符合下列规定： 1. 按批查验合格证； 2. 外观检查：表面平整，无缺角露筋，每个制品表面有合格印记；钢筋混凝土电杆表面光滑，无纵向、横向裂纹，杆身平直，弯曲不不不大于杆长1/1000。3.3 工序交接确认3.3.1 架空线路及杆上电气设备安装应按如下程序进行。 1. 线路方向和杆位及拉线坑位测量埋桩后，经检查确认，才干挖掘杆坑和拉线坑； 2. 杆坑、拉线坑深度和坑型，经检查确认，才干立杆和埋设拉线盘； 3. 杆上高压电气设备交接实验合格，才干通电。 4. 架空线路做绝缘检查，且经单相冲击实验合格，才干通电； 5. 架空线路相位经检查确认，才干与接户线连接。3.3.2 变压器、箱式变电所安装应按如下程序进行： 1. 变压器、箱式变电所基本验收合格，且对埋入基本电线导管、电缆导管和变压器进、出线预留孔及有关预埋件进行检查，才干安装变压器、箱式变电所； 2. 杆上变压器支架紧固检查后，才干吊装变压器且就位固定； 3. 变压器及接地装置交接实验合格，才干通电。3.3.3 成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装应按如下程序进行： 1. 埋设基本型钢和柜、屏、台下电线沟等有关建筑物检查合格，才干安装柜、屏、台； 2. 室内外落地动力配电箱基本验收合格，且对埋入基本电线导管、电缆导管进行检查，才干安装箱体； 3. 墙上明装动力、照明配电箱（盘）预埋件（金属埋件、螺栓），在抹灰前预留和预埋；暗装动力、照明配电箱预留孔和动力、照明配线线盒及电线导管等，经检查确认到位，才干安装配电箱（盘）； 4. 接地（PE）或接零（PEN）连接完毕后，核对柜、屏、台、箱、盘内元件规格、型号，且交接实验合格，才干投入试运营。3.3.4 低压电动机、电动热器及电动执行机构应与机构设备完毕连接，绝缘电阻测试合格，经手动操作符合工艺规定，才干接线。3.3.5 柴油发电机组安装应按如下程序进行： 1. 基本验收合格，才干安装机组； 2. 地脚螺栓固定机且经初平、螺栓孔灌浆、精平、紧固地脚螺栓、二次灌浆等机构安装程序；安放式机组将底部垫平、垫实； 3. 油、气、水冷、风冷、烟气排放等系统和隔振防噪声设备安装完毕；按设计规定配备消防器材齐全到位；发电机静态实验、随机配电盘控制柜接线检查合格，才干空载试运营； 4. 发电机空载试运营和实验调节合格，才干负荷试运营； 5. 在规定期间内，连接无端障负荷运营合格，才干投入备用状态。3.3.6 不间断电源按产品技术规定实验调节，应检查确认，才干接至馈电网路。3.3.7 低压电气动力设备实验和试运营应按如下程序进行： 1. 设备可接近裸露导体接地（PE）或接零（PEN）连接完毕，经检查合格，才干进行实验； 2. 动力成套配电（控制）柜、屏、台、箱、盘交流工频耐压实验，保护装置动作实验合格，才干通电。 3. 控制回路模仿动作实验合格，盘车或手动操作，电气某些与机械某些转动或动作协调一致，经检查确认，才干空载试运营。3.3.8 裸母线、封闭母线、插接式母线安装应按如下程序进行： 1. 变压器、高低压成套配电柜、穿墙套管及绝缘子等安装就位，经检查合格，才干安装变压器和高低压成套配电柜母线； 2. 封闭、插接式母线安装，在构造封顶、室内底层地面施工完毕或已拟定地面标高、场地清理、层间距离复核后，才干拟定支架设立位置。 3. 与封闭、插接式母线安装位置关于管道、空调及建筑装修工程施工基本结束，确认扫尾施工不会影响已安装母线，才干安装母线。 4. 封闭、插接式母线每段母线组对接续前，绝缘电阻测试合格，绝缘电阻值不不大于20M，才干安装组对； 5. 母线支架和封闭、插接式母线外壳接地（PE）或接零（PEN）连接完毕，母线绝缘电阻测试和交流工频耐压实验合格，才干通电。3.3.9 电缆桥架安装和桥架内电缆敷设应按如下程序进行： 1. 测量定位，安装桥架支架，经检查确认，才干安装桥架； 2. 桥架安装检查合格，才干敷设电缆； 3. 电缆敷设前绝缘测试合格，才干敷设； 4. 电缆电气交接实验合格，且对接线去向、相位和防火隔堵办法等检查确认，才干通电。3.3.10 电缆在沟内、竖井内支架上敷设应按如下程序进行： 1. 电缆沟、电缆竖井内施工暂时设施、模板及建筑废料等清除，测量定位后，才干安装支架； 2. 电缆沟、电缆竖井内支架安装及电缆导管敷设结束，接地（PE）或接零（PEN）连接完毕，经检查确认，才干敷设电缆； 3. 电缆敷设前绝缘测试合格，才干敷设； 4. 电缆交接实验合格，且对接线去向、相位和防火隔堵办法等检查确认，才干通电。3.3.11 电线导管、电缆导管和线槽敷设应按如下程序进行： 1. 除埋入混凝土中非镀锌钢导管外壁不做防腐解决外，其她场合非镀锌钢导管内外壁均做防腐解决，经检查确认，才干配管； 2. 室外直埋导管途径、沟槽深度、宽度及垫层解决经检查确认，才干埋设导管； 3. 现浇混凝土板内配管在底层钢筋绑扎完毕，上层钢筋未绑扎前敷设，且检查确认，才干绑扎上层钢筋和浇捣混凝土； 4. 现浇混凝土墙体内钢筋网片绑扎完毕，门、窗等位置已放线，经检查确认，才干在墙体内配管； 5. 被隐蔽接线盒和导管在隐蔽前检查合格，才干隐蔽； 6. 在梁、板、柱等部位明配管导管套管、埋件、支架等检查合格，才干配管； 7. 吊顶上灯位及电气器具位置先放样，且与土建及各专业施工单位商定，才干在吊顶内配管； 8. 顶棚和墙面喷浆、油漆或壁纸等基本完毕，才干敷设线槽、槽板。3.3.12 电线、电缆穿管及线槽敷线应按如下程序进行： 1. 接地（PE）或接零（PEN）及其她焊接施工完毕，经检查确认，才干穿入电线或电缆以及线槽内敷线； 2. 与导管连接柜、屏、台、箱、盘安装完毕，管内积水及杂物清理干净，经检查确认，才干穿入电线、电缆。 3. 电缆穿管前绝缘测试合格，才干穿入导管； 4. 电线、电缆交接实验合格，且对接线去向和相位等检查确认，才干通电。3.3.13 钢索配管预埋件及预留孔，应预埋、预留完毕；装修工程除地面外基本结束，才干吊装钢索及敷设线路。3.3.14 电缆头制作和接线应按如下程序进行： 1. 电缆连接位置、连接长度和绝缘测试经检查确认，才干制作电缆头； 2. 控制电缆绝缘电阻测试和校对合格，才干接线。3.3.15 照明灯具安装应按如下程序进行： 1. 安装灯具预埋螺栓、吊杆和吊顶上嵌入式灯具安装专用骨架等完毕，按设计规定做承载实验合格，才干安装灯具； 2. 影响灯具安装模板、脚手架拆除；顶棚和墙面喷浆、油漆或壁纸等及地面清理工作基本完毕后，才干安装灯具； 3. 导线绝缘测试合格，才干灯具接线； 4. 高空安装灯具，地面通断电实验合格，才干安装。3.3.16 照明开关、插座、电扇安装；吊扇吊钩预埋完毕；电线绝缘测试应合格，顶棚和墙面喷浆、油漆或壁纸等应基本完毕，才干安装开关、插座和电扇。3.3.17 照明系统测试和通电试运营应按如下程序进行： 1. 电线绝缘电阻测试前电线接续完毕； 2. 照明箱（盘）、灯具、开关、插座绝缘电阻测试在就位前或接线前完毕； 3. 备用电源或事故照明电源作空载自动投切实验前拆除负荷，空载自动投切实验合格，才干做有载自动投切实验。 4. 电气器具及线路绝缘电阻测试合格，才干通电实验； 5. 照明全负荷实验必要在本条1、2、4完毕后进行。3.3.18 接地装置安装应按如下程序进行： 1. 建筑物基本接地体：底板钢筋敷设完毕，按设计规定做接地施工，经检查确认，才干支模或浇捣混凝土； 2. 人工接地体：按设计规定位置开挖沟槽，经检查确认，才干打入接地极和敷设地区接地干线； 3. 接地模板：按设计位置开挖模块坑，并将地下接地干线引到模块上，经检查确认，才干互相焊接； 4. 装置隐蔽：检查验收合格，才干覆土回填。3.3.19 引下线安装应按如下程序进行： 1. 运用建筑物柱内主筋作引下线，在柱内主筋绑扎后，按设计规定施工，经检查确认，才干支模； 2. 直接从基本接地体或人工接地体暗敷入粉刷层内引下线，经检查确认不外露，才干贴面砖或刷涂料等； 3. 直接从基本接地体或人工接地体引出明敷引下线，先埋设或安装支架，经检查确认，才干敷设引下线。3.3.20 等电位联结应按如下程序进行： 1. 总等联结：对可作导电接地体金属管道入户处和供总等电位联结接地干线位置检查确认，才干安装焊接总等电位联结端子板，按设计规定做总等电位联结； 2. 辅助等电位联结：对供辅助等电位联结接地母线位置检查确认，才干安装焊接辅助等电位联结端子板，按设计规定做辅助等电位联结； 3. 对特殊规定建筑金属屏蔽网箱，网箱施工完毕，经检查确认，才干与接地线连接。3.3.21 接闪器安装：接地装置和引下线应施工完毕，才干安装接闪器，且与引下线连接。3.3.22 防雷接地系统测试：接地装置施工完毕测试应合格；避雷接闪器安装完毕，整个防雷接地系统连成回路，才干系统测试。4 架空线路及杆上电气设备安装4.1 主控项目4.1.1 电杆坑、拉线坑深度容许偏差，应不深于设计坑深100mm、不浅于设计坑深50mm。4.1.2 架空导线弧垂值，容许偏差为设计弧垂值5%，水平排列同档导线间弧垂值偏差为50mm。4.1.3 变压器中性点应与接地装置引出干线直接连接，接地装置接地电阻值必要符合设计规定。4.1.4 杆上变压器和高压绝缘子、高压隔离开关、跌落式熔断器、避雷器等必要按本规范第3.1.8条规定交接实验合格。4.1.5 杆上低压配电箱电气装置和馈电线路交接实验应符合下列规定： 1. 每路配电开关及保护装置规格、型号，应符合设计规定； 2. 相间和相对地间绝缘电阻值应不不大于0.5M； 3. 电气装置交流工频耐压实验电压为1kV，当绝缘电阻值不不大于10M时，可采用2500V兆欧表摇测代替，实验持续时间1min，无击穿闪络现象。4.2 普通项目4.2.1 拉线绝缘子及金具应齐全，位置对的，承力拉线应与线路中心线方向一致，转角拉线应与线路分角线方向一致，拉线应收紧，收紧限度与杆上导线数量规格及弧垂值相适配。4.2.2 电杆组立应正直，直线杆横向位移不应不不大于50mm，杆梢偏移不应不不大于梢径1/2，转角杆紧线后不向内角倾斜，向外角倾斜不应不不大于1个梢径。4.2.3 直线杆单横担应装于受电侧，终端杆、转角杆单横担应装于拉线侧。横担上下歪斜和左右扭斜，从横担端部测量不应不不大于20mm。横担等镀锌制品应热浸镀锌。4.2.4 导线无断股、扭绞和死弯，与绝缘子固定可靠，金具规格应与导线规格适配。4.2.5 线路跳线、过引线、接户线线间和线对地面安全距离，电压级别为610kV，应不不大于300mm；电压级别为1kV及如下，应不不大于150mm。用绝缘导线架设线路，绝缘破口处应修补完整。4.2.6 杆上电气设备安装应符合下列规定： 1. 固定电气设备支架、紧固件为热浸镀锌制品，紧固件及防松零件齐全； 2. 变压器油位正常、附件齐全、无渗油现象、外壳涂层完整； 3. 跌落式熔断器安装相间距离不不大于500mm；熔管试操动能自然打开旋下； 4. 杆上隔离开关分、合操动灵活，操动机构机械锁定可靠，分合时三相似期性好，分闸后，刀片与静触头间空气间隙距离不不大于200mm；地面操作杆接地（PE）可靠，且有标记； 5. 杆上避雷器排列整洁，相间距离不不大于350mm，电源侧引线铜线截面积不不大于16mm2、铝线截面积不不大于25mm2，接地侧引线铜线截面积不不大于25mm2，铝线截面积不不大于35mm2，与接地装置引出线连接可靠。5 变压器、箱式变电所安装5.1 主控项目5.1.1 变压器安装应位置对的，附件齐全，油浸变压器油位正常，无渗油现象。5.1.2 接地装置引出接地干线与变压器低压侧中性点直接连接；接地干线与箱式变电所N母线和PE母线直接连接；变压器箱体、干式变压器支架或外壳应接地（PE）。所有连接应可靠，紧固件及防松零件齐全。5.1.3 变压器必要按本规范第3.1.8条规定交接实验合格。5.1.4 箱式变电所及落地式配电箱基本应高于室外地秤，周边排水畅通。用地脚螺栓固定螺帽齐全，拧紧牢固；自由安放应垫平放正。金属箱式变电所及落地式配电箱，箱体应接地（PE）或接零（PEN）可靠，且有标记。5.1.5 箱式变电所交接实验，必要符合下列规定： 1. 由高压成套开关柜、低压成套开关柜和变压器三个独立单元组合成箱式变电所高压电气设备某些，按本规范3.1.8规定交接实验合格。 2. 高压开关、熔断器等与变压器组合在同一种密闭油箱内箱式变电所，交接实验按产品提供技术文献规定执行； 3. 低压成套配电柜交接实验符合本规范第4.1.5条规定。5.2 普通项目5.2.1 有载调压开关传动某些润滑应良好，动作灵活，点动给定位置与开关实际位置一致，自动调节符合产品技术文献规定。5.2.2 绝缘件应无裂纹、缺损和瓷件瓷釉损坏等缺陷，外表清洁，测温仪表批示精确。5.2.3 装有滚轮变压器就位后，应将滚轮用能拆卸制动部件固定。5.2.4 变压器应按产品技术文献规定进行检查器身，当满足下列条件之一时，可不检查器身。 1. 制造厂规定不检查器身者； 2. 就地生产仅做短途运送变压器，且在运送过程中有效监督，无紧急制动、激烈振动、冲撞或严重颠簸等异常状况者。5.2.5 箱式变电所内外涂层完整、无损伤，有通风口风口防护网完好。5.2.6 箱式变电所高低压柜内部接线完整、低压每个输出回路标记清晰，回路名称精确。5.2.7 装有气体继电器变压器顶盖，沿气体继电器气流方向有1.0%1.5%升高坡度。6 成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装6.1 主控项目6.1.1 柜、屏、台、箱、盘金属框架及基本型钢必要接地（PE）或接零（PEN）可靠； 装有电器可启动门，门和框架接地端子间应用裸编织铜线连接，且有标记。6.1.2 低压成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）应有可靠电击保护。柜（屏、台、箱、盘）内保护导体应有裸露连接外部保护导体端子，当设计无规定期，柜（屏、台、箱、盘）内保护导体最小截面积Sp不应不大于表6.1.2规定。表6.1.2 保护导体截面积相线截面积S(mm2)相应保护导体最小截面积Sp（mm2）S16S16S351635S400S/2400S800200S800S/4注：S指柜（屏、台、箱、盘）电源进线相线截面积，且两者（S、Sp）材质相似。6.1.3 手车、抽出式成套配电柜推拉应灵活，无卡阻碰撞现象。动触头与静触头中心线应一致，且触头接触紧密，投入时，接地触头先于主触头接触；退出时，接地触头后于主触头脱开。6.1.4 高压成套配电柜必要按本规范第3.1.8条规定交接实验合格，且应符合下列规定： 1. 继电保护元器件、逻辑元件、变送器和控制用计算机等单体校验合格，整组实验动作对的，整定参数符合设计规定； 2. 凡经法定程序批准，进入市场投入使用新高压电气设备和继电保护装置，按产品技术文献规定交接实验。6.1.5 低压成套配电柜交接实验，必要符合本规范第4.1.5条规定。6.1.6 柜、屏、台、箱、盘间线路线间和线对地间绝缘电阻值，馈电线路必要不不大于0.5M；二次回路必要不不大于1M。6.1.7 柜、屏、台、箱、盘间二次回路交流工频耐压实验，当绝缘电阻值不不大于10 M时，用2500V兆欧表摇测1min，应无闪络击穿现象；当绝缘电阻值在110 M时，做1000V交流工频耐压实验，1min，应无闪络击穿现象。6.1.8 直流屏实验，应将屏内电子器件从线路上退出，检测主回路线间和线对地间绝缘电阻值应不不大于0.5 M，直流屏所附蓄电池组充、放电应符合产品技术文献规定；整流器控制调节和输出特性实验应符合产品技术文献规定。6.1.9 照明配电箱（盘）安装应符合下列规定： 1. 箱（盘）内配线整洁，无绞接现象。导线连接紧密，不伤芯线，不断股。垫圈下螺丝两侧压导线截面积相似，同一端子上导线连接不多于2根，防松垫圈等零件齐全； 2. 箱（盘）内开关动作灵活可靠，带有漏电保护回路，漏电保护装置动作电流不不不大于20mA，动作时间不不不大于0.1s。 3. 照明箱（盘）内，分别设立零线（N）和保护地线（PE线）汇流排，零线和保护地线经汇流排配出。6.2 普通项目6.2.1 基本型钢安装应符合表6.2.1规定。表6.2.1 基本型钢安装容许偏差项 目容许偏差(mm/m)(mm/全长)不直度15水平度15不平行度/56.2.2 柜、屏、台、箱、盘互相间或与基本型钢应用镀锌螺栓连接，且防松零件齐全。6.2.3 柜、屏、台、箱、盘安装垂直度容许偏差为1.5，互相间接缝不应不不大于2mm，成列盘面偏差不应不不大于5mm。6.2.4 柜、屏、台、箱、盘内检查实验应符合下列规定： 1. 控制开关及保护装置规格、型号符合设计规定； 2. 闭锁装置动作精确、可靠； 3. 主开关辅助开关切换动作与主开关动作一致； 4. 柜、屏、台、箱、盘上标记器件标明被控设备编号及名称，或操作位置，接线端子有编号，且清晰、工整、不易脱色。 5. 回路中电子元件不应参加交流工频耐压实验；48V及如下回路可不做交流工频耐压实验。6.2.5 低压电器组合应符合下列规定： 1. 发热元件安装在散热良好位置； 2. 熔断器熔体规格、自动开关整定值符合设计规定； 3. 切换压板接触良好，相邻压板间有安全距离，切换时，不触及相邻压板； 4. 信号回路信号灯、按钮、光字牌、电铃、电筒、事故电钟等动作和信号显示精确；
