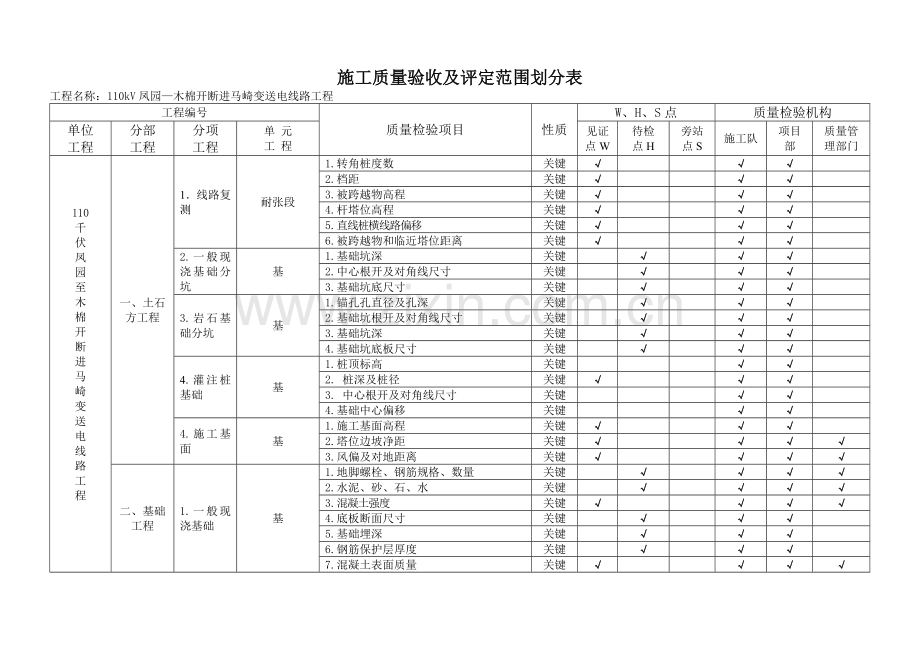

综合项目施工质量验收及评定范围划分表.doc

资源描述

施工质量验收及评定范围划分表工程名称：110kV凤园—木棉开断进马崎变送电线路工程工程编号质量检验项目性质 W、H、S点质量检验机构单位工程分部工程分项工程单元工程见证点W 待检点H 旁站点S 施工队项目部质量管理部门 110 千伏凤园至木棉开断进马崎变送电线路工程一、土石方工程 1．线路复测耐张段 1.转角桩度数关键 √ √ √ 2.档距关键 √ √ √ 3.被跨越物高程关键 √ √ √ 4.杆塔位高程关键 √ √ √ 5.直线桩横线路偏移关键 √ √ √ 6.被跨越物和临近塔位距离关键 √ √ √ 2.一般现浇基础分坑基 1.基础坑深关键 √ √ √ 2.中心根开及对角线尺寸关键 √ √ √ 3.基础坑底尺寸关键 √ √ √ 3.岩石基础分坑基 1.锚孔孔直径及孔深关键 √ √ √ 2.基础坑根开及对角线尺寸关键 √ √ √ 3.基础坑深关键 √ √ √ 4.基础坑底板尺寸关键 √ √ √ 4.灌注桩基础基 1.桩顶标高关键 √ √ 2. 桩深及桩径关键 √ √ √ 3. 中心根开及对角线尺寸关键 √ √ 4.基础中心偏移关键 √ √ 4.施工基面基 1.施工基面高程关键 √ √ √ 2.塔位边坡净距关键 √ √ √ √ 3.风偏及对地距离关键 √ √ √ √ 二、基础工程 1.一般现浇基础基 1.地脚螺栓、钢筋规格、数量关键 √ √ √ √ 2.水泥、砂、石、水关键 √ √ √ √ 3.混凝土强度关键 √ √ √ √ 4.底板断面尺寸关键 √ √ √ 5.基础埋深关键 √ √ √ 6.钢筋保护层厚度关键 √ √ √ 7.混凝土表面质量关键 √ √ √ √ 华能配套送出线路工程施工质量验收及评定范围划分表工程名称：110kV凤园—木棉开断进马崎变送电线路工程工程编号质量检验项目性质 W、H、S点质量检验机构单位工程分部工程分项工程单元工程见证点W 待检点H 旁站点S 施工队项目部质量管理部门 110 千伏凤园至木棉开断进马崎变送电线路工程二、基础工程 1. 一般现浇基础基 8.立柱断面尺寸关键 √ √ √ √ 9.整基基础中心位移关键 √ √ √ √ 10.整基基础扭转关键 √ √ √ √ 11.回填土关键 √ √ √ √ 12.基础根开及对角线尺寸通常 √ √ √ √ 13.同组地脚中心对立柱中心偏移通常 √ √ √ √ 14.基础顶面间高差通常 √ √ √ √ 15.塌落度检测通常 √ √ √ 16.混凝土振捣关键 √ √ √ 17.砼试块制作关键 √ √ √ 18.地脚螺栓定位及复测关键 √ √ √ 2.岩石基础基 1.地脚螺栓、钢筋规格、数量关键 √ √ √ √ 2.水泥、砂、石、水关键 √ √ √ √ 3.混凝土强度关键 √ √ √ √ 4.岩石性能关键 √ √ √ √ 5.锚杆埋深关键 √ √ √ 6.下口断面尺寸关键 √ √ √ 7.基础埋深关键 √ √ √ 8.锚杆孔径关键 √ √ √ 9.钢筋保护层厚度关键 √ √ √ 10.混凝土表面质量关键 √ √ √ √ 11.立柱断面尺寸关键 √ √ √ √ 12.整基基础中心位移关键 √ √ √ √ 13.整基基础扭转关键 √ √ √ √ 14.基础根开及对角线通常 √ √ √ √ 15.同组地脚中心对立柱中心偏移通常 √ √ √ √ 16.基础顶面间高差通常 √ √ √ √ 施工质量验收及评定范围划分表工程名称：110kV凤园—木棉开断进马崎变送电线路工程工程编号质量检验项目性质 W、H、S点质量检验机构单位工程分部工程分项工程单元工程见证点W 待检点H 旁站点S 施工队项目部质量管理部门 110 千伏凤园至木棉开断进马崎变送电线路工程二、基础工程 2.岩石基础基 17.防风化层外观 √ √ √ √ 18.塌落度检测通常 √ √ √ 19.混凝土振捣关键 √ √ √ 20.砼试块制作关键 √ √ √ 21.地脚螺栓定位及复测关键 √ √ √ 4.灌注桩基础基 1. 地脚螺栓及钢筋规格、数量关键 √ √ √ √ 2.水泥、砂、石、水关键 √ √ √ √ 3.混凝土强度关键 √ √ √ √ 4.孔桩充盈度关键 √ √ √ 5.钢筋保护层厚度关键 √ √ √ 6.承台断面尺寸关键 √ √ √ √ 7.整基基础扭转关键 √ √ √ √ 8.泥浆比重检测关键 √ √ √ 9.基础根开及对角线尺寸通常 √ √ √ √ 10.地脚螺栓露高及高差关键 √ √ √ √ 11.塌落度检测通常 √ √ √ 12.混凝土振捣关键 √ √ √ 13.砼试块制作关键 √ √ √ 14.地脚螺栓定位及复测关键 √ √ √ 三.杆塔工程 1.自立式铁塔组立基(耐张塔) 1.部件规格、数量关键 √ √ √ √ 2.节点间主材弯曲关键 √ √ √ √ 3.转角、终端塔向受力反侧倾斜关键 √ √ √ √ 4.螺栓和构件面接触及出扣情况关键 √ √ √ √ 5.螺栓防松、防盗、脚钉关键 √ √ √ √ 6.螺栓紧固通常 √ √ √ √ 7.螺栓穿向通常 √ √ √ √ 华能配套送出线路工程施工质量检验项目划分表单位工程分部工程分项工程单元工程施工质量检验项目性质三级检验监理监控单位关键班组自检项目部复检企业专检见证点（W）旁站点（S）停工待检（H）施工质量验收及评定范围划分表工程名称：110kV凤园—木棉开断进马崎变送电线路工程工程编号质量检验项目性质 W、H、S点质量检验机构单位工程分部工程分项工程单元工程见证点W 待检点H 旁站点S 施工队项目部质量管理部门 110 千伏凤园至木棉开断进马崎变送电线路工程三.杆塔工程 1.自立式铁塔组立 (直线塔) 1.部件规格、数量关键 √ √ √ √ 2.节点间主材弯曲关键 √ √ √ √ 3.直线塔结构倾斜关键 √ √ √ √ 4.脚钉关键 √ √ √ √ 5. 螺栓和构件面接触及出扣情况关键 √ √ √ √ 6. 螺栓防松、防盗关键 √ √ √ √ 7. 螺栓紧固通常 √ √ √ √ 8. 螺栓穿向通常 √ √ √ √ 9. 保护帽外观 √ √ √ √ 四.架线工程 1.导地线展放档 1.导地线规格关键 √ √ √ √ 2.损伤补修处理关键 √ √ √ √ √ 3.同一档内补修管数量关键 √ √ √ √ 4.补修管和线夹间隔棒间距通常 √ √ √ √ 5.导地线外包装质量外观 √ √ √ √ 2.导地线连接管个 1.连接管规格、型号关键 √ √ √ √ 2.耐张连接管试验强度关键 √ √ √ √ 3.压接后尺寸关键 √ √ √ √ 4.压接后弯曲通常 √ √ √ √ 5.压接管表面质量外观 √ √ √ √ 3.紧线耐张段 1.相位排列关键 √ √ √ √ 2.对交叉跨越物及对地距离关键 √ √ √ √ 3.耐张连接金具规格数量关键 √ √ √ √ 4.导地线弧垂关键 √ √ √ √ 5.导地线相间弧垂误差关键 √ √ √ √ 6.同相子导线间弧垂误差通常 √ √ √ √ 7.导地线弧垂外观 √ √ √ √ 施工质量验收及评定范围划分表工程名称：110kV凤园—木棉开断进马崎变送电线路工程工程编号质量检验项目性质 W、H、S点质量检验机构单位工程分部工程分项工程单元工程见证点W 待检点H 旁站点S 施工队项目部质量管理部门 110 千伏凤园至木棉开断进马崎变送电线路工程四.架线工程 4.附件安装基(耐张塔)) 1.金具及间隔棒规格、数量关键 √ √ √ √ 2.跳线及带电体对杆塔电气间隙关键 √ √ √ √ 3.跳线连接板及并沟线夹连接关键 √ √ √ √ 4.开口销及弹簧销关键 √ √ √ √ 5.绝缘子及规格数量关键 √ √ √ √ 6.跳线制作关键 √ √ √ √ 7.防震锤及阻尼线安装距离关键 √ √ √ √ 8.铝包带缠绕关键 √ √ √ √ 9.间隔棒安装位置通常 √ √ √ √ 10.屏蔽环、均压环绝缘间隙通常 √ √ √ √ 11.瓷瓶大口销子螺栓及弹簧销穿入方向外观 √ √ √ √ 基(直线塔) 1.金具及间隔棒规格、数量关键 √ √ √ √ 2.跳线及带电体对杆塔电气间隙关键 √ √ √ √ 3.开口销及弹簧销关键 √ √ √ √ 4.绝缘子及规格数量关键 √ √ √ √ 5.悬垂绝缘子串倾斜关键 √ √ √ √ 6.防震锤及阻尼线安装距离关键 √ √ √ √ 7.铝包带缠绕关键 √ √ √ √ 8.间隔棒安装位置通常 √ √ √ √ 9.屏蔽环、均压环绝缘间隙通常 √ √ √ √ 10.瓷瓶碗口、螺栓及弹簧销穿入方向外观 √ √ √ √ 五.接地工程 1.表面式接地装置基 1.接地体规格数量关键 √ √ √ √ 2.接地电阻值关键 √ √ √ √ 3.接地体连接关键 √ √ √ √ 4.接地体防腐关键 √ √ √ √ 5.接地体敷设关键 √ √ 施工质量验收及评定范围划分表工程名称：110kV凤园—木棉开断进马崎变送电线路工程工程编号质量检验项目性质 W、H、S点质量检验机构单位工程分部工程分项工程单元工程见证点W 待检点H 旁站点S 施工队项目部质量管理部门 110 千伏凤园至木棉开断进马崎变送电线路工程五.接地工程 1.表面式接地装置基 6.接地体埋深关键 √ √ √ √ √ 7.回填土关键 √ √ √ √ 8.接地引下线安装通常 √ √ √ √ 六.线路防护 1.线路防护标志处 1.线路防护标志（回路标志、相位标志、警示牌）关键 √ √ √ √ 2排水沟、挡土墙 1.排水沟、挡土墙、护坡、挡土墙关键 √ √ √ √ 注：本表一式份，由施工项目部填报，监理项目部存份，施工项目部存份。
