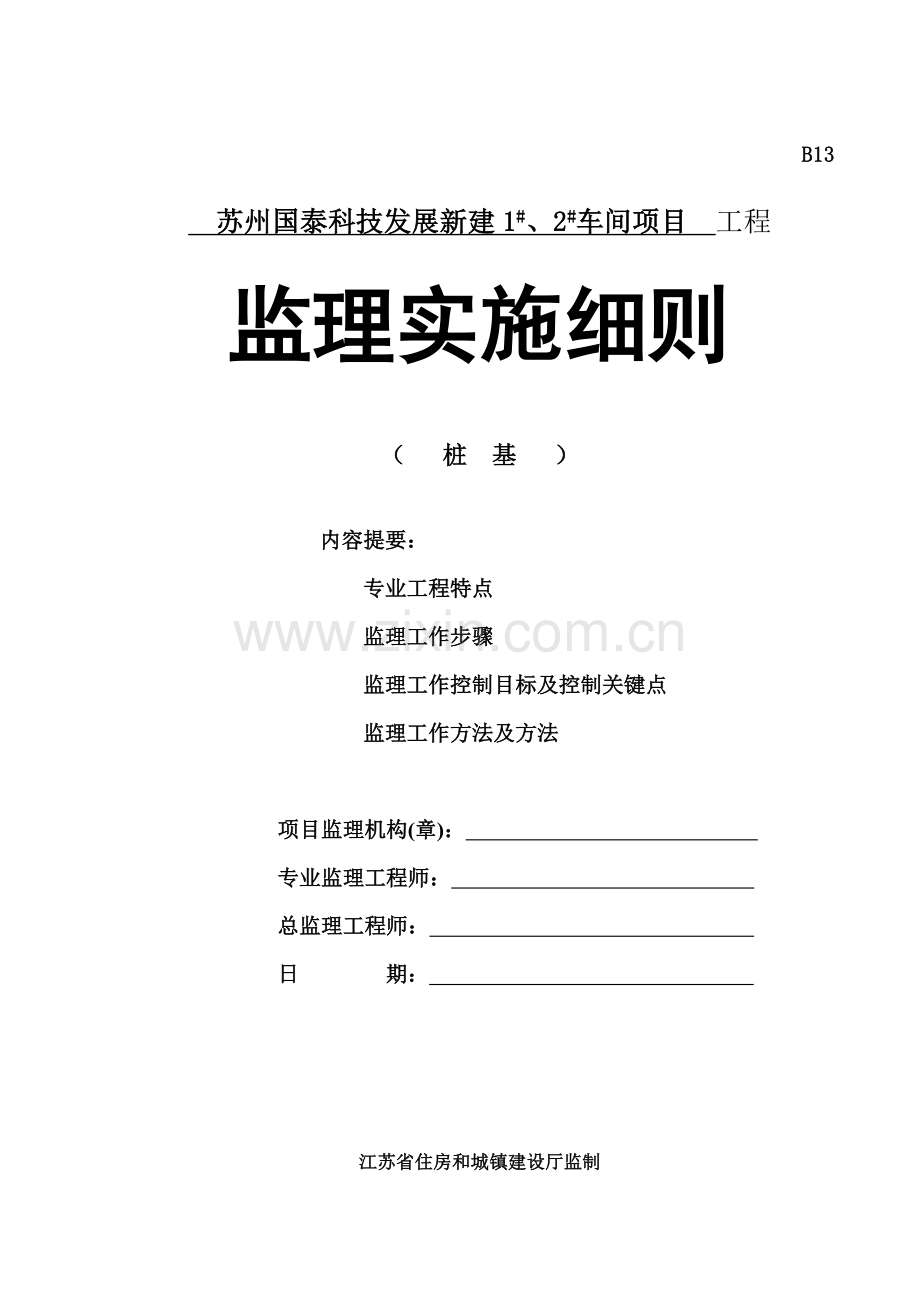

苏州国泰科技发展新建1#、2#车间项目 工程
监理实施细则
（ 桩 基 ）
内容提要：
专业工程特点
监理工作步骤
监理工作控制目标及控制关键点
监理工作方法及方法

项目监理机构(章)：　
专业监理工程师：　
总监理工程师：
日 期：　　　　 　

江苏省住房和城镇建设厅监制

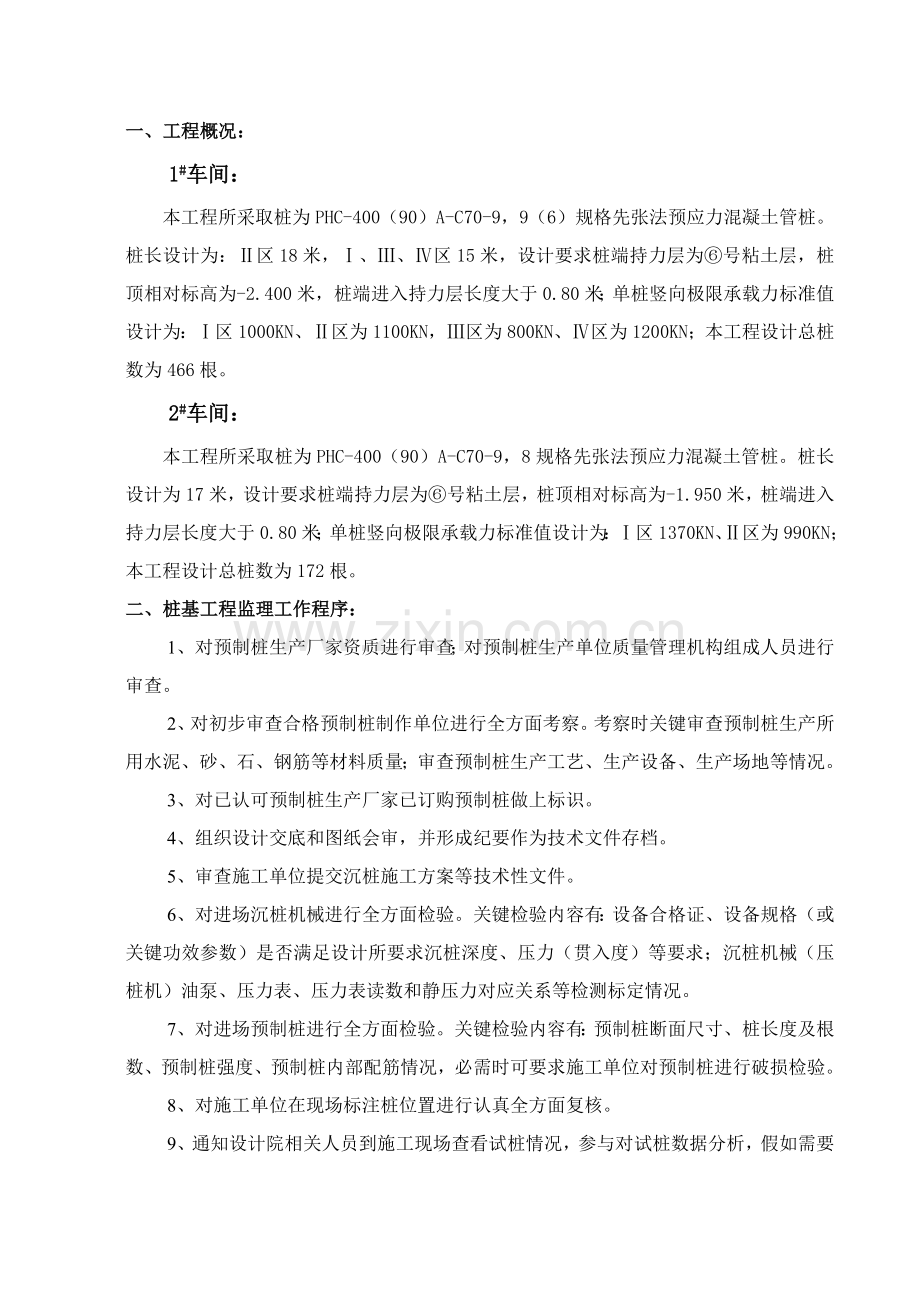

一、工程概况：
1#车间：
本工程所采取桩为PHC-400（90）A-C70-9，9（6）规格先张法预应力混凝土管桩。桩长设计为：Ⅱ区18米，Ⅰ、Ⅲ、Ⅳ区15米，设计要求桩端持力层为⑥号粘土层，桩顶相对标高为-2.400米，桩端进入持力层长度大于0.80米；单桩竖向极限承载力标准值设计为：Ⅰ区1000KN、Ⅱ区为1100KN，Ⅲ区为800KN、Ⅳ区为1200KN；本工程设计总桩数为466根。
2#车间：
本工程所采取桩为PHC-400（90）A-C70-9，8规格先张法预应力混凝土管桩。桩长设计为17米，设计要求桩端持力层为⑥号粘土层，桩顶相对标高为-1.950米，桩端进入持力层长度大于0.80米；单桩竖向极限承载力标准值设计为：Ⅰ区1370KN、Ⅱ区为990KN；本工程设计总桩数为172根。
二、桩基工程监理工作程序：
1、对预制桩生产厂家资质进行审查；对预制桩生产单位质量管理机构组成人员进行审查。
2、对初步审查合格预制桩制作单位进行全方面考察。考察时关键审查预制桩生产所用水泥、砂、石、钢筋等材料质量；审查预制桩生产工艺、生产设备、生产场地等情况。
3、对已认可预制桩生产厂家已订购预制桩做上标识。
4、组织设计交底和图纸会审，并形成纪要作为技术文件存档。
5、审查施工单位提交沉桩施工方案等技术性文件。
6、对进场沉桩机械进行全方面检验。关键检验内容有：设备合格证、设备规格（或关键功效参数）是否满足设计所要求沉桩深度、压力（贯入度）等要求；沉桩机械（压桩机）油泵、压力表、压力表读数和静压力对应关系等检测标定情况。
7、对进场预制桩进行全方面检验。关键检验内容有：预制桩断面尺寸、桩长度及根数、预制桩强度、预制桩内部配筋情况，必需时可要求施工单位对预制桩进行破损检验。
8、对施工单位在现场标注桩位置进行认真全方面复核。
9、通知设计院相关人员到施工现场查看试桩情况，参与对试桩数据分析，假如需要对沉桩控制数据进行调整，把调整内容立即分发给相关各方。
10、全方面监控预制桩沉桩施工。对关键工序、关键部位（如接桩、最终一节桩送桩情况及其相关参数）施工进行旁站监理，并做好旁站监理统计。常常检验施工单位沉桩统计。
11、对沉桩施工过程中发生异常情况立即汇报给设计院等相关单位，帮助设计院相关人员对存在问题提出处理方案。
12、复核桩位偏差情况。
13、随机抽样对施工好桩按要求进行检测。
14、立即做好各分项工程、桩基子分部工程验收

三、监理对桩基工程质量控制关键点及相关要求：
1、预制桩质量控制：
①预制桩所用水泥和钢材等材料应有质量确保书，原材料使用前应抽样送至相关单位检验。
②预制桩送至施工现场后，应抽样对其进行破损检验，查看其主筋规格、等级、根数，箍筋间距等是否满足设计（或相关图集）要求。应对预制桩混凝土强度等级进行回弹检测；对预制桩断面尺寸、长度等进行抽查。
③索取预制桩相关质量确保资料，并对质量确保资料进行认真分析。
④施工现场加强对进场预制桩质量检验，当发觉预制桩有裂纹、较严重变形、严重缺边掉角等质量问题时，应立即督促施工单位退货出场。

2、沉桩设备质量控制：
①所进场沉桩设备应有出厂合格证及操作使用说明书。
②沉桩设备规格（或关键功效参数）能满足设计所要求沉桩深度、压力（贯入度）等要求；
③沉桩机械（静力压桩机或打桩机）关键部件（如桩锤、桩架、油泵、压力表等）最近已经检修或经判定无质量问题；静力压桩机已经检测机构对其压力表读数和静压力对应关系等进行标定。
④沉桩设备操作人员熟悉机械性能，对沉桩设备操作很熟练。
3、桩位控制：
①督促施工单位根据常规要求对施工图上每根桩进行编号。
②全方面复核施工单位标示在沉桩施工现场轴线及其纵横相交点方格网位置。
③以轴线或方格网为基准点，抽查复核桩位置。
④沉桩次序或桩机行走路线不得有损桩位标示物。
⑤沉桩施工过程中，常常抽查复核桩机周围立即施工桩位置正确性。
⑥当发觉沉入桩位置和设计要求位置偏差较大时，立即和设计院联络以确定处理措施。
4、沉桩施工控制：
①正式沉桩施工前，应按一定百分比进行试桩。试桩时，设计院设计人员最好应在现场。
②参与对试桩情况统计数据分析，督促相关单位以书面形式确定沉桩施工控制措施。
③督促施工单位按设计要求及确定控制措施进行沉桩施工。
④常常抽查施工单位统计沉桩施工数据真实性、立即性、完整性。
⑤旁站监督沉桩施工实施情况。监理旁站时，关键监督查看每节桩长度、接桩处理情况、总沉桩深度、桩顶标高、最终送桩时相关沉桩施工参数（如压力、贯入度、沉桩深度等）。
⑥对沉桩施工过程中出现异常情况（如断桩、桩偏位、及最终送桩时相关沉桩施工参数和设计不符等）立即邀请相关人员到现场提出处理措施。
⑦督促施工单位立即向监理申报天天沉桩施工统计及接桩隐蔽验收统计等资料。

5、桩检测：
①督促建设单位（或施工单位）选择有资质检测机构对桩基工程进行检测。
②由监理人员按相关要求随机确定须进行检测桩号及桩数。
③督促检测机构按相关规范要求对桩进行静测或动测，并现场跟踪查看桩检测情况。
④仔细查看、分析桩测试汇报部分关键参数。

四、监理对桩基工程质量监控方法和方法：
1、现在预制桩生产厂家太多。很多厂家无资质、无可靠设备、无技术确保方法等但仍然源源不停地销售供给预制桩。所以监理一定要严格把关预制桩质量。
确定预制桩供给商前，对预制桩生产厂家多选几家进行全方面考察。选择质量确保方法到位，预制桩质量符合要求生产厂家。
加强对进场预制桩质量检验。眼睛观察预制桩有没有断裂、大变形等严重缺点，用砼回弹仪检测预制桩砼强度等级，局部破损检验预制桩配筋情况。
2、现在沉桩施工队伍很多，一部分施工队伍内部管理松散，信誉度较差，偷工减料现象时有发生，加上沉桩施工过程就是预制桩不停被送入土层而隐蔽过程。故监理人员应在现场严格监督控制，以确保沉入土层桩长度符合设计要求。
对进入施工现场桩全方面清查，度量其长度、清点根数，并时刻统计在案。督促施工单位对不一样长度桩分开堆放。
监理人员加强施工现场巡视检验及旁站监督，全方面监控沉桩施工过程，对每根桩、每节桩施工情况全部能心中有数。
常常盘点预制桩库存量、近期新进量、近期使用量、剩下量等数据是否对应成立。
常常核查施工单位沉桩施工统计真实性，并督促施工单位天天向监理呈报沉桩施工相关资料。
3、预制桩强度等级及沉入土层桩完整性、承载力是桩基工程中三个很关键质量指标，必需借助相关仪器、仪表对桩检测才能知道桩质量。
预制桩进场后经过用砼回弹仪对预制桩回弹检测可推算预制桩混凝土强度等级。
静压桩机经过压力表读数可推算桩机作用在预制桩上静压力。
经过静载试验法部分试验数据可推算确定单桩竖向极限承载力。
经过小应变量动测法可推算确定桩完整性、承载力。

苏州新区新世纪建设监理
国泰科技项目监理部
月 日
