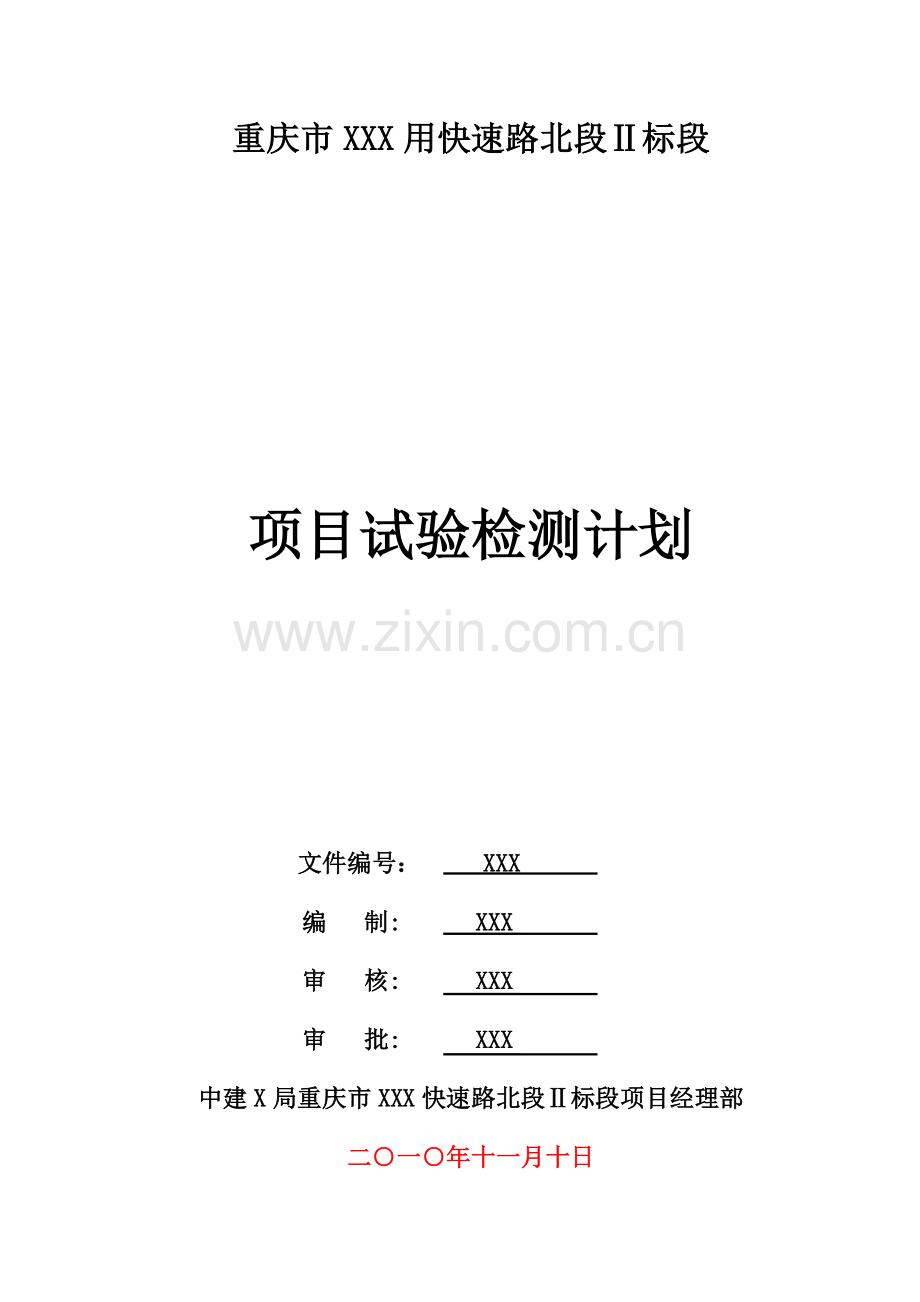

市政综合项目工程综合项目试验检测专题计划.doc

重庆市XXX用快速路北段Ⅱ标段

项目试验检测计划

文件编号： XXX
编 制: XXX
审 核: XXX
审 批: XXX
中建X局重庆市XXX快速路北段Ⅱ标段项目经理部
二○一○年十一月十日

目 录
1 工程概况 1
2 编制依据 1
3 试验检测计划及资源配置 1
1.1 试验计划 1
1.2 资源配置 2
4 关键试验项目检测计划 3
5 试验管理 4
5.1 试验现场管理 4
5.2 材料源管理 4
5.3见证取样试验管理 4
5.4 试验检测结果 4
5.5 试验检测资料管理 5
5.6 试验员岗位职责 5

1 工程概况
本标段为重庆市XXX快速路北段Ⅱ标段，从石坝子立交(不含)至T3航站楼，桩号范围是K8+241.769(跑马坪立交至石坝子立交段项目K8+378.400)～K13+100.000，路线全长4858.231m。设计车速80km/h，双向8车道，标准段路幅宽度37m。全线根本设桥梁2022m/8座，1座互通式立交（桃子湾立交）。
根本桥梁采取现浇筑预应力箱结构，基础采取人工挖孔桩基。路面结构由62cm水泥稳定级配碎石基层和18cm沥青混凝土面层组成。
2 编制依据
(1) 施工协议，施工设计图纸、地勘资料和施工现场踏勘资料等全部资料；
(2) 本工程施工组织设计。
(3) 我企业《建筑安装工程过程试验（检测）控制程序》
(4) 关键规范、规程、标准：
1) 《公路土工试验规程》 JTGE40-
2）《公路工程沥青及沥青混合料试验规程》 JTJ052-
3）《公路路基路面现场测试规程》JTGE60-
4）《一般混凝土力学性能试验方法标准》GB/T50081-
5）《混凝土结构工程施工及验收规范》(GB50204—)
6）《城市道路照明工程施工及验收规程》CJJ89-
7）《城市桥梁工程施工和质量验收规范》CJJ2-008
8）《城镇道路工程施工和质量验收规范》CJJ1-
9）《给水排水管道工程施工及验收规范》 GB50268-
10）《重庆城市桥梁荷载试验管理暂行措施》（渝建发[]112号）
11）其它相关试验标准
3 试验检测计划及资源配置
1.1 试验计划
本工程工地现场不设置试验室，全部相关本工程试验检测项目均委托重庆市XX工程质量检验测试中心完成试验检测工作，仅在现场设置2养护室 (在根本3号桥和桃子湾立交桥工地现场各建1个，每个养护应同时间有标养室和同养室。具体设置位置详见临时设施部署图)，进行混凝土、砂浆试块同条件/标准养护，配置3名试验员进行试块制作、材料取样送检及现场特殊试验配合。
1.2 资源配置
依据项目部现在人员配置情况，拟固定XXX、XXX作为项目试验员，并持有相关上岗证实，其中XXX为试验责任人、XXX负责K8+241~K11+220段试验工作，XXX负责K11+220~K13+100段试验工作。
因为全部试验检测均委重庆市XX工程质量检验测试中心完成，故现场仅将各类试块制作和材料见证取样送检作为项目部试验工作关键，配置对应设备、工具方便试验、取样工作顺利进行即可，具体见下表：
拟配置试验设备表
序号
仪器设备
名称
型号
规格
数量
用途
1
养护池
3m×2m×0.9m
2只
试块养护
2
标准养护室
3m×5m×2.5m
2间
试块养护
3
混凝土试模
150×150×150
20组
混凝土试块制作模具
4
抗渗试模
直径150，高150
10组
抗渗混凝土试块制作模具
5
砂浆试模
70.7×70.7×70.7
10组
砂浆试块制作模具
6
坍落度筒
上口100，下口200，高300
8个
混凝土坍落度检测
7
取土环刀
10cm
4个
回填土取样
8
游标卡尺
150×0.02mm
2把
工程检测
9
钢卷尺
5M
4把
钢筋取样
10
温度计
RHAT－301
2个
测温
11
空调
冷暖两用
2台
试块养护
12
台称
50KG
2台
砂石取样
13
架盘天平
2kg
2台
水泥取样
14
振动台

2台
试块制作
15
配套工具

2套
试块制作
4 关键试验项目检测计划
本工程关键进行试验项目：回填土取样试验、钢筋复试试验、水泥复试试验、钢筋接头试验、砂浆、混凝土抗压抗折试验、预应力钢绞线、锚夹具材料复试验、砂、石试验、路基弯沉值、桩基完整性检测、桥梁综合荷载试验等。
关键原材料及试验计划见下表
关键试验检测计划表
序号
检测项目名称
数量
检测频度
检测组数
使用部位
备注
1
钢筋力学性能检测
2吨
60t/组
336组
结构工程

2
钢板力学性能检测

每进场批次
4批
结构工程

3
钢筋连接接头性能检测

300个/批
90组
结构工程

4
混凝土抗压强度检测
142860m³
100m³/组
1429组
结构工程
含挡墙
5
混凝土抗弯拉强度检测
474 m³
100 m³/组
5组
路面工程
混凝土路
6
水泥

200T/批
3批
综合

7
预应力钢绞线强度检测
2567.1t
60t/组
43组
桥梁结构

8
锚夹具复试试验

每批次
10批
桥梁结构

9
预应力灌浆强度检测
48个工作班
每一工作班/3组
144组
桥梁结构

10
砌筑砂浆强度检测

100m³/组
10组
排水沟及井

11
砌筑石材及砌块强度检测

同产地/组
4组
排水沟及井

12
桩岩石单轴抗压强度试验
491根
每根/组
491组
桩基

13
桩基完整性检测
491根
毎桩/组
491组
桩基

14
桥梁综合荷载试验

1座桥/组
＞8组
桥梁结构

15
边坡锚杆加载试验

1边坡/组
10组
边坡结构

16
橡胶支座力学检测
431
200个/批
3批
桥梁结构

17
路基压实度试验
2822302.3㎡
1000㎡/3点
2822组
路基工程

18
路基弯沉试验
10345m
20m/点
518组
路基工程
(单幅计)
19
土工格栅

每进场批次
3批
路基工程

20
水泥稳定碎石层压实
366750㎡
1000㎡/1点
367点
路面基层
单层计
21
水泥稳定碎石层弯沉试验
10345m
20m/点
518点
路面基层
(单幅计)
22
沥青路面
压实度
186261㎡
1000㎡/点
187组
路面工程

23
沥青路面弯沉值检测
15696m
20m/点/路幅
785点
路面工程

24
伸缩缝力学性能检测

每进场批次
3组
桥梁工程

5 试验管理
5.1试验现场管理
(1) 现场养护室由试验员XXX负责管理。砂浆、混凝土试块标养室温度为20±2℃，相对湿度为95%以上。混凝土试块制作温度为20±5℃。标养室应设置试块放置架。试块放在架上间距为10～20mm，成菱形放置。标养室加湿装置必需确保喷出水是雾化状态，不能用水直接淋刷试验件。标养试块应立即注明日期、编号，标养室内不准存放其它物品，严禁出现空白试块（即没有注明编号和日期试块）。
(2) 需检测中心到现场做试验或取样，试验员需全程配合，提供试验或取样所需条件。
(3) 试验结束后，清扫场地，整理安放好试验仪器及试验资料，保持整齐文明工作环境，做到洁净卫生、安全可靠。
5.2 材料源管理
(1) 对于甲控材部分，项目材料员依据建设单位公布合格分供方名目，对当地或其它地域建筑材料资源进行考察，同时搜集甲控厂家(供给商)多种资质文件及产品检验汇报、合格证等，每种产品生产厂家须两家以上。
(2) 材料供给商材料经项目工程技术人员审核达成工程要求后方能报甲方、监理单位，经共同协商后选定其中一家作为供给商。
(3) 选定材料进场后现场见证取样送重庆市建设工程质量检验测试中心委托检测。
(4)选定材料通常不许可更换，如需更换时，应通知甲方、监理单位，且重新审核、取样检测合格后才能使用。
5.3见证取样试验管理
(1) 工程开工后依据审批经过取样、送检计划，在监理人员见证下由试验员XXX按相关规范和标准要求在现场取样，送至重庆市XX工程质量检验测试中心进行检测。
(2) 试验员在送检前，应按要求认真填写《 检测委托单》（到城建档案室购此专用表格），一式两份，一份随送检样品送至检测中心，另一份存档。
(3)试验员依据《现场见证取样单》编制统计多种材料试验检测台账，台账中应明确送检材料规格、质量标准、生产厂家、出厂时间、出厂编号、送检检测结果等。
5.4 试验检测结果
(1) 材料现场取样送检后试验员应依据《现场见证取样送检单》送检日期进行跟踪，要求检测试验室立即出具试验检测汇报，并依据试验结果指导施工，预防现场出现不合格材料使用。
(2) 对不合格试验检测汇报首先并通知现场生产经理XXX，对该材料进行封存，不得使用。然后由技术部分析原因，并和监理工程师共同协商，重新取样送检复试，如仍不合格，通知供给商或生产厂家进行现场材料清理退场。
5.5 试验检测资料管理
(1) 检测结果出来后，试验员依据资料编制要求，对全部试验检测资料进行评定，汇总评定资料按要求分类，并交于资料员归档，此项工作在交工前完成。
(2) 现场建立多种原材料试验台帐，试验统计和试验管理资料，台帐编号连续，编号和汇报上编号吻合。对取样、送试、试验、资料交接等均要有统计，登记，做到有据可查。
(3) 试验台帐包含：混凝土试块台帐，钢筋原材及钢筋连接台帐，送试台帐、试验设备台帐，见证试验台帐，不合格原材料台帐。
(4) 试验管理资料包含试验管理制度（包含试验管理、责任制、试验设备），试验计划、试验技术交底、预拌混凝土协议、试验设备购置计划。
5.6 试验员岗位职责
(1) 热爱试验岗位，工作认真负责、一丝不苟，努力钻研业务，不停提升业务素质。
(2) 严格根据相关试验规程和试验方法做好各项试验，立即填写试验统计和试验汇报。试验统计不得随意涂改，试验汇报必需经试验室责任人审核、签字后报送相关部门。
(3) 对于试验出具多种数据负责，所出各项试验数据要为监理工程师所认可，并常常和监理工程师保持联络。
(4) 试验人员应具体观察和统计试验过程中出现多种情况，当发觉有异常现象和试验结果不符合设计要求时，应立即向试验责任人汇报。
(5) 珍惜试验仪器设备，做到定时维修保养并妥善保管，确保试验仪器正常完好、量值正确。
(6) 试验人员接到现场试验任务后应主动行动，优质、高效完成，不得拖拉延误。
(7) 试验结束后，清扫场地，整理安放好试验仪器及试验资料，保持整齐文明工作环境，做到洁净卫生、安全可靠。
(8) 严守企业秘密，不得将试验技术资料随意外传。
