建筑工程物信息设施系统专业课程设计.doc

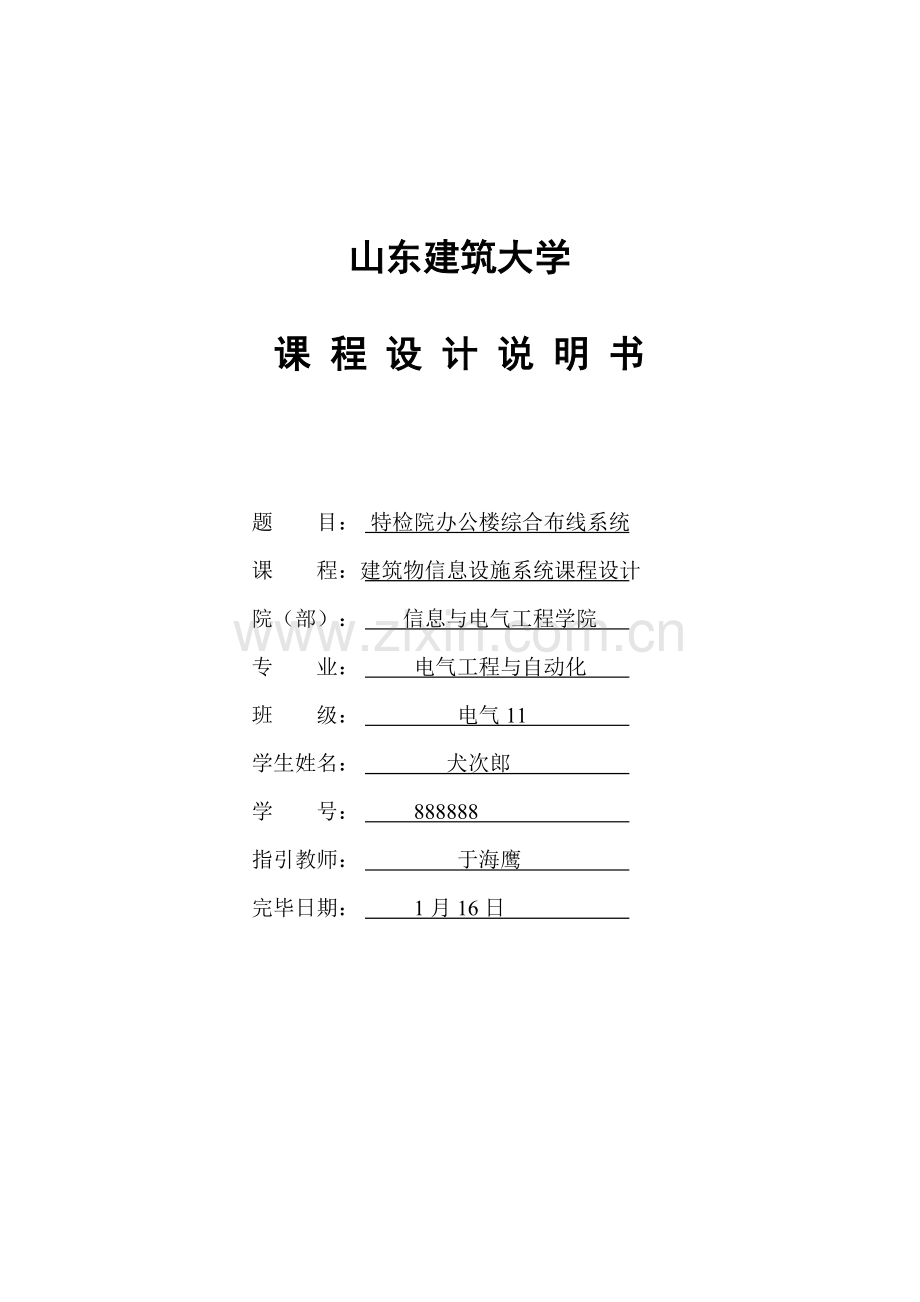

山东建筑大学

课 程 设 计 说 明 书

题 目： 特检院办公楼综合布线系统
课 程：建筑物信息设施系统课程设计
院（部）： 信息与电气工程学院
专 业： 电气工程与自动化
班 级： 电气11
学生姓名： 犬次郎
学 号： 888888
指引教师： 于海鹰
完毕日期： 1月16日

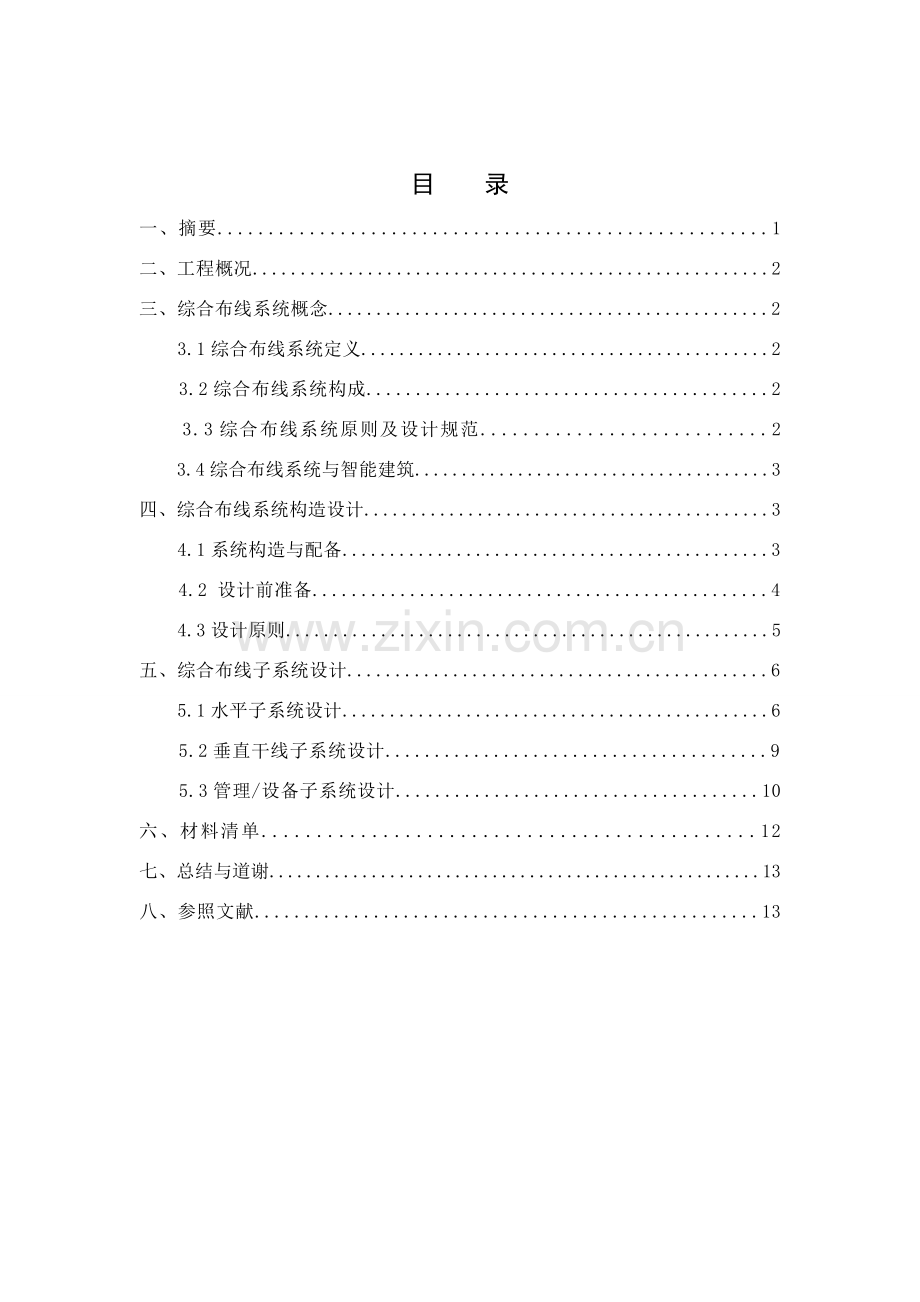

目 录
一、摘要......................................................1
二、工程概况......................................................2
三、综合布线系统概念..............................................2
3.1综合布线系统定义...........................................2
3.2综合布线系统构成.........................................2
3.3综合布线系统原则及设计规范...........................2
3.4综合布线系统与智能建筑......................................3
四、综合布线系统构造设计...........................................3
4.1系统构造与配备.............................................3
4.2 设计前准备...............................................4
4.3设计原则...................................................5
五、综合布线子系统设计............................................6
5.1水平子系统设计.............................................6
5.2垂直干线子系统设计.......................................9
5.3管理/设备子系统设计.....................................10
六、材料清单.............................................12
七、总结与道谢.....................................................13
八、参照文献...................................................13

摘 要
随着全球社会信息化进一步发展，人们对信息共享需求日益迫切，信息量膨胀迅速，信息形式多样，高速宽带信息网络——“信息高速公路”建设受到全球关注。智能建筑作为信息高速公路节点，要保证可以及时、精确地解决信息，信息网络自身必要具备高速宽带特性，需要一种可以支持语音、数据、图像及多媒体等各种信号传播业务并满足顾客长期使用高品质网络布线系统，综合布线系统正是针对这一需求而特别设计布线系统。
本课程设计依照GB50311-《综合布线工程设计规范》和建设方对布线系统规定，对特检院办公楼进行完整综合布线系统设计。
核心词：智能化建筑；综合布线；特检院办公楼

二、工程概况
本课程设计对象特检院构造化综合布线系统，建筑面积在18039.75m2左右单体新建建筑。主机房（MDF/BD）在第2层，大楼弱电进线在地下一层。凡没有特殊阐明，各层层高均按4m计。
设计规定：
依照GB50311-《综合布线工程设计规范》和建设方对布线系统规定，对-1，1，2，3，5，7层提出完整综合布线系统设计方案。
三、综合布线系统概念
3.1综合布线系统定义
通信电缆、光缆、各种软电缆及关于连接硬件构成通用布线系统，它能支持各种应用系统。虽然顾客尚未拟定详细应用系统，也可进行布线系统设计和安装。综合布线系统中不涉及应用各种设备。
3.2综合布线系统构成
l 工作区子系统 (Work Area Subsystem)
l 水平子系统 (Horizontal Subsystem)
l 垂直子系统 (Backbone or Riser Subsystem)
l 管理子系统 (Administration Subsystem)
l 设备子系统 (Equipment Subsystem)
l 建筑群子系统 (Campus Subsystem)
3.3综合布线系统原则及设计规范
l EIA/TIA-568A(91)/B(01/C(09)：商业建筑电信布线原则
l EIA/TIA-569：商业建筑电信通道和空间原则(90)
l EIA/TIA-570：住宅电信布线原则 (91)
l EIA/TIA-606：商业建筑电信基本设施管理 (93)
l EIA/TIA-607：商业建筑电信布线接地与连接原则 （94）
l GB 50311-:《综合布线系统工程设计规范 》 ()
l GB 50312-:《综合布线系统工程验收规范》 ()
3.4综合布线系统与智能建筑
综合布线系统为智能建筑系统集成提供了物理介质，综合布线系统对于智能建筑如体内神经系统，综合布线系统是衡量智能化建筑智能化限度重要标志，综合布线系统是智能化建筑中必备基本设施，综合布线系统能适应此后智能建筑和各种科学技术发展需要。
四、综合布线系统构造设计
4.1系统构造与配备
（1）系统构造：星形拓扑和三级构造

（2）系统配备：建筑物原则FD-BD构造

4.2 设计前准备
顾客需求分析：
（1）需求分析基本规定
n1）拟定工作区数量和性质
n2）以近期需求为主，兼顾长远发展需要
n3）对各种信息终端统筹兼顾、全面调查预测
n4）初步得到综合布线系统工程设计所需顾客信息
（2）需求分析对象
n智能建筑、智能社区(住宅、商住、校园智能社区）
（3）顾客信息需求分析范畴
n工程区域大小，信息业务种类多少
（4）顾客信息需求量估算
现场勘查：各楼层、走廊和房间、电梯厅、大厅等吊顶状况
l（1）计算机网络线路可与哪些线路共用槽道
l（2）没有可用电缆竖井，则要和甲方技术负责人商定垂直槽道位置，并选取垂直槽道种类
l（3）在设备间和楼层配线间，要拟定机柜安放位置，拟定到机柜主干线槽铺设方式
l（4）楼层配线箱挂装方式
l（5）拟定到卫星配线箱槽道铺设方式和槽道种类
l（6）讨论大楼构造方面尚不清晰问题
4.3设计原则
（1）尽量将综合布线系统纳入到建筑物整体规划、设计和建设之中
（2）合理规划综合布线系统容入信息系统种类与数量
（3）技术先进，恰当超前
（4）原则化设计
（5）系统可扩展性
（6）以便维护和管理
（7）经济合理
五、综合布线子系统设计
5.1水平子系统设计
水平线缆路由原则：路由最短，造价最低，施工以便，布线规范。
几种布线办法：
（1） 吊顶内桥架布线法

（2） 地板下线槽布线

（3） 吊顶内直接布线法

（4） 高架地板布线法
多顾客信息插座设计方案：多顾客信息插座规范：
l 最多12个信息插座
l 安装位置：可接近永久性位置
l 如：立柱、承重墙等，天花板等
l 家具：区别对待
l 工作区电缆直接与终端设备相连
集合点（转接点）设计方案：
集合点规范：
l 连接不使用跳线，运用配线架自身构造构成电缆回路
l 在同一种水平电缆路由中，仅能有一种集合点(CP)或转接点(TP)
l 从CP引出水平电缆应终接于工作区信息插座或多顾客插座
l 从CP到FD之间电缆布放距离应不不大于15mCP普通考虑支持12个工作区，并恰当冗余
l CP配线箱安装为永久性位置（立柱、承重墙等），普通不能安装在家具上
5.2垂直干线子系统设计
拟定每层楼干线规定：
l 依照每层楼数据和话音点表推算
l 话音主干、数据主干和光缆分别考虑
l 25对线为一束
拟定从楼层到设备间各种干线路由：封闭型通道，选取干线段最短、最安全和最经济路由。
(1)电缆孔办法
某些建筑垂直子系统规定干缆通过一段横向（水平）走线进入垂直竖井，可以采用管道办法和托架办法。

(2)管道办法
拟定配线间与子配线间之间结合办法：点对点端接，分支结合（采用绞接盒），端接与连接。
依照选定结合办法拟定干线电缆长度：
l 对于端接和连接方式，拟定各配线间和子配线间到设备间走线长度。
l 对于采用分支结合方式，拟定设备间到绞接盒及绞接盒到各配线间走线长度。
5.3管理/设备子系统设计
线路标记色标：
l 蓝色——连接工作区信息出孔电缆
l 白色——干线和建筑群连接电缆
l 绿色——来自电话局电缆
l 紫色——来自电话或网络互换机电缆
l 黄色——连接控制台或调制解调器电缆
l 橙色——连接多路复用器电缆
l 灰色——连接楼层分派线间 (Satellite)
管理方式：单点管理单交接，单点管理双交接，双点管理双交接

（1）单点管理单交接

（2）单点管理双交接
管理子系统在配线间和子配线间中应用 :
n 选取配线架类型
n 拟定各场规模
管理子系统在设备间中应用 :
选取和拟定主架位置与规模，选取和拟定中继线等辅架位置与规模确认线路模块化系数是2对还是3对，每个模块当作一条线路解决。
拟定110配线架:
n 线对总数超过6000对——110A配线架
n 线对总数低于6000对——110P/A配线架
标记管理:
l 必要性：在综合布线中，应用系统变化会导致连接点经常移动或增长
l 标记信息：建筑物名称、位置、区号和起始点
l 综合布线使用了三种标记：电缆标记、场标记和插入标记
l 交连管理插入标记所用底色及其含义
六、材料清单
以-1层为例计算如下：
拟定电缆平均长度：
一箱电缆支持节点数:
电缆用量（箱）：
信息点分布表
楼层
数据点（个）
语音点（个）
电缆（箱）
-1
19
15
7
1
23
23
10
2
61
45
22
3
48
40
18
5
37
19
12
7
36
16
11
共计
228
158
80

综合布线系统设备清单
序号
设备材料名称
型号规格
厂家
单位
数量
主材料
干线子系统
1
室内多模光缆，6芯
AF701.211-206
62.5/125um
IBDN
m
150
2
室内多模光缆，4芯
AF701.211-204
62.5/125um
IBDN
m
320
3
25对3类主干电缆
AC200.302-025
IBDN
m
320
4
50对3类主干电缆
AC200.302-050
IBDN
m
150
水平子系统
1
6类非屏蔽双绞线
AC201.611
IBDN
箱
80
2
6类信息模块
AM302.60X
IBDN
只
386
3
模块化连接条线
2m
IBDN
条
386
4
双孔插座面板
MDVOF-GB
IBDN
只
193
5
RJ45水晶头

北方电信
只
386
6
6类手压快接式模块

IBDN
只
386
设备间子系统
1
机柜配线架
AX100041
北方电信
只
1
2
48cm（19英寸）机柜
cm
国产
个
1
3
光纤耦合器

北方电信
只
1
4
多模双芯光纤跳线
3米AF705.22SC-SC-03
IBDN
条
10
管理区子系统
1
模块化连接条线
0.5m
IBDN
条
386
2
24口6类配线架
100对
IBDN
只
17
3
48cm（19英寸）机柜
cm
国产
个
1
4
简易测试仪

国产
只
1
5
施工辅材

国产
套
1

七、总结与道谢
本次课程设计为特检院办公楼综合布线系统设计。在设计过程中，我对建筑物信息设施系统等所学课程内容进行了回顾，巩固了所学知识，又对各种知识进行了综合运用；同步又查阅了诸多资料，开阔了眼界，学到了许多在课堂中没有学到知识。
本次课程设计顺利进行，离不开于海鹰教师耐心指引，解答了同窗们许多问题，指出了设计中错误并协助同窗们加以改成。在此，向于教师表达衷心感谢！

八、参照文献
[1] 黎连业编著.网络综合布线系统与施工技术. 北京：机械工业出版社
[2] 刘国林编著. 综合布线系统设计. 北京：电子工业出版社
[3] 杜煜，姚鸿 编著.计算机网络基本. 北京：人民邮电出版社
[4] GB50311-《综合布线工程设计规范》.北京：中华人民共和国筹划出版社
[5] 刘宏立编著. 智能建筑弱电系统工程. 北京：环境科学出版社
[6] 梁华编著. 建筑弱电工程设计手册. 北京：建筑工业出版社
[7]王娜编著.智能建筑信息设施系统.人民交通出版社
