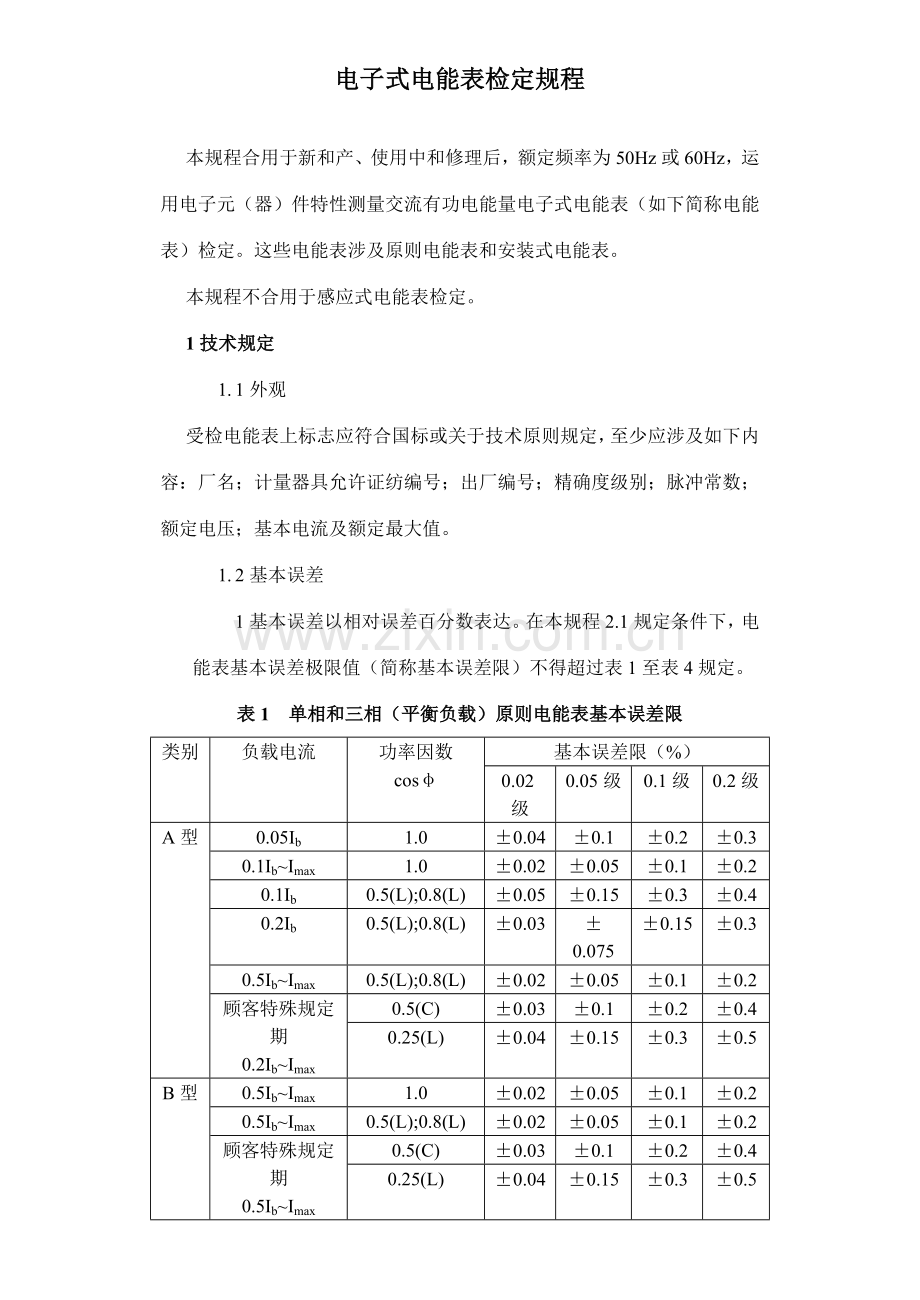

电子式电能表检定规程

本规程合用于新和产、使用中和修理后，额定频率为50Hz或60Hz，运用电子元（器）件特性测量交流有功电能量电子式电能表（如下简称电能表）检定。这些电能表涉及原则电能表和安装式电能表。
本规程不合用于感应式电能表检定。
1技术规定
1. 1外观
受检电能表上标志应符合国标或关于技术原则规定，至少应涉及如下内容：厂名；计量器具允许证纺编号；出厂编号；精确度级别；脉冲常数；额定电压；基本电流及额定最大值。
1. 2基本误差
1基本误差以相对误差百分数表达。在本规程2.1规定条件下，电能表基本误差极限值（简称基本误差限）不得超过表1至表4规定。
表1 单相和三相（平衡负载）原则电能表基本误差限
类别
负载电流
功率因数
cosφ
基本误差限（%）
0.02级
0.05级
0.1级
0.2级
A型
0.05Ib
1.0
±0.04
±0.1
±0.2
±0.3
0.1Ib~Imax
1.0
±0.02
±0.05
±0.1
±0.2
0.1Ib
0.5(L);0.8(L)
±0.05
±0.15
±0.3
±0.4
0.2Ib
0.5(L);0.8(L)
±0.03
±0.075
±0.15
±0.3
0.5Ib~Imax
0.5(L);0.8(L)
±0.02
±0.05
±0.1
±0.2
顾客特殊规定期
0.2Ib~Imax
0.5(C)
±0.03
±0.1
±0.2
±0.4
0.25(L)
±0.04
±0.15
±0.3
±0.5
B型
0.5Ib~Imax
1.0
±0.02
±0.05
±0.1
±0.2
0.5Ib~Imax
0.5(L);0.8(L)
±0.02
±0.05
±0.1
±0.2
顾客特殊规定期
0.5Ib~Imax
0.5(C)
±0.03
±0.1
±0.2
±0.4
0.25(L)
±0.04
±0.15
±0.3
±0.5
注：Ib——基本电流，即拟定电能表关于特性电流值；
L——代表感性负载；
C——代表容性负载；
Imax——额定最大电流；
A型表与B型表区别Ｂ型表无轻载时基本误差规定。
表２ 不平衡负载时三相原则电能表基本误差限
类别
负载电流
功率因数
cosθ
基本误差限（%）
0.02级
0.05级
0.1级
0.2级
A型
0.1Ib~Imax
1.0
±0.03
±0.075
±0.15
±0.3
0.2Ib
0.5(L)
±0.04
±0.1
±0.2
±0.4
0.5Ib~Imax
0.5(L)
±0.03
±0.075
±0.15
±0.3
B型
0.5Ib~Imax
1.0
±0.03
±0.075
±0.15
±0.3
0.5Ib~Imax
0.5(L)
±0.03
±0.075
±0.15
±0.3
注：1不平衡负载是指在对称三相电压下，电能表任一电流线路有电流，别的电流线路无电流；
2功率因数角θ是指加在有电流那一组元件上电流与电压间相位差。
表3 单相和三相（平衡负载）安装式电能表基本误差限

类别
负载电流
功率因数
cosφ
基本误差限（%）
0.02级
0.05级
0.1级
0.2级
经互感器接通电能表
0.01Ib≤I≤0.05Ib
1.0
±0.4
±1.0
——
——
0.02Ib≤I≤0.05Ib
1.0
——
——
±1.5
±2.5
0.05Ib≤I≤Imax
1.0
±0.2
±0.5
±1.0
±2.0
0.02Ib≤I≤0.1Ib
0.5(L)
0.8(C)
±0.5
±1.0
——
——
0.05Ib≤I≤0.1Ib
0.5(L)
——
——
±1.5
±2.5
0.8(C)
——
——
±1.5
——
0.1Ib≤I≤Imax
0.5(L)
±0.3
±0.6
±1.0
±2.0
0.8(C)
±0.3
±0.6
±1.0
——
当顾客特殊规定期
0.1Ib≤I≤Imax(Ib)
0.25(L)
±0.5
±1.0
±3.5
——
0.5(C)
±0.5
±1.0
±2.5
——
直接接通电能表及多功能电能表
0.05Ib≤I≤0.1Ib
1.0
±0.4
±1.0
±1.5
±2.5
0.1Ib≤I≤Imax
1.0
±0.2
±0.5
±1.0
±2.0
0.1Ib≤I≤0.2Ib
0.5(L)
±0.5
±1.0
±1.5
±2.5
0.8(C)
±0.5
±1.0
±1.5
——
0.2Ib≤I≤Imax
0.5(L)
±0.3
±0.6
±1.0
±2.0
0.8(C)
±0.3
±0.6
±1.0
——
当顾客特殊规定期
0.2Ib≤I≤Ib
0.25(L)
±0.5
±1.0
±3.5
——
0.5(C)
±0.5
±1.0
±2.5
——
*对1.0级表为0.1Ib≤I≤Ib。

表4 不平衡负载时三相安装式电能表基本误差限

类别
负载电流
功率因数
cosθ
基本误差限（%）
0.02级
0.05级
0.1级
0.2级
经互感器接通表
0.05Ib≤I≤Imax
1.0
±0.3
±0.6
±2.0
±3.0
0.1Ib≤I≤Imax
0.5(L)
±0.4
±1.0
±2.0
±3.0
直接接通及多功能表
0.1Ib≤I≤Imax
1.0
±0.3
±0.6
±2.0
±3.0
0.2Ib≤I≤Imax
0.5(L)
±0.4
±1.0
±2.0
±3.0

1.2.2在检定周期内，电能表基本误差值不得超过表1至表4规定。原则电能表在检定周期内基本误差变化量绝对值不得超过基本误差限绝对值。
1.2.3原则电能表在24h内基本误差变化量绝对值不得超过基本误差限绝对值1/5。
1.2.4从预热时间结束算起，原则电能表持续工作8h，基本误差不得超过基本误差限，且基本误差变化量绝对值不得超过表5规定。

表5 原则电能表持续工作8h容许基本误差变化量

被检表精确度级别
0.02级
0.05级
0.1级
0.2级
容许基本误差变化量绝对值（%）
0.006
0.015
0.03
0.06
1.3输出与显示
1原则电能表应具备（配有）电能值或高频脉冲数显示，也可有高频和低频脉冲输出。高、低频脉冲均应为一定幅值矩形波，要给出高频和低频脉冲输出脉冲常数CH（PH/kW·h）和CL（PL/kW·h），并要使显示与脉冲输出所代表电能值一致。
1各级原则电能表，在输入为额定功率时，高频脉冲频率FH（Hz）不得低于表6规定。

表6 原则电能表在额定输入功率下高频脉冲频率FH值

电能表精确度级别
0.02级
0.05级
0.1级
0.2级
FH最小值（Hz）
5000

1000
500

1.3.1.2各级原则电能表显示位数和显示其被检表误差辨别率不得少于表7规定。

表7 原则电能表显示屏显示位数和显示其被检表误差辨别率

原则电能表精确度级别
0.02级
0.05级
0.1级
0.2级
显示相应电能值时至少显示位数
6
6
5
5
显示被检表误差时辨别率
0.001
0.01
0.01
0.01

1.3.2安装式电能表应具备电能值（kW·h）显示，并应有供测量误差脉冲输出。要给出脉冲常数C（P/ kW·h）。要使显示与输出脉冲关系与铭牌上标志一致。
1.3.3电能表显示屏要可以复零。当为自动复零（或自动转换显示内容）时，每个量值显示时间不得少于3s。
注：PH——原则电能表高频脉冲；
PL——原则电能表低频脉冲；
P——安装式电能表脉冲。
1. 4控制
在原则电能表中（或显示屏中）应有接受控制脉冲（时间脉冲和电能脉冲）功能，以控制合计电能启动和停止。
1. 5启动、潜动和停止
1在参比电压、参比频率及功率因数为1条件下，在负载电流不超过表8规定期，单相原则电能表应启动并合计计数，安装式电能表应有脉冲输出或代表电能输出批示灯闪烁。
表8 电能表启动电流
被检表精确度级别
0.02级
0.05级
0.1级
0.2级
0.5级
1.0级
2.0级
启动电流值
0.0002Ib
0.0005 Ib
0.001 Ib
0.001 Ib
0.001 Ib
0.004 Ib
(0.002 Ib)
0.005 Ib
(0.003 Ib)
注：（）内电流值合用于经互感器接通电能表
2电压回路加参比电压，电流回路无电流时，安装式电能表在启动电流下产生一种脉冲10倍时间内，测量输出应不多于1个脉冲。
1.5.3当用某种办法使电能表停止计数时，电能表显示数字应稳定不变。
1. 6工频耐压和绝缘电阻
1电能表在室温和空气相对湿度不不不大于80%条件下，电压端子、电流端子和参比电压不不大于40V辅助线路端子对机壳和机壳外可触及金属部位之间，应能承受频率为50Hz实际正弦波交流电压2kV（有效值）历时1min实验。
2原则电能表在容许使用温度范畴内，在相对湿度不不不大于80%条件下，输入端子和辅助电源端子对机壳（或同机壳相连接地端子），输入端子对辅助电源端子绝缘电阻应不低于100MΩ。

测量重复性
电能表在参比电压、参比频率下，对每个测量点做不少于5次测量时，按各测量成果计算原则偏差预计值S（%）应不超过表9和表10规定。

表9 原则电能表原则偏差预计值
负载电流
cosφ
精确度级别
S（%）

0.02级
0.05级
0.1级
0.2级
1.0
0.5Ib-Ib
0.002
0.005
0.01
0.02
0.5(L)
0.5Ib-Ib
0.002
0.005
0.01
0.02

表10 安装式电能 表原则偏差预计算

负载电流
cosφ
精确度级别
S（%）

0.02级
0.05级
0.1级
0.2级
1.0
0.1Ib-Imax
0.04
0.1
0.2
0.4
0.5(L)
0.2Ib-Imax
0.04
0.1
0.2
0.4

1.8日计时误差和时段投切误差
多功能安装式电能表（含复费率表），日计时误差应不超过0.5s/d，时段投切误差应不不不大于5min，并应备有供以便地检测日计时误差和时段投切误差检测部位（任一预置时段起始或中断时间与实际时间差值简称时段投切误差，其容许值含合计日计时误差和时间预置误差）。
1. 9需量示值误差
多功能安装式电能表，需量示值误差以相对误差表达，在参比电压、参比频率、cosφ=1.0时，当I=0.1 Ib-Imax，其需量误差（%）应不不不大于规定精确度级别值。
1. 10需量周期误差
多功能安装式电能表需量周期误差应不超过需量周期1%。在需量周期更替时应给出供检测必要信息。
2检定条件
2.1检定电能表时应具备基本条件
2.1.1检定各级电能表时原则条件及其偏差容许值应不超过表11规定.

表11 原则条件及其容许偏差

被检表精确度级别
0.02级
0.05级
0.1级
0.2级
0.5级
1.0级
2.0级
影响量
原则值
原则值容许偏差
环境温度
原则温度
±1℃
±2℃
±2℃
±2℃
±2℃
±2℃
±2℃
电 压

±0.5%
±0.5%
±0.5%
±0.5%
±0.5%
±1.0%
±1.5%
频 率

±0.1%
±0.1%
±0.1%
±0.2%
±0.5%
±0.5%
±0.5%
波 形
正弦波电
压和电流
波形失真度不不不大于
1%
1%
1%
1%
2%
3%
5%
参比频率
外部磁
感应强度
磁感强度
为零*
不不不大于0.025mT
相对湿度
60%
±15%
Cosφ
规 定 值
±0.01
工作位置
制造厂规定
按制造厂规定
*在测试位置无仪表和接线时磁感强度。

2.1.2无可察觉动振动.
2.1.3无较强电磁辐射干扰,如电火花,辐射源等.
2.1.4检定三相电能表时,三相电压,电流相序应符合接线图规定.三相电压,电流系统应基本对称,对称限度应符合表12规定.

表12 三相电压和电流系统对称条件

被检表精确度级别
0.02级
0.05级
0.1级
0.2级
0.5级
1.0级
2.0级
每一相（线）电压对三相（线）电压平均值相差不超过（%）
±0.5
±0.5
±0.5
±0.5
±0.5
±1.0
±1.0
每相电流对各相电流平均值相差不超过（%）
±1.0
±1.0
±1.0
±1.0
±1.0
±2.0
±2.0
任一相电流和相应电压间相位差与另一相电流和相应电压间相位差之差不超过
2°
2°
2°
2°
2°
2°
2°
注：
1 按下式拟定各电压（或电流）对三相电压（或各相电流）平均值相差百分数：

式中：——任一相（线）电压或电流（i = a，b，c）
——各相（线）电压或电流平均值：

2 相（线）电压和电流间相位差：
均不不不大于规定值。当电压超前于电流时相位差为正值，电压滞后于电流时相位差为负值。
2.2拟定电能测量基本误差检定装置
2.2.1用”瓦秒法”或”原则表法”检定电能表时所使用检定装置,对电能表测量误差和评估测量重复性原则偏差预计值不得超过表13和表14规定.

表13 检定装置容许测量误差(%)

被检表精确度级别
0.02级
0.05级
0.1级
0.2级
0.5级
1.0级
2.0级
检定装置精确度级别
0.01级
0.02级
0.03级
0.05级
0.1级
0.2级
0.3级
功率因数
充许测量误差
cosφ
1.0
±0.01
±0.02
±0.03
±0.05
±0.1
±0.2
±0.3
0.5(L)
±0.01
±0.02
±0.04
±0.07
±0.15
±0.3
±0.45
0.5(C)
±0.015
±0.03
±0.05
±0.1
±0.2
±0.4
±0.6
顾客特殊规定期0.25(L)
±0.02
±0.04
±0.1
±0.2
±0.4
±0.8
±1.0
cosθ
不平衡时1.0和0.5(L)
±0.015
±0.025
±0.05
±0.1
±0.25
±0.5
±1.0

表14 检定装置容许原则偏差预计值S(%)

cosφ
检定装置精确度级别
0.01级
0.02级
0.03级
0.05级
0.1级
0.2级
0.3级
1.0
0.0015
0.002
0.004
0.006
0.015
0.03
0.04
0.5(L)
0.0015
0.002
0.006
0.01
0.02
0.04
0.06

2.2.2监视仪表精确度级别应不低于表15规定.各仪表惯用示值相对误差应满足表11和表12规定.电压表,电流表和功率表测量误差,涉及电压,电流互感器误差.

表15 监视仪表

被检表
检定装置
监视仪表精确度级别
精确度级别
电压表
电流表
功率表
频率表
相位表
0.02
0.01
0.5
0.5
0.5
1.0
1.0
0.05
0.02
0.5
0.5
0.5
.01
1.0
0.1
0.03
0.5
0.5
0.5
0.1
1.0
0.2
0.05
0.5
0.5
0.5
0.2
1.0
0.5
0.1
0.5
0.5
0.5
0.2
1.0
1.0
0.2
1
1
0.5
0.5
1.0
2.0
0.3
1
1
1
0.5
1.0
注:
1在三相检定装置中,各相监视电压表误差值(%),应调节到互相之差不超过精确度级别值;
2电流表精确度都是以引用误差给出,只有当其工作在满量限附近时,相对误差才干等于精确度.因此,当检定装置中使用A型电能表作为原则表,不用电流互感器变换电流时,监视用电流表精确度级别要相应提高或选用多量程电流表.
2.2.3在每次测量期间,负载功率稳定度应不低于表16规定.
表16 负载功率稳定度
检定装置精确度级别
0.01级
0.02级
0.03级
0.05级
0.1级
0.2级
0.3级
负载功率稳定度(%)
瓦秒法
——
0.003
0.005
0.01
0.02
0.05
0.05
原则表法
0.05
0.1
0.2
0.2
0.5
0.5
1.0
注:不合用于原则表对负载功率稳定度有更高规定状况.
2.2.4检定装置其她技术指标,应满足表11和表12中关于规定.
2.3原则时钟精确度
拟定日计时误差,时段投切误差和需量周期误差时,原则时钟精确度应优于被检误差1/10.
2.4拟定需量误差时检定条件
拟定需量误差时,检定条件与拟定电能测量基本误差检定条件相似.
3检定项目
3.1原则电能表检定项目
a) 工频耐压和绝缘电阻实验；
b) 直观检查和通电检查；
c) 启动和停止实验；
d) 拟定基本误差
e) 拟定原则偏差预计值；
f) 拟定24h变差（在必要时做）；
g) 拟定8h工作基本误差变化量（在必要时做）。
3.2安装式电能表检定项目
a) 工频耐压实验；
b) 直观检查和通电检查；
c) 启动、潜动实验；
d) 校核计度器示数；
e) 拟定电能测量基本误差；
f) 拟定电能测量原则偏差预计值；
g) 拟定日计时误差和时段投切误差；
h) 拟定需量误差；
i) 拟定需量周期误差。
4检定办法
4.1工频耐压和绝缘电阻实验
要对新生产和修理后电能表进行工频耐压和绝缘电阻实验.
4.1.1实验电压应满足1.6.1规定.
41.2耐压实验装置额定输出应不少于500VA,且能平稳地将实验电压从零升到规定值.实验电压应为实际正弦波.
4.1.3实验中参比电压不不不大于40V辅助线路应接地.2kV实验电压一端加在所有连接在一起电压端子,电流端子和所有参比电压不不大于40V辅助端子上,另一端加在从电能表外面可触及到金属部位和外壳接地端钮上(如果电能表外壳是绝缘,则加在外壳置于导电板上).
4.1.4实验电压应在(5~10)S内平稳地由零升到规定值并保持1min ,然后以同样速度降到零.实验成果是绝缘应不被击穿,实验后电能表应能正常工作.
4.1.5对原则电能表进行绝缘电阻实验时,可用1000V绝缘电阻测试仪测试其绝缘电阻,成果应符合1.6.2规定.
4.2直观检查和通电检查
4.2.1直观检查应检查下列项目,若有不合格应停止检定.
a) 标志与否完全,笔迹与否清晰;
b) 开关,旋钮,拨盘等换档与否对的,外部端钮与否损坏;
c) 原则电能表与否备有控制合计电能启动和停止功能(或装置);
d) 安装式电能表有无防止非授权人输放数据或开表操作办法.
4.2.2通电检查应检查下列项目,若有不合格应停止检定.
a) 显示数字与否清晰,对的.
b) 原则电能表显示位数和显示其被检表误差辨别率与否符合表7规定;
c) 显示能否回零,显示时间和内容与否对的,齐全.
d) 原则电能表在额定输入功率下,高频脉冲输出频率与否符合表5规定;
e) 基本功能与否正常.
4.3启动,潜动和停止实验
4.3.1单相原则电能表和安装式电能表,在参比电压,参比频率和功率因数为1条件下,负载电流升到表8规定值后,原则电能表应启动持续合计计数,安装式电能应有脉冲输出或代表电表输出批示灯闪烁.
如果电能表用于测量双向电能,则将电流线路反接,重复上述实验.
4.3.2电压回路加参比电压(对三相电能表加对称三相参比电压),电流回路中无电流时,安装式电能表在启动电流下产生1个脉冲10倍时间内,输出不得多于1个脉冲.
4.3.3原则电能表启动并合计计数后,用控制脉冲或切断电压使它停止计数,显示数字应保持3S不变化.
4.4校核计度器示数
安装式电能表在拟定基本误差之后要校核计度器示数.
4.4.1计读脉冲法
安装式电能表在参比电压下,通以额定最大电流,功率因数为1.0,当显示屏变化0.1kW·h时,(无小数位时为1kW·h)输出脉冲N应和式(1)计算值相似(容许有1个脉冲误差).
N=b·c (1)
式中:b-----显示屏有小数位时,b=0.1,无小数位时b=1;
C-----电能表常数(P/kW·h).若标明常数单位不同,可按表17换算

表17 电能表常数换算表

电能表常数
C*(或C*L,C*H)单位
换算为C(P/kW·h)
(或CL[PL/ kW·h]CH[PH/ kW·h])
kW·h/P
C=1/C*
kW·s/P
C=3.6×103/C*
W·h/P
C=1×103/C*
W·s/P
C=3.6×103/C*
P/kW·s
C=3.6×103/C*
P/W·s
C=3.6×103/C*
P/W·h
C=103C*
4.4.2走字实验法
周期检定期，对标志完全相似一批电能表达式，可在拟定基本误差之后一起校核计度器示数。一方面选用两只误差较稳定电能表作为参照表，再将各表同相电流线路串联，电压线路并联，加额定最大负载，当计度器末位变化不少于10个数字时，参照表与其她表达数（通电先后示值之差）应符合式（2）规定。
倍基本误差限 （2）
式中D0——两只参照表达数平均值；
r0——两只参照表相对误差平均值（%）；
Di——第I只被检电能示数（I=1，2，3，……，n）。
4.4.3原则表法
对标志完全相似一批电能表，可用一台原则电能表校核计度器示数。将各被检表与原则表同相电流线路串联，电压线路并联，加额定最大负载运营一段时间。停止运营后，按式（8）计算每个被检表误差r（%），规定r（%）不超过基本误差限。
此时，式（8）中各符号含义为：
r0——原则表已定系统误差；
W’——每台被检表停止运营与运营前示值之差（kW·h）；
W——原则电能表显示电能值（换算成kW·h）。
在此，要使原则表与被检表同步运营，运营时间要足够长，以使得被检表计度器末位一种字（或最小分格）代表电能值与所记录W’之比（%）不不不大于被检表级别值1/10。
若原则电能表显示位数不够多，可用计数器记录原则表输出脉冲数m。
若原则表经外配电流、电压互感接入，则W要乘以电流、电压互感器变化KI、KU。

4.4.4对有分时计度（复费率）功能电能表校核计度器示数时，还要对表中没有分时计费时段，各选一段运营时间，在此时间内，加上额定最大负载运营，至少记录0.5 kW·h电能量。每个时段运营结束时，时段计度器与总计度器变化量之差应满足式（3）
×10a≤2 (3)
式中：——每个时段计度器示数变化量；
0——总计度器示数变化量；
a——总计度器小数位数。
4.5拟定电能测量基本误差
达到通电预热时间后（预热时间按生产厂技术规定），按照表18和表19规定负载点进行检定，有特殊需要时，可以规定与表18和表19不同负载点。
表18 检定单相和三相（平衡负载）电能表时应调定负载

量程
cosφ
原则电能表
安装式电能表
A型
B型
负载电流
基本量程
1.0
(0.05Ib),0.1Ib,0.5Ib，Ib,( Imax)
0.5 Ib，Ib，( Imax)
(0.05Ib),0.1Ib,0.5Ib，Ib，Imax
0.5(L)
(0.1Ib),0.2Ib,0.5Ib，Ib,( Imax)
0.5 Ib，Ib，( Imax)
(0.1Ib),0.2Ib,0.5Ib，Ib，Imax
0.8(C)
(0.1Ib),0.2Ib,0.5Ib，Ib,
0.5 Ib，Ib，( Imax)
(0.1Ib),0.2Ib,0.5Ib，Ib，Imax
0.5(C) 0.25（C）
0.5 Ib，Ib
0.5 Ib，Ib
0.5 Ib，Ib
别的量程
1．0
0．5I，I
0．5I，I
——
0．5（L）
——
0．5I
——
注：
1 Ib与每一电压值组合均按基本量程检定。
2 当Imax≥4 Ib,时，应增长1/2（Imax- Ib）检定点，此检定点对于原则电能表视为括号内检定点；
3 周期检定期，括号内负载点可按实际需要决定与否检定；
4 cosφ=0.8（C）合用于参比电压为100V、380V单相原则电能表和需要测量容性电能电能表；周期检定期容许cosφ=0.866（C）；
5 当顾客规定期，需在cosφ=0.5（C）和cosφ=0.25（L）条件下检定；
6 周期检定期，别的量程可依照实际需要选取检定点；
7 对于有各种电压和电流输入端（或电压、电流都是宽量限）原则电能表，在周期检定期，可依照顾客需要选取电压、电流值进行检定。出厂检定期，所设立电压和电流每个组合都要按基本量程检定点进行检定。

表19 检定不平衡负载时三相电能表应调定负载

cosθ
原则电能表
安装式电能表
A型
B型
负载电流
1．0
（0．1 Ib），Ib,( Imax)
（0．5 Ib），Ib,( Imax)
（0．1 Ib），Ib,( Imax)
0.5L
（0．2 Ib），Ib,( Imax)
（0．5 Ib），Ib,( Imax)
0．2 Ib，Ib,( Imax)
注:括号内负载点可按实际需要决定与否检定。

在每一负载下，至少做两次测量，取其平均值作为测量成果。如算得相对误差等于该表基本误差80%~120%，应再做两次测量，取这两次和前几次测量平均值作为测量成果。
4．5．1用瓦秒表检定电能表
用原则数字功率表测量调定恒定功率，同步用原则测时器测量被检表合计电能所需时间，这时间与恒定功率乘积为实测电能值，再与被检表合计电能值相比较，以拟定被检表相对误差。
用瓦秒法检定电能表时，原则测时器对时间测量误差（%）应不不不大于原则表精确度级别1/20。计读时间时，原则测时器应有足够多读数，以使得由于未位变化1个字读数误差不超过原则表精确度1/10。
4．5．1．1定期测量法
记下在原则测定一段时间内被检表合计电能值，用式（4）计算相对误差 r（%）。测定期间应选得足够长，以使得被检表合计数字不少于表20规定。

表20 各级原则电能表合计数字

电能表精确度级别
0．02级
0．05级
0．1级
0．2级
至少合计数
50000
0
10000
5000

（4）
式中：γw——原则功率表或检定装置已定系统误差（%），不需改正时γw=0；
P——原则功率表测得恒定功率值（W）；
T——原则测时器测得时间（S）；
——被检表显示电能值（J）。
当被检表显示是所合计高频脉冲数时式（4）中W’用式（5）计算。
W’= （5）
式中：m——被检表显示高频脉冲数；

CH——被检表高频脉冲常数（PH/kW·h）。
若被检表高频脉冲常数用其她单位标注，则按表17换算。
若原则数字功率表经外配电流、电压互感器接入，则式（4）中P应乘以电流，电压互感器变比K1、KU。
若被检表（或原则数字功率表）倍率开关不是在×1档，则式（4）中W’（或P）应乘以倍率值KF。
4．5．1．2定低频脉冲数（N）测量法
当用固定低频脉冲数（N）测量时间瓦秒法检定期，被检表相对误差r（%）按式（6）计算：
（6）
式中：——原则功率表或检定装置已定系统误差（%），不需改正时=0；
t——实测时间（s），即被检表在恒定功率下输出N个低频脉冲时，原则测时器测定期间；
’——算定期间（S），即检定被检表没有误差时，在恒定功率下输出N个低频脉冲所需时间，按式（7）计算。
(7)
式中：N——选定低频脉冲数；
——被检表低频脉冲常数（PL/ kW·h）。
若被检表低频脉冲常数用其她单位标注，则按表17按算。
4．5．2用原则表法检定电能表
将原则表与被检表同步测定电能值相比较，以拟定被检表相对误差。
检定期，各级原则电能表（涉及处在被检地位原则表）合计数字应不少于表20规定。
4．5．2．1 定期比较法
在特定一段时间t(s)内，分别记下原则表和被检表合计电能值，用式（8）
（8）
式中：——原则表或检定装置已定系统误差（%），不需改正时，=0；
——被检表显示电能值（J）；
——原则表显示电能值（J）。
若被检表合计是高频脉冲数，则：
（9）
式中：m——被检表显示高频脉冲数；
——被检表高频脉冲常数（PH/ kW·h）。

若原则表合计也是高频脉冲数，则W值也用式（9）计算，此时，m要换成原则表合计高频脉冲数，要换成原则表高频脉冲常数。
若原则表经外配电流、电压互感器接入，则式（8）中W要乘以电流、电压互感器变比K1、KU。
若原则表（被检表）倍率开关不是在×1档，则式（8）中W（或W’）应乘以倍率值KF。
4．5．2．2定低频脉冲数（N）比较法
当用被检表输出一定低频脉冲数（N）停住原则表办法时，被检表相对误差（%）按式（10）计算。
(10)
式中：——原则表或检定装置已定系统误差（%），不需改正时=0；
W——实测电能值，即原则表合计电能值（J）；
——算定电能值，即被检表在没有误差运营下，输出N个低频脉冲时，原则表应合计电能值（J）按式（11）计算。
(11)
式中：——原则表脉冲常数（PL/ kW·h），或；
——算定脉冲数，按式12计算。
（12）
式中：——被检表低频脉冲常数（PL/ kW·h），对安装式表为C（P/ kW·h）；
——原则表外接电流、电压互感器变比，当没有外接电流、电压互感器时，和都等于1。
要恰本地选取被检表低频脉冲数N，使得原则表显示数字满足表20规定。
4．5．2．3高频脉冲数预置法
在原则表和被检表都在持续运营状况下，计读原则表在被检表输出N个低频脉冲时输出高频脉冲数m，作为实测高频脉冲数，再与算定（或预置）高频脉冲数相比较，用式（13）计算被检表相对误差r(%)。
（13）
式中：——原则表或检定装置已定系统误差（%），不需正时=0；
——实测高频脉冲数；
0——算定（或预置）高频脉冲数，按式（14）计算。
(14)
式中：CHO——原则表高频脉冲常数（PH/ kW·h）；
CL——被检表低频脉冲常数（PH/ kW·h），对安装式表为C（P/ kW·h）；
KI、KU——原则表外接电流、电压互感器变比。当没有外接电流、电压互感器时，KI和KU都等于1。
要恰本地选取被检表低频脉冲数N和原则表外接互感器量程或原则表倍率开关档，使算定（或预置）脉冲数和实测脉冲数满足表20规定。
4．6拟定电能测量原则偏差预计值
在参比电压Un、参比频率fn和Ib电流下，以功率因数为1和0.5（L）两个负载点分别做不少于5次相对误差测量，然后按式（15）计算原则偏差预计值S（%）。
（15）
式中：n——对每个负载点进行重复测量次数，n≥5；
γi——第I次测量得出相对误差（%）；
——各次测量得出相对误差平均值（%），即：

4.7拟定电能测量24h变差
被检原则电能表在拟定基本误差之后关机，在实验室内放置24h，再次测量在Un·fn·Ib条件下，cosφ=1和cosφ=0.5(L)两个负载点基本误差(%).测量成果不得超过该表基本误差限,且应满足1.2.3规定。
4．8拟定8h持续工作误差变化量
原则电能表在预热结束时测量1次基本误差，测量点为Un，Ib，fn，cosφ=1和cosφ=0.5（L）。后来每隔1h测量一次基本误差，共测9次。9次测量成果应符合1.2.4规定，且最大差值应不超过表5规定。
4．9拟定需量示值误差
具备最大需量计量功能安装式电能表要拟定需量示值误差。
拟定需量示值误差检定条件与本规程 2.1相似。拟定需量示误差时应选取下列负载点：
0.1 Ib，Ib，Imax，cosφ=1.0
4．9．1用原则功率表拟定需量误差
用原则功率表法拟定需量误差时，在测试期间负载功率稳定度应不低于0.05%，原则表精确度能别应不低于0.1级。
通过一种需量周期测量，按式（16）计算需量示值误差γp（%）
（16）
式中：P——被检表需量示值（kW）；
P0——加在需量表上实际功率，即原则功率表达值（kW）。
4．9．2用原则电能表法拟定需量示值误差
用原则电能表拟定需量误差时，在测试期间对负载功率稳定度规定和对原则电能表精确度级别规定与用原则电能表法拟定电能计量基本误差时相似。
记录下在一种需量周期内原则电能表合计电能值W（kW·h），用式（17）拟定实际功率P0，再用式（16）计算需量示值误差（%）。
（17）
式中：T0——实测需量周期（min）；
W——实测电能值（kW·h），即原则电能表合计电能值；
KI——原则电流互感器额定变比；
KU——原则电压互感器额定变比；
γb——原则电能表或检定装置已定系统误差（%），不修正时γb =0。
若原则电能表合计是脉冲数，则用式（18）计算实际功率P0，再用式（16）计算需量示值误差γp（%）。
（18）
式中：m——原则电能表合计脉冲数；
C0——原则电能表常数（PH/ kW·h）；
其他符号与式（17）意义相
