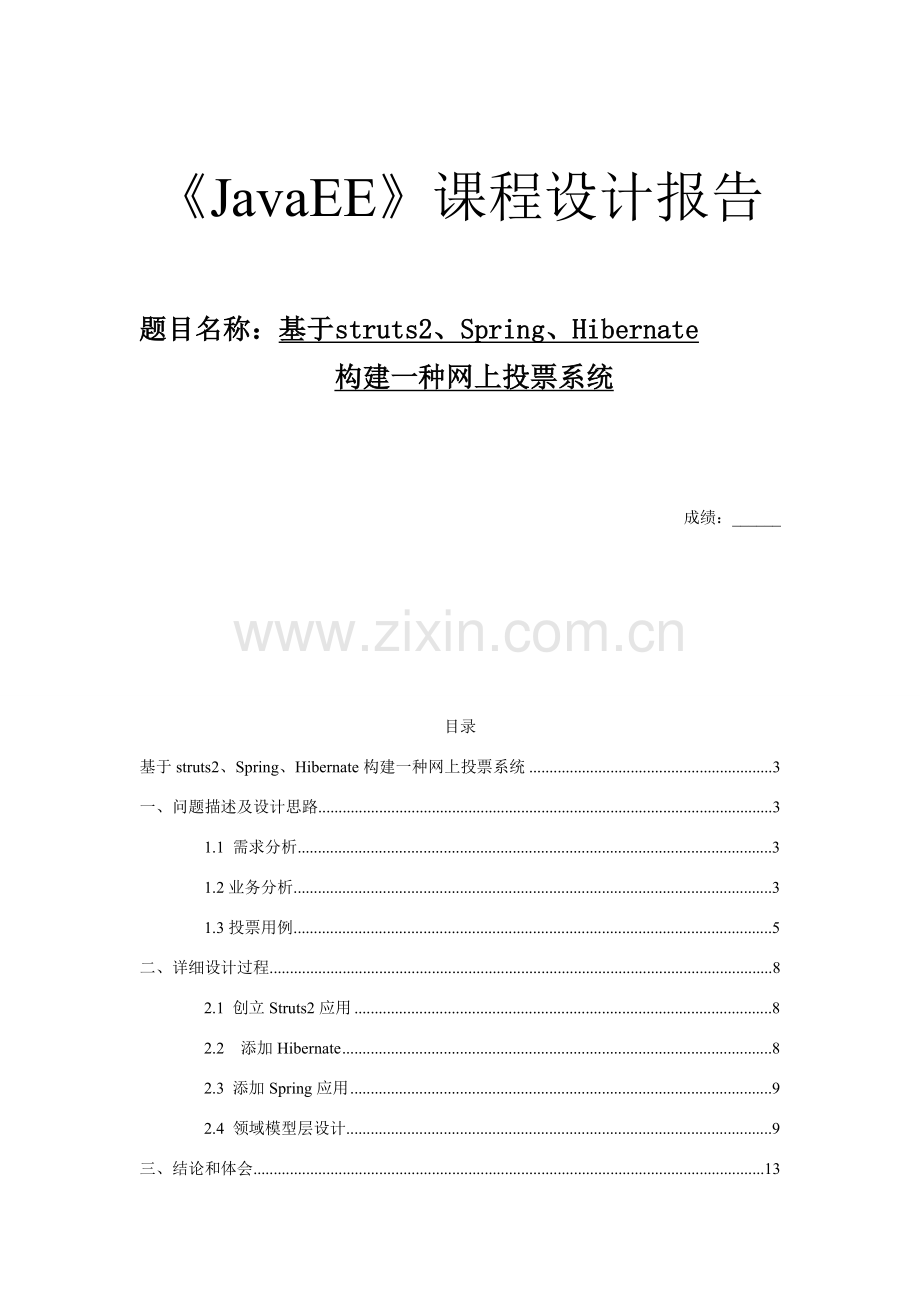

新版专业课程设计方案报告.doc_第1页
第1页 / 共27页

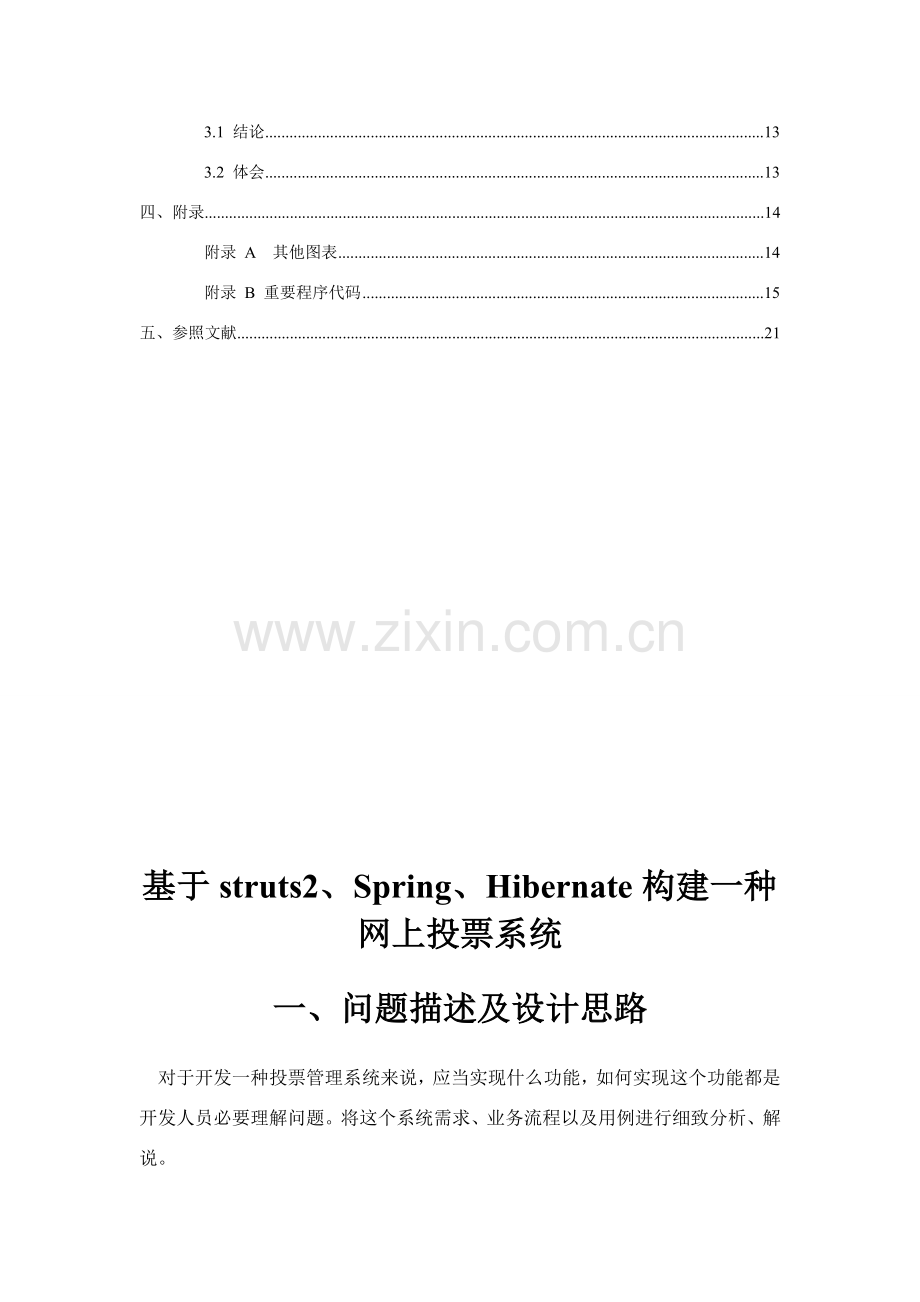

新版专业课程设计方案报告.doc_第2页
第2页 / 共27页
新版专业课程设计方案报告.doc_第3页
第3页 / 共27页
新版专业课程设计方案报告.doc_第4页
第4页 / 共27页
新版专业课程设计方案报告.doc_第5页
第5页 / 共27页
点击查看更多>>
资源描述

1、JavaEE课程设计报告题目名称:基于struts2、Spring、Hibernate构建一种网上投票系统成绩:_目录基于struts2、Spring、Hibernate构建一种网上投票系统3一、问题描述及设计思路31.1 需求分析31.2业务分析31.3投票用例5二、详细设计过程82.1 创立Struts2应用82.2 添加Hibernate82.3 添加Spring应用92.4 领域模型层设计9三、结论和体会133.1 结论133.2 体会13四、附录14附录 A 其他图表14附录 B 重要程序代码15五、参照文献21基于struts2、Spring、Hibernate构建一种网上投票系统

2、一、问题描述及设计思路对于开发一种投票管理系统来说,应当实现什么功能,如何实现这个功能都是开发人员必要理解问题。将这个系统需求、业务流程以及用例进行细致分析、解说。1.1 需求分析随着网络应用日益普及,投票形式也发生了很大变化。当前在诸多场合,投票已经开始由原始方式转变为网上投票。由于具备以便、快捷、成本低、调查范畴广等长处,网上投票已经被广泛应用。如何管理好网上投票信息内容也变得十分重要,咱们所设计开发投票管理系统,正是基于这种需求诞生。本投票管理系统分为顾客提供网上投票和投票信息管理两大类功能。通过投票管理功能可以完毕增长新投票、修改原有投票信息、查找投票等功能。本系统界面和谐、操作简便,

3、合用于任何网站进行投票调查。 本系统基本功能如下所述。l 使用本系统网上投票功能,顾客只要登录指定网页,就可以进行投票操作,并可以得到投票成果信息。l 使用本网站登录功能,管理员可以登录系统,然后对有关信息进行管理。l 使用本系统创立投票功能,管理员可以创立一种新投票功能。l 使用本系统管理投票功能,管理员可以对系统已经存在投票进行更新,涉及增长投票子选项、删除投票子选项、修改投票类型、更改投票状态。l 使用本系统查找投票功能,管理员可以通过输入某些或者所有投票主题查找相应投票信息。l 使用本系统管理员管理功能,管理员可以修改本人密码或者创立一种新管理员。l 使用本系统注销功能,管理员可以安全

4、退出本系统。1.2业务分析投票管理系统由前台和后台两某些构成:前台显示投票并可以执行投票操作,后台是对投票信息和管理员信息进行管理。下面分别从使用前台和使用后台两个角度来分析本系统业务流程。1.2.1 显示投票顾客进入投票页面如图,进行投票操作。1.2.2管理投票1.2.2.1后台登录页面只有管理员可以进入后台对有关信息进行维护,管理员在维护信息之前必要先登录系统。1.2.2.2 后台主页面当成功登录系统后进入后台主页面,在后台主页面左侧显示欢迎信息和系统当前所有投票数量信息。同步该页面提供了有关操作链接,单击相应链接即可进行相应操作。各链接详细实现业务如下。l 管理投票链接:当管理员单击“投

5、票管理”文字或者图标链接后,进入管理投票页面,可以对系统已有投票信息进行维护。l 创立投票链接当管理员单击“创立投票”文字或者图标链接后,进入创立投票页面,可以增长新投票选项。l 查找投票链接:当管理员单击“查找投票”文字或者图标后,进入查找投票页面,可以依照所输入投票主题信息(可以是完整,也可以是核心字)在系统已有投票中进行查找。l 管理员管理连接:当管理员单击“管理员管理”链接后,进入管理员管理页面,可以修改当前管理员密码,增长新管理员。l 投票主页链接:当管理员单击“投票主页”链接后,可以跳转到后台主页面。l 注销链接:当管理员单击“注销后“链接后,可以安全退出系统。1.3投票用例 用例

6、名称:投票简要阐明:容许所有顾客进行投票操作基本领件流:(1) 顾客进入投票页面(2) 系统显示投票主题及投票内容(3) 顾客进行投票(4) 系统显示投票成果(5) 用例结束 异常事件流:(1) 投票已经关闭,系统给出错误提示(2) 顾客所在IP已经投过票,系统浮现错误提示 用例名称:创立投票简要阐明:容许管理员创立新投票前置条件:管理员已经登录后台系统基本领件流:(1) 管理员进入创立投票页面(2) 管理员填写新投票主题有关信息并单击下一步(3) 管理员填写新投票选项信息并单击下一步(4) 系统增长新投票信息并显示(5) 用例结束异常事件流:(1) 填写信息错误,系统给出提示信息(2) 管理

7、员半途单击其她页面链接,跳转相应页面 用例名称:查找投票 简要阐明:容许管理员查找投票前置条件:管理员已经登录后台系统基本领件流:(1) 管理员进入查找投票页面(2) 管理员输入完整或某些投票主题并提交(3) 系统显示查找成果(4) 用例结束异常事件流:(1) 输入信息有误,系统给出错误提示(2) 数据库没有符合规定信息,系统给出提示 用例名称:增长投票选项简要阐明:容许管理员为某投票主题增长子选项气质条件:管理员已经登录后台系统基本领件流:(1) 管理员进入修改投票信息页面(2) 管理员单击“新增长一种投票选项“链接(3) 管理员输入新增长选项内容(4) 用例结束异常事件流:(1) 输入信息

8、有误,系统给出错误提示(2) 数据库没有符合规定信息,系统给出提示 用例名称:删除投票选项简要阐明:容许管理员删除某投票选项子选项气质条件:管理员已经登录后台系统基本领件流:(1) 管理员进入修改投票信息页面(2) 管理员单击要删除选项相应“删除”链接(3) 系统删除相应选项(4) 用例结束异常事件流:当剩余选项个数不大于等于2时,继续删除系统提示错误 用例名称:修改投票选项简要阐明:容许管理员修改投票信息前置条件:管理员已经登录后台系统基本领件流:(1) 管理员进入修改投票信息页面(2) 管理员修改投票信息并单击“更新”按钮(3) 系统更新投票信息(4) 用例结束异常信息流:输入信息有误,系

9、统给出提示 用例名称:修改密码简要阐明:容许管理员修改本人登录密码前置条件:管理员已经登录后台系统基本领件流:(1) 管理员进入修改密码页面(2) 管理员输入信息并提交(3) 系统显示现修改成功(4) 用例结束异常信息流:(1) 输入信息有误,系统给出错误提示(2) 旧密码输入不对的,系统给出提示(3) 两次输入新密码不一致,系统给出提示 用例名称:创立新管理员简要阐明:容许管理员创立一种新管理员前置条件:管理员已经登录了后台系统基本领件流:(1) 管理员进入创立新管理员页面(2) 管理员输入信息并提交(3) 系统显示创立成功(4) 用例结束异常信息流:(1) 输入信息有误,系统给出错误提示(

10、2) 两次输入密码不一致,系统给出提示(3) 新管理员顾客名已存在,系统给出提示二、详细设计过程到当前为止咱们已经对于整个投票系统需求有了一定理解,下面将要设计到详细实现方案。本节将从两个方面入手进行系统设计,涉及技术方案(使用什么样技术来开发设计这个系统)和数据库设计(本系统设计到数据信息如何存取)。下面就是系统设计详细内容。 通过前面分析设计,咱们已经对整个投票管理系统工作流程、工程构架有了进一步理解,下面开始进入详细设计和代码实现过程。2.1 创立Struts2应用 在stc根目录添加配备文献struts.Xml 修改web.xml文献内容 引入jar包2.2 添加Hibernate 引

11、入jar包涉及hibernate3.jar、cglib-nodep-2.14_3.jar、dom4j-1.6.1.jar、commons-collections.jar、log4-1.2.13.jar、c3p0.0.90.4.jar、jta.jar、antlr-0.7.6.jar 创立相应数据库持久化类一共需要创立4个持久化类,分别为Admin.java、Vote.java、Votecontext.java、Voterjava。它们各自相应代码将在详细实现小节中提供需要注意是,在写Hibernate持久类时候,一定要遵循如下所述规范。l 持久化类符合Javabean规范,包括某些成员变量,以及

12、与之相应getter、setter办法l 持久化类有一种ID属性,用来唯一标示Customer类每一种对象。在面向对象术语中,这个ID属性被称为对象标记符(OID,Object Identifier),普通它都用整数表达。l Hibernate规定持久化类必要提供一种不带参数默认构造办法。 创立对象关系映射文献相应持久化类咱们也需要创立4个映射文献,分别为Admin.hbm.xml、Vote.hbm.xml、Voter.hbm.xml、Votecontext.hbm.xml。它们各自相应代码将在详细实现小节中提供。 创立Hibernate配备文献hibernate.cfg.xml2.3 添加S

13、pring应用 引入jar包涉及spring.jar和sturts2-spring-plugin-2.08.jar 创立Spring配备文献applicationContext.xml 在Web.xml中添加Spring监听2.4 领域模型层设计2.4.1 持久层设计持久层是通过Hibernate实现,采用DAO模式进行开发设计。在设计过程中,咱们所有实现类都继承了HibernateDaoSupport,通过Hibernate提供HQL语言执行数据操作,避免了手写大量SQL语句繁琐、易错弊端。 详细实现过程可以分为如下几步。(1) 编写接口(2) 编写实现类(3) 在applicationCo

14、ntext.xml中配备DAO。2.4.2 业务层设计业务层是一种典型Web应用程序中是作为中间组件而存在。2.4.3 表达层设计 管理员登录模块设计后台管理员登录是后台系统管理入口,只有成功登录系统后才可以进行信息管理。一方面管理员进入登录界面。输入顾客名、密码以及图形校检码并单击“拟定”按钮,如果信息无误则进入后台管理系统这页面;如果输入信息有误,系统将给出提示信息。 创立投票模块该模块重要用于系统中添加一种新投票,涉及投票主题,投票类型、投票与否发布、投票选项内容。输入投票主题、子选项个数、选取投票类型以及与否立即开放并单击“下一步”按钮。如过输入有误,系统给出提示信息。创立投票选项代码

15、。拟定并单击“下一步”,创立投票流程结束。 查看投票信息模块该模块用来显示当前系统中已经存在所有投票信息内容。当管理员单击系统主页面管理投票链接后,系统显示所有投票信息。显示所有投票信息代码。 修改投票信息模块 该模块用来修改系统已存在投票有关信息。为了保证信息公正性,当某个投票信息被更新时,该投票相应投票记录,涉及投票票数以及投票人信息都被清空。当单击投票编号相应编辑链接,进入修改投票信息界面。单击新增长一种投票选项,可觉得当前投票增长子选项。增长投票选项代码。观测发现,在员原选项下面增长了一种新选项。单击投票选项背面“删除”链接,可以删除相应选票选项。 查找信息模块该模块容许管理员依照投票

16、主题查找相应投票信息。当单击后台主页查找投票链接后,进入查找投票界面。输入查询内容并单击“拟定”按钮,系统显示符合条件投票信息。 修改密码模块通过该模块可以修改登录管理员登录密码。单击修改密码连接进入修改界面。输入提示信息并单击“确认”按钮即可修改密码,如果旧密码不对的或者两次输入新密码不一致,系统会给出错误提示信息。 创立新管理员模块通过该模块可以创立一种新管理员。单击创立新管理员链接,进入创立管理员界面。输入有关信息并单击“拟定”按钮可以创立一种新管理员,如果输入有误或者所输入顾客名已经不存在,系统给出错误提示信息。 投票模块该模块负责显示投票信息给顾客并解决投票过程。当投票人进入投票页面

17、。选取并单机:下一步“按钮,系统显示投票成果界面。三、结论和体会3.1 结论随着网络应用日益普及,投票形式也发生了很大变化。当前在诸多场合,投票已经开始由原始方式转变为网上投票。由于具备以便、快捷、成本低、调查范畴广等长处,网上投票已经被广泛应用。如何管理好网上投票信息内容也变得十分重要,咱们所设计开发投票管理系统,正是基于这种需求诞生。本投票管理系统分为顾客提供网上投票和投票信息管理两大类功能。通过投票管理功能可以完毕增长新投票、修改原有投票信息、查找投票等功能。本系统界面和谐、操作简便,合用于任何网站进行投票调查。3.2 体会这次数据库课程设计给我最大印象就是如果自己有了兴趣,就动手去做,

18、困难在你勇气和毅力下是抬不了头。从做这个课程设计开始无论遇到什么困难,我都没有一丝放弃念头。出于对知识渴望,出于对新技术好奇,出于对一切未知求知。我完毕了这次课程设计,但是这只是我学习路上驿站,我会继续学习它,涉及jave公司j2ee我也很想试试,语言本来就是相通,just do it!语言并不重要毕竟它仅仅是工具,用好一种工具并不是一件值得为外人道事情,重要是理解学习思想。古语说好:学无止境啊! 我很庆幸我参加了这次课程设计,让我的确打开了眼界。四、附录附录 A 其他图表附录 B 重要程序代码创立顾客package sunyang.vote.action.admin;import java.

19、text.SimpleDateFormat;import java.util.Calendar;import java.util.Date;import sunyang.vote.action.rootaction.AdminRoot;import sunyang.vote.domain.Admin;SuppressWarnings(serial)public class Createadmin extends AdminRoot private static final String CREATEADMINERROR = createAdminError;Overridepublic Str

20、ing execute() throws Exception /通过顾客名查找管理员信息Admin a = adminService.findAdminByName(name);/如果不为空,阐明已经存在if (a != null) addActionError(getText(adminexist);return CREATEADMINERROR; else Date date = Calendar.getInstance().getTime();SimpleDateFormat formatter = new SimpleDateFormat(yyyy-MM-dd HH:mm:ss);St

21、ring dateString = formatter.format(date);Admin admin = new Admin();admin.setName(name);admin.setPassword(newpwd1);admin.setLogintime(dateString);adminService.addAdmin(admin);return SUCCESS;登录界面package sunyang.vote.action.admin;import java.text.SimpleDateFormat;import java.util.Calendar;import java.u

22、til.Date;import javax.servlet.http.HttpSession;import org.apache.struts2.ServletActionContext;import sunyang.vote.action.rootaction.AdminRoot;import sunyang.vote.domain.Admin;import sunyang.vote.domain.Count;SuppressWarnings(serial)public class Login extends AdminRoot Overridepublic String execute()

23、 throws Exception HttpSession session = ServletActionContext.getRequest().getSession();if(session.getAttribute(rand)=null)return ERROR;/获得图形校验码String sf = (String) session.getAttribute(rand);/如果图形校验码对的,判断帐号、密码与否对的if (sf.equals(safecode) Admin admin = adminService.findAdmin(name,password);if (admin =

24、 null) addActionError(getText(loginerror);return ERROR; else /将admin信息存入sessionsession.setAttribute(admin,admin);Count count2 = new Count();/设立单选投票个数count2.setSingleCount(voteService.findVoteCountByType(new Integer(1);/设立多选投票个数count2.setMultiCount(voteService.findVoteCountByType(new Integer(0);/设立所有

25、投票个数count2.setAllCount(voteService.findVoteCount();session.setAttribute(count2,count2);/获得当前系统时间并格式化,存入管理员登录时间Date date = Calendar.getInstance().getTime();SimpleDateFormat formatter = new SimpleDateFormat(yyyy-MM-dd HH:mm:ss);String dateString = formatter.format(date);admin.setLogintime(dateString);

26、/更新管理员登录时间信息adminService.updatelogintime(admin);return SUCCESS; else addActionError(getText(codeerror);return ERROR;退出登录package sunyang.vote.action.admin;import javax.servlet.http.HttpSession;import org.apache.struts2.ServletActionContext;import com.opensymphony.xwork2.ActionSupport;SuppressWarnings

27、(serial)public class Logout extends ActionSupport Overridepublic String execute() throws Exception HttpSession session = ServletActionContext.getRequest().getSession();session.invalidate();return SUCCESS;投票根目录package sunyang.vote.action.rootaction;import java.util.List;import java.util.Map;import su

28、nyang.vote.service.VoteContextService;import sunyang.vote.service.VoteService;import sunyang.vote.domain.*;import com.opensymphony.xwork2.ActionSupport;SuppressWarnings(serial)public class VoteContextRoot extends ActionSupport /* * param context * 子选项内容,数组类型 * param voteId * 投票编号 * param list * para

29、m list2 * 封装投票成果信息 * param votecontextId * 投票子选项编号 * param type * 投票类型 * param publish * 与否发布 * param map * 封装投票选项编号及内容 */protected VoteContextService voteContextService;protected VoteService voteService;protected String context;protected Integer voteId;protected List list2;protected Integer votecon

30、textId;protected Integer type;protected Integer publish;protected Map map;public Integer getPublish() return publish;public void setPublish(Integer publish) this.publish = publish;public Integer getType() return type;public void setType(Integer type) this.type = type;public Integer getVotecontextId(

31、) return votecontextId;public void setVotecontextId(Integer votecontextId) this.votecontextId = votecontextId;public Integer getVoteId() return voteId;public void setVoteId(Integer voteId) this.voteId = voteId;public String getContext() return context;public void setContext(String context) this.cont

32、ext = context;public VoteContextService getVoteContextService() return voteContextService;public void setVoteContextService(VoteContextService voteContextService) this.voteContextService = voteContextService;public VoteService getVoteService() return voteService;public void setVoteService(VoteServic

33、e voteService) this.voteService = voteService;public Map getMap() return map;public void setMap(Map map) this.map = map;public List getList2() return list2;public void setList2(List list2) this.list2 = list2;五、参照文献1.张桂珠 刘丽 陈爱国 Java面向对象程序设计(第2版)北京邮电大学出版社2毕广吉.Java程序设计实例教程M. 北京:冶金工业出版社,3.王保罗.Java面向对象程序设计M. 北京:清华大学出版社,4.高林,周海燕.Jsp网上书店系统与案例分析M. 北京:人民邮电出版社,5.刘腾红,孙细明.信息系统分析与设计M. 北京:科学出版社,
