空冷风机检修作业规程.doc

装置 空冷风机
位号 型号

－状态卡 02－03页
－动作卡 04－07页

[　]－作业　　　　　　　　　B－检修作业人员
图例 　　　　(　)－确认　　　　　　　　　C－车间工艺、安全人员
<　>－安全核心点　　　　　　S－机修车间技术
审　　批
签　　字
日　　期
执笔：张书景
设备管理科

年　月　日
参加编制：

设备使用单位

年　月　日
机修车间主管

年　月　日
修改序号
版　　本
修改时间
修改人

01
年　月　日

年　月　日

计算机编码：01－001

检修验收确认

作业人员：
机修车间技术员：
设备使用单位：

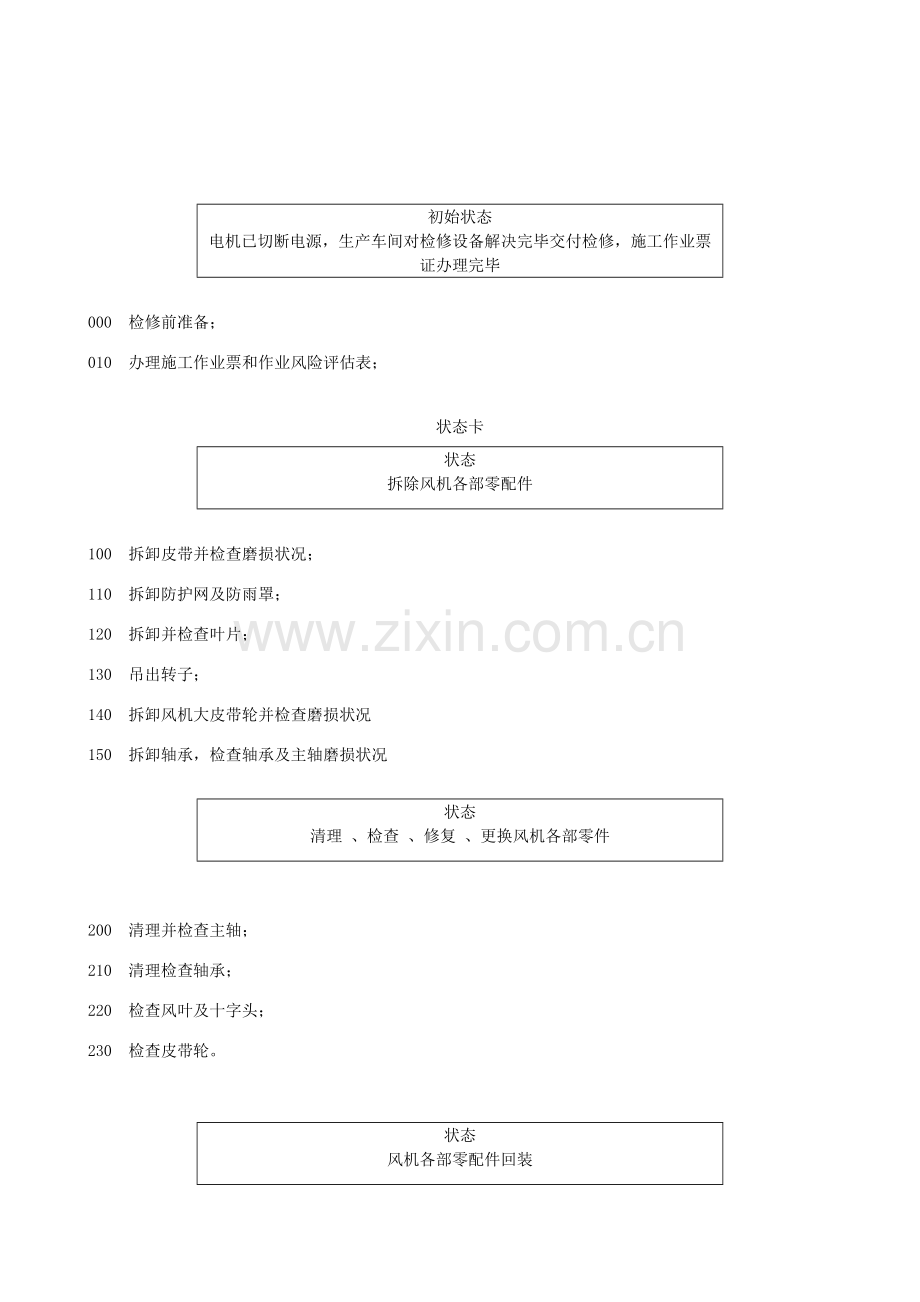

初始状态
电机已切断电源，生产车间对检修设备解决完毕交付检修，施工作业票证办理完毕

000 检修前准备；
010 办理施工作业票和作业风险评估表；

状态卡
状态
拆除风机各部零配件

100 拆卸皮带并检查磨损状况；
110 拆卸防护网及防雨罩；
120 拆卸并检查叶片；
130 吊出转子；
140 拆卸风机大皮带轮并检查磨损状况
150 拆卸轴承，检查轴承及主轴磨损状况

状态
清理 、检查 、修复 、更换风机各部零件

200 清理并检查主轴；
210 清理检查轴承；
220 检查风叶及十字头；
230 检查皮带轮。

状态
风机各部零配件回装

300 回装前确认；
310 组装轴承及皮带轮并调节好间隙；
320　吊装主轴并调节好轴在风筒中位置；
330　回装叶片，调节叶片角度；
340 回装防雨罩及防护网；

状态
皮带轮调平

400 调节风机和电机皮带轮高度。

状态
交付使用

500 现场清扫；
510 风机试车和验收。

动作卡
初始状态
电机已切断电源，生产车间对检修设备解决完毕交付检修，施工作业票证办理完毕
000 B-（ ） 检修前准备；
001 B-（ ） 查阅停机前泵各部位振动值，轴承温度。
002 B-（ ） 查阅上次检修资料和关于图纸，准备检修作业规程。
003 B-( ) 检修施工时间安排已经拟定。
004 B-( ) 检修施工人员安排已经拟定（车间从上到下建立完整质量体系，保证人员齐全到位，分工明确，责任到人。）。
005 B-( ) 检修所需零配件和相应材料已备齐。
006 B-( ) 检查检修专用工具和经检查合格量具、器具已备齐（使用先后均有专人负责保管。量具必要检查合格）。
007 B-（ ） 检修施工主修人员、检修进度及检修因素、项目已经拟定。

主修

检修因素

检修项目

签字B（ ）
008 B-< > 对起吊设施进行检查，应符合安全规定。

起吊设施名称
检查成果

签字B（ ）
010 办理施工作业票及办理作业风险评估报告；
011 B-（ ） 施工作业票已按规定程序办理审批好。
B-< > 确认施工作业票规定内容已经所有贯彻
确认电机电源已经切断。
确认机泵出入口阀门关闭。
暂时用电票，暂时火票办理完毕。
确认泵体温度减少到40℃如下。
签字B（ ）

状态
拆机风机各部零配件

⊙ 拆卸时使用工具应不会对零部件产生损伤，禁止硬质工具直接在工作表面敲击。
⊙ 拆卸下来零件不能落地，上方要有覆盖物，摆放整洁。
⊙ 将废旧物品和杂物集中堆放，保持现场整洁。
100 拆卸皮带并检查磨损状况；
101 B-［ ］拆卸安全网；
102 B-［ ］检查皮带磨损状况。
签字B（ ）
110 拆卸防护网及防雨罩；
111 B-［ ］检查防雨罩与否完好；
112 B-［ ］检查螺栓有无损坏。
签字B（ ）
120 拆卸并检查叶片；
121 B-［ ］ 卸下轮毂与涨紧轮连接螺栓。
122 B-［ ］ 用顶丝或斜铁撑下叶片轮毂。
123 B-［ ］ 检查检查轮毂有无裂纹，金属材料叶片有无扭曲、变形、铆钉松动。
124 B-［ ］ 检查叶片有无断裂或损坏。
签字B（ ）
130 吊出转子；
131 B-［ ］ 吊装转子时要注意安全。
签字B（ ）
140 拆卸风机大皮带轮并检查磨损状况；
141 B-［ ］ 拆卸大皮带轮涨紧轮螺栓。
142 B-［ ］ 拆下涨紧轮并检查有无裂纹。
143 B-［ ］ 拆下大皮带轮并检查磨损状况。
检查解决成果:

签字B( )
150 拆卸轴承，检查轴承及主轴磨损状况
151 B-［ ］ 拆卸轴承与轴紧固螺钉。
152 B-［ ］ 拆卸轴承座螺栓。
153 B-［ ］ 取出风机轴。
154 B-［ ］ 检查轴承及轴磨损状况。
155 B-（ ）S-（ ） 依照检查状况拟定配件更换。
检查解决成果:

签字B( )S ( )

状态
清理 、检查 、修复 、更换风机各部零件

200 清理并检查主轴；
检查解决成果:

签字B( )
210 清理检查轴承；
检查解决成果:

签字B( )
220 检查风叶及十字头；
检查解决成果:

签字B( )

230 检查皮带轮。
检查解决成果:

签字B( )

状态
风机各部零配件回装

300 回装前确认；
301 B-［ ］ 确认转子磨损和损坏东缺陷已所有修复或更换、并符合本作业规程规定。
302 B-［ ］ 风机所有零部件按规定清洗和吹扫干净。
签字B( )
310 组装轴承及皮带轮并调节好间隙；
311 B-［ ］ 调节大皮带轮位置，保证大、小带轮保持在同一平面上，容许误差不不不大于1mm。
312 B-［ ］ 将大皮带轮通过胀紧套固定在风机轴上,紧固好胀紧轮螺栓。
313 B-［ ］ 安装轴承座螺栓。
320　吊装主轴并调节好轴在风筒中位置；
321 B-［ ］ 吊装主轴要注意安全，防止滑落砸伤人员及设备。
322 B-［ ］ 调节叶片在风筒中位置，顶紧轴承上紧固螺钉。
签字B( )
330　回装叶片，调节叶片角度；
331 B-［ ］ 将叶片安装在轮毂上，角度误差不不不大于1°。
332 B-［ ］ 轮毂与叶片装配后静平衡实验容许 剩余不平衡重不得不不大于表中规定。
333 B-［ ］ 轮毂静不平衡不不大于250克时，不可与叶片安装在一起做静平衡，应单独做静平衡。
334 B-［ ］ 叶片与封筒安装间隙调节至规定。
签字B( )
340　回装防雨罩及防护网。

状态
风机皮带轮调平

400 调节风机和电机皮带轮高度。
401 B-［ ］调节风机和电机皮带轮在同一水平；
402 B-［ ］安装皮带，通过调节电机调节皮带松紧度适当；
403 B-＜ ＞-C-＜ ＞ 确认皮带松紧度适当；
404 B-［ ］安装安全网。
签字B( )
状态
交付使用

500 现场清扫；
501 B-[ ] 现场清扫干净。
510 风机试车验收。
511 B-[ ] 按风机试车规程进行风机试车。

512 B-[ ] 空冷风机试车验收合格后交付使用
签字B（ ）
