人防门安装核心技术交底.doc

北京全部宇设备安装工程
人 防 门 安 装
技
术
交
底

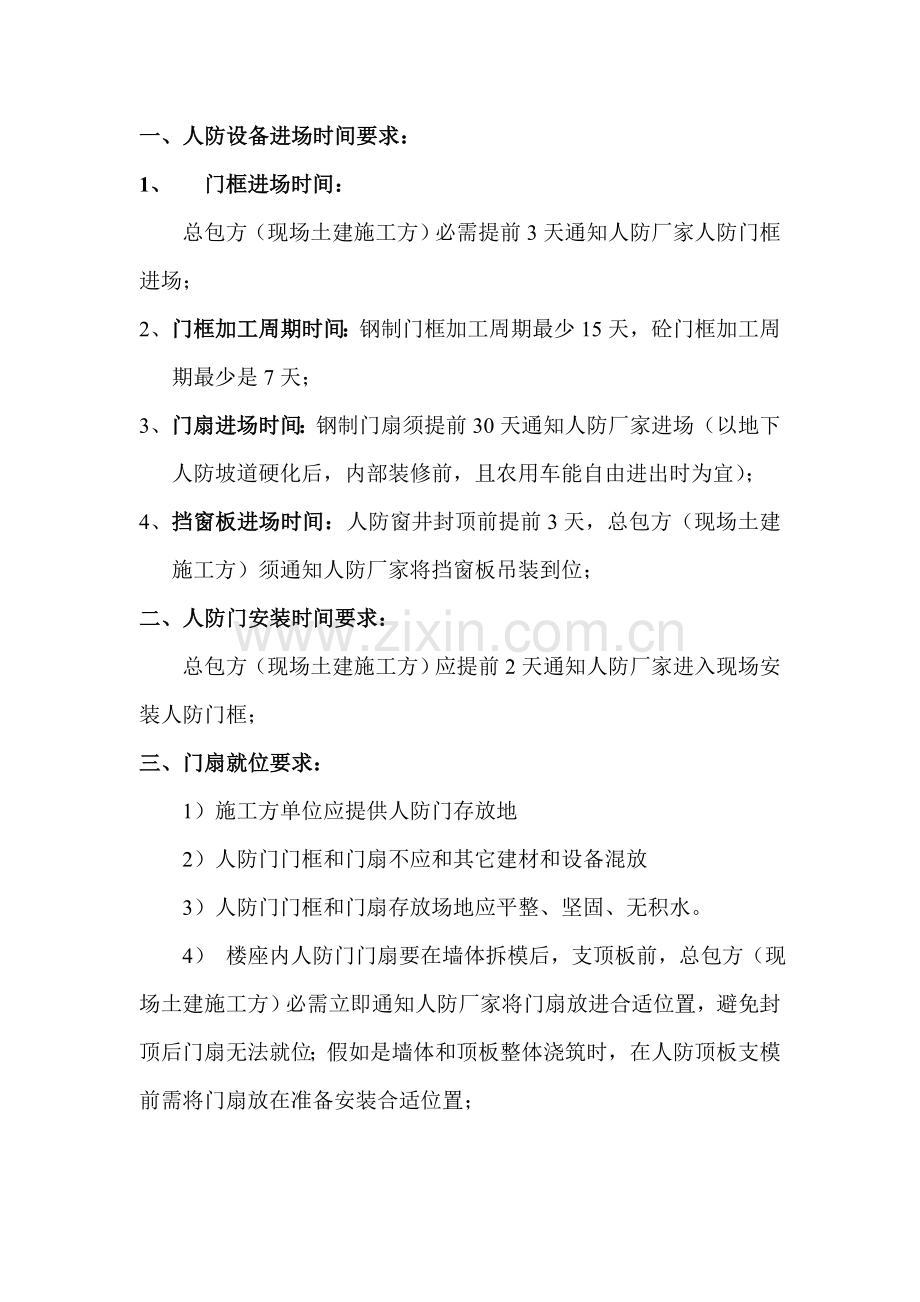

一、 人防设备进场时间要求：
1、 门框进场时间：
总包方（现场土建施工方）必需提前3天通知人防厂家人防门框进场；
2、 门框加工周期时间：钢制门框加工周期最少15天，砼门框加工周期最少是7天；
3、 门扇进场时间：钢制门扇须提前30天通知人防厂家进场（以地下人防坡道硬化后，内部装修前，且农用车能自由进出时为宜）；
4、 挡窗板进场时间：人防窗井封顶前提前3天，总包方（现场土建施工方）须通知人防厂家将挡窗板吊装到位；
二、人防门安装时间要求：
总包方（现场土建施工方）应提前2天通知人防厂家进入现场安装人防门框；
三、门扇就位要求：
1） 施工方单位应提供人防门存放地
2） 人防门门框和门扇不应和其它建材和设备混放
3） 人防门门框和门扇存放场地应平整、坚固、无积水。
4） 楼座内人防门门扇要在墙体拆模后，支顶板前，总包方（现场土建施工方）必需立即通知人防厂家将门扇放进合适位置，避免封顶后门扇无法就位；假如是墙体和顶板整体浇筑时，在人防顶板支模前需将门扇放在准备安装合适位置；

四、土建总包配合和注意事项：
1. 土建总包配合内容：
1) 吊运配合：
a) 人防设备进场后，总包方（现场土建施工方）须提供适宜场地、塔吊（或汽车吊）配合卸货，并查对型号数量；
b) 门框安装过程中，总包方（现场土建施工方）须提供塔吊（或汽车吊）配合将门框垂直就位；
c) 土建塔吊配合过程中，中间间歇时间不超出1小时，不能够让人防门安装队等候时间超出1小时，假如超出1小时，施工安装队会撤场，待土建总包机械设备能够主动配合后，再进场安装；

2) 技术配合：A)墙体厚度要求：
人防门框墙最小厚度需求一览表
构件
构件材质
最小厚度（mm）
备注
防护密闭门
钢筋混凝土
300
门框宽度＜2m
密闭门
钢筋混凝土
250
门框宽度＜2m
死门槛门框墙
钢筋混凝土
500
两侧安装
活门槛门框墙
钢筋混凝土
600
两侧安装
防护密闭门
钢结构
480
门框宽度＞2m
密闭门
钢结构
480
门框宽度＞2m
防护密闭门
钢结构
350
门框宽度≤2m
密闭门
钢结构
350
门框宽度≤2m
防护密闭门 密闭门
钢结构双扇
400
门框宽度=2m

防护密闭门 密闭门
钢结构
700
两侧安装门框 宽度≥2m门

活门槛人防门

1.饺页板实际图片（混凝土人防门门框和饺页板上锚固钩长度A为250mm，钢结构活门槛还是双受力饺页板上锚固钩长度A为360mm）；
2.土建施工单位须确保人防门开启距离、洞口上边缘和顶板或上梁距离大于500mm；人防门须确保能开启90°；
3.门框墙、临空墙严禁暗装线盒和箱体，消弱抗冲击波能力；
B)人防门框安装要求：
1、人防门门框四面全部有锚固钩，决不能随意切割锚固钩，假如发觉有切除锚固钩，会产生严重后果；
2、结构洞口高度、宽度要满足安装要求（结构预留洞口比人防门框每边各宽25mm)，洞口宽度≥2m时，上梁钢筋要在门框安装就位后再进行绑扎；
3、在浇注结构底板时，当底板结构上平面和底板建筑上平面之间距离小于200mm时，为确保活门槛门框安装，1520型号（含）以下人防门应在建筑地面以下H为200mm范围内不浇注；型号（含）以上人防门应在建筑地面以下H为350mm范围内不浇注，B宽度大于500mm，长度应分别大于洞口尺寸左右各600mm。如基坑有回填土情况，1520型号（含）以下人防门应在建筑地面以下B为200mm范围内不浇注；型号（含）以上人防门应在建筑地面以下B为350mm范围内不浇注，以上尺寸作为预留部分，此预留部分切记安装门框后立即用高于原底板标号混凝土进行浇注，不然不符合人防监督站合模前首次验收。参考附图

底板无反梁情况

活门槛结构剖面图

活门槛前角钢钢筋绑扎次序(立框完成后后穿副梁横筋)
5、 门框安装完成后，需经总包方（现场土建施工方）及监理验收合格后方可退场；
6、 人防内防火门安装须在人防门扇安装完成后再安装，如提前安装，应由施工单位拆除或是进行保护，以免人防门扇倒运、安装过程中损坏；
7、 人防窗井内保温材料须在挡窗板安装完成后再施工；窗口窗框安装位置应确保挡窗板关闭；
C）土建方其它事项：
1、 门框周围墙面砼不能高出门框四面角钢，不然影响门扇关闭和密闭性。
2、 人防门下门槛混凝土浇筑要密实，严禁出现空鼓、蜂窝现象；
3、 人防段墙体上严禁采取带套管对拉螺栓，影响密闭性能。
4、 因为我单位设备太重，在安装完成前，其它单位不得随意挪动我单位人防构件重量较重，以免发生安全事故。
D) 支撑要求：
1．为保持门框垂直度，门框安装中，需用钢管和地锚焊接作为斜支撑，此支撑为独立支撑，现场土建施工方不得随意将支撑拆掉或是将其它支模等依附于此支撑。支撑用钢管由总包方（现场土建施工方）提供，拆除后总包方（现场土建施工方）收回；
2．钢制门门框进场时，为预防浇注时变形，门框上附有型钢支撑，待墙体达成强度后，由人防厂家切除并收回；
E） 吊环要求：
1、现场顶板浇筑时，由总包方（现场土建施工方）负责预埋吊环，以确保门扇安装和以后维修（每个门扇预埋一个吊环，位置为门孔关闭时正中，距墙距离，混凝土门300mm-350mm,钢制门400mm-500mm。），吊环样式见附图；不预埋吊环或安装不正确，无法安装门扇；

2、吊环均不能使用螺纹钢替换；
3、吊环要刷防锈漆；

吊环做法
五、人防门门框在出现以下情况时，不含有安装条件：
1、 图纸和现场不符，须出具正式变更后方可安装；
2、 安装时，总包方（现场土建施工方）须书面形式提供正确标高点和门框边线或门中心线，标高点或门框边线不明确时，不许可安框；
3、 总包方（现场土建施工方）须确保人防监督站要求人防门框墙厚度，厚度达不到要求时，不能安框；
4、 人防口部应一次性浇筑混凝土，土建施工缝不许可穿过人防门，假如施工缝穿过人防门；总包方需要变更施工缝位置；
5、 门洞宽度≥2m钢制门框上梁钢筋未安门框前不得绑扎，需要等门框安装完成后，土建再绑扎上梁钢筋；假如不根据此施工次序则不予安装；
六、成品保护要求：
门扇安装时，为避免将地面砸坏，由总包方（现场土建施工方）提供木方作为垫木，安装完成后木方退还给总包方（现场土建施工方）；
七、验收要求：
1、我单位确保所提供人防构件达成合格标准(关键指产品质量，门框平直度，门扇灵活度，整体密闭性等）。
2、由建设方组织验收，总包方（现场土建施工方）提前2-3天通知我单位到场参与验收。
3、为避免零件丢失、胶条污损等，总包方（现场土建施工方）应在验收前30天或其它施工单位全部离场后再通知我单位调试门扇。
八、油漆要求：
人防门出厂时，凡钢制部分已涂防锈漆；面漆由总包方（现场土建施工方）组织装修施工单位，依据业关键求，结合防火门、通风管道统一作业（油漆作业时，不得污染人防门胶条而影响人防门安装外观质量）完成。
附图3

附图2

附件1

人防门安装技术交底签收单

本人防门安装技术交底共含8项内容累计17页。并后附钢制人防门框安装图、底板留槽示意图、顶板预埋吊环图等。具体内容详见人防门安装技术交底。

北京全部宇设备安装工程
年 月 日

接收方签字:
