顺新绿色家园一期工程Ⅲ标段
临水、临电施工方案
编制人:***
审核人:***
金坛市建筑安装工程企业
12月14日

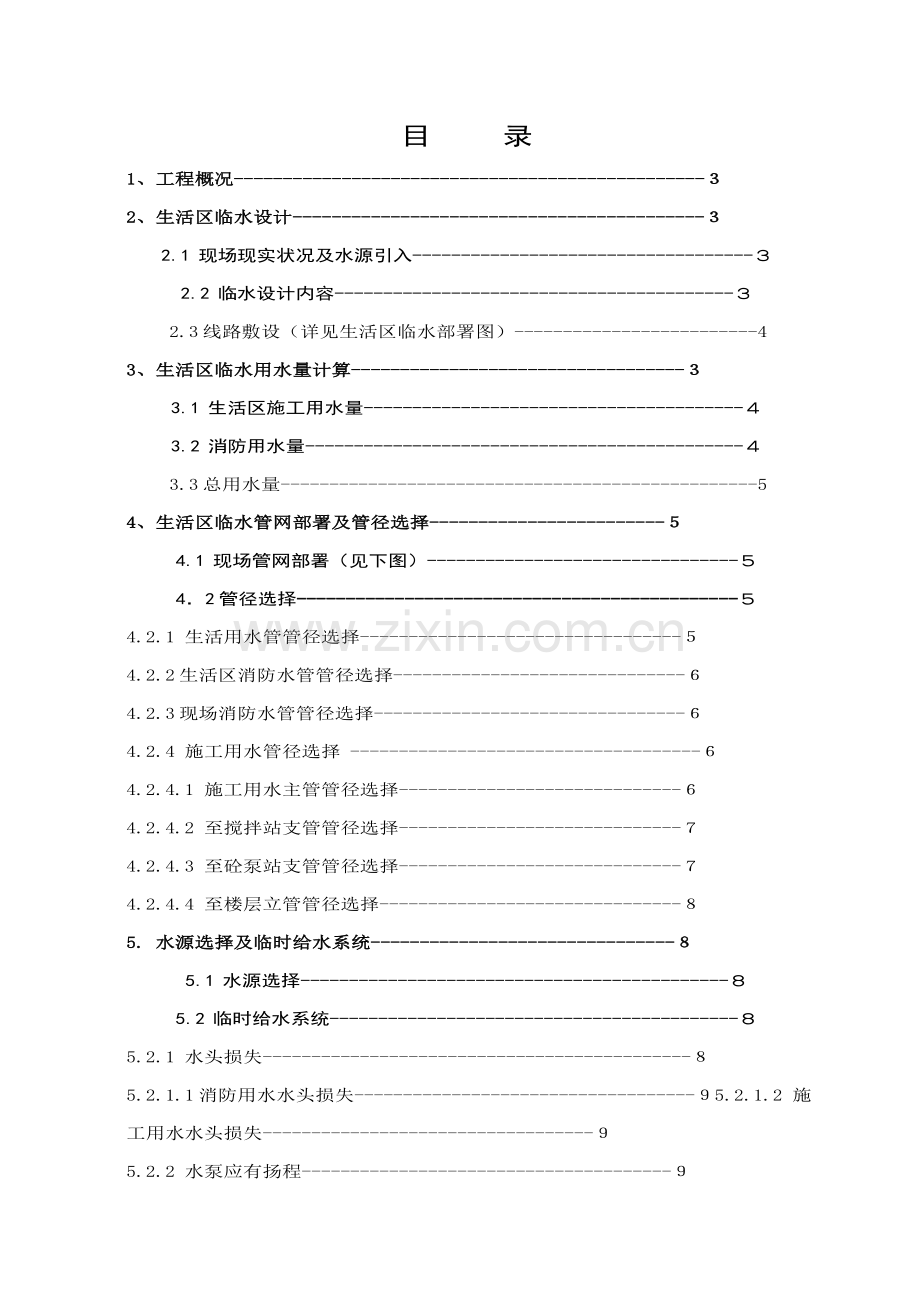

目 录
1、工程概况------------------------------------------------3
2、生活区临水设计------------------------------------------3
2.1 现场现实状况及水源引入-----------------------------------3
2.2 临水设计内容-----------------------------------------3
2.3线路敷设(详见生活区临水部署图)-------------------------4
3、生活区临水用水量计算----------------------------------3
3.1 生活区施工用水量---------------------------------------4
3.2 消防用水量---------------------------------------------4
3.3总用水量-------------------------------------------------5
4、生活区临水管网部署及管径选择------------------------5
4.1 现场管网部署(见下图)--------------------------------5
4.2管径选择---------------------------------------------5
4.2.1 生活用水管管径选择---------------------------------5
4.2.2生活区消防水管管径选择------------------------------6
4.2.3现场消防水管管径选择--------------------------------6
4.2.4 施工用水管径选择 ------------------------------------6
4.2.4.1 施工用水主管管径选择-----------------------------6
4.2.4.2 至搅拌站支管管径选择-----------------------------7
4.2.4.3 至砼泵站支管管径选择-----------------------------7
4.2.4.4 至楼层立管管径选择-------------------------------8
5. 水源选择及临时给水系统-------------------------------8
5.1 水源选择--------------------------------------------8
5.2 临时给水系统------------------------------------------8
5.2.1 水头损失--------------------------------------------8
5.2.1.1消防用水水头损失-----------------------------------95.2.1.2 施工用水水头损失----------------------------------9
5.2.2 水泵应有扬程--------------------------------------9
5.2.3 水箱选择-----------------------------------------10
现场生活区临电设计---------------------------------------10
一、编制依据----------------------------------------------10
二、工程概况----------------------------------------------10
三、现场勘察----------------------------------------------11
四、施工布署----------------------------------------------11
五、现场关键施工机具用电设备负荷--------------------------13
六、负荷计算----------------------------------------------15
七、现场配电系统设计--------------------------------------22
八、防雷方法----------------------------------------------22
九、接地和接零保护----------------------------------------22
十、临电安全技术档案--------------------------------------22
十一、安全用电方法和注意事项------------------------------25
十二、电气防火方法------------------------------------26
十三、说明--------------------------------------------27
十四、管理制度及应急预案------------------------------27
1、 工程概况:
北京市顺义区马坡桥东侧,燕京啤酒厂西侧,建筑面积为12.95万平米,
Ⅲ标段建筑面积为5.6万平米,建设单位为北京顺义新城建设开发,设计单位为北京维拓时代建筑设计。现多种手续齐全,已含有开工条件。‖
2、生活区临水设计
2.1 现场现实状况及水源引入:
Ⅲ标段东侧水表井内引入施工生活区,表井内管径为DN100,接入生活区管径为DN70;消防水接入生活区管径为DN80。
2.2 临水设计内容:
为了愈加好地确保工程顺利施工,对生活区临时用水部署、计划作全方面合理安排,为确保该生活区高峰期施工用水及消防用水要求,特进行现场临时施工用水组织设计。
设计内容包含:施工高峰期施工用水计划,管径选择、管线部署,水泵房水箱选择,水泵选择等。
2.3 线路敷设:(详见生活区临水部署图)
依据施工用水及消防用水分开设置标准,由甲方提供给水管线接至水泵房,从水泵房分别引出施工用水管线及消防管线。依据现场实际情况,施工用水管线从水泵房引出,分别引至食堂、厕所、生活区及试验室等,消防管线从水泵房引出,分别引至各宿舍楼设置消火栓(每栋设置)。
3. 生活区临水用水量计算
为确保生活区高峰期用水量,结合生活区实际情况及本企业进度安排及施工组织,用水高峰期为:
3.1 生活区施工用水量
q4=P2N4K5/(24×3600t)
q4—生活区生活用水量(L/S)
P2—生活区居民人数(人),(高峰取1500)
N4—生活区昼夜全部生活用水定额,每一居民昼夜为100-120L,先取120L
K5—施工现场用水不均衡系数,K5取2.50
q4=1500*100*2.0/24*3600
q4=3.47L/S
3.2 消防用水量
依据生活区实际情况q5=10~15L/S ,q5=10L/S
3.3 总用水量
因为q4≤q5
=3.47L/S≤q5 =10L/S
得 Q = q5+ 1/2(q4)
Q =10+0.5*3.47=11.74L/S
考虑不可避免水管漏水现象,Q总=(1+0.1)*Q = 12.9L/S
4.生活区临水管网部署及管径选择:
4.1 现场管网部署:(见下图)
4.2管径选择:
4.2.1 生活用水管管径选择:
D1 = 4Q/(Л×V×1000)
D为配水管直径(m);
Q为耗水量,取10*1.1L/S
V为管网中水流速度(L/S)取1.2L/S
D = 0.061m,即消防主管采取DN70水管。
4.2.2生活区消防水管管径选择:
D = 4Q/(Л×V×1000)
D为配水管直径(m);
Q为耗水量,取10*1.1L/S
V为管网中水流速度(L/S)取2.5 L/S
D = 0.074m,即消防主管采取DN80水管。
4.2.3现场消防水管管径选择:
D= 4Q/(Л×V×1000)
D为配水管直径(m);
Q为耗水量,取10*1.1L/S
V为管网中水流速度(L/S)取2.5 L/S
D = 0.074m,即消防主管采取DN80水管,依据规范要求,楼层消防用水管径取50mm,满足现场消防用水要求。
4.2.4 施工用水管径选择:
4.2.4.1 施工用水主管管径选择:
施工用水量:按日用水量最大浇筑混凝土工程计算:
施工用水量q1= K1K2ΣQ1N1/ 8×3600
式中未估计施工用水系数K1取1.05;用水不均衡系数K2取1.5;每台班实物量Q1,混凝土浇筑取100立米;施工用水定额N1取 L/m3。
q1= 1.05×1.5×100×/ 28800
= 10.94 L/S
D= 4Q/(Л×V×1000)
D为配水管直径(m);
Q为耗水量,取10.94*1.1L/S
V为管网中水流速度(L/S)取0.5 L/S
D = 0.030m,则采取DN100水管满足要求。
4.2.4.2 至搅拌站支管管径选择:
D2 = 4Q/(Л×V×1000)
D为配水管直径(m);
Q为耗水量,取250/8*3600L/S
V为管网中水流速度(L/S)取0.5 L/S
D = 0.002m,则采取DN25水管满足要求。
4.2.4.3 至砼泵站支管管径选择:
考虑到砼泵及车辆冲洗等不可估计用水量,则采取DN50水管。
4.2.4.4 至楼层立管管径选择:
D2 = 4Q/(Л×V×1000)
D为配水管直径(m);
Q为耗水量,取0.8L/S
V为管网中水流速度(L/S)取1.0 L/S
D = 0.032m,则采取DN40水管满足要求。
5. 水源选择及临时给水系统:
5.1 水源选择:
依据现场情况,从施工现场409#楼东侧水井有DN100供水管线,作为施工用水水源接入。
5.2 临时给水系统:
5.2.1 水头损失:
h = h1 + h2
= h1(1.15~1.2)
= IL(1.15~1.2)
h — 水头损失(m)
h1 — 沿程水头损失(m)
h2 — 局部水头损失(m)
I — 单位长管长水头损失,依据流量和管径查表得
L — 计算管段长度(m)
5.2.1.1消防用水水头损失:
h = IL(1.15~1.2)= 1.15* 36.5*(30+67)/1000 = 4.1m
5.2.1.2 施工用水水头损失
考虑用水最不利点时,施工用水水头损失:
h = IL(1.15~1.2)= 1.15*30.2*30/1000+1.15*31.4*67/1000 = 1.042+2.42
h = 3.46m
5.2.2 水泵应有扬程:
H泵 =(Z户-Z泵)+H户+∑h+h吸
H泵 —水泵所需扬程(m)
Z泵—水泵轴中线标高(m)取0.5m,
Z户-供水对象最不利处标高(m)取67m
H户—供水对象最不利处所必需自由水头,通常为8~10m
∑h—供水网路中水头损失(m)
h吸—水泵吸水高度(m)
得消防水泵应有扬程为:
H泵 =(Z户-Z泵)+H户+a+∑h+h吸
H泵 = 40+5+2.5+0.5 = 48m
得施工用水泵应有扬程为:
H泵 =(Z户-Z泵)+H户+∑h+h吸
H泵 = 40+3+2.5+0.5 = 46m
即采取IS100-65-200型水泵,扬程H泵 = 50 m,满足使用要求。
5.2.3 水箱选择:
依据施工实际情况,进水管线管径为DN100查表流量为10L/S,现场消防用水为最大时刻用水量为10 L/S。
现场水箱容量为:V =(10-4)*T = 6T
T取0.5小时,即得V =(10-4)*0.5*3600 = 10.8m3
现场设2.5*2.5*2.5m水箱满足要求。
现场生活区临电方案
一、编制依据
1 、北京市顺义新城绿色家园一期工程招标文件;
2 、施工图纸、工程施工组织设计
3 、电气装置安装工程电缆线路施工验收规范《GB50168-92》
4 、电气装置安装工程接地装置施工及验收规范《GB50169-92》
5、建设工程施工现场供用电安全规范《GB50194-93》
6、施工现场临时用电安全技术规范《JGJ46-》
7、北京市建筑工程施工安全操作规程《DBJ 01-62-》
二、工程概况
序号
项 目
内 容
1
工程名称
顺新绿色家园
2
建设地点
北京市顺义区马坡桥东侧
序号
项 目
内 容
1
工程名称
顺新绿色家园
2
建设地点
北京市顺义区马坡桥东侧
3
建设单位
北京顺义新城建设开发
4
设计单位
北京维拓时代建筑设计
5
建筑面积
6
楼高及楼层
六层、11层
7
监理单位
8
施工单位
金坛市建筑安装工程企业
9
建筑性质
10
资金起源
11
计划工期
10月20日至9月9日
12
质量标准
合格
三 、 现场勘察
1 、经过现场勘察,由2个箱变位置供现场施工用电,完全能够达成施工工地用电要求,土地平整,土质为黄土,有利于接地极敷设。
2、确定拟建建筑物位置;基坑土方开挖上口线位置;地下管线位置;材料场区位置。
3、确定现场关键用电设备位置,进而确定固定配电箱位置
四、施工布署
1、垂直运输:结构阶段采取5台C5015型。结构后期和装修阶段采取2台SCD200/100型双笼外用电梯作垂直运输设备。设备开关箱电源引自就近配电箱专用开关。
2 、施工现场生活区电源向建设单位申请,提供电源,生活区单独设置配电室,以确保整个生活区职员生活照明用电,配电室和各开关箱连接电源线,采取三相五线制电缆输送,TN-S系统保护,线路敷设方法采取放射式敷设方法,在每个支路末端做一组反复接地以确保安全用电,电气设备采取一机一闸制度。
3 、临电班组人员由6~10名组成,关键生活区及施工现场,天天由临电主管牵头进行现场巡视检验全部配电箱及多种线路,定时检验多种闸具、线路及漏电灵敏性,定时遥测接地电阻及防雷接地电阻,并设专员管理并填写资料。
生活区用电量以下
序号
电器名称
功率/台
数量
总功率
1
照明
0.06kw
120
7.2kw
2
电饭车
18kw
3
54kw
3
空调
1.5kw
12kw
4
办公设备
4kw
5
电水箱
3kw
2
6kw
6
生活区插座
0.1kw
120
12kw
7
其它
2kw
累计 97kw
供:生活区、办公区照明 97KW
生活区及施工现场临电负荷计算及电缆选择
生活区负荷计算
生活区、办公区照明
取Kx=0.7 cosφ=0.85 即tgφ=0.62 Pe1=97KW
PJs1= Kx× Pe1=0.7×97=68KW
QJs1= PJs1×tgø=0.62×68=42Kvar
Sj==80KVA
总电流计算
IJs总=SJs总/√3×Ue
=80/√3×0.38*0.9
=136A
依据需用电设备计算:可采取YJV3*70+2*25㎡,电缆埋地铺设。因线路不是过长,压降能够不考虑。
五、现场关键施工机具用电设备负荷
序号
机械设备名称
型号
功率(KW)
数量
单位
累计(KW)
1
混凝土搅拌机
J1-25A
10
5
台
50 KW
2
电焊机
BX3-300-2
28.8KVA
17
10
台
170 KW
3
施工镝灯照明
3.5
10
盏
35KW
4
地泵
75
1
台
75 KW
5
消防泵
11
2
台
22 KW
6
振动机
1.5
5
台
7.2 KW
7
钢筋弯曲机
GW40
3
3
台
9 KW
8
钢筋切断机
GQ40
3.5
3
台
10.5 KW
9
钢筋调直机
JJM-2
2
2
台
4KW
10
木工圆盘锯
5900B
1.5
3
台
4.5 KW
11
木工压刨机
MB104
1.5
2
台
3 KW
12
2塔吊
6015
60
2
台
120KW
13
卷扬机 拆塔后不计入负荷
JJT-1
7.5
14
1塔吊
5013
45
3
台
135 KW
各用电设备系数表
序号
机械设备名称
Kx
cosø
tgø
1
电焊机
0.45
0.45
1.78
2
消防泵
0.7
0.8
0.75
3
施工给水泵
0.7
0.8
0.75
4
混凝土搅拌机
0.7
0.8
0.75
5
卷扬机
0.6
0.8
0.75
6
木工圆盘锯
0.5
0.8
0.75
7
木工压刨机
0.5
0.8
0.75
8
振动机
0.7
0.8
0.75
9
钢筋切断机
0.7
0.7
1.02
10
钢筋套丝机
0.7
0.8
0.75
11
施工镝灯照明
0.6
0.52
1.6
12
地泵
0.7
0.75
13
1#2#塔吊
0.6
0.7
1.02
各箱变电量分布情况
1、东侧1#箱变专供1#配电室
供:施工镝灯 3.5×5=17.5KW
木工加工场 10KW
钢筋加工场 25KW
电焊机 17 KW×5=85KW
搅拌机 10 KW×2=20KW
振动机 1.5 KW×3=4.5KW
塔吊 45KW×3=135KW
地泵 75 KW×1=75KW
2、东侧2#箱变专供2#配电室
电焊机 17KW×5=85KW
镝灯 3.5KW×5=17.5KW
塔吊 60KW×2=120KW
水泵房 11KW
混凝土搅拌机 10KW×3=30KW
六、负荷计算
东侧1#变压器负荷计算
(1)施工镐灯照明
Kx=0.6 tgø=1.6 Pe1=17.5KW
PJs1= Kx× Pe1=0.6×17.5=12KW
QJs1= PJs1×tgø=12×1.6=19Kvar
(2)木工加工场
Kx=0.5 tgø=0.75 Pe2=10KW
PJs2= Kx× Pe2=0.5×10=5KW
QJs2= PJs2×tgø=5×0.75=4Kvar
(3)钢筋加工场
Kx=0.7 tgø=1.02 Pe3=25KW
PJs3= Kx× Pe3=0.7×25=18KW
QJs3= PJs3×tgø=×1.02*18=18Kvar
(4)水泵房
Kx=0.7 tgø=0.75 Pe4=11KW
PJs4= Kx× Pe4=0.7×11=7.7KW
QJs4= PJs4×tgø=7.7×0.75=5.7Kvar
(5)电焊机
Kx=0.45 tgø=1.98 cosø=0.45 Se5=85KVA
先将Jc=50%换算成Jc=100%
Pe5=Se5×√Jc×cosø=85×√0.5×0.45=26.8KW
PJs5=Kx×Pe5=0.45×26.8=12.KW
QJS5=PJs5×tgø=12×1.98=23Kvar
(6)搅拌机
Kx=0.7 tgø=0.75 Se6=20KW
PJs6=Kx×Pe6=0.7×20=14KW
QJs6= PJs6×tgø=14×0.75=10.5Kvar
(7)振动机
Kx=0.7 tgø=0.75 Se7=4.5KVA
PJs7=Kx×Pe7=0.7×4.5=3KW
QJs7= PJs7×tgø=3×0.75=2.3Kvar
(8)塔吊
Kx=0.6 tgø=1.02 Jc=40% Pe=45×3=135KW
先将Jc=40%统一换算到Jc=25%额定容量
Pe5=3×Pe×√Jc =3×135×√0.4=243KW
PJs5=Kx×Pe5=0.6×243=145.8KW
QJS5=PJs5×tgø=145.8×1.02=148.7Kva
(9)地泵
Kx=0.7 tgø=0.75 Se7=75KV
PJs7=Kx×Pe7=0.7×75=52.5KW
QJs7= PJs7×tgø=52.5×0.75=39Kvar
①总有功率计算:Kx=0.9
PJs总 =(PJs1+ PJs2+PJs3+ PJs4+ PJs5+ PJs6+ PJs++PJs)× Kx
=(12+5+18.8+7.7+12+14+3+145.8+52.5)×0.9
=243KW
②总无功率计算:Kx=0.9
PJs总 =(PJs1+ PJs2+PJs3+ PJs4+ PJs5+ PJs6+ PJs7)× Kx
=(19+4+19+5.7+23+10.5+2.3+148.7+39)×0.9
=244Kvar
③总视在功率计算
SJS总=√(PJS总)2+(QJS总)2
=√2432+2442
=344(KVA)
④总电流计算
IJs总=SJs总/√3×Ue
=344/√3×0.38
=521A
PJs =
电缆总长为350米,按许可相对电压损失8%
PJS=17.5+10+25+85+20+4.5+135+75=372KW
S=∑P×L/〔CCU×U〕=372×350/(77*8)=211mm2
查表可选连续载流量为VV-3×240+2×120电缆
由1#箱变引入工地配电室配电柜内,采取VV-3×240+2×120电缆埋地铺设引至配电室电柜内
1#配电柜为五个支路即L1~L5.其中LI 支路B1-B2箱, L2支路B3、B4箱,L3钢筋棚,木工棚B5箱 。L4支路B6-B7箱,L5支路B8-B10箱。
其中L1 、L2、L3支路负荷均为塔吊一台45KW,电焊机一台17KW,镝灯2盏7KW。
PJS=45+17+7=69KW cosø=0.8
IJs=PJs总/(√3×U×cosø)=69/(√3×0.38×0.8)=132KW
查表可选连续载流量为VV-3×7O+2×25电缆
其中L3支路负荷钢筋棚,木工棚 35KW
IJs=PJs总/(√3×U×cosø)=35/(√3×0.38×0.8)=70KW
其中L4支路负荷均为塔吊一台45KW,电焊机一台17KW,镝灯1盏3.5K,搅拌机一台10KW。
PJS=45+17+3.5+10=75.5KW
IJs=PJs总/(√3×U×cosø)=75.5/(√3×0.38×0.8)=148KW
查表可选连续载流量为VV-3×70+2×25电缆
其中L5,电焊机2台17KW,镝灯2盏3.5K,搅拌机一台10KW。水泵一台11KW
PJS=34+7+10+11=62KW
IJs=PJs总/(√3×U×cosø)=62/(√3×0.38×0.8)=119KW
查表可选连续载流量为VV-3×50+2×16电缆
东侧2#负荷计算
2# 配电室负荷计算
(1)镝灯
Kx=0.6 tgø=1.6 Pe1=21KW Pe2=3.5KW×5=17.5KW
PJs2= Kx× Pe2=0.6×5=3KW
QJs2= Pe2×tgø=1.6×3=4.8Kvar
(2)电焊机
Kx=0.45 tgø=1.98 cosø=0.45 Se=17KW×5=85KW
先将Je=50%换算成Jc=100%
Pe2=Se2×√Jc×cosø=85×√0.5×0.45=27KW
PJs2=Kx×Pe2=0.45×=12.2 Kvar
(3)塔吊
Kx=0.6 tgø=1.02 Jc=40% Pe=60KW×2=120KW
先将Jc=40%统一换算到Jc=25%额定容量
Pe4=3×Pe×√Jc =3×120×√0.4=206.8KW
PJs4=Kx×Pe4=0.6×206.8=136KW
QJS4= Pe4×tgø=181×1.02=184Kvar
(4)消防泵 施工给水泵
Kx=0.7 tgø=0.75 Pe9=11KW
PJs9= Kx× Pe9=0.7×11=7.7KW
QJs9= PJs9×tgø=0.75×7.7=5.8Kvar
(5)混凝土搅拌机
Kx=0.7 tgø=0.75 Se6=10KW×3=30KW
PJs6=Kx×Pe6=0.7×30=21KW
QJs6= PJs6×tgø=21×0.75=16Kvar
①总有功率计算:Kx=0.9
PJs总 =(PJs1+ PJs2+……+ PJs9)× Kx
=(3+27+136+7.7+21)×0.9
=181KW
②总无功率计算:Kx=0.9
PJs总 =(PJs1+ PJs2+……+ PJs9)× Kx
=(12.2+4.8+184+5.8+16)×0.9
=201KW
③总视在功率计算
SJS总=√(PJS总)2+(QJS总)2
=√1812+
=270(KVA)
④总电流计算
IJs总=SJs总/√3×Ue
=270/√3×0.38 =409A
电缆总长为350米,按许可相对电压损失≯5%
PJS=85+17.5+120+11+30=264KW
S=∑P×L/〔CCU×U〕=264×10KW×3=264×250/(77×5)=171mm2
查表可选连续载流量为VV-3×185+2×95电缆
能够从配电箱内-400A处引入工地配电室配电箱内,采取VV-3×185+2×95 缆埋地铺设引至配电室电箱内。
2#配电箱为三个支路即L1-L3 回路。L1、B11-B13 。L2、 B14-B15箱。L3-B16,B17。
其中L1~14每个支路 塔吊60 KW 、电焊机 17 KW 、镝灯3.5 KW、 搅拌机10 KW
PJS=60+17+3.5+10=90.5KW
IJs=PJs总/(√3×U×cosø)=90.5/(√3×0.38×0.8)=181KW
查表可选连续载流量为VV-3×95+2×50电缆
七、现场配电系统设计
现场临时用电平面图 《见附页》
现场临时用电系统图 《见附页》
八、防雷方法
龙门架、塔吊等高大设备防雷接地采取接地极为¢19×2500mm镀锌园钢和接地干线40×4扁铁相连接,龙门架顶部安装大于1至2米长避雷针和接地体相连接,其电阻值小于4欧姆。
避雷针长度应为1m--2m, 用Φ20以上圆钢制做.引下线可利用金属结
体,但要确保可靠电气连接
现场塔吊设计高度45m,大于要求32 m时;
符合以上两个条件时,塔顶必需按要求设置避雷针。装修阶段拆除塔吊后,正式避雷装置还未启用前,现场最高点必需装设避雷针。
.保护范围:
塔吊保护范围以下图所表示:
H--避雷针高度45米; Hx—被保护物高度30米
Ha—避雷针相对有效高度 Rx---避雷针相对保护半径
Y---塔吊高度45米
九、接地和接零保护
1 ,在每个配电室进户处做反复接地,接地极采取¢19×2500mm镀锌园钢三根一组和接地干线40×4扁铁相连,反复接地电阻值小于10欧姆。
2 ,电气设备不带电金属外壳必需接地或接零。
3,配电箱、开关箱内工作零线和保护零线端子板分开设置。
4 ,工作零线、保护零线严禁有接头压线螺丝紧固 不能有松动现象。
5 ,在每个支路末端做一组反复接地以确保安全用电。
6 ,在同一供电系统中严禁一部份采取接地而另一部份采取接零系统
现场配电箱必需设围栏,围栏也要作保护接零。保护零线应经过接线端子板连接
7.和电气设备相连保护零线截面,应为大于2.5 mm2多股绝缘铜线。手持电动工具保护零线,应在绝缘良好多股铜芯橡皮电缆内,截面大于1,5mm2,颜色为黄/绿双色线。保护零线截面应大于相线截面1/2。配电柜,箱门采取大于6平方编织铜线作为接地线。相线截面小于16mm2时,保护零线截面应和相线截面相同;相线截面大于16mm2小于35mm2 时,保护零 线截面为16mm2 ;相线截面大于35mm2时,保护零线截面为相线截面1/2。
8.保护零线不得经过开关、熔断器,不得做工作零线用,要做到专线专用。正常情况下,保护零线不得有工作电流经过。
十、临电安全技术档案
1、建立临时用电施工组织设计和安全用电技术方法编制、审批制度,并建立对应技术档案。
2、建立技术交底制度,施工中一定要按临电施工组织设计施工,一定要按施工规范技术要求去做,未做技术交底不得施工。
3、建立安全检测制度,凡电器设备安装前必需作各项测试,运行后也将定时测试,尤其是漏电开关,保护接地避雷接地等,并做测试统计。
4、建立电气维修制度,对电气维修,一要专员专职负责,维修电工一定要按安全用电技术方法及值班电工对现场临时用电规章制度实施。
5、建立工程拆除制度。临时用电拆除,必需明确。通常谁安装谁拆除,对保护接地,避雷基地拆除需经过安全责任人,电气技术责任人同意后,方可拆除(包含隔离设施),完工后统一指挥组织拆除。
6、建立安全用电责任制度,全部值班电工必需安全管理好临时用电,切实负责安全用电生产,不仅自己遵守各项安全用电制度,而且要宣传好安全用电,凡看到一切不利于安全用电原因应立即纠正,并对当事人教育,并汇报,杜绝一切电气事故发生。
7、建立安全检验和评定制度,通常电气部分值班电工需常常检验外将由工地电气责任人及安全员作全方面检验,评定不到位将限时整改,对违章者将严厉处理,好给表彰,对临电施工完后,应进行严格按国家标准、要求和同意方案进行检验,合格给予验收,不合格不验收,全部验收全部必需办理书面签字手续,不然验收无效。
8、建立安全教育培训制度,对取证电工,工地也必需常常性进行安全教育,新项目培训制度,电工复审制度,严格安全教育才是良好安全确保。
十一、安全用电方法和注意事项
1、配电室设在无尘、无蒸气、无腐蚀介质及无振动地方,靠近电源中心,配电室于控制柜应能自然通风,并应采取防雨、雪和预防动物出入方法。
2,并列配电屏和控制屏台二端应和反复接地及保护零线做电气连接。临时用电施工和维修必需由经过培训后取得上岗证书专业电工完成,电工等级应同工程难易程度和技术复杂性相适应,初级电工不许可进行中、高级电工作业。
3,各类用电人员应做到掌握安全用电基础知识和所用设备性能,使用设备前必需按要求穿戴和配置好响应劳动防护用具,并检验电气装置和保护设施是否完好,严禁设备带病运行,停用设备和负荷,保护零线和开关箱发觉问题立即汇报处理,搬迁或移动用电设备时,必需经电工拉断电源后并妥善处理后进行。
4,工作时必需穿戴好绝缘用具,必需使用绝缘工具,检验、维修配电箱、开关箱时,必需将其前一级对应电源开关分闸断电,并悬挂停电标志牌,严禁带电作业,配电箱内盘面应标明各回路名称、用途,同时,要做出分路标志,总分配电箱应配锁。
5,电缆干线应采取埋地或架空铺设,严禁沿地面明铺,应避免机械损伤和介质腐蚀,电缆线在室外直接埋地铺设深度大于0.6米,并应在电缆上、下各均匀铺设不少于50㎜厚细砂,然后覆盖砖等硬质保护层,电缆穿越建筑物、道路及易受机械损伤场所及引出地面2米至地下0.2米处,必需加设防护套管,固定机械电源电缆,沿地面铺设时,应穿钢管,电缆线和其周围热力管道边平行间距大于2米,交叉不得小于1米。
6,全部宿舍区照明应采取塑料绝缘铜芯导线,采取PVC管,电压为36伏,拉线开关进火线,按长高度不低于2米,拉线开关装在木台上,吊灯座灯头中心点应装火线,插座供手机充电用,并安装漏电保护器,严禁使用床头灯、电热毯、电炉等。
7,本工程采取TN-S系统,配电干线采取五芯电缆直埋,配电箱内均设N,PE端子排,塔吊及外用电梯处单独设置防雷接地,定时测试并作好统计。
8 塔吊及外用电梯等大型设备供电时应单设一块空开,满足用电需要。
9,直埋电缆穿过马路时穿管保护。
10,电焊机、镝灯等单项用电设备接入时应从现场整体考虑以确保供电三相负荷均衡。
11 ,严格实施“一机一闸”。
12 ,固定式配电箱和流动式配电箱内分别装置漏电保护器,实施两级漏电保护。
13 ,配电箱外壳及其安装金属底板必需和PE线可靠连接。
14流动式配电箱接入开关送电前由主管责任人检验确定。
15 ,各配电箱送电、停电次序应按下述步骤操作:送电时总配电箱→固定式配电箱 →流动式配电箱。停电时次序相反。
16 ,流动式配电箱 ,中小型设备配电干线电源线其载流值应略大于开关整定值或设备额定电流值。
17现场非维护电工,不准移动固定式配电箱及护栏。
18
展开阅读全文
