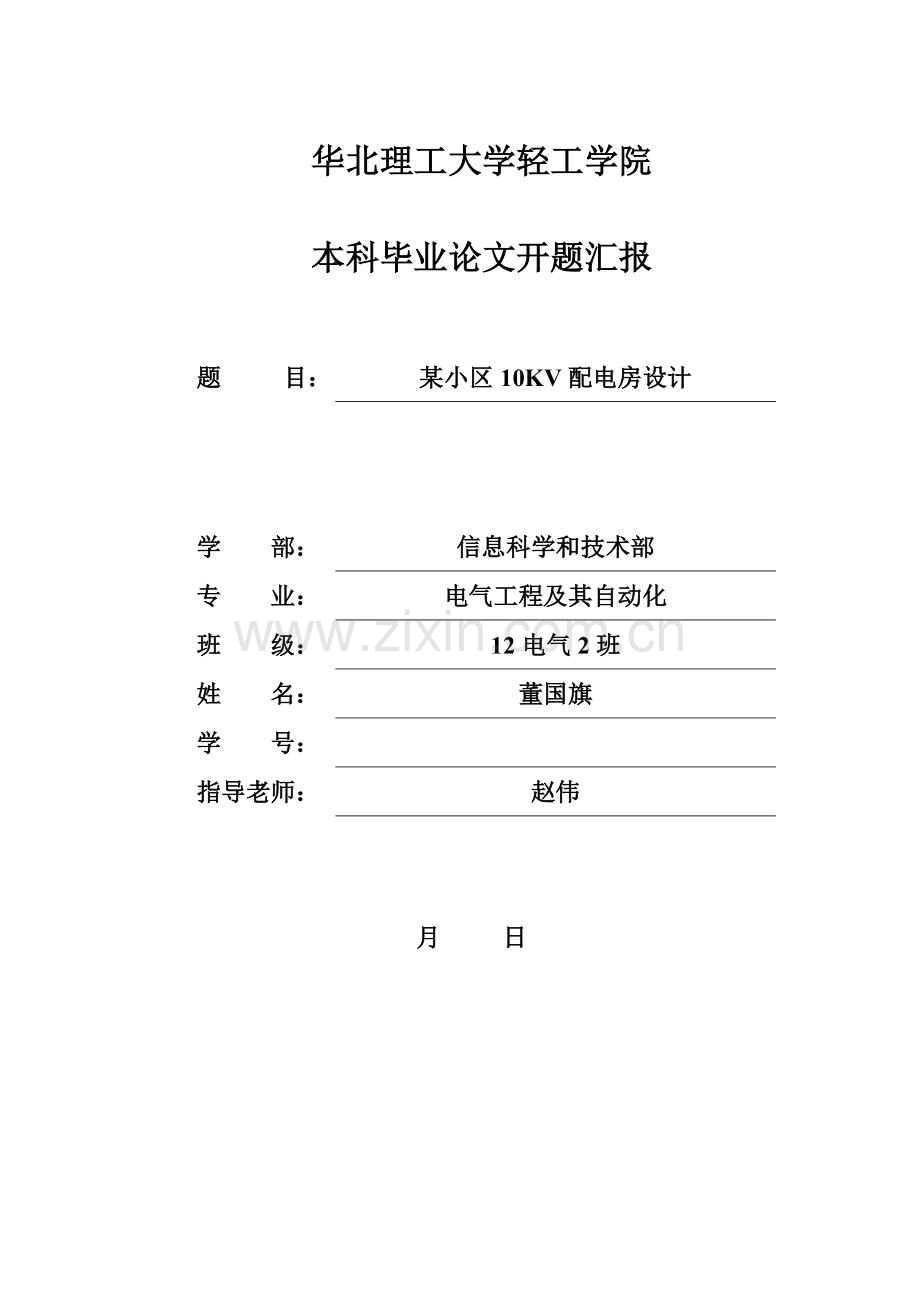

华北理工大学轻工学院

本科毕业论文开题汇报

题 目：
某小区10KV配电房设计

学 部：
信息科学和技术部
专 业：
电气工程及其自动化
班 级：
12电气2班
姓 名：
董国旗
学 号：

指导老师：
赵伟

月 日

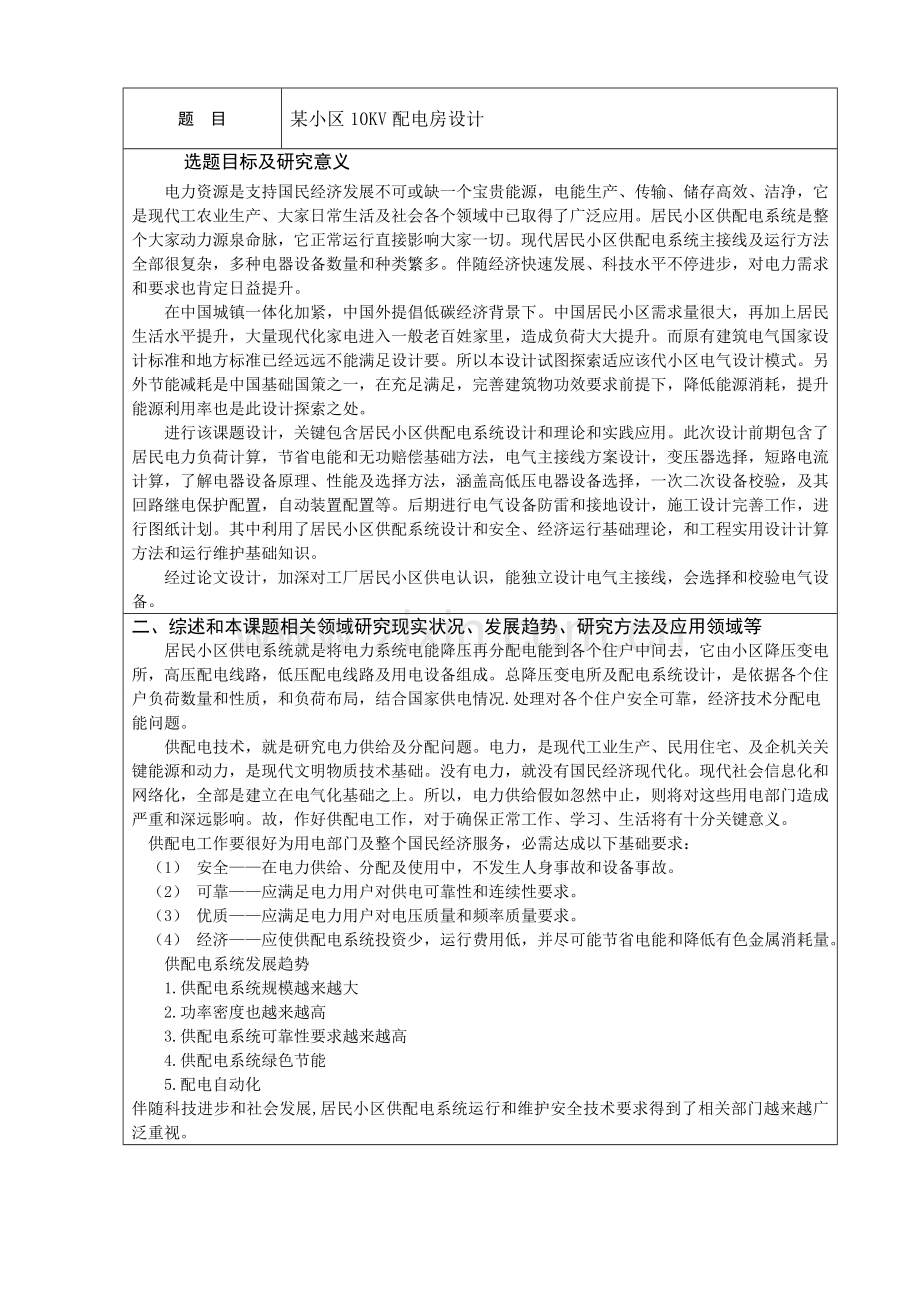

题 目
某小区10KV配电房设计
选题目标及研究意义
电力资源是支持国民经济发展不可或缺一个宝贵能源，电能生产、传输、储存高效、洁净，它是现代工农业生产、大家日常生活及社会各个领域中已取得了广泛应用。居民小区供配电系统是整个大家动力源泉命脉，它正常运行直接影响大家一切。现代居民小区供配电系统主接线及运行方法全部很复杂，多种电器设备数量和种类繁多。伴随经济快速发展、科技水平不停进步，对电力需求和要求也肯定日益提升。
在中国城镇一体化加紧，中国外提倡低碳经济背景下。中国居民小区需求量很大，再加上居民生活水平提升，大量现代化家电进入一般老百姓家里，造成负荷大大提升。而原有建筑电气国家设计标准和地方标准已经远远不能满足设计要。所以本设计试图探索适应该代小区电气设计模式。另外节能减耗是中国基础国策之一，在充足满足，完善建筑物功效要求前提下，降低能源消耗，提升能源利用率也是此设计探索之处。
进行该课题设计，关键包含居民小区供配电系统设计和理论和实践应用。此次设计前期包含了居民电力负荷计算，节省电能和无功赔偿基础方法，电气主接线方案设计，变压器选择，短路电流计算，了解电器设备原理、性能及选择方法，涵盖高低压电器设备选择，一次二次设备校验，及其回路继电保护配置，自动装置配置等。后期进行电气设备防雷和接地设计，施工设计完善工作，进行图纸计划。其中利用了居民小区供配系统设计和安全、经济运行基础理论，和工程实用设计计算方法和运行维护基础知识。
经过论文设计，加深对工厂居民小区供电认识，能独立设计电气主接线，会选择和校验电气设备。
二、综述和本课题相关领域研究现实状况、发展趋势、研究方法及应用领域等
居民小区供电系统就是将电力系统电能降压再分配电能到各个住户中间去，它由小区降压变电所，高压配电线路，低压配电线路及用电设备组成。总降压变电所及配电系统设计，是依据各个住户负荷数量和性质，和负荷布局，结合国家供电情况.处理对各个住户安全可靠，经济技术分配电能问题。
供配电技术，就是研究电力供给及分配问题。电力，是现代工业生产、民用住宅、及企机关关键能源和动力，是现代文明物质技术基础。没有电力，就没有国民经济现代化。现代社会信息化和网络化，全部是建立在电气化基础之上。所以，电力供给假如忽然中止，则将对这些用电部门造成严重和深远影响。故，作好供配电工作，对于确保正常工作、学习、生活将有十分关键意义。
供配电工作要很好为用电部门及整个国民经济服务，必需达成以下基础要求：
（1） 安全——在电力供给、分配及使用中，不发生人身事故和设备事故。
（2） 可靠——应满足电力用户对供电可靠性和连续性要求。
（3） 优质——应满足电力用户对电压质量和频率质量要求。
（4） 经济——应使供配电系统投资少，运行费用低，并尽可能节省电能和降低有色金属消耗量。
供配电系统发展趋势
1.供配电系统规模越来越大
2.功率密度也越来越高
3.供配电系统可靠性要求越来越高
4.供配电系统绿色节能
5.配电自动化
伴随科技进步和社会发展,居民小区供配电系统运行和维护安全技术要求得到了相关部门越来越广泛重视。
三、对本课题将要处理关键问题及处理问题思绪和方法、拟采取研究方法（技术路线）或设计（试验）方案进行说明，论文要写出对应写作提要

本课题要处理问题
1.查询和本设计相关技术资料及居民小区在供配电上原始资料，学习相关供配电设计标准及技术规范。
2.负荷计算；确定赔偿容量。
3.器容量、台数、型号选择。
4.配电系统设计。
5.电气主接线方案。
6.电流计算。
7.电气设备选择和校验。
8.所防雷方法。
本课题拟采取研究方法：
1.原始资料进行小区总降压变电所负荷计算，考虑到变电所变压器功率损耗，从而求出整个小区降压变电所高压侧计算负荷及功率因数。
2.负荷计算求出总降压变电所功率因数，经过查表或计算求出达成供电部门要求数值所需赔偿无功率。
3.考虑设置总降压变电所相关原因，结合整个小区计算负荷和扩建和备用需要，确定变压器台数和容量。
4.求出由系统最大运行方法和最小运行方法关键点三相及两相短路电流。
5.短路电流计算数据和各回路计算负荷和对应额定值，选择变电所高、低压侧电器设备。
6.主接线绘制：依据小区具体负荷情况及变压器台数和地理位置等情况决定电气主接线方法。

四、检索和本课题相关参考文件资料简明说明
[1] 江文，许慧中，《供配电技术》，北京，机械工业出版社，.1
[2] 苏文成，《工厂供电》，北京，机械工业出版社，1980
[3] 戴瑜兴，《民用建筑电气设计手册》，北京，中国建筑工业出版社，.5
[4] 戴瑜兴，王铁兵，民用建筑电气设计数据手册[M]，中国建筑工业出版社，
[5] 通用用电设备配电设计规范，GB50055-93
[6] 国际《JGJ/T16-92》民用建筑设计规范，.1
[7] 董军. 浅谈中国配电自动化发展．发展，2期.
[8] 谢华．配电自动化现实状况和发展趋势．水利科技，1期
[9] 梁植栋． 谈现代配电自动化面临问题及发展．广东科技，10期．
[10]徐大军相关住宅小区配电所模式探讨 浙江电力1999.5
[11]张勇居民小区“配电进户”设想 供用电1999.1
[12]要换年论城市电网中性点接地方法发展方论文集 1997 邯鄣市电力自动化研究所
[13]山风。城镇居民小区配电设计。[J]农村电工，.2
[14]刘朝永。住在小区供配电系统探讨。[J]安徽建筑。.1
[15]城市建设理论研究第10期。龙源期刊网。
[15]于永源，杨绮雯． 电力系统分析． 北京： 中国电力出版社， ．
[16]]孟祥忠，王博． 电力系统自动化． 北京： 中国林业出版社， ．
[17]马永翔，王世荣． 电力系统继电保护． 北京： 中国林业出版社， ．
[18]马永翔，李颖峰． 发电厂变电所电气部分． 北京： 北京大学出版社， ．
[19]马永翔． 高电压． 北京： 北京大学出版社，
[20]丁毓山，雷振山． 中小型变电所实用设计手册． 北京： 中国水利水电出版社， ．
[21]刘增良． 电气设备运行及维护[M]． 北京： 中国电力出版社，．
五、毕业论文进程
第 1 周:依据毕业设计任务，查阅搜寻资料，对设计任务进行分析和论证。
第 2-3 周：搜寻文件资料，并结合设计任务要求，进行方案论证，认真完成开题汇报。
第 4-5 周：进行理论进分析，对设计方案进行可行性分析，确定设计方案。
第 6-8周：居民小区负荷计算；变电所接线方法确定。
第9-10 周：短路电流计算，高低压电器设备选择。
第10-13周：总结毕业设计，撰写毕业论文，
第14-16周：完成毕业答辩。

六、指导老师意见
1．对开题汇报评语

2．对开题汇报意见及提议

指导老师（署名）：

年 月 日
所在院（系）审查意见：

责任人签字(盖公章)

年 月 日
