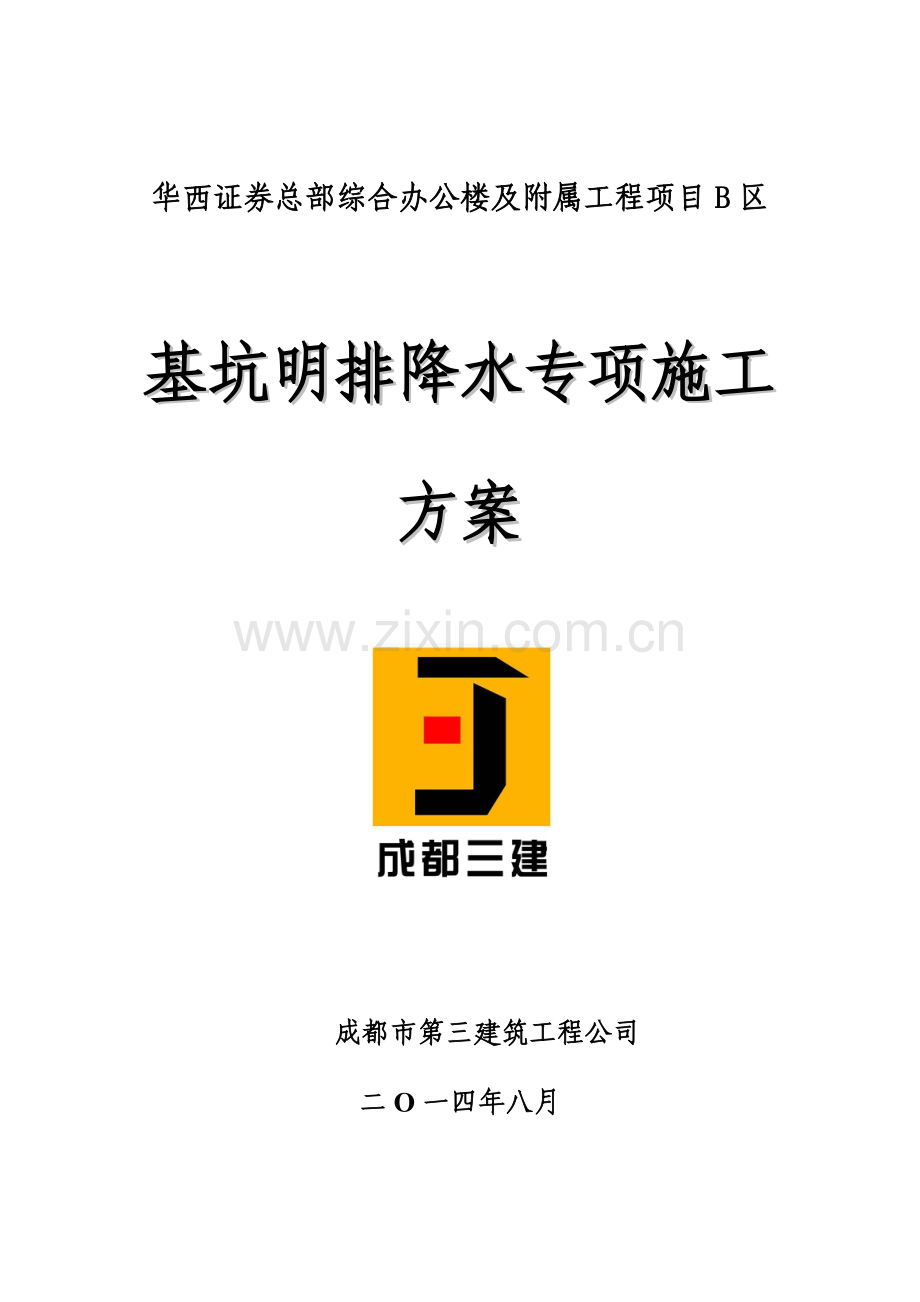

基坑明排降水专项综合项目施工专项方案改.doc

华西证券总部综合办公楼及附属工程项目B区

基坑明排降水专项施工方案

成都市第三建筑工程公司
二O一四年八月

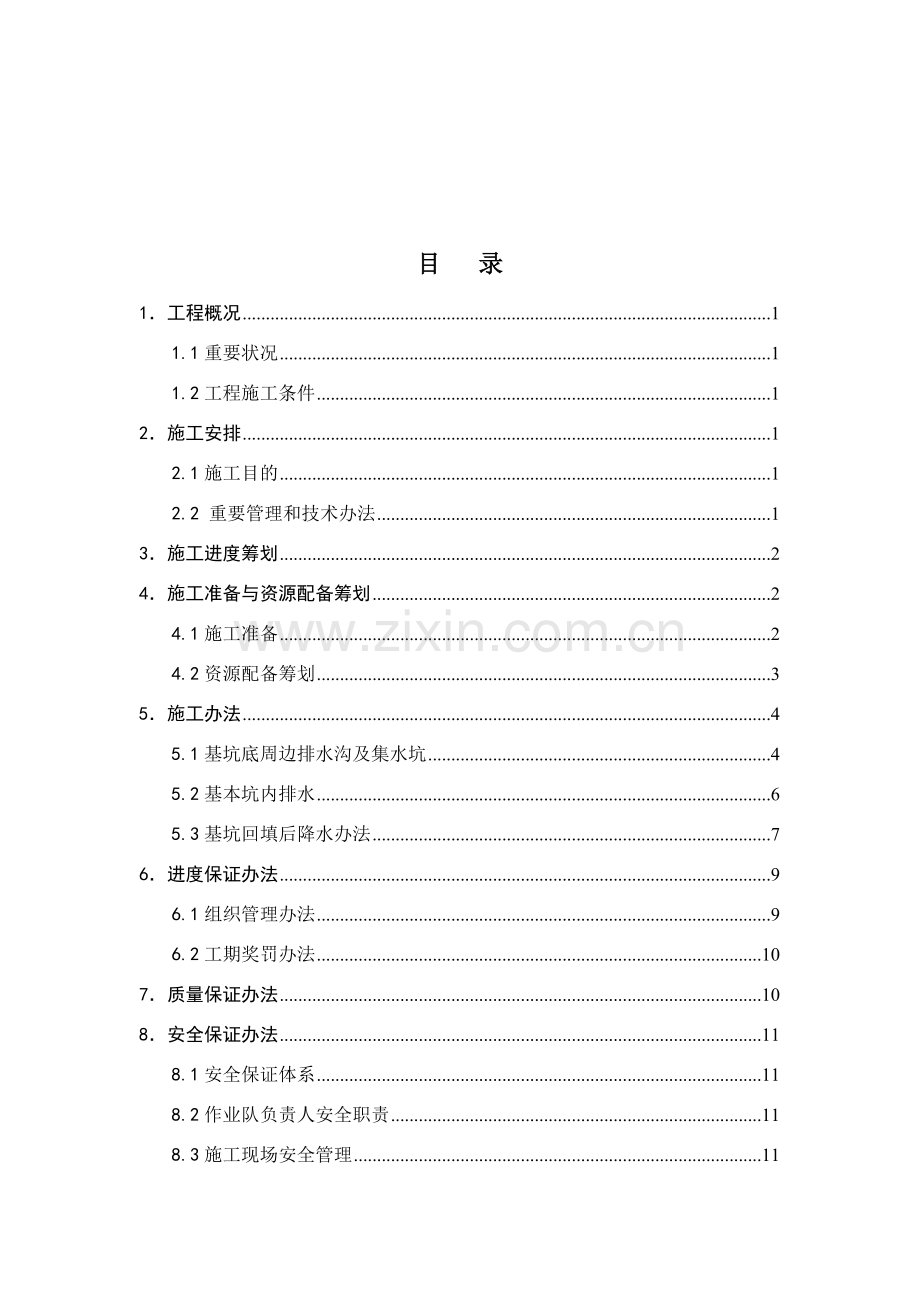

目 录
1．工程概况 1
1.1重要状况 1
1.2工程施工条件 1
2．施工安排 1
2.1施工目的 1
2.2 重要管理和技术办法 1
3．施工进度筹划 2
4．施工准备与资源配备筹划 2
4.1施工准备 2
4.2资源配备筹划 3
5．施工办法 4
5.1基坑底周边排水沟及集水坑 4
5.2基本坑内排水 6
5.3基坑回填后降水办法 7
6．进度保证办法 9
6.1组织管理办法 9
6.2工期奖罚办法 10
7．质量保证办法 10
8．安全保证办法 11
8.1安全保证体系 11
8.2作业队负责人安全职责 11
8.3施工现场安全管理 11
附图 12
基坑明排降水平面布置图（底板施工前）
基坑明排降水平面布置图（底板施工后）

1．工程概况
1.1重要状况
工程名称
华西证券总部综合办公楼及附属工程项目B区
建设单位
华西证券有限责任公司
监理单位
成都万安建设项目管理有限公司
管理单位
成都万安建设项目管理有限公司
设计单位
四川时代建筑设计有限公司
施工单位
成都市第三建筑工程公司
安监单位
成都市高新区规划建设局安监站
1.2工程施工条件
1．基坑底有明水
由于基坑为中风化岩石层因素，设计降水井不能满足降水规定，基坑底有明水浮现。由于基坑石方开挖时施工时，特别是人工捡底后更是不容许水浸泡，因而本工程基坑施工时还需对基坑底明水进行解决。
2．地下室周边回填后仍需降水
基坑降水工作在主体施工完毕及地下室顶板回填土工程完毕后方可停止,由于基坑为中风化岩石层因素，设计降水井不能满足降水规定,因而应保证地下室基坑回填后还能降水。
2．施工安排
2.1施工目的
1
进度目的
随同主体工作完毕
2
质量目的
达到合格原则
3
安全目的
无安全事故发生
4
环境目的
无噪音挠民和扬尘污染投诉
2.2 重要管理和技术办法
1．针对基坑底有明水办法
本工程采用截、排相结合方式进行。截即是在沿地下室基坑底四周设立排水沟，再间隔50m设立集水坑，并在集水坑内放置污水泵（出水口径φ70）将水抽出基坑。
地下室基坑底周边排水沟底比地下室周边挡土墙条形基本捡底完毕背面低600mm，如排水沟宽度占了挡土墙条形基本位置，最后采用C15素混凝土回填至设计标高。
独立基本、核心筒等基坑内浮现明水时应设立排水盲槽和集水坑，将明水通排水盲槽引入集水坑后，采用污水泵（出水口径φ70）循环排水，最后将水抽到基坑周边集水坑内。
2．针对回填后仍需降水办法
保证地下室基坑回填后仍能降水，因而先在排水沟内用人工先填直径50mm卵石层，深度为排水沟底至地下室挡土墙条形基本顶面，用于过水，再在卵石层上铺一层土工布后再回填，集水坑内填直径50mm卵石层，并在集水坑内设立内径为300mm，壁厚30mm水泥滤管接到基坑顶自然地面以上400mm，水泵改放到滤管内。
3．施工进度筹划
序号
项目名称
工作天数
1
排水沟及集水坑施工
15天
2
排水盲槽施工
35天
3
基坑底明排水降水（底板施工前）
120天
4
基坑底明排水降水（底板施工后）
540天
注：以实际发生为准。
4．施工准备与资源配备筹划
4.1施工准备
1.技术准备
(1)施工前组织所有技术人员、工长和班组长熟悉基本施工图纸。
(2)熟悉图纸后做好技术交底工作，特别是要做好同操作工人技术交底。
2.现场准备
(1)材料已进场，暂时设施完备。
(2)夜间施工时，应有足够照明设备，在危险地段应设立明显标志。
4.2资源配备筹划
1.机械需求筹划
序号
机械设备名称
数量
型号
备 注
1
自升式塔吊
1台
QTZ80
6013
2
自升式塔吊
1台
QTZ80
5013
3
自升式塔吊
1台
QTZ63
5010
4
切割机
6台

手持式
5
运渣车
2辆

密闭式
6
污水泵
20台
出水口径φ70
抽水用
7
斗 车
20辆

人工转材料用
2.劳动力需求筹划
序号
类 别
人 数
备 注
1
塔吊司机
6人

2
塔吊指挥
4人

3
转运工人
20人
普工
4
降水维护工人
9人
技工
5
砌筑工
15人
技工
6
抹灰工
10人
技工
7
其 她
5人
普工
3.计量、测量和检查仪器配备筹划
序号
仪器设备名称
型号规格
数量
1
水准仪
DS3-Z
2台
2
经纬仪
TDJ6
1台
3
全站仪
BTS-812CLA
1台
4
卷 尺
5m
5把
5
钢 尺
50m
1把
6
分贝仪

1台
5．施工办法
5.1基坑底周边排水沟及集水坑
1．布置及安排
(1)沿地下室基坑底四周设立500mm宽排水沟，并间隔50m左右设立800mm×800mm×1000mm集水坑，共计12个集水坑，集水坑内设立污水泵（出水口径φ70）将水抽到坑顶。排水沟和集水坑均采用M5水泥砂浆Mu15页岩砖砌筑，20mm厚1:3水泥砂浆抹面。
(2)排水沟和集水坑石方采用人工凿除，凿除石方同剩余石方一起外运出场。
(3)排水沟与集水坑布置见“基坑明排降水平面布置图（底板施工前）”，集水坑位置详细在实行过程中可以做恰当调节，以实际实行为准。
(4)由于在地下室底板施工前出水点多，需要重复移泵，清理疏通暂时水沟，依照10月至今前期明排降水经验，基坑明排降水时每日按3班，每班至少安排3个工人（技工）对排水系统进行操作和维护（清理疏通暂时水沟、移泵）；基本底板施工完毕后改为每日按3班，每班至少安排2个工人（技工）对排水系统进行操作和维护。
2．排水沟做法

基坑底排水沟剖面图
3．集水坑做法

基坑底集水坑平面图

1-1剖面

2-2剖面

3-3剖面
4．基坑明排降水管网
排水系统中，核心筒处各泵采用DN75塑料管排水管，将水抽到周边排水沟内；地下室基坑底周边集水坑内各泵支管采用DN75焊接钢管，采用DN150焊接钢管作为排水管网主管（设立于基坑顶），主管与支管之间通过法兰联接，主管沿地下室基坑边线成环形布置，主管走向见“基坑明排降水平面布置图（底板施工前）”。
5.2基本坑内排水
由于本工程基底持力层为中风化泥岩，属弱透水层，基本在施工过程会有很小明水，遇明水垫层施工固难、防水层无法施工，因而必要将明水排除。依照我公司在A区施工经验，采用如下办法：
1．在基本垫层浇筑后，在基本垫层浇筑内人工凿50mm×50mm排水槽，排水槽在凿前先用切割设立先对两边边线切割。排水槽从基本中线向两边对称布置，间距≤1500mm，最边上排水槽距基本边线50mm，通过排水槽将表面小明水引入集水坑内抽掉。排水槽上盖100mm宽1mm厚镀锌铁皮(在距工地35Km五金市场购买，购买后采用货车运回工地)，形成排水盲槽，表面再做防水找平层。排水盲槽做法如下图“排水盲槽大样图”所示：

排水盲槽大样图
2．独立基本相对较小，因而就在两面中间各设立一种积水坑，积水坑尺寸为300mm×300mm×300mm，积水坑在浇筑基本混凝土时用基本混凝土回填，独立基本坑内抽水泵不固定，移动抽水。独立基本排水盲槽及积水坑布置见“独立基本排水盲槽及积水坑布置图”所示。
3．核心筒筏板“排水盲槽”设立原则同独立基本，但由于核心筒筏板基本深度大，水量会更多，因而考虑每栋楼核心筒下方都设立2个集水坑固定抽水，集水坑位置应是标高较低地方，以便集水，平面位置“基坑明排降水平面布置图（底板施工前）”，集水坑位置详细在实行过程中可以做恰当调节，以实际实行为准。集水坑尺寸为800mm×800mm×1000mm，集水坑在浇筑基本混凝土时用基本混凝土回填，核心筒筏板基本坑内固定集水坑内抽水泵在基本混凝土浇筑时也不取出。

独立基本排水盲槽及积水坑布置图
5.3基坑回填后降水办法
1．本工程降水需在主体施工完毕及地下室顶板回填土工程完毕后方可停止，但地下室周边回填在地下室施工完毕后就需进行。由于本工程基底为弱透水页岩，因而前期施工降水井降水无明显效果，当前降水已靠在基坑底周边设立明排水沟和集水井抽水进行。
2．为了保证地下室回填后仍能降水因而，在地下室基坑回填前应先对地下室基坑底周边排水沟和集井进行解决。解决办法为，先在基坑底周边排水沟内用人工先填直径50mm卵石层，深度为排水沟底至地下室条形基本顶面用于过水，再在卵石层上铺一层土工布后再回填，建议采用砂夹卵石回填。基坑底周边集水坑内填直径50mm卵石层，并在集水坑内设立内径为300mm，壁厚30mm水泥滤管接到基坑顶自然地面以上400mm，管顶部采用2mm厚直径D=600mm圆形钢板进行封闭，以防杂物落入管内，水泵需改放到滤管内。排水系统中，支管采DN75焊接钢管做为各井支管，采用DN150焊接钢管作为排水管网主管（设立于基坑顶），主管与支管之间通过法兰联接，主管沿地下室基坑边线成环形布置，将各井串通，详细见“基坑明排降水平面布置图（底板施工后）”。排水沟和集水坑解决如下图“地下室基坑底周边排水沟内填卵石图”和“地下室基坑底周边集水坑设水泥滤管和水泵及回填图”所示：

地下室基坑底周边集水坑设水泥滤管和水泵及回填图

地下室基坑底周边排水沟内填卵石图
6．进度保证办法
6.1组织管理办法
1．实行严格项目责任制，在保证质量安全前提下，对核心工期要严格控制，将总工期控制列为项目经理重要责任目的，充分行使总包责任及指挥、协调职能。
2．依照工程详细状况，各工种设立专职工长，建立专业工长责任制，与项目经理订立责任书，对管理人员进行明确分工，把责、权、利贯彻到每个人，让每个管理人员明确质量、工期目的，在整个施工过程中做到业绩与经济利益挂钩。
3．坚持现场每晚工作会议制度。每晚下班后，项目经理组织关于管理人员和全体班组长，召开工作会议，总结当天施工质量、进度、安全等方面工作，详细布置第二天安排，对也许发生人员、机具、材料以及质量、安全、进度等方面困难充分预计，并提出相应解决办法，保证第二天工作顺利进行。
4．开呈现场劳动竞赛活动，把时间定额纳入计件单价，在全面提高作业人员素质基本上，保证工期目的顺利实现。
5．建立健全、强有力后勤保障系统，使全体施工人员免除后顾之忧，安心地进行工程施工。
6.2工期奖罚办法
1．项目部制定施工工期奖罚办法及办法，采用工期奖罚直接与经济挂钩，调动施工班组积极性，实现控制施工进度目。
2．进度考核分三阶段来实行以达到充分反映各施工班组工期控制能力和施工速度。第一阶段为以总进度筹划编制楼层筹划和日工作量筹划；第二阶段为当第一种阶段不能完毕班组制定分项、分部工程施工筹划；第三阶段为第一、二阶段未达到班组进行总工期考核。在原总进度筹划规定上，控制所有施工工期，并最后可以达到施工工期班组，应得到控制总施工工期规定工期资金。
3．多次达不到施工进度班组，规定进行办法上压力，项目部应及时采用强制调换或增长施工人员、停工整顿、责令加班加点弥补有效办法。
7．质量保证办法
1．施工班组坚持“三检制”，即自检、专检、交接检。通过“三检”工序最后由项目经理部质检工程师报监理工程师验收签认。
2．在整个施工操作过程中，贯穿“工前有交底、工中有检查、工后有验收”“一条龙”操作管理办法。做到施工操作程序化、原则化、规范化，保证施工质量。
3．施工前要做好各级技术准备和技术交底工作。施工技术人员、测量员要熟悉图纸，掌握现场测量桩及水准点位置尺寸，同步办好验线、验桩手续。
4．施工中要配备专职测量员进行质量控制。要及时复撒灰线，将基槽开挖下口线测放到槽底，并及时控制开挖标高。
5．操作者换班时，要交接挖深、边坡、操作办法以保证开挖质量。
6．基底清槽时，用水准仪监测，尽量避免超挖，不扰动基底土层。
7．人工挖土应分层均衡下挖，每挖1.5m应检查边线和边坡，随时纠正偏差。
8．认真执行技术、质量管理制度，施工中要注意积累技术资料。
8．安全保证办法
8.1安全保证体系
安全生产管理必要坚持“安全第一，防止为主”方针，土方作业队进场后必要建立健全安全保证体系，贯彻责任制，并指定现场安全协调、指挥调度人员。
8.2作业队负责人安全职责
1．认真执行国家与四川省及成都市关于安全生产各项法规、规定、规章制度及安全操作规程，合理安排班组人员工作，对本作业队人员在生产中安全和健康负责。
2．按制度严格履行各项劳务用工手续，做好本作业队人员岗位安全培训，经常组织学习安全操作规程，监督本作业队人员遵守劳动、安全纪律，做到不违章指挥，制止违章作业。
3．必要保持本作业队人员相对稳定，人员变更须事先向关于部门申报，批准后新来人员应按规定办理各种手续，并经入场和上岗安全教诲后方可上岗。
4．依照上级交底向本作业队各工种进行详细书面安全交底，针对当天任务、作业环境等状况，做好班前安全发言，监督其执行状况，发现问题及时纠正、解决。
5．定期和不定期组织、检查本作业队人员作业现场安全生产状况，发现问题及时纠正，重大隐患应及时上报关于领导。
6．发现因工伤亡及未遂事故，保护好现场，做好伤者急救工作，并及时上报关于领导。
8.3施工现场安全管理
1．施工现场安全纪律
⑴进入施工现场，必要戴安全帽，禁止吸烟，禁止酒后作业。
⑵施工时必要严格执行交底中安全技术办法，未经交底禁止作业。
⑶从事特种作业人员必要持有特种作业操作证，无证人员禁止操作。
⑷管理人员禁止违章指挥。
⑸施工人员必要服从现场管理人员指挥和管理。
⑹禁止攀爬各类架子，跨越防护栏杆，穿行有禁行标志出入口。
⑺禁止挪移、拆改安全防护设施、警告、警示、提示标牌。
⑻非电工禁止动用配电线路和设施。
⑼禁止在基坑内居住和睡觉。
2．现场安全保证办法
⑴开工前应做好各级安全交底工作，制定详细安全办法，并组织贯彻贯彻。
⑵向全体操作人员做好现场地上、地下障碍物交底。要注意对测量桩点、地上地构造保护，禁止碰轧。
⑶要遵守关于环卫、市容、场容管理关于规定。车辆驶浮现场前配备专人拍实车槽内土方，以防途中撒土，影响市容。为防止汽车轮胎带土污染市容，现场出入口设立冲洗台，对轮胎和车身进行冲洗。
⑷除行车道外，其他区域禁止运送车辆行走，对首层行车道两侧搭设安全护栏。距槽边堆放材料禁止超载。
⑸现场开挖允许证制度
⑹机械设备安全和防护
①所用施工机械设备在使用前都应经专业工程师检测，并确认处在安全工作状态，检测成果要存档。
②所有皮带、齿轮、轴、滑轮、链轮、飞轮或其他往复、旋转或移动部件或设备，都应设有防护罩，并固定牢固，以防止人员接触。
③机械设备操作手操作设备时，都必要严格遵守操作规程，做到持证上岗。
⑺抽水所用漏电保护器采用15mA漏电保护器。

附图
